Недавняя статья про новую модель процессорной системы охлаждения Kotetsu японской компании Scythe Co., Ltd., оставившей о себе исключительно положительные впечатления, позволила нам надеяться на окончание стагнации в сфере воздушных кулеров для CPU. Пусть и медленно, но их развитие сдвинулось с мёртвой точки, и хотя бы в среднем ценовом сегменте теперь можно приобрести более эффективный чем прежде кулер за те же деньги. Будем следить за развитием событий и в других классах кулеров.

Правда, участник сегодняшней статьи — модель Ashura Shadow — система охлаждения иного рода, выпущенная ограниченной серией в честь десятилетнего юбилея компании.

Как правило, подобные компоненты не являются выгодными решениями с точки зрения цены и производительности, и в большей степени предназначены для украшения системного блока, придания ему ноток избранности и элитарности. Как раз именно таким кулером и является Ashura Shadow, но это ничуть не мешает нам проверить его эффективность и уровень шума и сравнить с обычными «рабоче-крестьянскими» моделями кулеров.

⇡#Упаковка и комплектация

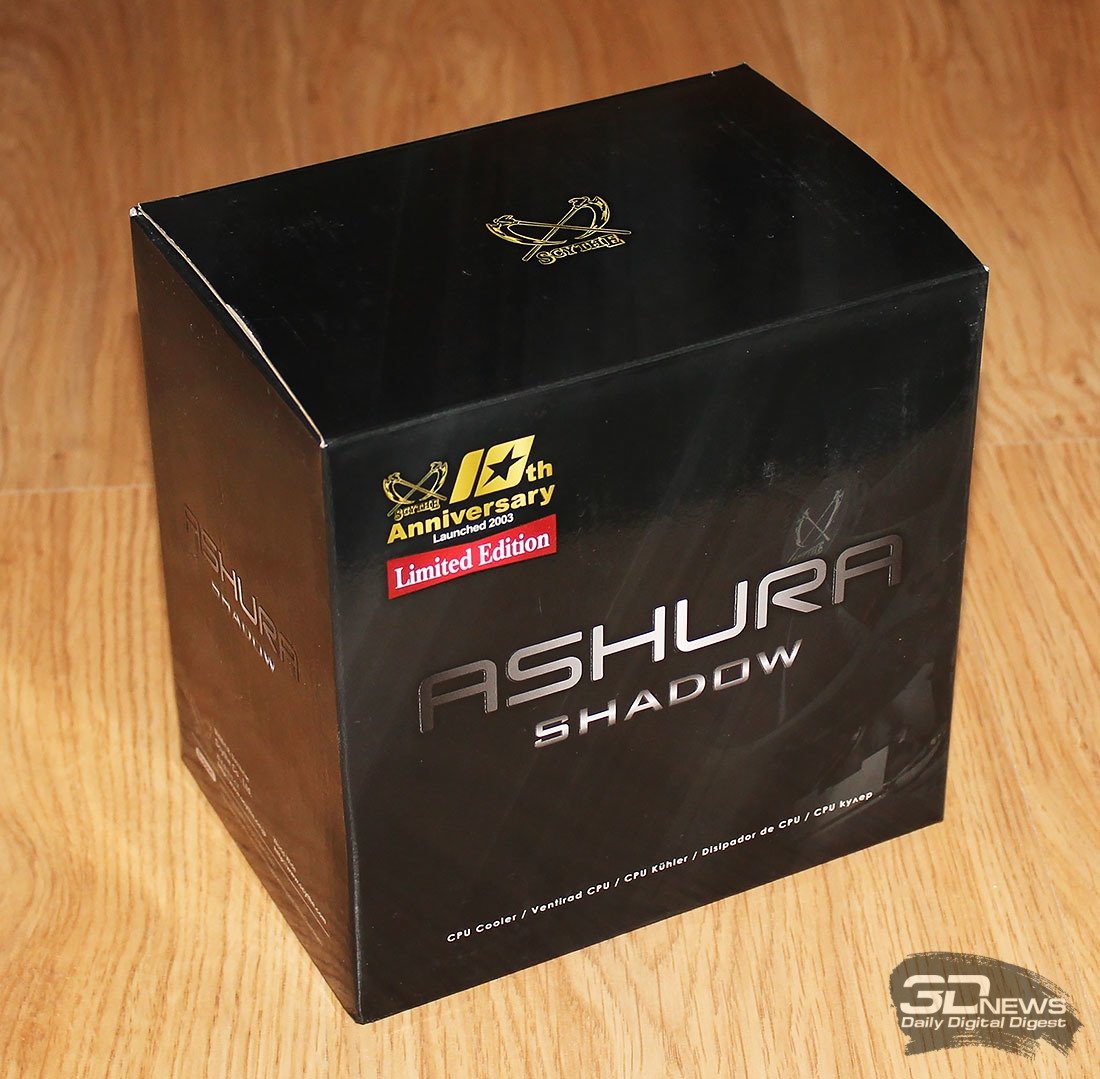

В отличие от обычной модели Ashura или любых других кулеров Scythe, коробка Ashura Shadow не изобилует информацией о системе охлаждения и её характеристиках, а выполнена в радикально чёрном цвете с минимумом надписей.

На боковых сторонах коробки можно найти только название модели, ярлычок юбилейного издания, страну-производителя и штрих-коды.

Аксессуары, запечатанные в отдельной коробке, полностью идентичны обычной модели Ashura и состоят из универсальной усилительной пластины, густой термопасты Scythe серого цвета, набора креплений и стальных направляющих, а также проволочных скоб для вентиляторов и инструкции по установке.

Выпускается кулер на Тайване и должен стоить не дороже 55 долларов США. Кстати, розничная стоимость Ashura Shadow как раз и находится на рекомендованном Scythe уровне. Гарантийный срок равен двум годам. Добавим, что всего должно быть выпущено не более 3000 экземпляров Shadow.

⇡#Особенности конструкции

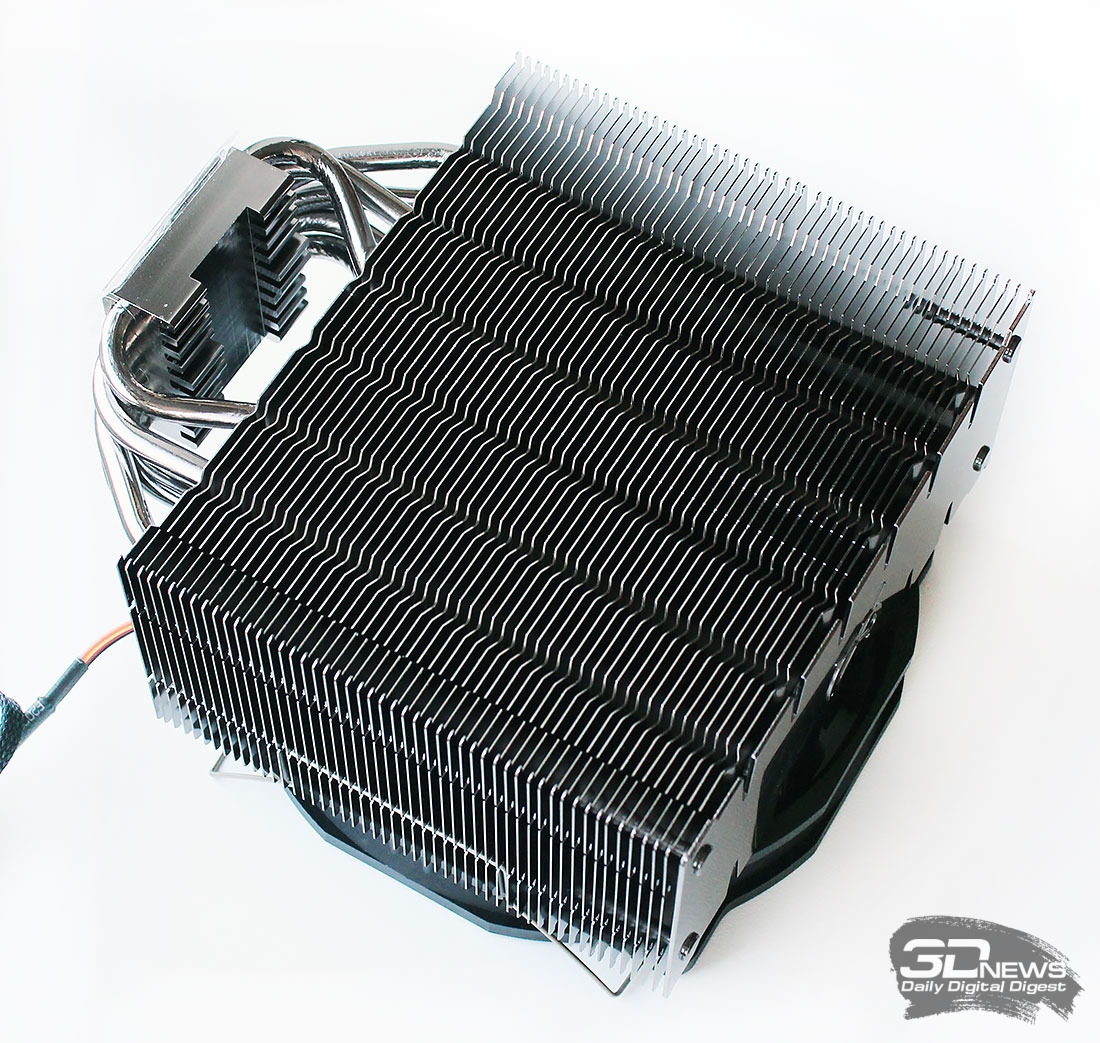

Scythe Ashura Shadow отличается от обычного Ashura только никелировкой радиатора и представляет собой кулер башенной конструкции с одним 140-мм вентилятором. Благодаря никелировке выглядит новинка, если можно так выразиться, благородно.

Высота радиатора, как и всё остальное, не изменилась и составляет 161 мм, однако при установке на него вентилятора она увеличивается до 167 мм, а ширина с 65 до 88 мм. Полностью размеры приведены на схеме ниже.

Боковые стороны радиатора ничем не закрыты, что позволяет воздушному потоку вентилятора беспрепятственно выходить через них.

Отметим, что вентилятор находится как бы в глубине радиатора, а тепловые трубки наклонены вперёд по ходу движения воздушного потока. Благодаря этому, Ashura — сравнительно узкий кулер и не должен мешать ближайшим к сокету модулям памяти с высокими радиаторами.

Сам радиатор Ashura набран из пятидесяти алюминиевых пластин толщиной 0,5 мм. Пластины напрессованы на тепловые трубки с межрёберным расстоянием 2,0 мм, а верхняя является декоративной и держится на заклёпках.

Из оптимизаций радиатора можем отметить шесть трапецеидальных углублений в торцах пластин на глубину около 10 мм в тело радиатора.

Скорее всего, они предназначены для снижения сопротивления воздушному потока и уменьшению уровня шума, как и в подавляющем большинстве подобных случаев. Расчётная площадь радиатора составляет порядка 7900 см².

Тепловые трубки пронизывают пластины радиатора равномерно по всей их площади, причём пара центральных разведена как можно дальше от основания к краю пластин радиатора.

Данное решение вполне оправдано и логично, поскольку в этой зоне радиатора на трубки приходится большая площадь пластин, вкупе с максимальным объёмом прогоняемого через них воздушного потока.

В отличие от контакта пластин с трубками, в основании применена пайка. Кроме того, каждая из трубок лежит в желобке с расстоянием 1 мм друг от друга, а минимальная толщина медной никелированной пластины основания составляет 2 мм.

Контактная поверхность основания Ashura Shadow не может похвастать зеркальным отражением, как это нередко бывает в кулерах Scythe, зато основание ровное.

Как и обычный Scythe Ashura, версия Shadow оснащается 140-мм вентилятором GlideStream 140 PWM (SY1425HB12M-P).

Точные размеры вентилятора составляют 140х140х25 мм, диаметр одиннадцатилопастной крыльчаткой равен 128 мм, статора — 40 мм. Лопасти имеют насечки-углубления, которые, по замыслу разработчиков, должны способствовать снижению сопротивления воздуха и оптимизации воздушного потока, вкупе со снижением уровня шума. В последнее, прямо сказать, верится слабо. Вентилятор имеет ШИМ-управление и должен работать в скоростном диапазоне от 500 до 1300 об/мин, нагнетая воздушный поток объёмом 37,4–97,2 CFM и генерируя уровень шума 13,0–30,7 дБА. Статическое давление вентилятора равно 0,15–1,02 мм H₂O.

На небольшом статоре, закрытом плёночной наклейкой, приведены название модели, электрические характеристики вентилятора и страна производства.

Glide Stream 140 PWM оснащен подшипником скольжения с нормативным сроком службы 30 000 часов или более 3,4 лет непрерывной работы, чего вполне достаточно для большинства системных блоков, периодически подвергающихся модернизации. По результатам наших измерений вентилятор потреблял 3,1 Вт при максимальной скорости и смог стартовать при напряжении 7,4 В.

Закрепление вентилятора на радиаторе осуществляется проволочными скобами, вставляемыми в отверстия вентилятора и зацепляемыми за прорези в боковых сторонах радиатора.

В комплекте две пары таких скоб, а значит для установки на радиатор второго такого же вентилятора ничего придумывать не придётся.

⇡#Совместимость и установка

Процедура установки совместимого со всеми современными платформами Scythe Ashura Shadow совершенно не отличается от оной на модели Kotetsu, с которой мы познакомились совсем недавно. Поэтому повторно описывать её здесь, на наш взгляд, нет никакого смысла.

Что касается совместимости кулера с высокими радиаторами в околосокетном пространстве и на модулях оперативной памяти, то нужно сказать, что расстояние от материнской платы до нижней пластины радиатора составляет 49 мм, а до установленного на радиатор вентилятора — 37 мм. Казалось бы, о высоких радиаторах на модулях оперативной памяти можно смело забыть, но это совсем не так. Радиатор ассиметричен, и даже при неправильной установке (что было сделано намеренно для таких фото), его вентилятор блокирует только один ближайший к процессорному разъёму слот.

Если перевернуть радиатор на 180°, то никаких помех Ashura Shadow создавать не будет. Кроме того, можно ещё и поднять вентилятор вверх на радиаторе (скобы позволяют), правда с точки зрения охлаждения радиаторов на силовых элементах — это не самый лучший вариант.

Высота установленного на процессор Ashura Shadow составляет 173 мм, поэтому он бесконфликтно должен уместиться в большинстве корпусов системных блоков.

Напоследок, приведём фото кулера с двумя вентиляторами Noctua NF-A15 PWM, установленными на радиатор по схеме «вдув->выдув».
