Линейка сетевых накопителей QNAP не так давно пополнилась новой двухдисковой моделью, предназначенной в первую очередь для домашнего использования. Модель QNAP TS-212-E — это NAS для тех пользователей, которым не нужны максимальные показатели производительности и ёмкости хранения данных, но зато требуется полный набор классических возможностей подобных устройств. Ну а по этому показателю к сетевым накопителям QNAP никогда не было вопросов и претензий. Но главной отличительной чертой нового NAS является то, что он настолько компактен, что практически не требует дополнительного свободного пространства. Устройство можно разместить прямо на компьютерном столе или найти ему место на маленькой узкой полке.

⇡#Технические характеристики

На официальном сайте производителя и на просторах Интернета вы можете встретить информацию о модели QNAP TS-212, без буквы E на конце. Так вот, эта модель и наша новинка, хоть и похожи во многом, всё-таки различаются тактовой частотой процессора и интерфейсами, поэтому путать их не стоит. Модель QNAP TS-212-E работает под управлением популярной среди SOHO-систем SoC Marvell 6281 с тактовой частотой процессорного ядра 1,6 ГГц. Система-на-чипе имеет встроенные интерфейсы SATA II и USB 2.0, а также контроллеры для NAND-памяти и оперативной памяти DDR2/3. Она отличается очень низким тепловыделением, но в случае QNAP TS-212-E всё-таки накрыта полноценным радиатором с оребрением, а не просто металлической пластиной.

Объём оперативный памяти минимальный — всего 256 Мбайт. Как и у большинства других домашних NAS, модули памяти у QNAP TS-212-E несменные. На системной плате размещены два модуля Hynix H5TQ1G83DFR-H9C DDR3-1333 ёмкостью 128 Мбайт каждый. Производительность памяти ограничена возможностями аппаратной платформы, поэтому частота работы ОЗУ составляет 800 МГц.

Передачу данных по сети обеспечивает гигабитный интерфейс Marvell 88E1318.

Если работа порта USB 2.0 реализована за счёт аппаратных возможностей процессора, то функционирование портов USB 3.0 обеспечивает микроконтроллер EtronTech EJ168A производства тайваньской компании Etron Technology Inc..

Порта eSATA на борту QNAP TS-212-E нет, а потому нет у него и соответствующего контроллера. В целом аппаратную базу и качественный состав интерфейсов подключения у нового NAS можно причислить к базовому или начальному уровню, достаточному для полноценной работы любого современного сетевого накопителя.

⇡#Комплектация

Устройство поставляется в очень большой для такого компактного NAS картонной коробке светлых оттенков. Всё свободное пространство внутри занято мягким упаковочным пеноматериалом, надёжно защищающим накопитель при транспортировке практически от любых возможных ударов. Внутри, помимо самого NAS, мы обнаружили следующие аксессуары:

• адаптер питания,
• съёмный силовой кабель,
• сетевой кабель,
• набор крепежных винтов для установки двух жёстких дисков форм-фактора 3,5 дюйма.

Вместо компакт-диска и инструкции по эксплуатации в комплекте поставки имеется информационный листок, на котором указан интернет-адрес, с перехода на который пользователю следует начинать работу. По этой ссылке можно найти свежую версию управляющей ОС QTS, фирменные утилиты для работы с устройством, а также руководство по эксплуатации, если в нём возникнет необходимость.

⇡#Внешний вид и эргономика

Размеры корпуса QNAP TS-212-E удивительно скромные — неискушённому пользователю может показаться, будто перед ним накопитель с одним диском, а не с двумя. Секрет обманчивой внешности кроется в его ширине — существенно меньшей, чем у других двухдисковых аналогов. Достичь этого удалось за счёт исключения из состава NAS дисковых салазок, привычные панели которых вы не найдёте у этой модели ни спереди, ни сзади. Диски монтируются внутри корпуса, непосредственно на элементы его конструкции, для чего корпус придётся разбирать. С одной стороны, это существенно усложняет процесс монтажа, но с другой — делает устройство не только меньше в размерах, но ещё и дешевле. К тому же домашнему пользователю, приобретающему сетевой накопитель на два диска, обычно нечасто приходится менять диски.

Корпус QNAP TS-212-E выполнен из двух половинок — обе изготовлены из прочного белоснежного пластика, лакированного снаружи. То, что внутри него скрывается ещё и силовой металлический каркас, можно понять только по задней стенке, на которой сосредоточены порты USB 3.0, сетевой интерфейс, разъём для подключения адаптера питания и вентиляционная решётка 60-миллиметрового вентилятора охлаждения.

Все остальные внешние поверхности у корпуса пластиковые. В нижней части в пластике вырезаны вентиляционные отверстия, обеспечивающие забор воздуха снаружи. Там же закреплены и четыре резиновые ножки серого цвета, которые немного выступают за габариты корпуса NAS и таким образом придают ему дополнительную устойчивость.

На лицевой панели устройства довольно много свободного места, поэтому немногочисленные дизайнерские изыски сосредоточены именно здесь. Заключаются они в использовании декоративной пластиковой вставки серого цвета, на которой расположены квадратные кнопки управления питанием (в нижней части) и копирования с внешнего носителя (в верхней части). Рядом с последней размещён порт USB 2.0. Между кнопками протянулся ряд светодиодных индикаторов, сообщающих пользователю о режиме питания, сетевой активности, работе дисков, статусе устройства и подключённом внешнем носителе.

⇡#Установка жёстких дисков и внутреннее строение

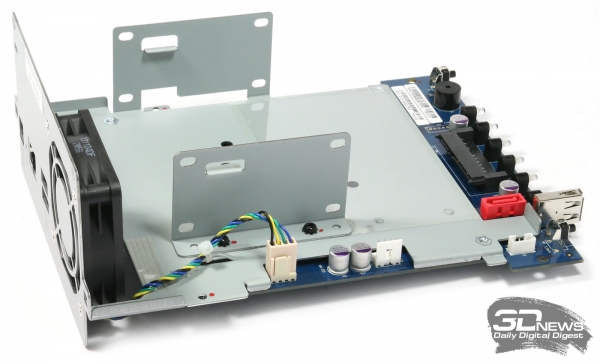

Как уже было сказано выше, для установки жёстких дисков корпус QNAP TS-212-E придётся разобрать. Делается это достаточно просто, так как его половинки перемещаются друг относительно друга даже от небольшого прикосновения. Между собой они крепятся через внутренний металлический каркас, имеющий резьбовые отверстия. Винты при поставке NAS не вкручены — они лежат вместе с другими аксессуарами в полиэтиленовом пакете.

Для крепления дисков предусмотрены специальные ложементы с отверстиями. Монтаж дисков займёт всего несколько минут. Потребуется не только закрутить винты, но и подключить соответствующие кабели к верхнему диску. Нижний диск подключается к припаянному на системной плате разъёму. Надо отметить, что, несмотря на не совсем традиционную конструкцию NAS и его компактность, свободного места внутри его корпуса достаточно много, так что сложностей с вентиляцией и охлаждением возникнуть не должно.
