⇡#Введение

В сфере воздушных систем охлаждения для центральных процессоров мы с вами систематически становимся не только свидетелями выпуска новых или модернизированных моделей именитых брендов, но и появления новых производителей. Пусть последнее происходит и не столь часто, но имеет куда больше значение, чем просто выход нового кулера, ведь «свежая кровь» в этой уже порядком застоявшейся сфере персональных компьютеров нужна как воздух. Так, в 2011 году появилась компания Phanteks с на редкость удачным суперкулером PH-TC14PЕ, а в 2013 году обозначила своё присутствие на рынке компания Raijintek, буквально недавно «выстрелившая» своим высокоэффективным Nemesis. Наконец, под занавес 2013 года в новостях появилась ещё одна новая компания — CRYORIG LLC, которую создали выходцы из Thermalright, Prolimatech и Phanteks. И первой системой охлаждения этого производителя стал многообещающий кулер CRYORIG R1 Ultimate, который мы и будем сегодня детально изучать и пристально тестировать.

⇡#Технические характеристики и рекомендованная стоимость

Технические характеристики системы охлаждения CRYORIG R1 Ultimate приведены в таблице:

⇡#Упаковка и комплектация

CRYORIG R1 Ultimate поставляется в сравнительно большой картонной коробке, в оформлении которой преобладает чёрный цвет.

Информативности упаковки CRYORIG R1 Ultimate, в отличие от, например, коробок кулеров Thermalright, не занимать. На её боковых сторонах приведены размеры системы охлаждения, полные технические характеристики и перечень поддерживаемых процессорных разъёмов, а также кратко описаны ключевые особенности новинки.

Внутри основной оболочки находится ещё одна — из простого коричневого картона.

В неё-то и запечатан радиатор с вентиляторами. Что ж, такая двойная упаковка должна надёжно оберегать CRYORIG R1 Ultimate от всех перипетий почтовой доставки, поскольку заказать эту модель пока можно лишь за рубежом.

Удачно, на наш взгляд, оформлены и аксессуары. Для них припасена отдельная плоская коробка с изображением самих комплектующих на лицевой стороне крышки. Если отодвинуть её в сторону, взору оверклокера открываются те самые аксессуары, расположенные в отсеках, которые изображены на крышке.

Просто и удобно. Ставим отлично за подход CRYORIG к упаковке своих устройств.

В числе аксессуаров, поставляемых вместе с кулером, присутствуют наборы креплений для всех современных платформ, две пары дополнительных проволочных скоб для установки вентиляторов и силиконовых прокладок к ним, инструкция, термопаста CRYORIG CP9, Y-образный разветвитель для вентиляторов, г-образная крестовая отвёртка, а также спиртосодержащая салфетка и персональная карточка для регистрации кулера на официальном сайте.

Всё подобрано очень тщательно и аккуратно. К примеру, специальной салфетки для обезжиривания основания кулера и теплораспределителя процессора перед нанесением термопасты вы не найдёте ни у одного другого производителя. Единственное, что нас слегка расстроило, — отсутствие какой-либо информации о входящей в комплект термопасте. Ни в комплекте с кулером, ни на официальном сайте никаких сведений о ней на на момент подготовки статьи нам найти не удалось.

Стоимость новинки заявлена на уровне 89,95 долларов США. Дорого, безусловно, но сопоставимо с ценой других воздушных систем охлаждения и даже отдельных СЖО начального класса. Гарантийный срок равен трём годам, однако при регистрации устройства на официальном сайте CRYORIG пользователь становится VIP-клиентом — и тогда он вправе рассчитывать на расширенную гарантию, продолжительность которой зависит от конкретной системы охлаждения, вентилятора или корпуса этой компании.

⇡#Особенности конструкции

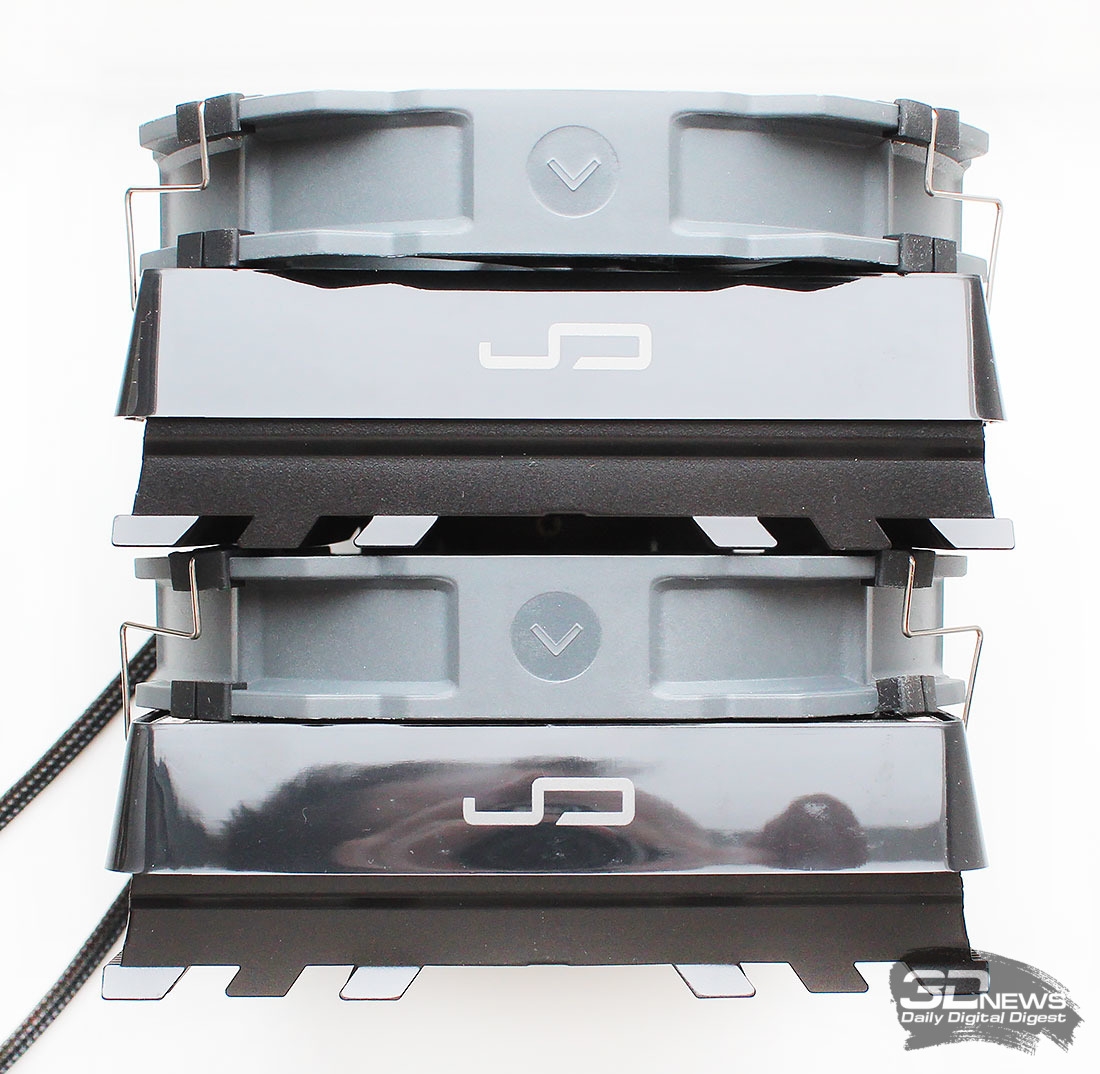

CRYORIG R1 Ultimate построен по классической двухрадиаторной схеме из башенных радиаторов, с установленными на них вентиляторами. Внешне новинка выглядит, если можно так сказать, убедительно, сочетая в себе чёрный, серый и серебристый цвет. Пластиковые накладки с глянцевыми поверхностями довольно удачно гармонируют с такими же глянцевыми кончиками лопастей вентиляторов.

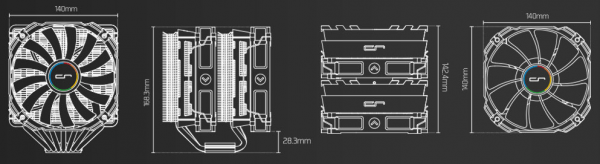

Впечатляют и масса кулера — 1282 грамма, и его размеры — 168,3х142,4х130 мм.

Вместе с тем CRYORIG R1 Ultimate не выглядит громоздким и непропорциональным, поскольку выходящие из основания тепловые трубки изогнуты таким образом, что радиатор как бы смещён вперёд, и с установленными вентиляторами кулер представляет собой симметричную конструкцию с центральной осью, проходящей через основание.

CRYORIG R1 Ultimate состоит из алюминиевого двухсекционного радиатора, семи медных никелированных тепловых трубок диаметром 6 мм, проходящих сквозь медное никелированное основание, пары пластиковых накладок на радиаторы и двух 140-мм вентиляторов.

Первой технологией, применённой в CRYORIG R1 Ultimate, является технология компрессионной пайки пластин радиатора к тепловым трубкам.

Вместо классической опрессовки или пайки с использованием так называемых «замков», инженеры CRYORIG разделили каждую пластину на две половинки и припаяли их к трубкам. За счёт этого площадь контакта каждой пластины с тепловой трубкой увеличилась на 10% и одновременно возросла скорость теплообмена.

На входе воздушного потока в радиатор торцы пластин имеют дополнительные пазы в зонах максимальной плотности воздушного потока.

Очевидно, что сделано это для снижения сопротивления потоку воздуха и повышению эффективности работы кулера на низких скоростях вентиляторов.

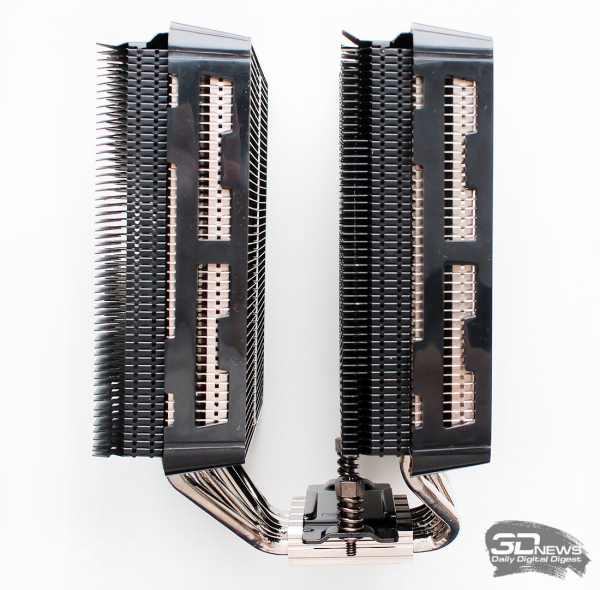

Вот как выглядит радиатор без вентиляторов.

В таком ракурсе съёмки хорошо видна ещё одна особенность CRYORIG — разное межрёберное расстояние между пакетами пластин одной секции. Эту технологию инженеры CRYORIG назвали Jet Fin Acceleration System.

Одна половинка секции набрана из 42 алюминиевых пластин толщиной 0,4 мм с межрёберным расстоянием 2,4 мм, а вторая, чёрная, — из 53 пластин такой же толщины с межрёберным расстоянием 1,8 мм. Подобная компоновка пластин, по мнению разработчиков, позволяет воздушному потоку быстрее покидать разреженную половинку радиатора при первоначальном прохождении более плотного пакета рёбер. Данное решение в процессорных системах охлаждения действительно применено впервые.

Как мы уже упоминали, в CRYORIG R1 Ultimate используются семь тепловых трубок диаметром 6 мм.

Их прохождение в «теле» радиатора также выполнено с изюминкой — со смещением друг относительно друга, что позволяет добиться более равномерного распределения тепла по рёбрам.

Второй особенностью — применительно к тепловым трубкам — является их расположение в медной никелированной пластине основания. Каждая тепловая трубка лежит в желобке с 1-мм расстоянием друг от друга.

Но центральная тепловая трубка посажена в основание глубже остальных, и, двигаясь от неё к крайним трубкам, нельзя не заметить увеличение толщины пластины основания.

По мнению инженеров CRYORIG, такое решение позволяет максимизировать эффективность каждой тепловой трубки в общем пакете. Хотя, на наш взгляд, это довольно спорное утверждение.

Качество обработки основания удовлетворительное — полировки до зеркального состояния здесь нет, но и изъянов не выявлено. Ровность контактной поверхности основания идеальная, даже на нашем процессоре конструктива LGA2011 с выпуклым теплораспределителем мы получили практически равномерные отпечатки.

CRYORIG R1 Ultimate оснащается двумя 140-мм вентиляторами CRYORIG XF140 с одиннадцатилопастной крыльчаткой.

Это довольно интересная модель с гладкой внутренней поверхностью лопастей и такими же внешними кромками и основанием лопасти.

В спецификациях и описании вентиляторов не поясняется, для чего это сделано — возможно, что и просто для придания «вертушкам» оригинальности. Скорость вращения вентиляторов регулируется автоматически ШИМ-методом в диапазоне от 700 до 1300 об/мин при максимальном воздушном потоке каждого вентилятора 76 CFM и уровне шума от 19 до 23 дБА. Уровень статического давления вентиляторов в их спецификациях не приведён.

В CRYORIG XF140 используются подшипники с оригинальным названием HPLN (High Precision Low Noise), из которого следует, что они высокоточные и имеют низкий уровень шума. Каких-либо подробностей о данном типе подшипника узнать не удалось. Возможно, это всего лишь красивое название подшипника скольжения или гидродинамического подшипника. На наклейке статора никакой информации об оригинальном производителе вентилятора и подшипнике не приведено.

Срок службы в спецификациях также не указан, а из электрических характеристик известно только напряжение, равное 12 В. По результатам наших измерений получилось, что каждый вентилятор потреблял около 1,9 Вт и способен стартовать с 5,3 В.

Закрепление вентиляторов на радиаторе осуществляется с помощью проволочных скоб.

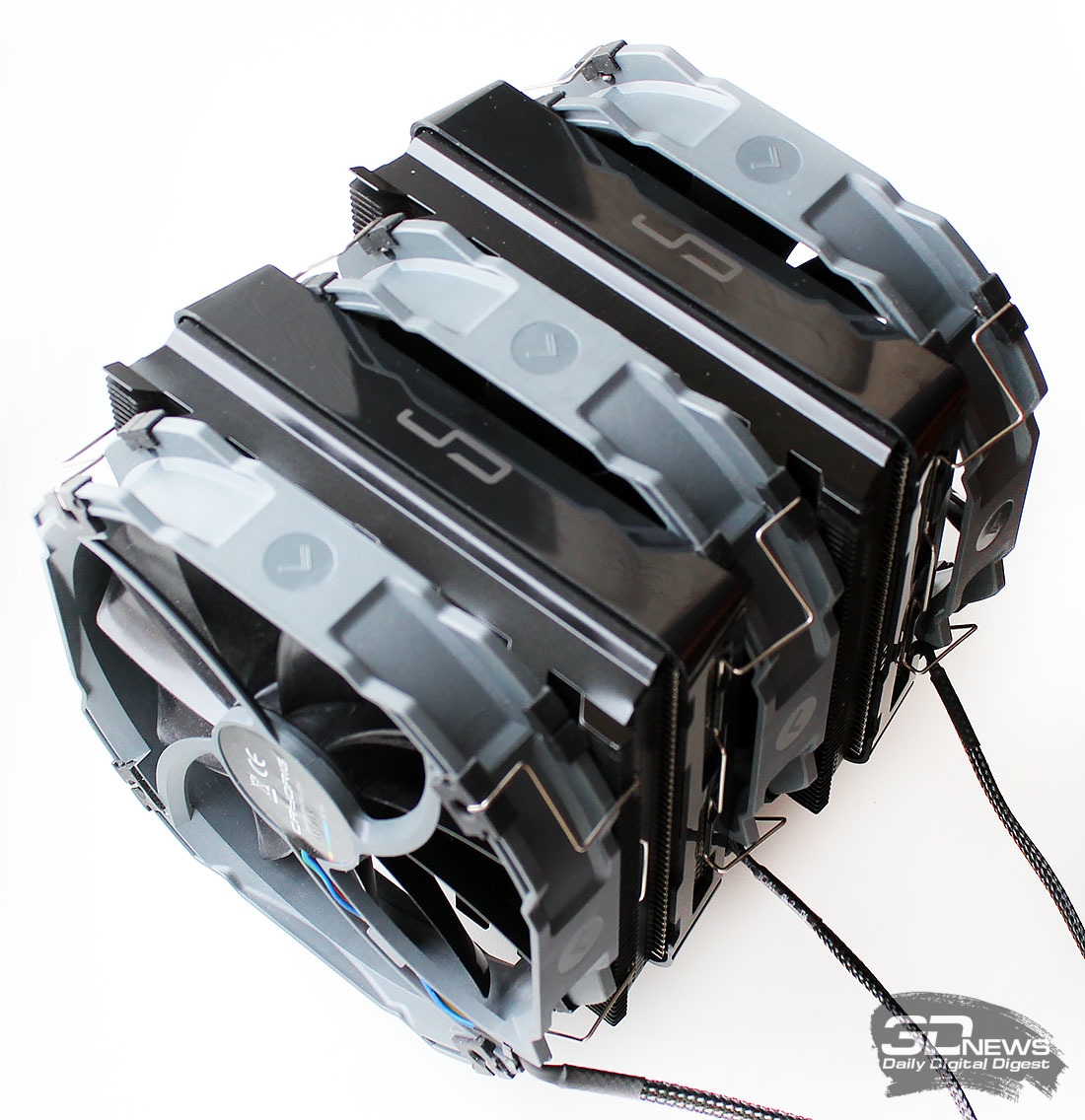

В качестве виброгасителей используются силиконовые наконечники — они вставляются в отверстия крепления вентиляторов, уменьшают передачу вибраций от вентиляторов на радиатор и снижают тем самым уровень шума. И скоб, и демпферов в комплекте восемь штук, что позволит установить на радиатор сразу три вентилятора. Вот как выглядит CRYORIG R1 Ultimate в комплекте с тремя вентиляторами.

Серьёзная конструкция, не правда ли?

⇡#Совместимость и установка

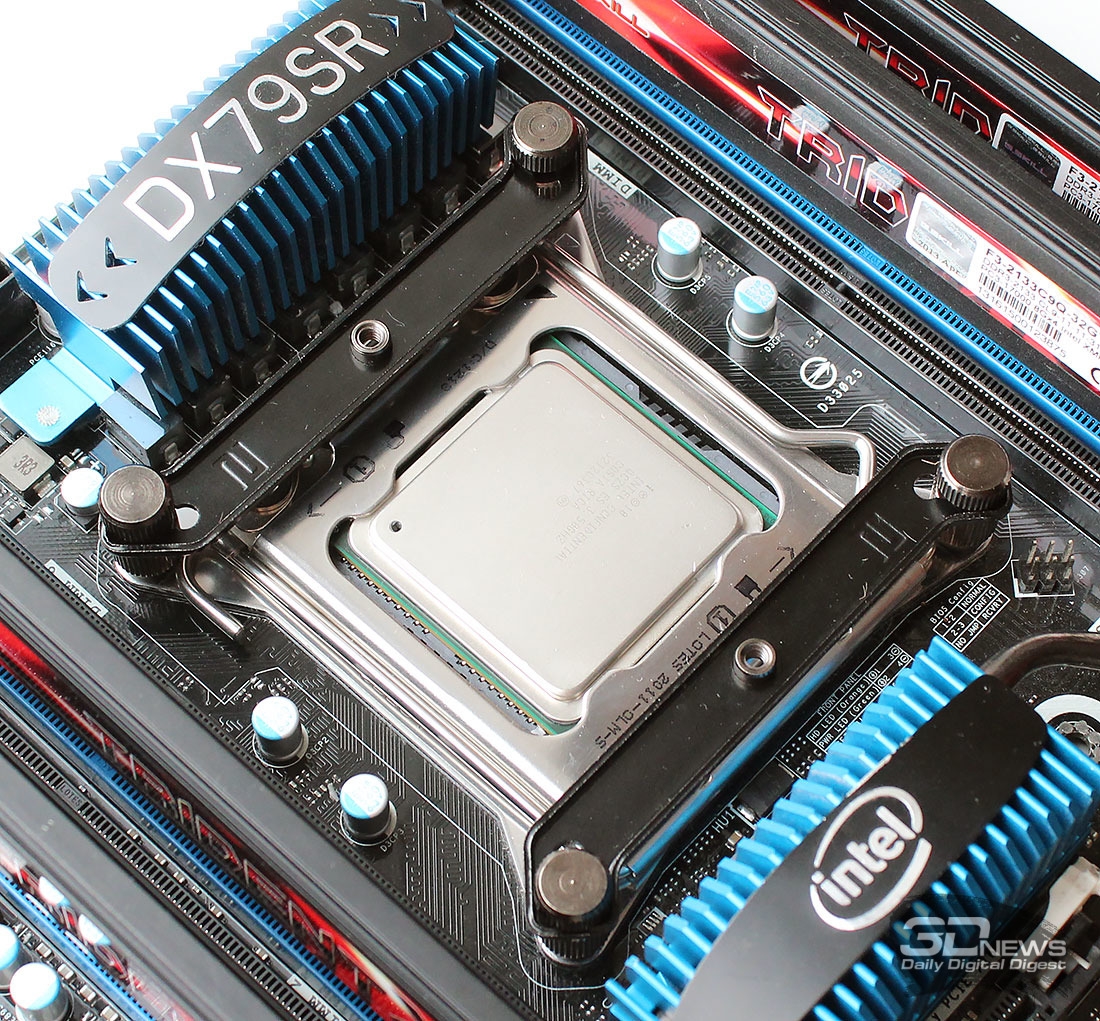

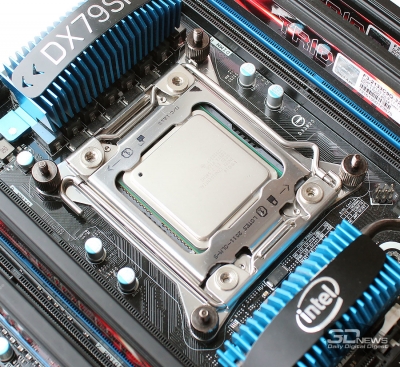

Как и подобает системе охлаждения высшей ценовой категории, CRYORIG R1 Ultimate совместим со всеми без исключения современными платформами. В плане процедуры установки он мало чем отличается от других кулеров. В частности, на LGA2011 он устанавливается по традиционной схеме — со втулками в рамке процессорного разъёма и опорными пластинами на них.

Радиатор закрепляется на процессоре с помощью двух подпружиненных винтов, которые рекомендуется затягивать равномерно.

Усилие прижима очень высокое, о каком-либо смещении кулера на процессоре и речи нет.

CRYORIG R1 Ultimate вполне совместим не только с радиаторами на силовых элементах, но и с умеренного размера радиаторами на модулях оперативной памяти. По крайней мере 45-50 мм под вентиляторами и самим радиатором CRYORIG R1 Ultimate оказалось вполне достаточно, чтобы без проблем установить кулер на плату.

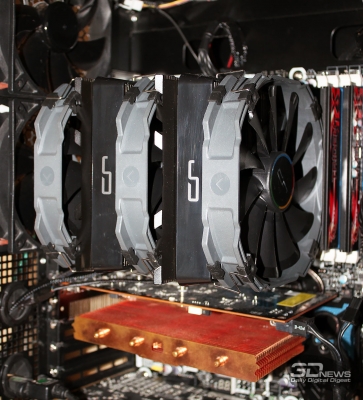

Напоследок посмотрим, как CRYORIG R1 Ultimate выглядит внутри корпуса системного блока в стандартной комплектации и с третьим вентилятором.

Добавим, что в пока ещё скромном ассортименте кулеров CRYORIG, кроме тестируемой сегодня модели R1 Ultimate, есть модель R1 Universal, отличающаяся тонким 13-мм внешним вентилятором XT140 и белым цветом пластиковых накладок.
