⇡#Предисловие

Когда-то продукты основанной в далёком 1988 году компании Palit Microsystems многие относили ко второму сорту, и на то были свои основания. В начале своей карьеры как ещё одного бренда по выпуску видеокарт, Palit не могла похвастать надёжностью и долговечностью своих изделий, не говоря про какие-то оригинальные разработки и, соответственно, высокие объёмы продаж. Зато стоимость видеокарт этого производителя всегда находилась на самом низком уровне.

Но время шло, совершенствовались технологии, исчезали с рынка куда более именитые — чем Palit — компании, а ей всё удавалось каким-то непостижимым образом существовать и развиваться. Более того, успешно пережив период «детских болезней» видеокарт и повысив их надёжность, компания перешла к выпуску оригинальных продуктов, которые вот уже несколько лет можно приобрести наряду с эталонными вариантами.

Сегодня же ассортименту выпускаемых Palit видеокарт вполне могут позавидовать другие производители. Например, семисотая серия GeForce представлена шестнадцатью разными видеокартами, лишь две из которых выполнены по эталонному дизайну, не считая пары TITAN. Ну а жемчужиной в этом списке, несомненно, является самая быстрая Palit GeForce GTX 780 Ti JetStream.

С её особенностями, дизайном, уровнем тепловыделения и шума мы и познакомимся в сегодняшней статье. Отдельное внимание будет уделено производительности видеокарты, ведь не каждый день двухпроцессорной GeForce GTX 690 противостоит столь сильный соперник.

⇡#Технические характеристики и рекомендованная стоимость

Технические характеристики и стоимость видеокарты Palit GeForce GTX 780 Ti JetStream приведены в таблице в сравнении с показателями эталонных вариантов NVIDIA GeForce GTX 780 Ti и GeForce GTX 780.

⇡#Упаковка и комплектация

Palit GeForce GTX 780 Ti JetStream поставляется в большой картонной коробке с пластиковой ручкой для переноски. Упаковка оформлена в чёрных тонах с золотистыми вставками.

На обратной стороне приведено подробное описание поддерживаемых картой технологий NVIDIA, а ниже указаны краткие спецификации и минимальные системные требования.

Верхняя крышка коробки оказалась откидной, благодаря чему можно увидеть и саму видеокарту, и достаточно подробное описание её ключевых особенностей.

В частности, потенциальным обладателям Palit GeForce GTX 780 Ti JetStream обещано, что уровень шума в сравнении с показателями эталонных вариантов GeForce GTX 780 Ti снижен на 7%, температуру удалось снизить на 10 градусов Цельсия, а оверклокерский потенциал повышен также на 10%. Далее следует описание отдельных компонентов печатной платы и системы охлаждения, с которыми мы познакомимся по ходу сегодняшней статьи.

Внутрь картонной коробки вставлена дополнительная пластиковая оболочка, её центральный отсек отлит точно по форме видеокарты, которая в нём и зафиксирована. Под ним, в отдельном «поддоне», размещены аксессуары, входящие в комплект поставки видеокарты. В их числе два переходника для видеовыходов, кабель-переходник для подключения дополнительного питания, краткая инструкция по установке, компакт-диск с драйверами и утилитой, а также наклейка с логотипом серии JetStream.

Игр и бонусов в комплекте, к сожалению, нет.

Видеокарта выпускается в Китае. На момент подготовки статьи её розничная стоимость составляла 750 долларов США, что примерно на 50 долларов США больше, чем просят за эталонные варианты GeForce GTX 780 Ti. Гарантийный срок равен двум годам.

⇡#Дизайн и особенности печатной платы

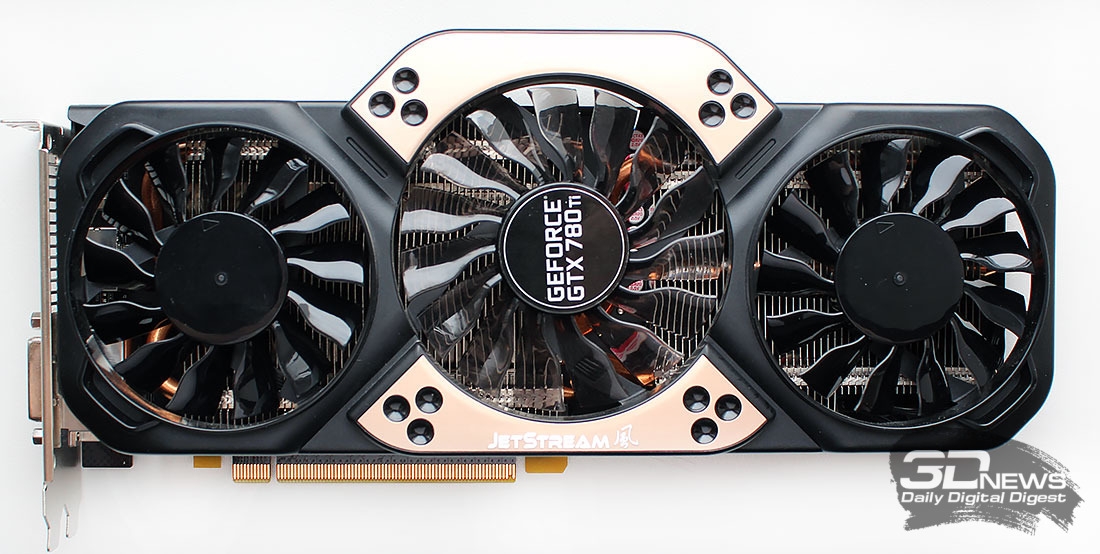

Внешне новая Palit GeForce GTX 780 Ti JetStream минимально отличается от своей предшественницы — Palit GeForce GTX 780 JetStream, выпущенной в прошлом году. Всю лицевую сторону видеокарты закрывает пластиковый кожух системы охлаждения с тремя вентиляторами и парой фигурных вставок сверху и снизу центрального вентилятора.

Обратная сторона ничем не закрыта, а сверху на кожухе нанесено название компании-производителя. Размеры видеокарты равны 284х117х51 мм, то есть она не только перекроет ближайший к своему PCI-E-разъёму слот на материнской плате, но и сделает невозможным использование плат расширения ещё в одном слоте PCI-Express.

Видеокарта оснащена стандартными выходами DVI-I и DVI-D (оба Dual-Link), HDMI версии 1.4a и DisplayPort версии 1.2, размещёнными рядом с решёткой для частичного выброса нагретого видеокартой воздуха за пределы корпуса системного блока.

Коннекторы MIO для SLI-режимов на этой модели видеокарты Palit абсолютно стандартные, как и на всех остальных GTX 780 Ti, а вот вместо восьми- и шестиконтактного разъёмов для подключения дополнительного питания инженеры установили два восьмиконтактных разъёма.

Это косвенно говорит об усиленной печатной плате и повышенных частотах. Тем не менее предельная мощность видеокарты заявлена на отметке 250 ватт, что соответствует спецификациям NVIDIA для эталонных версий GeForce GTX 780 Ti. Мощность рекомендованного блока питания для системы с одной такой видеокартой составляет не менее 600 ватт.

Сняв вентиляторы, радиатор и теплораспределительную пластину, можно детально изучить печатную плату.

Очевидно, что перед нами плата оригинального дизайна. Если в эталонных версиях GeForce GTX 780 Ti на питание графического процессора отведено шесть фаз, то на Palit GeForce GTX 780 Ti JetStream их восемь, причём на силовых транзисторах DrMOS.

Ещё две фазы отведены на питание памяти и одна — на силовые цепи. По мнению разработчиков, усиленная таким образом плата должна обеспечить на 30% более высокий уровень стабильности, в том числе и при разгоне.

За управление питанием графического процессора отвечает тот же контроллер NCP4208 производства ON Semiconductor.

Отметим и наличие контактных площадок для измерения напряжений графического процессора, цепей питания и видеопамяти.

Пусть реализовано это не так удобно, как, например, у MSI, но лучше, чем совсем ничего.

Графический процессор GK110-425-B1, кристалл которого имеет площадь 561 мм², выпущен на Тайване на 41-й неделе 2013 года (середина октября).

Базовая частота в 3D-режиме по сравнению с показателем эталонного варианта GeForce GTX 780 Ti повышена на 104 МГц, или на 11,9%, и составляет 980 МГц, а в так называемом boost-режиме может достигать 1046 МГц. Это не лучший заводской разгон графического процессора, но всё равно неплохо. Тем более что, по данным мониторинга, частота в 3D-режиме держалась у отметки 1111 МГц. Добавим, что при переходе в 2D-режим частота GPU одновременно со снижением напряжения падает до 324 МГц.

Качество ASIC нашего экземпляра графического процессора оказалось довольно низким — всего 65,8%.

В то же время расстраиваться по этому поводу не стоит, поскольку, как показывает наш опыт тестирования GeForce GTX 780(Ti), прямой связи между качеством ASIC и оверклокерским потенциалом видеокарты нет.

На Palit GeForce GTX 780 Ti JetStream установлены три гигабайта памяти стандарта GDDR5, набранные микросхемами производства компании SK Hynix (маркировка H5GQ2H24AFR-R2C).

Эффективная частота таких микросхем в 3D-режиме составляет 7000 МГц, а теоретическая пропускная способность при 384-битной ширине шины обмена с памятью может достигать 336 Гбайт/с. То есть здесь заводского разгона нет, к сожалению. В 2D-режиме частота памяти снижается до 648 МГц.

Таким образом, с точки зрения спецификаций Palit GeForce GTX 780 Ti JetStream отличается от эталонной GeForce GTX 780 Ti только частотой графического процессора и зависящими от неё характеристиками.

Дополним обзор оригинальной видеокарты Palit ссылкой на её BIOS — и перейдём к изучению системы охлаждения, а также оценке её эффективности и уровня шума.

⇡#Система охлаждения — эффективность и уровень шума

Palit GeForce GTX 780 Ti JetStream оснащена массивной системой охлаждения с тремя вентиляторами и большим тяжёлым радиатором, состоящим из двух секций.

Под ними всю печатную плату закрывает металлическая пластина с термопрокладками, отвечающая за охлаждение микросхем памяти и силовых элементов.

Радиатор служит только для охлаждения графического процессора. Он базируется на пяти медных тепловых трубках диаметром 6 мм. Две из них пронизывают основную секцию радиатора с медным основанием, а три отводят тепло на вторую секцию.

В каждой секции достаточно большое количество тонких алюминиевых рёбер, припаянных к тепловым трубкам. Отметим высокое качество сборки радиатора — все элементы аккуратно подогнаны друг к другу и обработаны, а пластины радиатора дополнительно никелированы.

Вот как выглядит теплораспределительная пластина на микросхемах памяти и VRM-элементах.

За охлаждение радиатора и этой пластины отвечают сразу три вентилятора, закреплённые в пластиковой рамке. Центральная крыльчатка имеет заявленный диаметр 92 мм (реальный — 88 мм) и прозрачные лопасти с подсветкой, а две крайних диаметром поменьше — всего 80 мм (реальный — 76 мм).

Они выпущены компанией Power Logic, имеют в своей основе гидродинамические подшипники и оснащены PWM-управлением. По данным мониторинга, скорость вращения вентиляторов может регулироваться в диапазоне от 1000 до 2330 об/мин.

Для проверки температурного режима работы видеокарты Palit GeForce GTX 780 Ti JetStream в качестве нагрузки мы использовали пять циклов теста весьма ресурсоёмкой игры Aliens vs. Predator (2010) при максимальном качестве графики в разрешении 2560х1440 пикселей с анизотропной фильтрацией уровня 16х и MSAA-сглаживанием степени 4x.

Для мониторинга температур и всех прочих параметров применялись программа MSI Afterburner версии 3.0.0 beta 18 и утилита GPU-Z версии 0.7.7. Все тесты проводились в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи, при средней комнатной температуре около 25 градусов Цельсия.

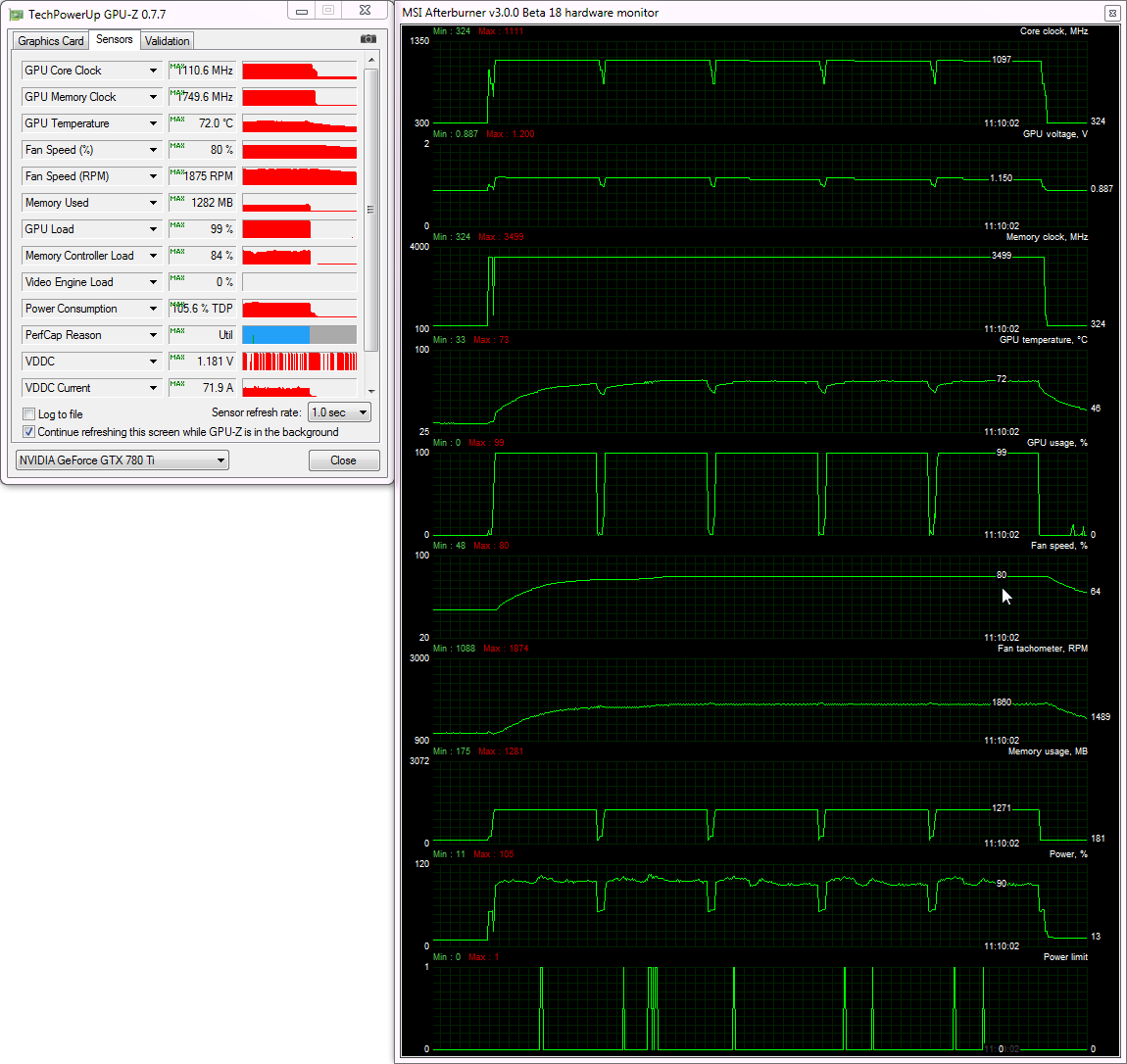

Прежде всего мы проверили эффективность кулера Palit в автоматическом режиме работы вентиляторов.

Температура графического процессора увеличилась только до 72 градусов Цельсия, а скорость вентиляторов поднялась до 1880 об/мин, или 80% их мощности. Очень даже неплохой результат — если помнить о том, что эталонные варианты GeForce GTX 780 Ti в таких же условиях прогреваются до 86 градусов Цельсия при скорости радиального вентилятора 3090 об/мин.

Если же скорость вентиляторов кулера Palit вручную выставить на максимальные 2330 об/мин, то пиковая температура графического процессора будет ограничена всего 68 градусами Цельсия.

Ну раз система охлаждения видеокарты столь эффективна, то почему бы не попробовать принудительно снизить скорость вентиляторов до условно приемлемого уровня шума, например до 60% мощности (1380 об/мин) и посмотреть, справится ли кулер с поставленной задачей? Ответ на графике ниже.

Пусть пиковая температура GPU поднялась до 83 градусов Цельсия, но оригинальная система охлаждения Palit смогла обеспечить видеокарте стабильность при повышенной на заводе частоте графического процессора. На наш взгляд, это превосходный результат! Теперь проверим, сколь шумной окажется Palit GeForce GTX 780 Ti JetStream на фоне конкурентов-одноклассников.

Измерение уровня шума систем охлаждения видеокарт осуществлялось с помощью электронного шумомера CENTER-321 после часа ночи в полностью закрытой комнате площадью около 20 м² со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлась только система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора/турбины кулера. Материнская плата, в которую была вставлена видеокарта с установленной на неё системой охлаждения, размещалась на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 29,8 дБА, а субъективно комфортный (не путать с низким) уровень шума при измерениях с такого расстояния находится около отметки 36 дБА. Скорость вращения вентиляторов изменялась во всём диапазоне их работы с помощью специального точного контроллера путём изменения питающего напряжения с шагом 0,5 В.

Прежде всего уровень шума кулера Palit GeForce GTX 780 Ti JetStream мы сравнили с шумом эталонных систем охлаждения видеокарт NVIDIA GeForce GTX 780 Ti и AMD Radeon R9 290(X). Кроме того, для сравнения в график включили результаты измерений уровня шума трёх оригинальных видеокарт: MSI GeForce GTX 780 Ti Gaming, ZOTAC GeForce GTX 780 Ti AMP! Edition и Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra. Вертикальными пунктирными линиями соответствующего цвета отмечены верхние границы скорости систем охлаждения видеокарт при их автоматической PWM-регулировке.

К сожалению, кулер Palit GeForce GTX 780 Ti JetStream оказался самым шумным среди оригинальных систем охлаждения GeForce GTX 780 Ti. Он совсем немного выигрывает у кулера эталонной NVIDIA GeForce GTX 780 Ti и значительно тише системы охлаждения AMD Radeon R9 290X. Однако на фоне ZOTAC, MSI и тем более Inno3D кулер Palit выглядит неважно. Впрочем, если снизить скорость вентилятора до 1380 об/мин, как мы это делали выше в тестах эффективности, то уровень шума видеокарты составит примерно 47 дБА, а такой результат вывел бы Palit GeForce GTX 780 Ti JetStream на второе место, вслед за Inno3D. По субъективной оценке добавим, что основной шум на Palit генерирует центральный вентилятор увеличенного диаметра, а боковых вентиляторов на его фоне совершенно не слышно.

⇡#Оверклокерский потенциал

Несмотря на уже повышенную частоту графического процессора, нам удалось разогнать Palit GeForce GTX 780 Ti JetStream без повышения напряжения, потери стабильности и появления дефектов в картинке ещё на 110 МГц. В свою очередь, потенциал памяти оказался на удивление низким — к номиналу нам удалось добавить всего 560 эффективных мегагерцев.

В результате частоты видеокарты составили 1090-1156/7560 МГц.

Более того, по данным мониторинга, частота графического процессора достигала отметки 1221 МГц.

При этом максимальная температура графического процессора увеличилась только на 1 градус Цельсия, а скорость вентиляторов практически не изменилась, что ещё раз подтверждает высокую эффективность оригинального кулера Palit.

Вот такая вот получилась у Palit оригинальная видеокарта. Остаётся проверить её производительность на фоне других видеокарт Hi-End-класса.
