18 февраля компания NVIDIA представила новую энергоэффективную архитектуру Maxwell, графический процессор GM107 и первые видеокарты на его основе — GeForce GTX 750 Ti и GTX 750. Обозревателей больше всего впечатлило не столько низкое энергопотребление новой видеокарты (всего 60 ватт) или её производительность на ватт, сколько превосходный оверклокерский потенциал ядра. Не удивительно, что одновременно с анонсом GeForce GTX 750 Ti все именитые производители видеокарт представили оригинальные модели с повышенными частотами (в момент выхода новинки их было анонсировано сразу восемь).

Причём если, например, в случае с Radeon R9 290(X) можно говорить лишь о формальном увеличении частоты на 30, 50 или 80 МГц в лучшем случае, то с разгоном GeForce GTX 750 Ti компании явно не поскромничали. Так, с номинальных частот 1020-1085/5400 МГц EVGA разогнала свою FTW-версию GeForce GTX 750 Ti до 1189-1268/5400 МГц, Palit выпустила StormX Dual с частотами 1202-1281/6008 МГц, ASUS выставила частоты 1072-1150/5400 МГц, MSI — 1085-1163/5400 МГц, Gainward — 1202-1281/6008 МГц и так далее. Однако наивысший заводской разгон графического процессора оказался у видеокарты Gigabyte GeForce GTX 750 Ti 2 Гбайт (GV-N75TWF2OC-2GI), которую мы сегодня изучим и протестируем.

⇡#Технические характеристики и рекомендованная стоимость

Технические характеристики и рекомендованная стоимость видеокарты Gigabyte GeForce GTX 750 Ti приведены в сравнении с эталонными вариантами NVIDIA GeForce GTX 750 Ti и GTX 750, а также AMD Radeon R7 260X.

⇡#Упаковка и комплектация

На лицевой стороне компактной коробки, выполненной из плотного картона, изображена голова совы с очень грозным взглядом, как бы подчёркивающим самые серьёзные намерения продукта. Рядом кроме модели видеокарты приведена информация о разгоне её ядра и поддержке Ultra HD-разрешений (4096x2160 при 60 Гц).

Традиционно более информативная обратная сторона отведена под описание особенностей системы охлаждения, элементов печатной платы и системных требований.

Комплектация видеокарты минималистичная: кабель-переходник для дополнительного питания, компакт-диск с драйверами и утилитой для разгона, краткая инструкция по установке. Всё.

Видеокарта выпускается в Китае, и на неё должна предоставляться трёхлетняя гарантия. Рекомендованная стоимость составляет 169 долларов США, реальная розничная на момент подготовки статьи — от 5 600 рублей.

⇡#Дизайн и особенности печатной платы

Gigabyte GeForce GTX 750 Ti получилась компактной, аккуратной и в то же время достаточно привлекательной видеокартой. Её размеры составляют 190х133х38 мм. Изящные контуры тонкой пластиковой рамки вентиляторов и сами вентиляторы с полупрозрачными лопастями придают продукту законченный и утончённый вид.

Несколько портит общую картину выходящая вверх тепловая трубка, но её, в конце концов, можно не замечать. Бирюзовый цвет текстолита, нередко применяемый в продуктах Gigabyte, лично мне нравится больше всего в печатных платах. Но это дело вкуса. Всё это, конечно, здорово, но всё же саму видеокарту вы будете видеть редко, поэтому перейдём к её оснащению.

В отличие от эталонной версии NVIDIA GeForce GTX 750 Ti, имеющей в своём арсенале выходы DVI-I, DVI-D и один mini HDMI, на Gigabyte установлены DVI-I и DVI-D (оба Dual-Link), а также два полноценных разъёма HDMI версии 1.4a.

Благодаря наличию двух последних выходов, Gigabyte GeForce GTX 750 Ti может выводить изображение с разрешением Ultra HD (4096x2160 пикселей) при 60 Гц.

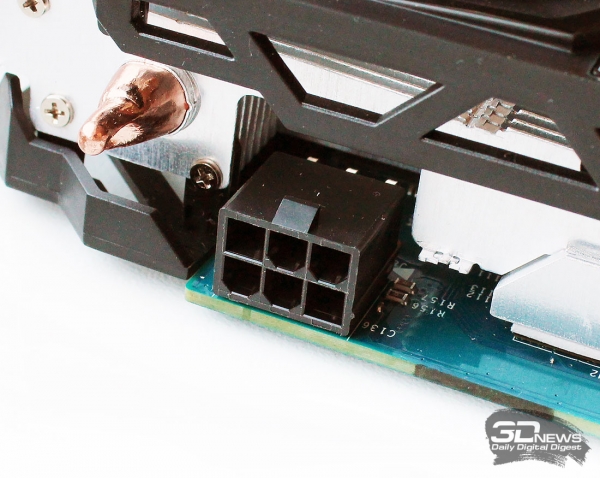

Как уже было отмечено выше, GeForce GTX 750 Ti обходится 60-ваттным питанием по шине PCI-Express, поэтому эталонные варианты этой видеокарты не оснащены разъёмом для дополнительного питания. Другое дело — Gigabyte GeForce GTX 750 Ti, при разработке которой инженеры не стали экономить на питании и установили на видеокарту один шестиконтактный разъём.

Впрочем, на стандартной печатной плате, которая здесь и используется, есть контактная площадка для этого разъёма, так что доработка в данном случае оказалась минимальной.

Система питания не подверглась какому-либо усилению (ещё со времени появления GeForce GTX 650 Ti), в ней используются две фазы на графический процессор и одна на память с силовыми цепями.

Кристалл графического процессора размерами 12х13 мм размещён на подложке без защитной рамки. Не было её и на эталонном варианте GeForce GTX 750 Ti, посему странно, что производители серийных видеокарт не озаботились защитой 1,87 млрд самых современных транзисторов. Наш экземпляр GM107 относится к версии А2 и выпущен на Тайване на 8-й неделе 2014 года (середина февраля).

Базовая частота графического процессора в 3D-режиме повышена на 195 МГц, или 19,1%. В boost-режиме частота может увеличиваться до 1294 МГц, а по данным мониторинга, она поднималась до — внимание — 1346 Мгц! Впечатляет, не правда ли? На сегодняшний день ни одна серийно выпускаемая видеокарта не работает на такой частоте в 3D-режиме. При переходе в 2D-режим частота снижается до 135 МГц. Качество ASIC нашего экземпляра процессора Gigabyte GeForce GTX 750 Ti оценено в 70,4%.

Что касается видеопамяти, то здесь всё стандартно: 2 Гбайт, GDDR5, FCBGA-упаковка, чипы SK Hynix (маркировка H5GC4H24MFR-T2C), эффективная частота — 5400 МГц, теоретическая пропускная способность — 86,4 Гбайт/с.

Добавим, что при переходе видеокарты в 2D-режим частота памяти снижается до 810 МГц.

GPU-Z расскажет нам обо всех характеристиках Gigabyte GeForce GTX 750 Ti.

Дополняем обзор видеокарты ссылкой на её BIOS — и сразу к системе охлаждения.

⇡#Система охлаждения — эффективность и уровень шума

Под стать самой видеокарте и её система охлаждения. Простая, компактная и эффективная WindForce 2X.

Алюминиевый радиатор трижды пронзён восьмимиллиметровой тепловой трубкой, которая запрессована в его центре, одновременно является основанием и контактирует напрямую с кристаллом графического процессора.

Правда, судя по отпечатку кристалла GPU на основании, трубка перекрывает не всю его площадь. Вероятно, правильнее было бы использовать две шестимиллиметровые трубки, спаянные друг с другом в основании и выходящие в разные стороны. Но как сделано, так сделано. Будем надеяться, что этого достаточно.

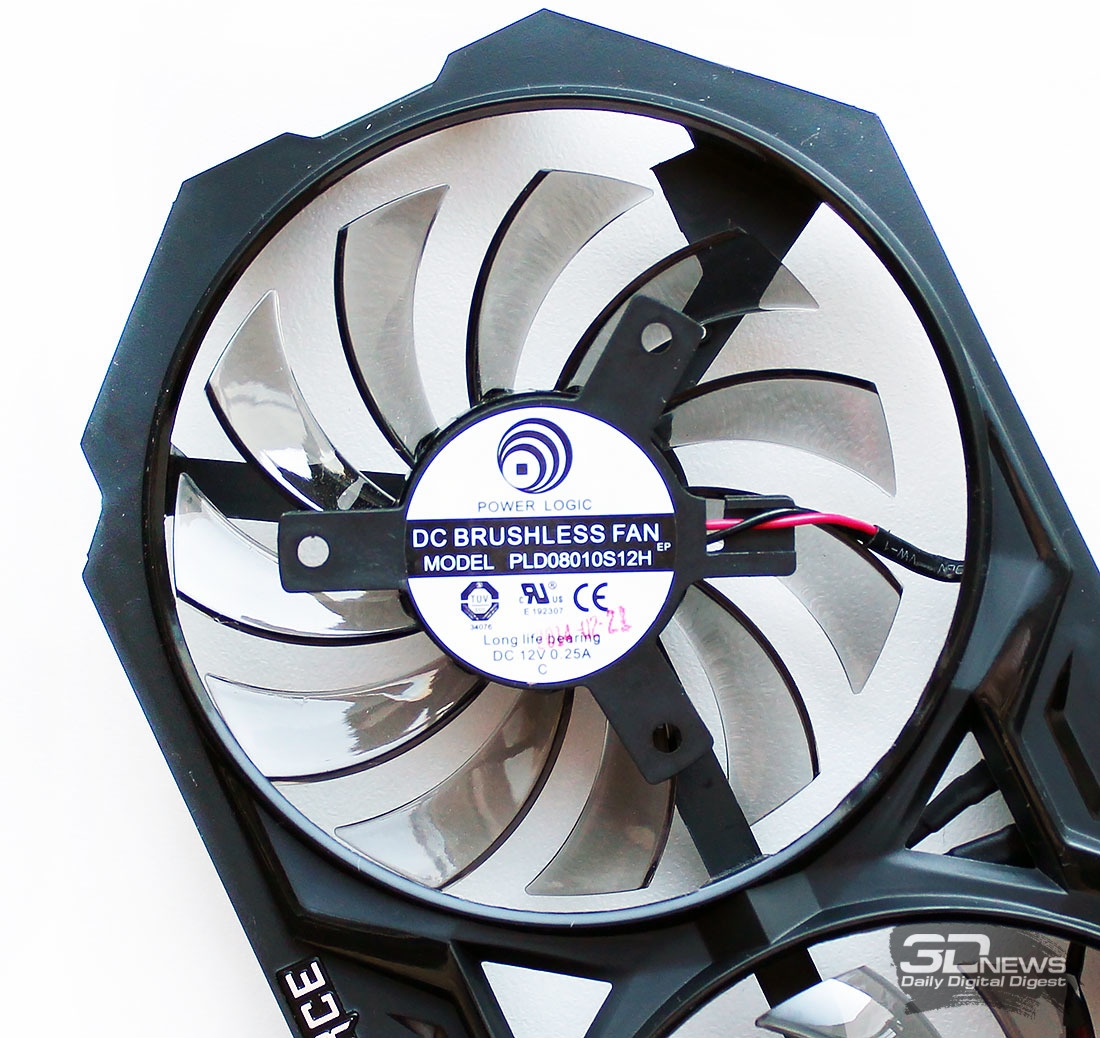

Охлаждается вся конструкция двумя вентиляторами компании Power Logic (модель PLD08010S12H) с одиннадцатью полупрозрачными лопастями.

Реальный размер крыльчатки — 74 мм. Скорость вращения вентиляторов регулируется автоматически в диапазоне от 1500 до 3650 об/мин посредством изменения напряжения.

Для проверки температурного режима работы видеокарты Gigabyte GeForce GTX 750 Ti в качестве нагрузки мы использовали пять циклов теста весьма ресурсоёмкой игры Aliens vs. Predator (2010) при максимальном качестве графики в разрешении 2560х1440 пикселей с анизотропной фильтрацией уровня 16х, но без активации MSAA-сглаживания:

Для мониторинга температур и всех прочих параметров применялись программа MSI Afterburner версии 3.0.0 beta 19 и утилита GPU-Z версии 0.7.7. Все тесты проводились при средней комнатной температуре около 25 градусов Цельсия в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи.

Учитывая крайне низкое тепловыделение нового GM107, нам не приходилось сомневаться в том, что WindForce 2X справится с охлаждением этой видеокарты на любых частотах. Так и произошло.

Всего 54 градуса на графическом процессоре в пике нагрузки при частоте 1346 МГц и максимальной скорости вентиляторов 1915 об/мин. Увеличив скорость до максимальных 3650 об/мин, температуру можно снизить ещё на 6 градусов Цельсия.

Но нужно ли? Ведь при максимальной скорости кулер начинает шуметь, а в автоматическом режиме регулировки его попросту не слышно даже на фоне очень тихого системного блока. Так что и за уровень шума мы ставим Gigabyte WindForce 2X оценку отлично.

⇡#Оверклокерский потенциал

Понимая, что Gigabyte GeForce GTX 750 Ti уже серьёзно разогнана по ядру на заводе, мы не надеялись на ещё какое-то возможное повышение частот, но всё же смогли выжать из графического процессора дополнительные 60 МГц. Видеопамять порадовала на порядок сильнее, без потери стабильности разогнавшись на 1160 МГц.

Итоговые частоты после разгона видеокарты составили 1275-1354/6560 МГц.

На повышенных частотах в тех же условиях тестирования Gigabyte GeForce GTX 750 Ti стала греться едва сильнее: температура GPU выросла на 2 градуса Цельсия, а скорость вентиляторов увеличилась на считаные десятки оборотов в минуту.

Отметим, что в отдельные моменты частота разогнанного графического процессора увеличивалась до 1406 МГц. На воздухе. Тихом воздухе…
