Процессор	Процессоры Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron; в исполнении LGA1150 (четвертое, обновленное четвертое и пятое поколения микроархитектуры Core).
Чипсет	Intel Z97 Express.
Подсистема памяти	4 x DIMM DDR3 (ECC и non-ECC) небуферизованной памяти объемом до 32 Гбайт; Двухканальный режим работы памяти; Поддержка DDR3 1866/1600/1333/1066 МГц; Поддержка XMP (Extreme Memory Profile) 1.3/1.2.
Графический интерфейс	Интегрированное графическое ядро процессора позволяет использовать порт HDMI (1.4a) и DisplayPort. Поддерживаются разрешения до 4K включительно.
Аудиоподсистема	7.1-канальный HD-кодек с поддержкой защиты данных (аудиокодек Realtek ALC1150); Поддержка 192 КГц/24-бит вывода звука; Технология Left & Right Track Separation; TUF Noise Guard design; Поддерживает определение типа подключенного устройства, многопотоковое воспроизведение, переназначение разъемов передней аудиопанели.
Сетевой интерфейс	Сетевые контроллеры PCI-e Gigabit LAN (Intel I218V и Realtek RTL8111C-GR, 10/100/1000 Мбит).
Разъёмы для плат расширения	1 х PCI Express x16 слот, Gen 3 (бежевый); 1 х PCI Express x16 слот, режим работы x8, Gen 3 (коричневый); 1 х PCI Express x16 слот, режим работы x4, Gen 2 (черный); 3 x PCI Express x1 слота, Gen 2.
Масштабируемость видеоподсистемы	AMD Quad-GPU CrossFireX; NVIDIA Quad-GPU SLI.
Интерфейсы накопителей	Чипсет Intel Z97 Express:   2 x SATA 3 (коричневые), пропускная способность до 6 Гбит/с; 1 x SATAe (черный), пропускная способность до 10 Гбит/с или 2 x SATA 3, пропускная способность до 6 Гбит/с. Поддержка RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage и Intel Smart Response, NCQ, AHCI и Hot Plug. Контроллер ASMedia ASM1061: 2 x SATA 3 (бежевые), пропускная способность до 6 Гбит/с.
Интерфейс USB	Чипсет Intel Z97 Express: 6 x USB 3.0 (2 на задней панели, 4 порта подключаются к соответствующим разъемам на системной плате); 8 x USB 2.0 (4 на задней панели, 4 порта подключаются к соответствующим разъемам на системной плате). Контроллер ASMedia ASM1061:  2 x USB 3.0 (на задней панели).
Внутренние разъемы и кнопки на системной плате	2 x разъем USB 3.0; 2 x разъем USB 2.0; 6 x SATA 3; 1 x SATAe; 1 x выход HDMI_SPDIF; 1 x разъем TPM; 1 x разъем аудио на передней панели; 1 x разъем кнопок/светодиодов корпуса; 2 x 4-pin разъемы для вентилятора ЦП; 3 x 3-pin разъемы для комплектных вентиляторов; 4 x 4-pin разъемы для корпусного вентилятора; 1 x 24-контактный ATX-разъем; 1 x 8-контактный разъем питания ATX 12 В; 1 x кнопка DirectKey; 1 x кнопка MemOK!; 1 x разъем DRCT; 3 x разъем для внешних термодатчиков; 1 x перемычка для сброса CMOS.
Разъемы и кнопки на задней панели	4 x порт USB 2.0; 4 x порт USB 3.0; 1 x порт HDMI; 1 x порт DisplayPort; 2 x порт RJ-45; 5 x 3,5 мм аудиоразъемы (minijack); 1 x оптический выход SPDIF-интерфейса; 1 x кнопка BIOS Flashback.

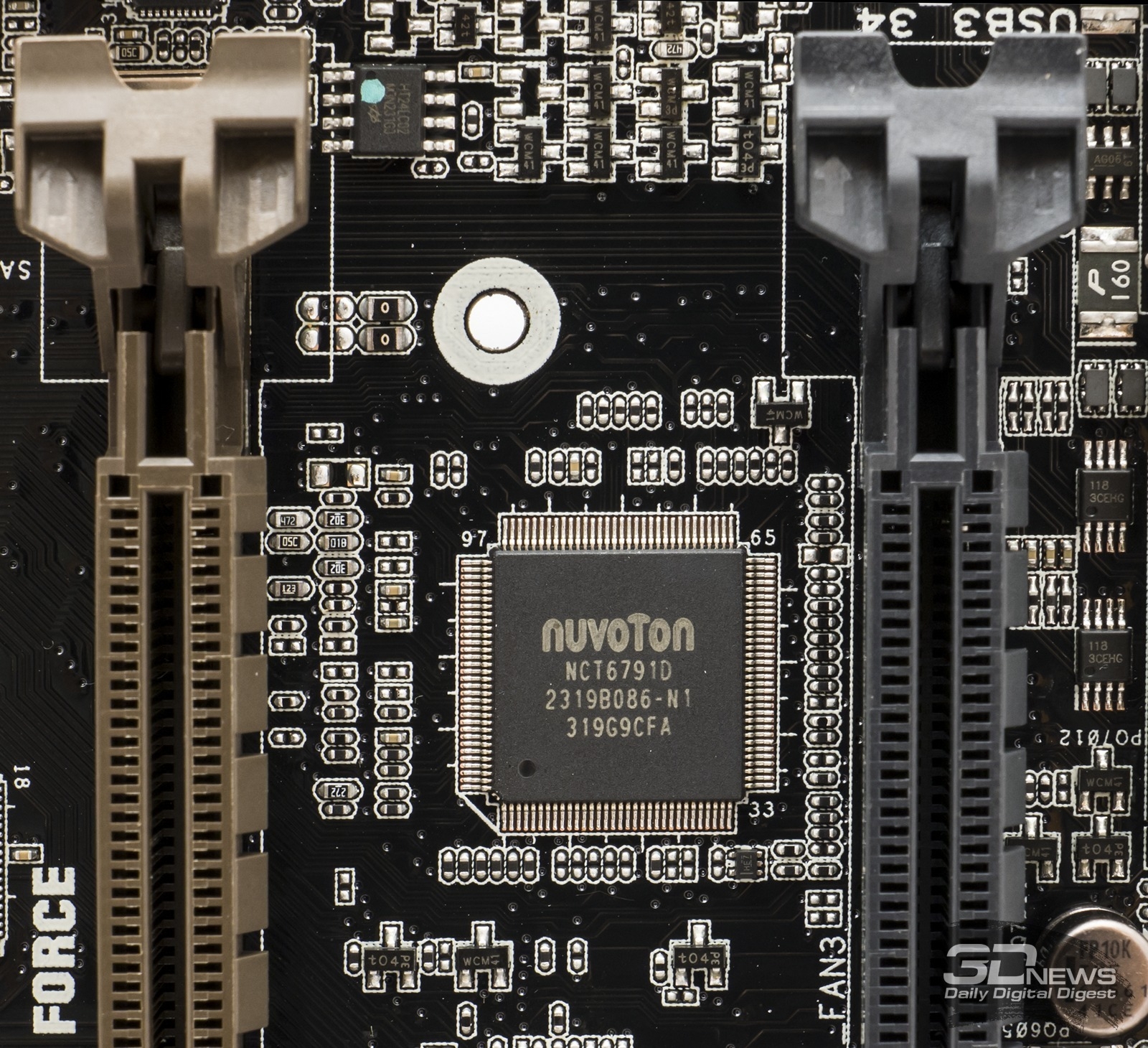

Микросхема I/O-контроллера	Nuvoton NCT6791D + TUF ICe ;
BIOS	1 x 64 Мбит AMI UEFI BIOS с графической оболочкой
Фирменные функции и технологии	TUF Components (New Alloy choke, Ti-Cap & MOSFET certified by military-standard); TUF Thermal Armor with Flow Valve; TUF Thermal Radar 2; TUF Noise Guard design TUF ESD Guards; TUF Fortifier; Dust Defender; Remote GO!; USB BIOS Flashback; MemOK!; AI Suite 3; Ai Charger; USB Charger+ Front Panel USB 3.0 Support; ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface; Network iControl; USB 3.0 Boost; DirectKey; Precision Tweaker 2; ASUS O.C. Profile; ASUS CrashFree BIOS 3; ASUS EZ Flash 2; Multi-language BIOS; ASUS Q-Shield; ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED); ASUS Q-Slot; ASUS Q-DIMM; ASUS Q-Connector.
Операционная система	Microsoft Windows 8.1/8/7/Vista
Форм-фактор, габариты (мм)	ATX, 305x267

⇡#Упаковка и комплектация

Даже после нескольких лет продаж серия The Ultimate Force продолжает сохранять серьезное выражение «лица». Строгое оформление коробки внушает уважение, а немного увеличившийся ряд значков показывает, что ASUS не стоит на месте.

Упаковка поведает вам немного больше, если посмотреть на нее с другой стороны. Задняя поверхность упаковки содержит общие сведения о фирменных разработках, фотографию платы и часть спецификаций.

Освободив материнскую плату, обнаруживаешь внутри несколько пакетов с аксессуарами, коих действительно много:

• четыре кабеля SATA (два прямых и два угловых);
• три выносных термодатчика;
• два разновеликих (35- и 40-мм) вентилятора;
• винтики для крепления вентиляторов;
• заглушка на заднюю панель корпуса;
• пылевой фильтр для нее;
• SLI-мостик;
• колодки Q-connectors;
• набор заглушек для портов и разъемов;
• наклейка с логотипом  TUF;
• книжки/бумажки/брошюрки.

Волей-неволей придется сравнивать плату с ее предшественницей – ASUS SABERTOOTH Z87. Косметических отличий на самом деле минимальное количество: немного камуфляжа вокруг названия платы, еще чуть-чуть на радиаторе чипсета — и все. В остальном повторение прошлогоднего дизайна – Thermal Armor с вооружения снимут еще не скоро.

Монтаж «брони» все также осуществляется при помощи металлической пластины, расположившейся с обратной стороны материнской платы. Напомним, что именуется этот гигантский backplate персональным именем — TUF Fortifier. Плюсов у подобного решения куда больше, чем может показаться на первый взгляд. Помимо изумительной защиты «тыла» при использовании платы в рамках открытого стенда, массивная пластина забирает тепло с части системы питания процессора, служит радиатором для всей платы в целом и не допускает перегиба при установке видеокарт с многоэтажным охлаждением. Еще одним рубежом обороны платы является Dust Defenders. Множество противопылевых заглушек надежно скрывают все чувствительные разъемы.

Вы, конечно же, помните, что в комплекте с платой поставляются вспомогательные вентиляторы. Теперь для них есть три именные колодки, хотя вентиляторов по-прежнему два. Зато одна из этих колодок нестандартная: благодаря ей увеличившийся до 40 мм вентилятор зоны VRM научили новому трюку – вращению в обратном направлении. Таким нехитрым методом он и себя от пыли очистит, и из-под "термоброни" ее вытянет, а потом снова заработает в прежнем режиме. Для этого, как и на плате-предшественнице, ASUS пожертвовала портами DVI и VGA. Такова цена доступа к забортному воздуху.

Шторки Flow Valve, перенаправляющие потоки воздуха, остались прежними. В закрытом состоянии обдуву минивентилятором подвергается только радиатор VRM, в открытом немного уходит и к основанию процессорного кулера.

Общее сочетание цветов давно выверено и поэтому меняется незначительно. Уже три поколения «саблезубых» материнских плат выглядят почти одинаково. Неяркие оттенки и похожая на керамику фактура все также напоминают о кулерах производства Noctua.

Беззащитная материнская плата выглядит ничуть не менее серьезно, чем закованная в металл и пластик.

Четыре слота DDR3 имеют цветовую маркировку, помогающую верно установить модули памяти для работы в двухканальном режиме. ASUS SABERTOOTH Z97 MARK I поддерживает конфигурации, включающие до 32 Гбайт небуферизированной памяти без коррекции ошибок с частотами до 1866 МГц включительно (это официально, неофициально – сколько сможете). Защелки фиксируют модули только с верхней стороны, а дорожки разведены по фирменному аналогу Фен-Шуя, именуемому T-Topology. Проще говоря, длина проводников подобрана так, что все модули находятся на равном расстоянии от процессора.

Рядом со слотами продолжает нести свою вахту кнопка MemOK! Если одноименный светодиод горит, сигнализируя об ошибке, ею можно беззастенчиво воспользоваться в качестве первой помощи. Столь ожидаемый индикатор POST-кодов так и не появился, поэтому причину неудачного запуска приходится определять по диагностическим светодиодам. Они размещены около самых важных узлов: процессорного разъема, верхнего слота PCI-Express и портов SATA.

Одно из полезных умений обновленной материнской платы – возможность управлять скоростью вращения кулеров как с помощью широтно-импульсной модуляции, так и при помощи напряжения. Это касается четырех разъемов для системных вентиляторов и обоих процессорных. Ответственные – Nuvoton NCT6791D и спецчип TUF ICe. Последний — в тесном сотрудничестве с утилитой AI Suite 3 — может установить собственный скоростной режим для любого вентилятора, привязав его обороты к показаниям любого термодатчика.

Фирменные разработки ASUS в области авторазгона воплощены в чипе TPU, который можно обнаружить между нижними PCI-e x16.

Слотов расширения традиционно шесть: по три PCI-e x16 и PCI-e x1. Верхние полноразмерные PCI-Express относятся к третьему поколению интерфейса и идеально подходят для реализации графических тандемов. Огромный зазор между ними оставлен, очевидно, для совместимости с нескромными системами охлаждения топовых видеокарт.

Если первый слот имеет в активе все шестнадцать линий, второй оперирует лишь восемью, а третий и вовсе довольствуется четверкой медленных каналов второй версии. Получаем три возможных режима работы слотов: x16/-/-, x8/x8/- и x8/x4/x4. Эти конфигурации будут справедливы и для Broadwell, так что любители действительно мощных графических массивов проходят мимо и продолжают ждать что-нибудь на чипсете X99.

Подобная вариативность реализована при помощи коммутаторов ASM1480 и ASM1440, которые все также находятся между верхними слотами. Кроме того, при использовании нижнего слота PCI-e x16 на полную пользователь лишается всех PCI-e x1 и двух USB 3.0 на задней панели. Соучастником в этом безобразии выступает ASM1184 (вы можете увидеть его на фото с чипом TUF ICe). Видимо ASUS считает, что высокоскоростные устройства чаще подключаются спереди. С другой стороны, вероятность такого развития событий низка: вы больше будете переживать за слоты расширения, чем за пару USB.

В качестве аудиокодека ожидаемо используется Realtek ALC1150, но в этот раз звуку уделили куда больше внимания. Волшебные «аудиофильские» конденсаторы по-прежнему игнорируются, однако теперь аудиотракт отделен от основной платы. Заявленные для чипа 115 дБ SNR теперь почти не будут разбавлены высокочастотными наводками, но в ТТХ платы по-прежнему указано значение 112 дБ. Правый и левый каналы даже развели по разным слоям (четырехслойной, к слову) платы, назвав это чудо Left & Right Track Separation Technique. Возможность вывести звук через S/P-DIF или HDMI/DP, разумеется, никуда не делась, а вот количество 3,5-мм джеков уменьшилось на один.

Одно из самых интересных и заметных решений на плате – наличие порта SATA Express. Он делит общую колодку с портами SATA 3, которые имеют защиту от «дурака» в виде затычки на месте дополнительного четырехконтактного вывода.  Конечно же, накопителей под SATAe пока еще нет, но и процессоры Broadwell тоже еще не замечены в продаже. Тут уж решать вам: не нужны перспективные интерфейсы и поддержка новой архитектуры – проще взять модель на Z87 (тем более что она немного потеряет в цене). Чтобы свежий порт не простаивал без дела, можно подключить к нему до двух SATA 3-устройств. На всякий случай напомним, что чипсетом поддерживается RAID уровней 0, 1, 5 и 10, а SATA-разъемы распаяны параллельно материнской плате, что упрощает кабель-менеджмент. Рядом находятся пастельно-зеленая гребенка для подключения дополнительных портов USB 3.0. Благодаря тому, что она тоже положена на бок, толстенный кабель от передней панели почти не будет создавать неудобств.

Знакомый по прошлой плате ASMedia ASM1061 не канул в лету. Он добавляет еще два внутренних порта, переехавших в самый низ платы. Итого к SABERTOOTH Z97 MARK I можно подключить семь накопителей (включая быстрющий SATA Express) или восемь накопителей попроще, воспользовавшись двуличностью нового интерфейса. Интерфейс M.2 в ASUS решили не реализовывать. Помимо наличия родственного SATAe, препятствием мог оказаться пластиковый кожух, который пришлось бы значительно переделать.

Два синих универсальных порта от чипсета представлены на задней панели вывода, оставшиеся четыре выведены на внутренние гребенки материнской платы.

Еще пара портов по соседству живет благодаря контроллеру ASMedia ASM1042, но не всегда здравствует: именно они отключатся при использовании траурно-черного PCI-e x16. USB 2.0 оставлены в прежнем составе – четыре готовых и четыре гребенчатых полуфабриката.

Сеть предоставлена обновленным контроллером от Intel – WGI218V. Еще один порт (да, теперь их два) выведен вместо прошлогодних eSATA и реализован силами Realtek  RTL8111GR.

По нижнему краю материнской платы, не прикрытому термоброней, равномерно распределились выводы дополнительных интерфейсов. Колодки для подключения вентиляторов из перечисления опустим. Слева направо представлены: TPM; LPC_DEBUG; контакты подключения передней аудиопанели; S/P-DIF; контакты для термопар; TB_HEADER; колодка USB 3.0; две колодки USB 2.0; два SATA-порта; выводы DRCT и разъемы подключения кнопок/индикаторов корпуса. Среди этого обилия контактов замаскировались новый красивый маленький светодиод, показывающий наличие питания, а также джамперы Extreme OV и CLR_CMOS. Кнопке DirectKey места не нашлось.

На заднюю панель ASUS SABERTOOTH Z97 MARK I вынесены: четыре USB 2.0; кнопка BIOS Flashback; HDMI и DisplayPort; четыре USB 3.0 и два сетевых порта; пять разъемов mini-jack и оптический аудиовыход. На заглушке интерфейсной панели один из USB отмечен белой рамкой – это он используется при самовосстановлении BIOS и для ускоренной зарядки мобильных устройств.

⇡#Подсистема питания

Система питания не претерпела заметных изменений и перешла с прошлой платы все в том же виде. Единственное отличие – новые дроссели, созданные с использованием смеси нескольких металлов: коммутируемый ток выше, температура корпуса ниже. А еще они более красивые.

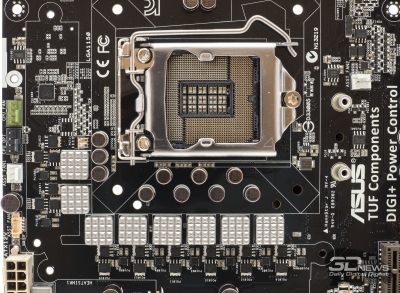

В ASUS не очень любят раскрывать точные спецификации ШИМ-контроллеров, поэтому их названия обычно скрываются за фирменной маркировкой. В данном случае  –  ASP1257. Этот неизвестный герой управляет восемью ладно скроенными фазами питания.

Каждая фаза состоит из драйвера IR3535 и мосфетов 4030DLA/6030DLB от International Rectifier. Часть транзисторов расположилась на обратной стороне платы и делится своим теплом с backplate. Все фазы одинаковы и поставляют напряжение одного номинала, дальнейшее преобразование выполняет встроенный в процессор VRM.

Подсистема питания памяти состоит из тех же компонентов, но управляет ими другой, перемаркированный в ASP1103 ШИМ-контроллер.

Нельзя не сказать пару слов о конденсаторах. То, что гордо носит имя 10K Ti-TUF CAP, на деле является не менее хорошей штукой, чем на слайдах маркетологов. Для этих чистокровных японцев гарантируется стабильная работа в широчайшем диапазоне температур (от -55 до 110 °C), а увеличенный в пять раз жизненный цикл как нельзя лучше подходит к плате с пятилетней гарантией.

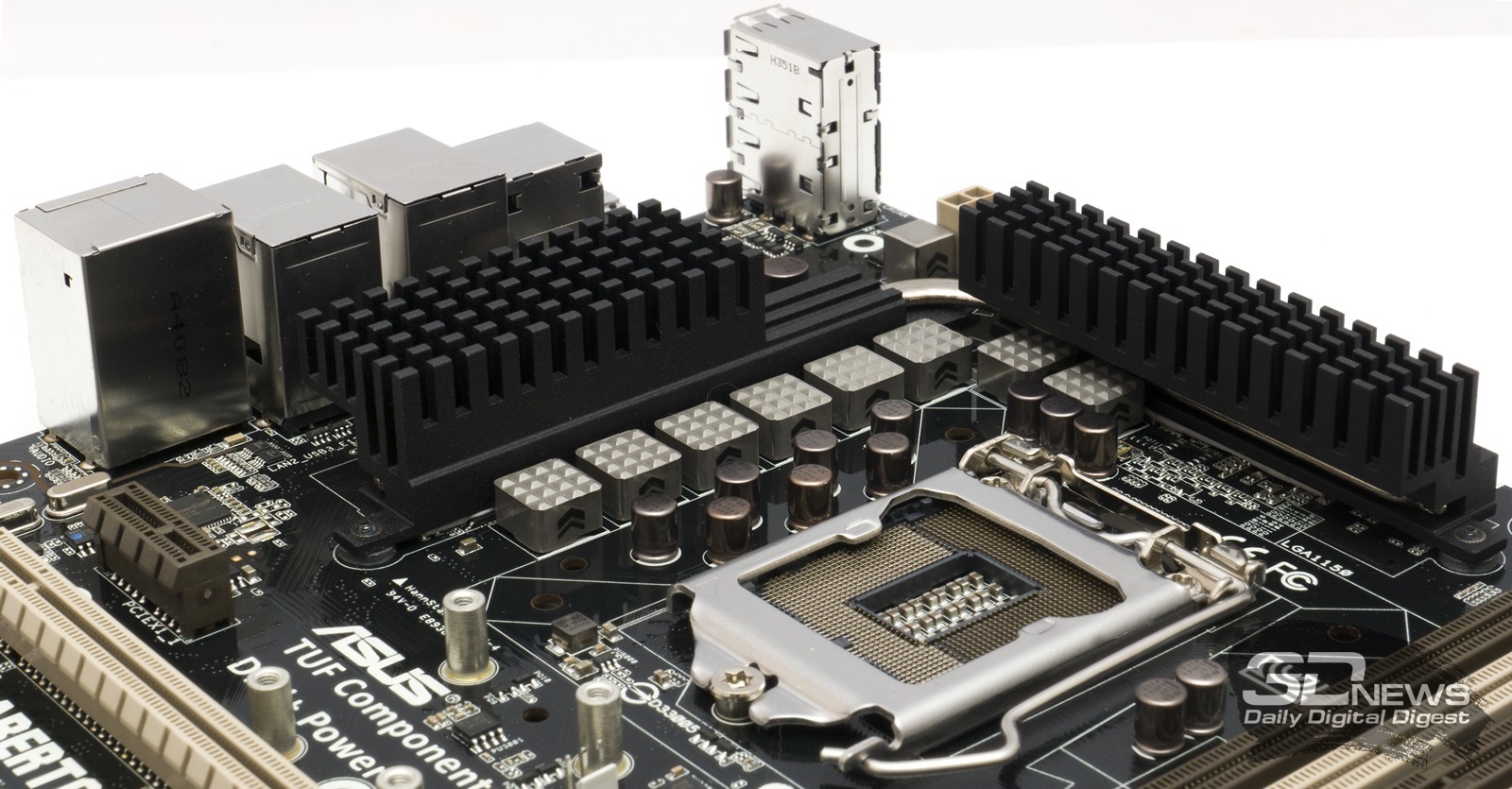

Вес радиатора VRM, состоящего из двух блоков, пронизанных тепловой трубкой, составляет 130 граммов. Несмотря на использование другой элементарной базы, радиатора с прошлогодней «саблезубой» вполне достаточно для работы.

Рестайлинговый радиатор чипсета весит 78 граммов (теперь ни капли жира пластика) и справляется с теплом от чипсета Z97 Express без проблем.
