⇡#Предисловие

Больше года назад, а именно — в феврале 2013 года, компания NVIDIA выпустила новый однопроцессорный флагман на архитектуре Kepler — GeForce GTX TITAN. Производительность этой видеокарты и впрямь впечатлила даже скептиков, но всё же на тот момент было известно, что из 15 SMX-блоков ядра GK110 в TITAN активированы только 14, что оставляло надежду на появление ещё более производительного решения. Вышедшая через три месяца GeForce GTX 780 этих надежд не оправдала, поскольку, несмотря на более высокую частоту графического процессора, имела ещё на один SMX-блок меньше. Справедливости ради отметим, что цена на эту видеокарту уже не была столь пугающей, как на TITAN.

Казалось бы, появившаяся с первым снегом 2013 года GeForce GTX 780 Ti на новой версии ядра B1 должна была в полной мере удовлетворить всех поклонников продукции NVIDIA, так как они наконец получили полноценный графический процессор с 2880 унифицированными шейдерными процессорами и 15 SMX-блоками, да ещё и на повышенных частотах GPU и памяти. Однако благодаря переходу на новый степпинг ядра В1, в NVIDIA решили модернизировать и ускорить своего флагмана, выпустив «чёрную» версию TITAN — GeForce GTX TITAN Black. Именно о данной модели видеокарты на примере ZOTAC GeForce GTX TITAN Black и пойдёт речь в сегодняшней статье.

Из отличий от GeForce GTX 780 Ti, кроме, разумеется, поддержки двойной точности вычислений с плавающей запятой, новая GeForce GTX TITAN Black имеет ещё чуть более высокую частоту ядра и вдвое больший объём памяти (6 Гбайт против 3 Гбайт). То есть теперь-то со всей уверенностью можно сказать, что в данном поколении видеокарт NVIDIA выпущена самая быстрая однопроцессорная модель.

⇡#Технические характеристики и рекомендованная стоимость

Технические характеристики и стоимость видеокарты ZOTAC GeForce GTX TITAN Black приведены в таблице в сравнении с эталонными вариантами NVIDIA GeForce GTX TITAN, NVIDIA GeForce GTX 780 Ti и AMD Radeon R9 290X.

⇡#Упаковка и комплектация

Коробка, в которой поставляется видеокарта, выполнена из плотного картона, но имеет внешнюю цветную оболочку, оформленную в стандартном для компании ZOTAC стиле. На лицевой стороне приведены сведения про объём памяти, перечень ключевых технологий, поддерживаемых видеокартой, ярлычки с информацией о расширенной гарантии и утилите для разгона и мониторинга, а также наклейка с перечнем входящих в комплект игр.

На обратной стороне упаковки приведены краткие спецификации видеокарты, минимальные системные требования и небольшое описание технологий NVIDIA.

Внутри картонной оболочки находится мягкая подложка с центральным отсеком, в котором и зафиксирована видеокарта. Под ним, отделённые картонной перегородкой, находятся аксессуары.

Комплектация ZOTAC GeForce GTX TITAN Black вполне достойная. В неё включены переходник DVI-to-D-Sub, два кабеля-переходника для подключения питания, диск с драйверами и утилитой, буклеты и инструкция, а также бонусный набор из трёх игр серии Splinter Cell.

Видеокарта выпускается в Китае, и на неё предоставляется трёхлетняя гарантия. Рекомендованная стоимость GeForce GTX TITAN Black составляет 999 долларов США, так как Black-версия, по сути, заменяет собой обычный «Титан», цены на остатки запасов которого уже снизились до 900 долларов США, а то и чуть ниже. Однако в настоящее время ZOTAC GeForce GTX TITAN Black и ей подобные видеокарты этой же модели, к сожалению, можно купить не менее чем за 1 100 долларов США.

⇡#Дизайн и особенности печатной платы

Отличить TITAN Black от обычного TITAN с первого взгляда непросто. Это такой же «кирпичик» размерами 267х100х39 мм, но сквозь стекло корпуса системы охлаждения виден радиатор чёрного цвета, тогда как у обычных TITAN или 780 Ti он никелированный.

Отсюда, очевидно, и название видеокарты. Сверху на корпусе такая же надпись GEFORCE GTX, оснащённая подсветкой.

В числе видеовыходов — стандартные DVI-I и DVI-D (оба — Dual-Link), HDMI версии 1.4a и DisplayPort версии 1.2, соседствующие с решёткой для выброса нагретого воздуха за пределы корпуса системного блока.

Несмотря на то, что в GeForce GTX TITAN Black установленполноценный графический процессор, да еще и со слегка подросшими частотами, предельная потребляемая мощность для адаптера заявлена на отметке 250 ватт — как и у обычного GTX TITAN или GTX 780 Ti. Для этого видеокарта оснащена одним шести- и одним восьмиконтактным разъёмом для подключения дополнительного питания.

Мощность рекомендованного блока питания для системы с одной такой видеокартой — не менее 600 ватт. Пара разъёмов для SLI позволят создать умопомрачительную по производительности и беспрецедентно мажорную по стоимости систему из четырёх TITAN Black. Разумеется, 150 тыс. руб. можно потратить и на что-то более полезное, но если вы ездите на новом Mercedes-Benz S-класса, да ещё и в качестве пассажира, то почему бы и нет?

Как видите, перед нами — совершенно референсный вариант GeForce GTX TITAN Black. О ZOTAC тут говорит разве что стикер на нижней части корпуса системы охлаждения.

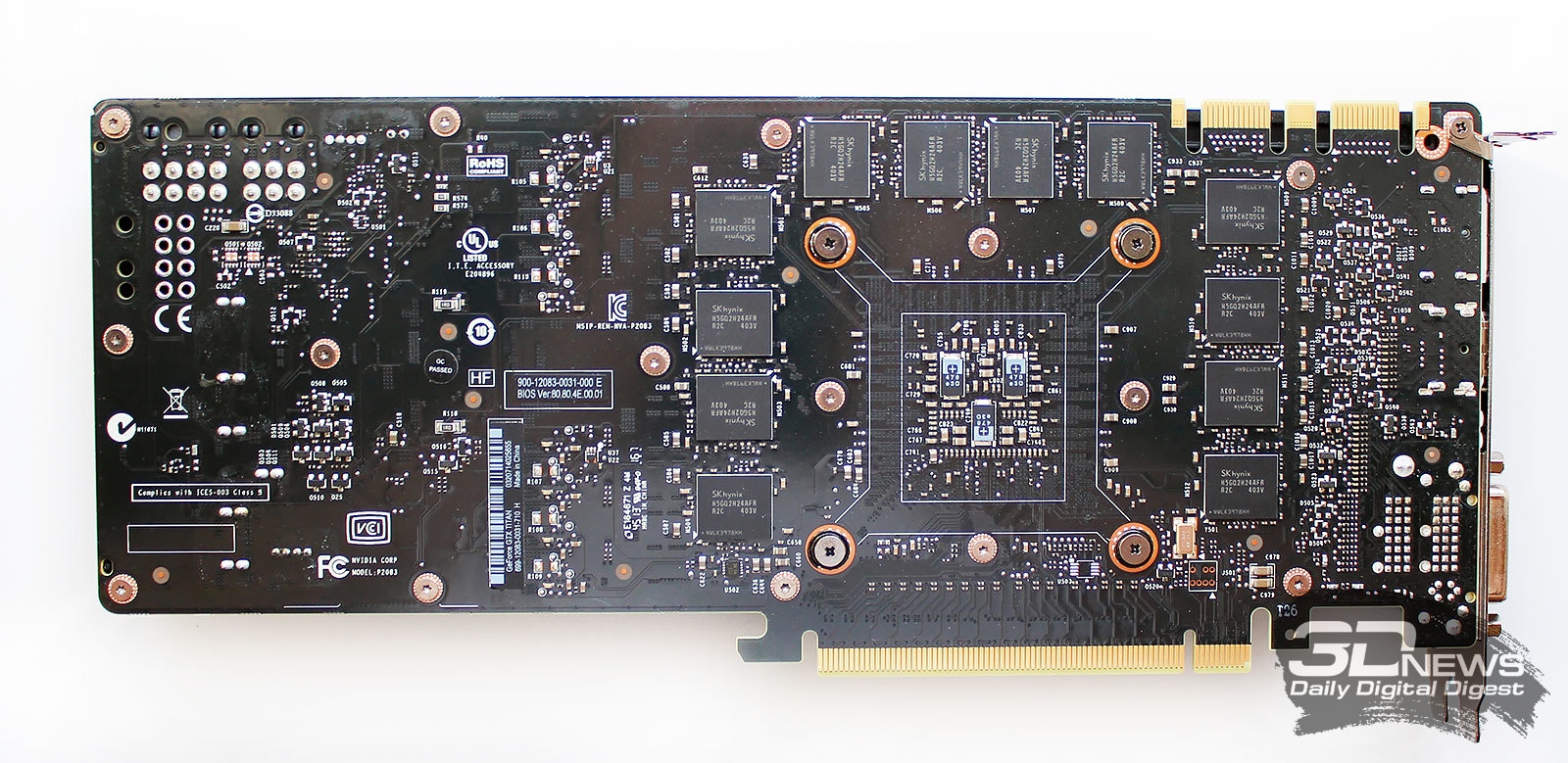

Печатная плата является практически точной копией оной на GeForce GTX 780 Ti.

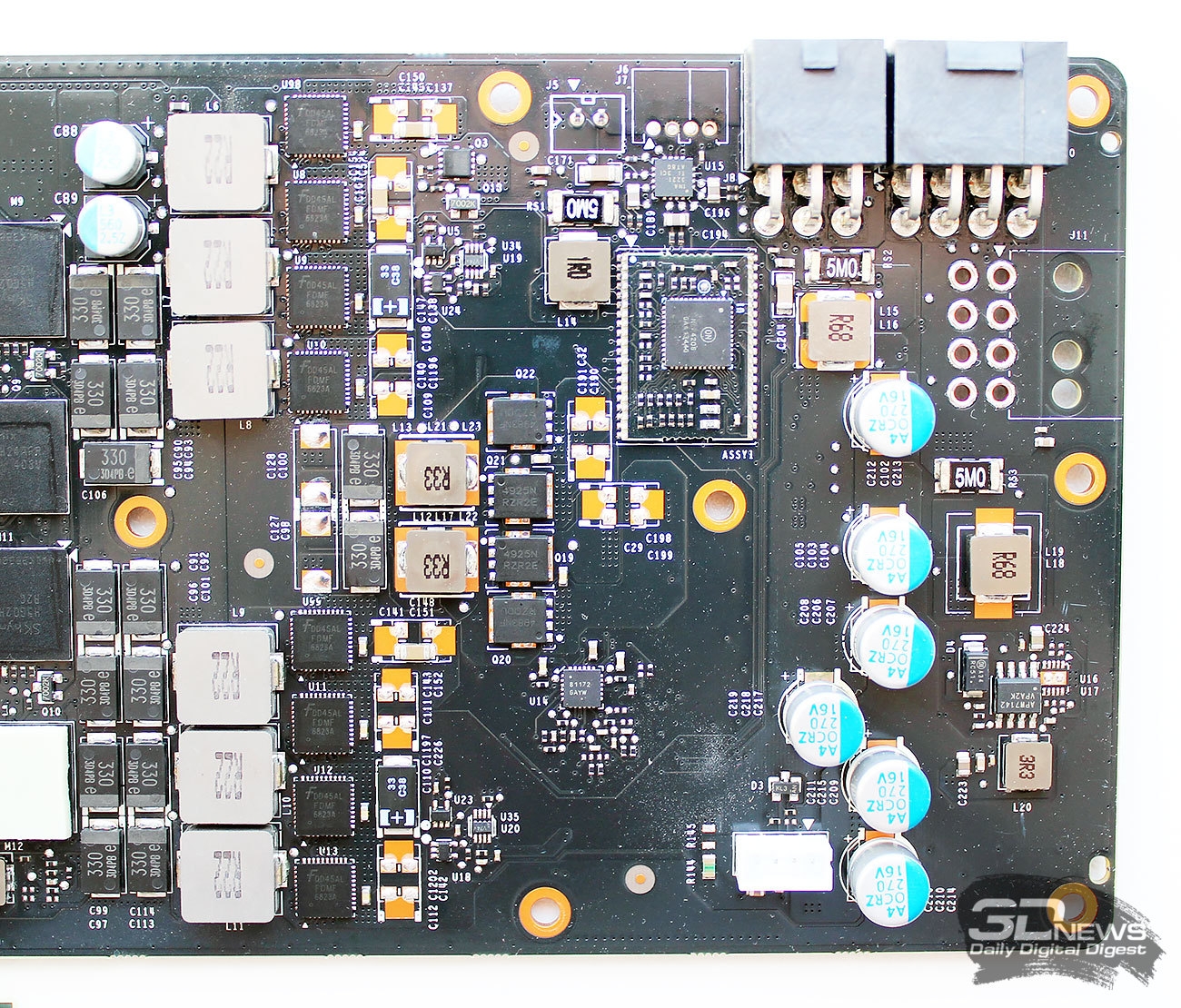

Восьмифазная система питания графического процессора на силовых транзисторах DrMOS не претерпела изменений.

Управление питанием графического процессора осуществляется посредством контроллера NCP4206 производства ON Semiconductor.

Графический процессор, кристалл которого имеет площадь 561 мм², выпущен на Тайване на 51 неделе 2013 года (вторая половина декабря) и относится к версии B1. Если на GeForce GTX TITAN маркировка процессоров была GK110-400-А1, а на GeForce GTX 780 Ti — GK110-425-В1, то самый совершенный на данный момент процессор NVIDIA маркируется как GK110-430-В1.

Его базовая частота в 3D-режиме равна 889 МГц, что всего на 23 МГц выше частоты GPU GeForce GTX 780 Ti. В форсированном режиме частота должна увеличиваться до 980 МГц, хотя, по данным мониторинга, в нашем случае она поднималась намного сильнее — до 1071 МГц в пике нагрузки. При переходе в 2D-режим частота процессора снижается до 324 МГц с одновременным снижением напряжения. Качество ASIC нашего экземпляра GPU равно 79%.

Мы регулярно приводим данную информацию в статьях, но всё же в очередной раз обращаем ваше внимание, что на данный момент прямой зависимости между ASIC Quality и оверклокерским потенциалом видеокарты нам выявить не удалось, как и зависимости  от ASIC температурного режима работы GPU.

На ZOTAC GeForce GTX TITAN Black установлены шесть гигабайт видеопамяти стандарта GDDR5, набранные 12-ю микросхемами производства компании SK Hynix (маркировка H5GQ2H24AFR-R2C).

Теоретическая эффективная частота работы данных микросхем составляет 7000 МГц, на которых память видеокарты и функционирует. Как видите, на TITAN Black обошлось без заводского разгона видеопамяти. Её пропускная способность при 384-битной ширине шины обмена составляет 336 Гбайт/с, что на 16,5% выше, чем на обычном TITAN, и ровно столько же, сколько у GeForce GTX 780 Ti.

Со спецификациями ZOTAC GeForce GTX TITAN Black также можно ознакомиться по скриншоту утилиты GPU-Z.

Дополняем обзор видеокарты ссылкой на её BIOS и переходим к оценке эффективности системы охлаждения.

⇡#Система охлаждения — эффективность и уровень шума

Изменений в системе охлаждения видеокарты не произошло (не считая, конечно же, цвета радиатора). Она представляет собой симбиоз испарительной камеры в основании, алюминиевого радиатора, металлической подложки с термопрокладками на микросхемах памяти и силовых элементах, а также радиального вентилятора с адаптивной регулировкой скорости вращения.

Достоинством такого кулера является вывод всего нагретого воздуха за пределы корпуса системного блока. Добавим, что, по данным мониторинга, скорость вращения вентилятора можно регулировать в диапазоне от 1200 до 4300 об/мин.

Для проверки температурного режима работы видеокарты ZOTAC GeForce GTX TITAN Black в качестве нагрузки мы использовали пять циклов теста весьма ресурсоёмкой игры Aliens vs. Predator (2010) при максимальном качестве графики в разрешении 2560х1440 пикселей с анизотропной фильтрацией уровня 16х и MSAA-сглаживанием степени 4x.

Для мониторинга температур и всех прочих параметров применялись программа MSI Afterburner версии 3.0.0 beta 19 и утилита GPU-Z версии 0.7.8. Все тесты проводились в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи, при средней комнатной температуре около 25 градусов Цельсия.

При автоматической регулировке скорости вращения вентилятора кулера графический процессор ZOTAC GeForce GTX TITAN Black прогрелся до 87 градусов Цельсия, а скорость самих вентиляторов уже на первом цикле теста достигла 3200 об/мин.

Если обратиться к нашим предыдущим обзорам эталонных NVIDIA GeForce GTX TITAN и GeForce GTX 780 Ti, то можно сказать, что температурный режим работы видеокарты не изменился.

При максимальной скорости вентиляторов, составившей 4250 об/мин, пиковая температура графического процессора оказалась равной 76 градусам Цельсия.

Практически такие же результаты были на референсных GeForce GTX TITAN и GeForce GTX 780 Ti. Следовательно, уровень шума видеокарты ZOTAC такой же: она умеренно шумная в автоматическом режиме работы вентилятора и очень шумная при максимальной скорости. В 2D-режиме видеокарту не слышно.

⇡#Оверклокерский потенциал

По тестам GeForce GTX 780 Ti мы уже знаем, что переход ядра Kepler на новый степпинг B1 увеличил его оверклокерский потенциал в сравнении со степпингом А1, поэтому мы надеялись увидеть то же самое и с GeForce GTX TITAN Black. И, как оказалось, не зря. Без потери стабильности и появления дефектов изображения частоту ядра ZOTAC GeForce GTX TITAN Black нам удалось поднять на 175 МГц, или 19,7%. Очень неплохой результат, как нам кажется.

В свою очередь, частоту видеопамяти мы повысили на 1120 эффективных мегагерц, то есть на 16%. Итоговые частоты видеокарты составили 1064-1155/8120 МГц.

Заметим, что обычным GeForce GTX TITAN с кристаллом степпинга А1 такие частоты на стандартном воздушном охлаждении и не снились. Более того, при высокой нагрузке в 3D-режиме частота графического процессора разогнанной видеокарты могла увеличиваться до 1233 МГц, что прекрасно видно по данным мониторинга при проверке температурного режима работы разогнанной видеокарты.

Правда, для достижения таких частот нам пришлось вручную задать скорость вращения вентилятора на 3540 об/мин, или 83% мощности. Если же появятся TITAN Black с альтернативными системами охлаждения, то вполне можно надеяться и на более высокие частоты.
