Впрочем, изначально ничего такого не предполагалось. Процессорная микроархитектура Broadwell должна была прийти на смену Haswell в середине этого года, и жизненный цикл процессоров Core четвёртого поколения получил бы вполне обычную продолжительность. Однако неприятный сюрприз преподнёс 14-нм техпроцесс, который должен быть внедрён для выпуска Broadwell. Что-то пошло не так, и производственный график пришлось скорректировать, отодвинув старт массового выпуска перспективных полупроводниковых кристаллов примерно на полгода. Теперь анонс мобильных энергоэффективных вариантов Broadwell ожидается лишь накануне Нового года, а основанные на этом дизайне процессоры для массовых компьютеров станут доступны только в следующем году. Причём общеупотребительные десктопные Broadwell и вовсе появятся на рынке лишь только в мае-июне 2015-го.

И хотя сдвиг графиков анонсов на полгода-год для Intel не грозит никакими особыми неприятностями, компания посчитала необходимым всё-таки осуществить какое-никакое обновление собственной платформы в установленные ранее сроки — в середине этого года. Это — своеобразный реверанс в сторону ведущих партнёров, которым даётся возможность освежить линейки собственной продукции. Данная акция, получившая кодовое название Haswell Refresh, включает в себя две составные части. Во-первых, собственно вывод на рынок новых моделей процессоров со старой микроархитектурой, но c увеличенными тактовыми частотами, и, во-вторых, представление новых наборов системной логики девятой серии.

Официальный анонс новых процессоров и чипсетов был назначен на 11 мая — и он уже состоялся. Акция Haswell Refresh на первый взгляд получилась очень масштабной. В интеловском прайс-листе добавилось 42 новых процессора, 25 из которых нацеливается на настольные системы различных классов. Кроме того, в числе предложений компании появилось и три новых набора логики. Однако что же кроется за выходом столь значительного массива новых продуктов в действительности — мы попробуем выяснить в этом обзоре. Для него нашей лаборатории удалось заполучить два старших десктопных процессора Haswell Refresh, Core i7-4790 и Core i5-4690, а также материнскую плату на базе набора логики Z97, ASUS Z97-Deluxe.

⇡#Процессоры Haswell Refresh

Строго говоря, семейство процессоров Haswell Refresh не представляет собой ничего особенного, фактически речь идёт о простом увеличении тактовых частот хорошо знакомых нам процессоров Haswell. Необычно здесь лишь то, что большая группа процессоров с увеличенными частотами выводится на рынок одновременно, в рамках единого анонса. Ранее Intel предпочитала поднимать частоты своим CPU разрозненно, не привязываясь к одной дате. Логика же применённой в этот раз стратегии состоит в том, что за неимением реальных новинок компания хочет найти повод привлечь к своей продукции дополнительное внимание.

Иными словами, вся шумиха вокруг Haswell Refresh искусственна, её специально генерирует сама Intel, пытаясь создать впечатление непрекращающихся инноваций, даже несмотря на перенос анонса Broadwell на более поздний срок. На самом же деле выход Haswell Refresh — вполне ординарное обновление, и свежие процессоры отличаются от старых, присутствующих на рынке уже почти год Haswell, только увеличением на смешные 100-200 МГц частоты, произошедшим в рамках старых тепловых пакетов. По факту речь идёт о незначительном приросте в производительности, составляющем порядка 2-3 процентов, — и не более того. Тем не менее многочисленные партнёры Intel появлением Haswell Refresh воспользуются в своих интересах и, несомненно, предложат потребителям новые модели готовых систем.

Справедливости ради следует отметить, что обновление процессоров Intel не стало поводом для их удорожания. Haswell Refresh заняли старые позиции в прайс-листе, вытеснив оттуда Haswell образца прошлого года. Полный перечень новых CPU для настольных систем выглядит так:

К сожалению, в вышеприведённом списке вы не найдёте ни одного оверклокерского процессора с индексом K. Это значит, что выпущенные год назад Core i7-4770K и Core i5-4670K остаются незатронутыми акцией Haswell Refresh и пока сохраняют свою актуальность.

Объяснение этого факта достаточно простое. Энтузиастов, которые обычно и приобретают процессоры с разблокированным множителем, вряд ли заинтересует незначительный прирост заявленной в спецификациях тактовой частоты, особенно если учесть, что он может быть получен за счёт элементарного разгона. Процессоры же, входящие в семейство Haswell Refresh, никаких других изменений в себе не несут. Они основываются на том же самом, что и предшественники, полупроводниковом ядре степпинга C0 и не имеют ровным счётом никаких дополнительных преимуществ. Произошедший в Haswell Refresh рост частоты опирается всего лишь на вызревание 22-нм техпроцесса, который был введён Intel в обращение в 2012 году. Оверклокерам же нужно что-то большее.

И это большее есть в ближайших планах Intel, называется оно Devil’s Canyon. Под этим кодовым именем подразумеваются новые Haswell K-серии, которые будут представлены в самое ближайшее время, но появятся в широкой продаже лишь к осени. На подготовку к выпуску этих предложений Intel требуется больше времени, но ожидание того стоит. В Devil’s Canyon планируется серьёзное изменение процессорной упаковки, которая в Haswell вызывает серьёзные нарекания. Теплопроводящий материал, проложенный между процессорным кристаллом и крышкой-теплораспределителем, будет заменён более эффективным, а сама крышка начнёт изготавливаться из другого сплава с лучшей теплопроводностью. Кроме того, изменения будут внесены в электрическую «обвязку» процессорного кристалла с целью улучшения «чистоты» питающих напряжений. В результате представители серии Devil’s Canyon, которые получат названия Core i7-4790K и Core i5-4690K, станут заметно более разгоняемыми даже без выполнения процедуры «скальпирования». Кроме того, в Devil’s Canyon заметно увеличатся и паспортные тактовые частоты. Например, в случае Core i7-4790K они будут достигать 4-гигагерцевой отметки даже без помощи турборежима. Правда, попутно возрастёт и расчётное тепловыделение — оно составит не 84, а 88 Вт.

Ну а пока старшими процессорами для платформы LGA1150 — из доступных в продаже — становятся обычные, неоверклокерские Core i7-4790 и Core i5-4690. Эти CPU напрочь лишены каких-либо разгонных возможностей и не позволяют увеличивать рабочие частоты выше установленных номиналом значений. Недоступно даже незначительное приращение множителя, которое было возможным в представителях семейств Sandy Bridge и Ivy Bridge. Единственные характеристики Haswell Refresh, которые могут быть улучшены энтузиастами, — это частота памяти и графического ядра. Иными словами, новые CPU предполагают эксплуатацию лишь в своём штатном режиме. Но за неимением каких-либо других вариантов мы протестировали именно такую пару старших представителей семейства Haswell Refresh.

Подробные характеристики этих моделей приведены в следующей таблице:

Core i7-4790 повышает тактовую частоту старшей линейки процессоров для платформы LGA1150 на 100 МГц, обгоняя, таким образом, на одну ступень и оверклокерский Core i7-4770K, и обычный Core i7-4771. В остальном это типичный Core i7 поколения Haswell: он имеет четыре ядра, поддерживает Hyper-Threading, располагает вместительным кешем третьего уровня объёмом 8 Мбайт и совместим с новыми инструкциями AVX2. Графическое ядро, как и у предшественников, относится к классу GT2, то есть располагает 20 исполнительными устройствами. Следует отметить, что благодаря технологии Turbo Boost 2.0 характерной частотой работы для Core i7-4790 является 3,8 ГГц.

Напряжение питания нашего экземпляра под нагрузкой составляло 1,225 В, в состоянии же простоя частота падала до 800 МГц, а напряжение — до 0,717 В.

Технологии обеспечения безопасности, включая vPro, TXT и VT-d, этим процессором поддерживаются в полном объёме. Иными словами, Core i7-4790 — это новый флагман для платформы LGA1150, но без возможности разгона.

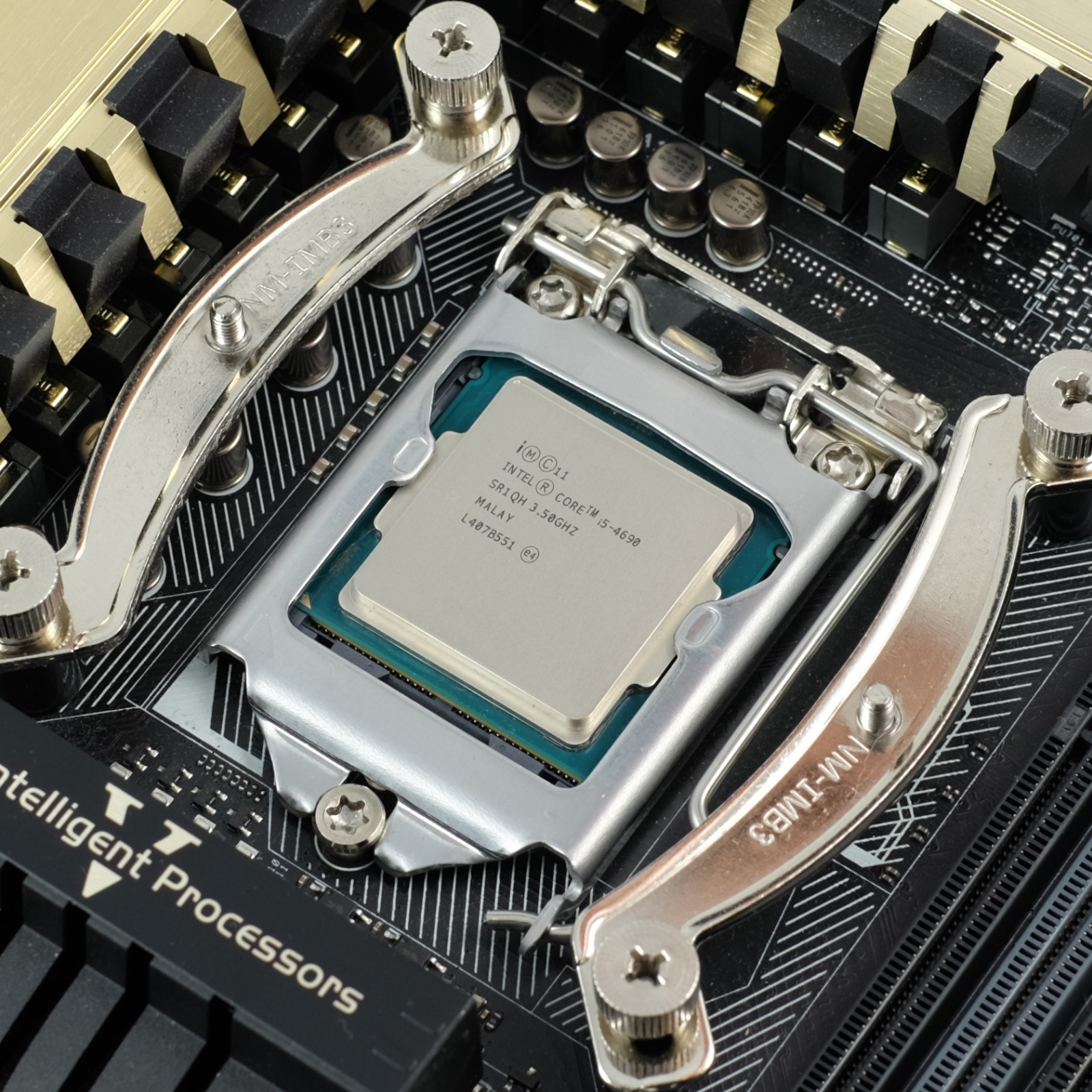

Core i5-4690 — это процессор попроще: в отличие от представителей флагманской серии, в нём нет технологии Hyper-Threading, на 2 Мбайт сокращён L3-кеш и немного ниже тактовая частота. Тем не менее Core i5-4690 смог занять положение старшей модели в серии Core i5: его частота на 100 МГц выше, чем у Core i5-4670, — она составляет от 3,5 до 3,9 ГГц. Благодаря же турборежиму наиболее типичной частотой работы Core i5-4690 становится 3,7 ГГц — это всего на 100 МГц меньше, чем у Core i7-4790.

Напряжение Core i5-4690 под нагрузкой составило 1,195 В, но в состоянии простоя он, как и старший собрат, сбавлял частоту до 800 МГц, а напряжение — до 0,718 В.

Графическое ядро в Core i5-4690 ровно такое же, как и у процессора Haswell Refresh серии Core i7, нет никаких дополнительных ограничений ни в поддерживаемых наборах инструкций, ни в технологиях безопасности.

Новые процессоры Haswell Refresh никаких специальных требований на материнские платы не накладывают. Они совместимы с любыми LGA1150-платформами, в том числе и с теми, которые были выпущены год назад, в момент анонса обычных процессоров Haswell. Но, несмотря на это, одновременно с выходом новых процессоров Intel выпустила и новые наборы логики для LGA1150-систем — Z97 и H97. О них следует поговорить отдельно.

⇡#Чипсеты девятой серии

В целом история с анонсом наборов логики Z97 и H97 примерно такая же, как и с Haswell Refresh. Эти чипсеты не несут никаких заметных улучшений, да и не нужны для сопровождения новых процессоров. Единственное более-менее логичное объяснение их появления — это предварительная подготовка почвы для процессоров следующего поколения, Broadwell, которые, как ожидается, будут совместимы с экосистемой LGA1150 лишь частично.

Согласно имеющейся информации, процессоры Broadwell предъявляют дополнительные требования к реализованной на материнской плате системе питания. Поэтому они, скорее всего, не будут совместимыми с LGA1150-платами, выпущенными в прошлом году. Появление же новых и более современных наборов логики девятой серии должно дать толчок к разработке и выпуску LGA1150-плат второй очереди, которая уже должна обладать совместимостью с Brodawell без каких-либо оговорок. Поэтому одним из основных свойств наборов логики Z97 и H97 Intel называет совместимость с будущими CPU: теперь она заложена на уровне эталонного дизайна конвертера питания материнских плат. Неудивительно, что в первых строках характеристик новых чипсетов значится «поддержка процессоров Intel Core 4-го и 5-го поколений», в то время как чипсеты восьмой серии формально совместимы лишь с Haswell.

Существует и ещё один нюанс, касающийся поддержки процессоров. По какой-то причине, говоря о своих оверклокерских чипах Devil’s Canyon, компания Intel указывает на их работоспособность в платах с чипсетом Z97 и хранит молчание относительно совместимости с Z87. Вполне возможно, это такой маркетинговый трюк, но исключать, что новые LGA1150-платы смогут в каких-то аспектах работать с Core i7-4790K и Core i5-4690K лучше старых, пока нельзя.

Если же закрыть глаза на не до конца понятную пока ситуацию с поддержкой процессоров, то новые наборы логики выглядят как простое эволюционное обновление Z87 и H87. При этом основное преимущество Z97 и H97 заключается в появлении новых возможностей, связанных с построением дисковой подсистемы. В частности, данные наборы логики совершают первый шаг в сторону внедрения перспективных интерфейсов для подключения твердотельных накопителей — SATA Express и M.2.

При этом характеристики Z97 и H97 почти одинаковы, разница между ними кроется лишь в их позиционировании. Z97 по традиции ориентируется на энтузиастов и оверклокеров, поддерживая разгон процессора и мульти-GPU-конфигурации. H97 — более консервативный вариант, который дешевле, но при этом не допускает деления процессорных линий PCI Express, не даёт разгонять процессор, зато поддерживает систему администрирования Intel Small Business Advantage.

Главное же нововведение в чипсетах девятой серии — это технология Rapid Storage версии 13. В новой версии эта технология приобретает совместимость с накопителями, подключаемыми не только через интерфейс SATA, но и по шине PCI Express. Проще говоря, это означает, что интеловский дисковый драйвер теперь будет видеть и AHCI, и NVMe PCI Express-устройства, позволяя применять к ним почти все заложенные в Rapid Storage Technology функции. Например, их можно делать загружаемыми дисками, создавать с их участием гибридные конфигурации на базе Smart Response Technology (SRT) и тому подобное. Единственное ограничение — накопители с интерфейсом PCI Express не могут быть вовлечены в RAID-массивы.

Что же касается собственно режимов RAID, то для SATA-дисков тут почти всё остаётся по-старому. Чипсетами поддерживаются массивы уровней 0, 1, 10 и 5, при этом в массиве с зеркалированием из двух или четырёх твердотельных накопителей (уровень 0) возможна работа команды TRIM для всех входящих в его состав участников.

Ещё одно усовершенствование в Rapid Storage Technology 13 — это появление поддержки конфигураций с 16 Гбайт оперативной памяти в технологии Intel Rapid Start. Напомним, эта технология позволяет при переходе системы в состояние глубокого сна сохранять дамп памяти на SSD — с тем, чтобы процесс «просыпания» происходил быстрее, а во время самого сна системе не требовалось питание для поддержания состояния оперативной памяти. Раньше работа этой технологии допускалась лишь в системах с 8 Гбайт памяти, но теперь ограничение снято.

В остальном же никаких значимых нововведений не видно. Z97 и H97, как и их предшественники, поддерживают до шести интерфейсов SATA 6 Гбит/с, до шести USB 3.0-портов и до восьми линий PCI Express 2.0. При этом, очевидно, пара чипсетных линий PCI Express может быть использована не только для подключения дополнительных контроллеров или реализации слотов расширения, но и для установки на платы одного слота M.2 или одного порта SATA Express. Это значит, что интерфейсы для подсоединения накопителей нового поколения, реализованные на базе наборов системной логики девятой серии, могут обеспечить максимальную пропускную способность порядка 1 Гбайт/с, что на 67 процентов больше, чем выдают привычные порты SATA 6 Гбит/с.

Впрочем, схема реализации всех скоростных портов в новых чипсетах осталась столь же неочевидной, как и была раньше. Она вновь подчиняется фирменной схеме Flex IO, но теперь в уравнение добавилось ещё одно неизвестное — слот M.2 или порт SATA Express. Суть в том, что суммарно Z97 и H97 имеют по 18 каналов для реализации высокоскоростных портов. Четыре канала предназначаются для портов USB 3.0, четыре — для SATA 6 Гбит/с и шесть — для линий PCI Express 2.0. Оставшиеся же четыре канала не имеют жёстко зафиксированной функциональности: два из них могут использоваться как для PCI Express, так и для USB 3.0, а вторая пара может играть роль либо PCI Express, либо SATA 6 Гбит/с. Поэтому производители материнских плат при проектировании своих продуктов вынуждены выбирать между различными конфигурациями. Например, если на плате присутствует шесть чипсетных USB 3.0 и шесть SATA 6 Гбит/с, то чипсетных линий PCI Express 2.0 можно получить максимально только шесть. Кроме того, существует и ещё одно ограничение: суммарное количество линий PCI Express не должно быть больше восьми.

Теперь в описанную схему добавляются ещё и интерфейсы M.2 или SATA Express, о появлении поддержки которых в новых чипсетах говорит Intel. Как известно, для реализации слота M.2 актуального на данный момент типа M требуется один порт SATA и как минимум две линии PCI Express. Интерфейс же SATA Express требует два порта SATA и минимум две линии PCI Express. На первый взгляд, добавление таких интерфейсов на материнскую плату с чипсетом, имеющим только восемнадцать каналов под высокоскоростные порты, должно заметно истощить её возможности расширения. Но, к счастью, в M.2 и SATA Express интерфейсы SATA и PCI Express никогда не используются одновременно. Поэтому Intel решила отдать для них каналы под номерами 13 и 14, те самые, которые могут переключать свою функциональность между SATA и PCI Express. Конечно, производители плат вольны задействовать для M.2 и SATA Express и другие SATA-порты и линии PCI Express или даже прибегать к услугам внешних контроллеров. Но поддержка Rapid Storage Technology 13 для накопителей, подключённых по шине PCI Express, возможна только в том случае, если они работают через 13-й и 14-й каналы чипсета. И это значит, что наличие на плате, основанной на чипсете девятого поколения, PCI Express-накопителя, который подключён в соответствии с интеловской схемой, уменьшает количество рабочих портов SATA 6 Гбит/с до четырёх.

Несмотря на то, что новых возможностей в наборах логики девятой серии не так много, производители материнских плат восприняли их анонс с большим энтузиазмом. Все ведущие бренды полностью обновили свои линейки LGA1150-материнок, однако свежие платы в большинстве своём не предлагают никаких принципиально новых функций. Тем не менее 3DNews следит за появлением действительно интересных новинок — пара обзоров уже опубликована, плюс мы продолжим публиковать их на нашем сайте.
