⇡#Предисловие

На сегодняшний день можно констатировать тот факт, что ситуация с ценами на видеокарты с графическими процессорами AMD нормализовалась. Во-первых, потому, что ажиотаж вокруг криптовалют практически сошёл на нет ввиду их нерентабельности. Во-вторых, сама AMD смогла справиться с дефицитом графических процессоров и в полной мере обеспечить ими своих партнёров. В подтверждение этому недавно на всех новостных сайтах Hi-Tech-направленности появилась информация о начале приёма заказов на Radeon R9 по ценам, максимально близким к рекомендованным.

Таким образом, в ближайшем будущем эти видеокарты должны стать ещё привлекательнее, так что можно начинать присматриваться к оригинальным версиям с весьма интересными характеристиками. В частности, компания Micro-Star Int'l Co., Ltd. представила несколько видеоадаптеров с вдвое увеличенным объёмом памяти. Разумеется, как и обычные версии, они оснащены оригинальными системами охлаждения и имеют повышенные частоты графического процессора. Одной из таких интересных видеокарт является MSI Radeon R9 270X Gaming 4 Гбайт, которую мы сегодня и изучим.

Основной темой тестирования будет изучение необходимости в четырёх гигабайтах видеопамяти на Radeon R9 270X в современных играх.

⇡#Технические характеристики и рекомендованная стоимость

Технические характеристики и стоимость видеокарты MSI Radeon R9 270X Gaming приведены в таблице в сравнении с эталонным вариантом AMD Radeon R9 270X.

⇡#Упаковка и комплектация

Упаковка видеокарт серии Gaming оформлена одинаково для разных моделей: она привлекательна внешне и в достаточной степени информативна. На лицевой стороне приведены модель видеокарты и некий дракон.

Обратная сторона расскажет потенциальным покупателям о характеристиках видеокарты, минимальных системных требованиях и прочих особенностях продукта.

В комплекте с видеокартой поставляются два кабеля-переходника для подключения дополнительного питания, компакт-диск с драйверами и утилитами, а также краткая инструкция по установке.

Выпускается видеокарта в Китае. Гарантийный срок равен трём годам, а рекомендованная стоимость составляет 239 долларов США, что на 20% выше рекомендованной цены эталонных версий Radeon R9 270X с двумя гигабайтами видеопамяти на борту. По данным «Яндекс.Маркета», на момент подготовки статьи в российской рознице средняя цена данной видеокарты составляла 8 300 рублей.

⇡#Дизайн и особенности печатной платы

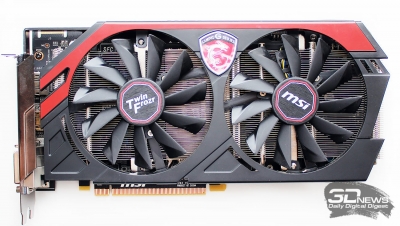

Видеокарты MSI серии Gaming имеют одинаковый дизайн: всю их лицевую сторону закрывает кулер с ярко-красной полосой на кожухе и логотипом между вентиляторами.

Размеры MSI Radeon R9 270X Gaming составляют 261х117х38 мм, а весит она чуть больше 770 граммов. Отметим, что все выходы и разъёмы видеокарты аккуратно закрыты пластиковыми колпачками.

Как и эталонная версия Radeon R9 270X, MSI Radeon R9 270X Gaming оснащена двумя выходами DVI (Dual-Link), одним выходом HDMI версии 1.4a и одним DisplayPort версии 1.2, разместившимися рядом с решёткой для частичного выброса нагретого воздуха за пределы корпуса системного блока.

На своих стандартных местах расположены интерфейсный разъём для создания CrossFireX-тандема из двух таких видеокарт, а также два шестиконтактных разъёма для подключения дополнительного питания.

Система охлаждения крепится к видеокарте четырьмя винтами по периметру графического процессора, так что снимается она довольно просто. Под ней обнаруживается пластина, закрывающая все микросхемы видеопамяти и силовые ключи.

Чтобы снять её, придётся приложить небольшое усилие, так как термопрокладки держат эту пластину довольно прочно.

Для питания графического процессора на MSI Radeon R9 270X Gaming предусмотрены сразу шесть фаз, сгруппированные на площадке между выходами видеокарты и графическим процессором.

Ещё три фазы питания (для памяти и силовые цепи) размещены в более привычном месте — справа от GPU. На MSI Radeon R9 270X Gaming установлены твердотельные конденсаторы Solid CAP с алюминиевым сердечником, ультранизким ESR-сопротивлением и гарантированным сроком службы 10 лет, экономичные конденсаторы Hi-c CAP с повышенной до 93% энергетической эффективностью, а также усовершенствованные Super Ferrite Choke-катушки (SFC) с сердечником из феррита с высокой проводимостью, повышенными на 30% энергоёмкостью и на 20% энергоэффективностью. Катушки ещё и должны работать при температуре на 35 градусов Цельсия ниже штатных вариантов. Добавим также, что все компоненты видеокарты соответствуют американскому военному стандарту Military Class IV (MIL-STD-810G). В общем, перед нами всё то оснащение, которое применяется MSI в топовых продуктах.

Кроме того, на MSI Radeon R9 270X Gaming установлен новый восьмифазный PWM-контроллер управления питанием IR 3563B.

Например, всем известная многофункциональная утилита MSI Afterburner поддерживает изменение напряжений посредством данного контроллера, что наверняка придётся по душе экстремальным оверклокерам. Из дополнительных функциональных возможностей отметим наличие на печатной плате переключателя выбора версии BIOS, а также трех контактных площадок для измерения напряжений мультиметром.

Кристалл графического процессора нашего экземпляра MSI Radeon R9 270X Gaming выпущен по 28-нм техпроцессу на Тайване на 30-й неделе 2013 года (вторая половина июля):

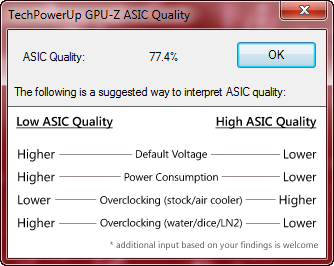

Если у эталонных версий AMD Radeon R9 270X базовая частота графического процессора в 3D-режиме составляет 1000 МГц и может увеличиваться до 1050 МГц, то на MSI Radeon R9 270X Gaming она равна 1030 МГц и может возрастать вплоть до 1120 МГц. Это не рекордный разгон для заводских R9 270X, но всё же на 6,7% выше номинала. В 2D-режиме частота снижается до 300 МГц. Значение ASIC Quality попавшего к нам кристалла равно 77,4%.

На видеокарте установлены четыре гигабайта видеопамяти стандарта GDDR5, расположенные в восьми микросхемах FCFBGA-упаковки на лицевой стороне печатной платы. С производителем чипов с точки зрения оверклокинга нам не повезло — это не отличающаяся хорошим оверклокерским потенциалом Elpida (маркировка W4032BАBG-60-F):

Теоретическая эффективная частота работы таких микросхем равна 6000 МГц, но в MSI не стали отступать от стандартной частоты эталонных Radeon R9 270X, ограничившись эталонными 5600 МГц. В 2D-режиме частота работы видеопамяти MSI Radeon R9 270X Gaming снижается до 600 МГц.

Спецификации видеокарты MSI Radeon R9 270X Gaming следующие.

Переходим к системе охлаждения, оценке её эффективности и уровня шума.

⇡#Система охлаждения — эффективность и уровень шума

На видеокарте установлена улучшенная версия оригинальной системы охлаждения MSI Twin Frozr IV.

Её конструкция достаточно проста, но имеет несколько интересных особенностей. Большой никелированный алюминиевый радиатор состоит из тонких и длинных рёбер, пронизанных тепловыми трубками. Всего трубок четыре, три из них имеют диаметр 6 мм, а одна — 8 мм:

Трубки, изготовленные по технологии SuperPipe, имеют вдвое увеличенную скорость теплообмена и передают тепло от медного никелированного основания к пластинам радиатора. Все места сопряжений аккуратно пропаяны.

Вся конструкция охлаждается двумя 100-мм вентиляторами с технологией Propeller Blade, суть которой сводится к наличию специального дефлектора на конце каждой лопасти, благодаря которому удалось увеличить объём воздушного потока.

Скорость вращения вентиляторов регулируется PWM-управлением и, по данным мониторинга, может изменяться в диапазоне от 1000 до 3030 об/мин.

На обратной стороне платы установлена защитная пластина с изоляционной прокладкой, а о металлической пластине-радиаторе на памяти и силовых элементах мы уже рассказывали выше.

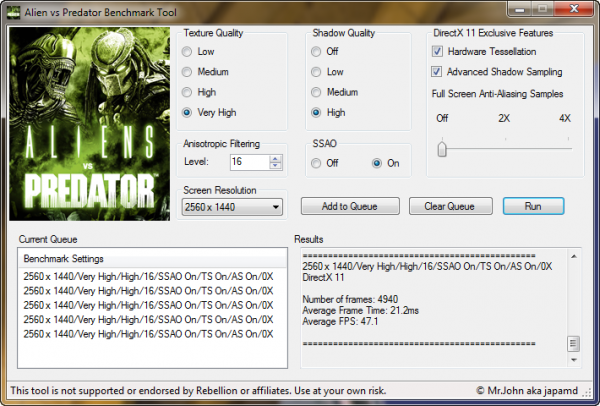

Для проверки температурного режима работы видеокарты MSI Radeon R9 270X Gaming в качестве нагрузки мы использовали пять циклов теста весьма ресурсоёмкой игры Aliens vs. Predator (2010) при максимальном качестве графики в разрешении 2560х1440 пикселей с анизотропной фильтрацией уровня 16х, но без MSAA-сглаживания. В этом режиме тестирования видеокарта прогревалась сильнее, чем при включении MSAA.

Для мониторинга температур и всех прочих параметров применялись программа MSI Afterburner версии 3.0.0 beta 19 и утилита GPU-Z версии 0.7.8. Все тесты проводились в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи, при средней комнатной температуре около 25 градусов Цельсия.

Как выяснилось во время теста, в автоматическом режиме работы вентиляторов системы охлаждения MSI Radeon R9 270X Gaming температура графического процессора устанавливается на отметке 74 градуса Цельсия.

При этом максимальная скорость вентиляторов увеличилась до 1700 об/мин, или 36% мощности. Если её поднять до максимальных 3030 об/мин, то пиковая температура графического процессора снизится ещё на 10 градусов Цельсия — до итоговых 64 градусов.

Конечно же, шумит видеокарта в таком режиме довольно сильно, а вот как она по этому параметру выглядит в сравнении с конкурентами, мы с вами сейчас выясним.

Наша методика не претерпела изменений. Измерение уровня шума систем охлаждения видеокарт осуществлялось с помощью электронного шумомера CENTER-321 после часа ночи в полностью закрытой комнате площадью около 20 м² со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлась только система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора/турбины кулера. Материнская плата, в которую была вставлена видеокарта с установленной на неё системой охлаждения, размещалась на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 29,8 дБА, а субъективно комфортный (не путать с низким) уровень шума при измерениях с такого расстояния находится около отметки 36 дБА. Скорость вращения вентиляторов изменялась во всём диапазоне их работы с помощью специального точного контроллера путём изменения питающего напряжения с шагом 0,5 В.

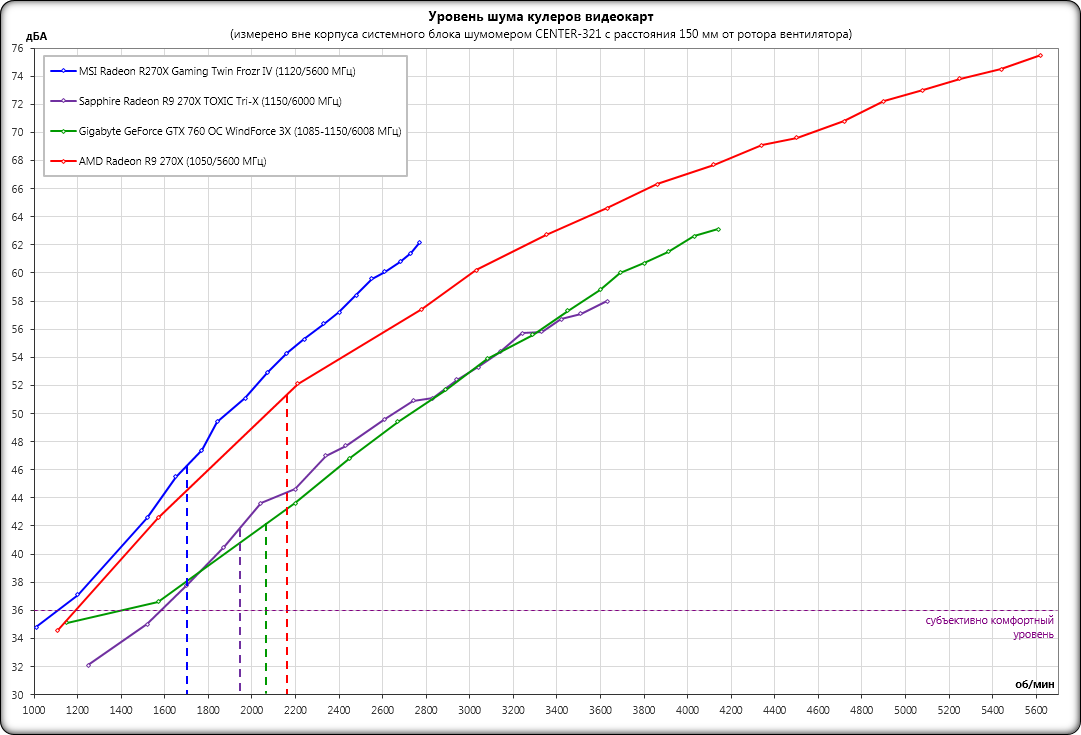

Для сравнения уровня шума системы охлаждения MSI Radeon R9 270X Gaming в диаграмму мы включили результаты измерений уровня шума эталонной AMD Radeon R9 270X, а также оригинальных Sapphire Radeon R9 270X TOXIC Tri-X и Gigabyte GeForce GTX 760 OC WindForce 3X. Вертикальными пунктирными линиями соответствующего цвета отмечены верхние границы скорости систем охлаждения при их автоматической PWM-регулировке.

MSI Twin Frozr IV вполне закономерно шумит меньше, чем эталонный кулер AMD Radeon R9 270X, однако двум оригинальным видеокартам других производителей она всё же проиграла: и Sapphire, и Gigabyte при автоматической регулировке шумят меньше MSI. Тем не менее в целом на фоне тихого системного блока MSI Radeon R9 270X Gaming не слишком выделяется во время тестирования и уж точно не дискомфортна. А если добавить к этому высокую эффективность, то можно признать, что система охлаждения вполне удачна.

⇡#Оверклокерский потенциал

Оверклокерский потенциал MSI Radeon R9 270X Gaming нас, прямо сказать, не впечатлил. Частоту графического процессора удалось поднять только на 80 МГц, а видеопамяти — на 680 эффективных мегагерц.

При любом дальнейшем повышении частот либо проявлялись дефекты изображения, либо видеокарта зависала. Итоговые частоты видеокарты после разгона составили 1200/6280 МГц.

Со столь скромным разгоном температурный режим работы видеокарты изменился незначительно. Максимальная температура графического процессора увеличилась на 3 градуса Цельсия — до 77 градусов, а скорость вентиляторов повысилась всего на 60~70 об/мин.
