⇡#Введение

Летом прошлого года мы изучали и тестировали компактную систему жидкостного охлаждения Cooler Master Seidon 120XL, и результаты этого тестирования предсказать было не так уж и трудно. По эффективности и уровню шума система умудрилась проиграть даже воздушным кулерам среднего ценового диапазона, не говоря уже про суперкулеры. Но были и плюсы: универсальность, компактность, простота установки и эксплуатации. В общем-то, такая ситуация типична для всех систем данного класса и размеров.

В принципе, повысить эффективность таких систем, которые бы при этом умещались внутри корпуса системного блока, — задача нетривиальная. И тем не менее запас по модернизации у них имеется. По всей видимости, нашу прошлогоднюю критику не оставили без внимания, и перед инженерами Cooler Master поставили задачу серьёзно доработать компактную СВО. В результате в новой модели — Cooler Master Nepton 140XL — не осталось ни одного компонента от ее предшественницы.

Как это сказалось на эффективности и уровне шума системы — мы с вами сегодня и узнаем. Здесь же добавим, что в ассортименте Cooler Master появилась и новая старшая модель — Nepton 280L, которую в перспективе мы также надеемся получить на тесты.

⇡#Технические характеристики и рекомендованная стоимость

Технические характеристики системы жидкостного охлаждения Cooler Master Nepton 140XL приведены в таблице в сравнении с предыдущей моделью — Cooler Master Seidon 120XL.

Бегло сопоставив характеристики систем, можно отметить, что новая Nepton 140XL имеет увеличенный радиатор и вентиляторы, помпу другого типа и новый водоблок, толстые и более длинные шланги, а также более высокую стоимость — на 10 долларов США.

⇡#Упаковка и комплектация

Система охлаждения поставляется в картонной коробке размерами 317х152х200 мм, на лицевой стороне которой приведены фото охладителя, названия компании-производителя и модели, а также три ключевые особенности.

Обратная и боковые стороны коробки максимально информативны. Здесь и подробные технические характеристики, и перечень поддерживаемых платформ, и размеры радиатора и водоблока, и даже диаграмма, согласно которой Nepton 140XL должна выигрывать сразу 35 градусов Цельсия у «боксового» кулера процессора Intel Core i7-4770K.

Внутри картонной коробки обнаруживается дополнительная оболочка с отсеками, в которых и размещены компоненты системы.

Кроме самой Nepton 140XL и вентиляторов, в комплекте поставки можно найти полный набор креплений, винтов, втулок и шайб, инструкцию по установке, соединительный кабель для вентиляторов и термопасту.

Система охлаждения выпускается в Китае — и на неё должна предоставляться двухлетняя гарантия. Что касается рекомендованной стоимости, то она, как уже было отмечено ранее, всего на 10 долларов США выше, чем была на Seidon 120XL и составляет 99,99 доллара США. В российских магазинах на момент подготовки материала Nepton 140XL ещё замечена не была.

⇡#Особенности конструкции

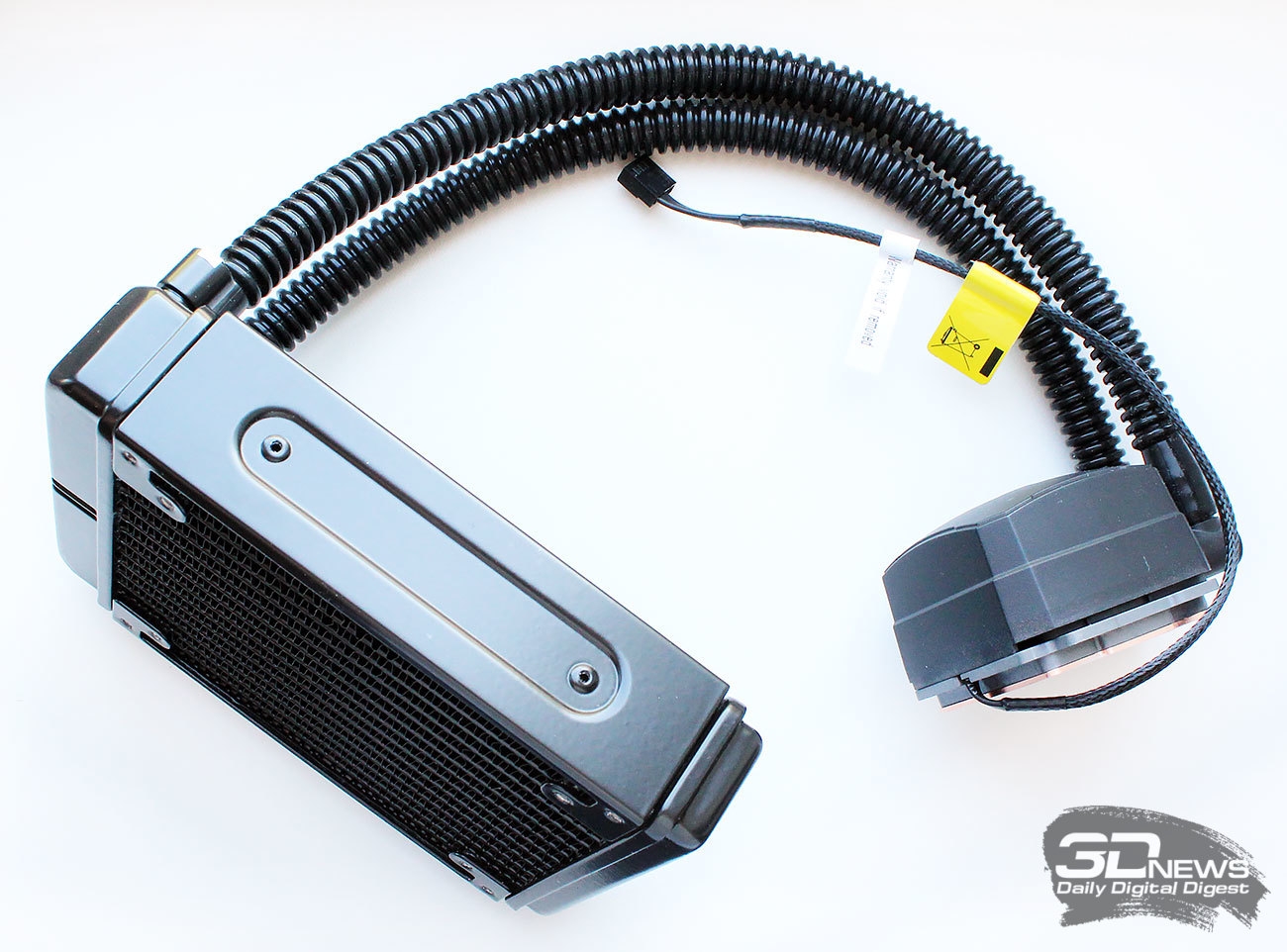

Пожалуй, единственное, что не изменилось в Cooler Master Nepton 140XL в сравнении с Seidon 120XL, — это компоновка, так как система по-прежнему представляет собой сочетание радиатора и блока помпы с водоблоком, соединённых трубками.

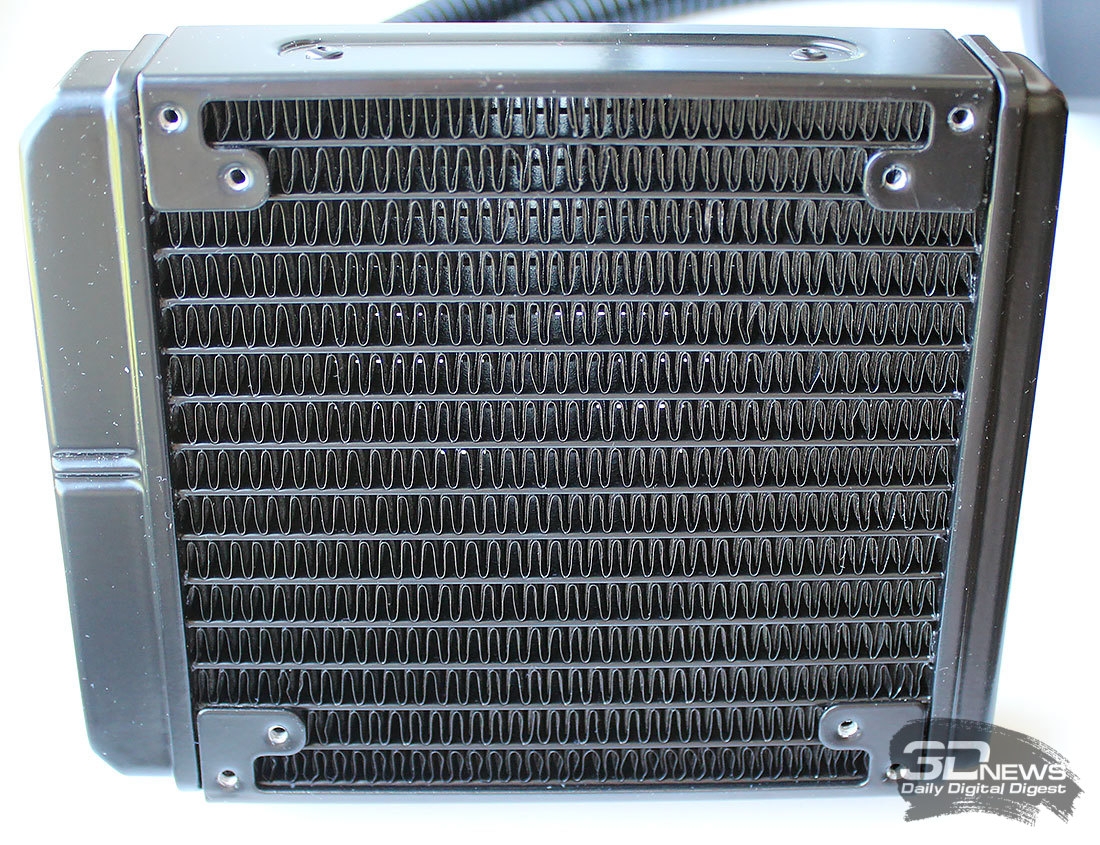

Однако сами изменения очевидны. В первую очередь — это увеличенный радиатор. Теперь его размеры составляют 172х139х49,1 мм, а толщина «рабочего тела» равна 37 мм. По информации самой Cooler Master, площадь радиатора возросла на 35%, а это, напомним, ключевая характеристика для систем жидкостного охлаждения.

Вместе с тем конструкция и материал радиатора остались прежними. Он выполнен из алюминия и состоит из 14 плоских каналов, по которым движется хладагент и между которыми приклеена перфорированная гофролента.

Как и её предшественники, Cooler Master Nepton 140XL герметична, заправлена охлаждающей жидкостью и полностью готова к эксплуатации.

Следующее визуальное изменение касается соединительных трубок: их внешний диаметр увеличен на 66% — с прежних 9 мм до 15 мм.

Во избежание перегибов, трубки имеют рифлёную внешнюю поверхность, но они всё же не чрезмерно жёсткие, как это нередко бывает в таких случаях. На фитингах радиатора трубки надёжно опрессованы.

Увеличение размеров радиатора и диаметра тепловых трубок привело к двукратному увеличению объёма охлаждающей жидкости внутри системы, что также должно положительно сказаться на её эффективности.

Что касается помпы, то на ней фитинги поворотные — это облегчит ориентацию шлангов внутри корпуса системного блока.

Правда, поворачиваются они с большим трудом. О самой помпе информации немного: заявлено, что её производительность повышена на 35%, но конкретных цифр Cooler Master не приводит. Керамический подшипник должен прослужить 70 000 часов, или более 8 лет непрерывной работы, а уровень шума не должен превышать 25 дБА.

Оптимизирован и медный водоблок. Теперь его микроканальная структура имеет продольное углубление в средней части, а также ламель для более равномерного распределения потока жидкости по всей площади рёбер, как это практикуется в профессиональных комплектах жидкостного охлаждения.

Основание водоблока обработано всего лишь удовлетворительно, но оно вполне ровное, претензии к полученному нами отпечатку предъявить сложно.

К слову, в североамериканском подразделении Cooler Master нами замечена система охлаждения Glacer 240L, своей конструкцией ну очень уж напоминающая Swiftech H220. Так вот, у неё контактная поверхность водоблока обработана до зеркального состояния, не то что здесь. Добавим, что в крышке помпы по периметру логотипа Cooler Master есть белая подсветка.

Ещё одной оптимизацией Cooler Master Nepton 140XL стали новые 140-мм вентиляторы серии JetFlo.

Это семилопастная модель с круглой рамкой, крыльчаткой диаметром 131 мм и 57-мм статором. Использование вентиляторов с огромным статором и, как следствие, большой «мёртвой» зоной под ним нас, прямо сказать, несколько смутило. Однако в Cooler Master особо обращают внимание, что крыльчатка этих вентиляторов имеет такие углы наклона лопастей, что воздушный поток концентрируется под ней, а не уходит в стороны.

То есть, по замыслу разработчиков, непродуваемых зон радиатора под вентиляторами быть не должно. Скорость вращения регулируется ШИМ-методом в диапазоне от 800 до 2000 об/мин. Все остальные характеристики вентилятора вы могли видеть выше в таблице.

Вентиляторы базируются на подшипнике скольжения с винтовой нарезкой (rifle bearing). Это простой и недорогой тип самосмазывающейся втулки, который Cooler Master использует во многих своих вентиляторах.

Его заявленный срок службы равен 40 000 часов. По электрической части вентиляторы оказались весьма «прожорливыми». При напряжении 12 В и силе тока 0,8 А энергопотребление этих моделей может достигать 9,6 Вт. И пусть по результатам наших измерений оно оказалось равным 8 Вт, для 140-мм вентиляторов это, на наш взгляд, довольно много.

Для снижения передачи вибраций и уменьшения уровня шума вентиляторы оснащены мягкими силиконовыми накладками на уголках крепления.

Вентилятор соприкасается с радиатором только через эти прокладки.

Кстати, на радиатор можно установить и 120-мм вентиляторы — на нём есть отверстия для их крепления. Добавим, что длина кабелей вентиляторов составляет 300 мм, но в комплекте ещё идёт Y-образный переходник-разветвитель, длина которого составляет 215 мм. То есть в целом такой длины кабелей должно хватить для подключения системы к материнской плате даже внутри очень просторного корпуса системного блока.

⇡#Cовместимость и установка

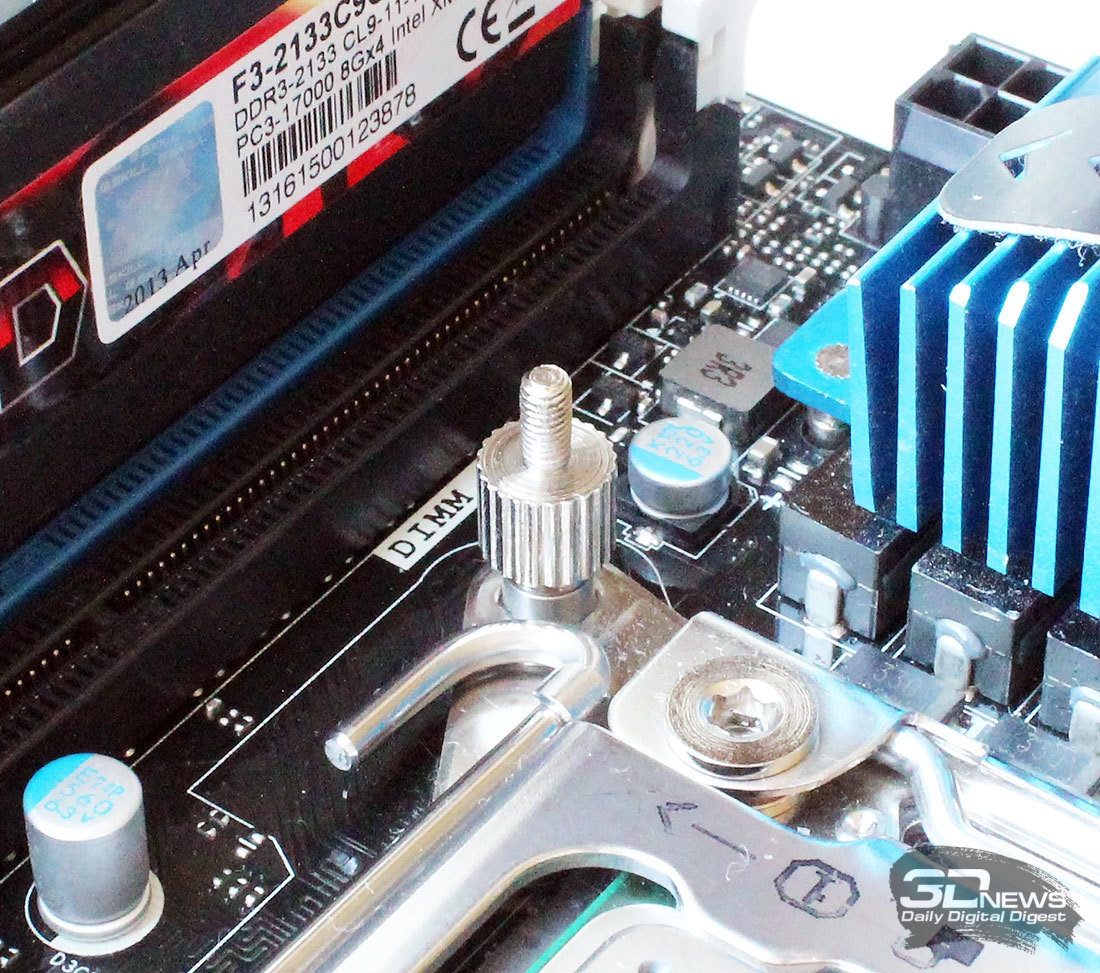

Cooler Master Nepton 140XL можно установить на любую современную платформу, и помочь в этом пользователям может подробная инструкция. Каждый раз описывая процедуру установки на платформу LGA2011, понимаешь, что у всех она принципиально одинакова, и повторяться, право слово, порядком надоедает. На приведённых ниже фото всё более чем понятно.

А вот с размещением радиатора внутри корпуса системного блока в нашем случае возникли проблемы, так как посадочного места под 140-мм вентиляторы в Antec Twelve Hundred попросту нет, а на места, где стоят 120-мм вентиляторы, радиатор не умещался.

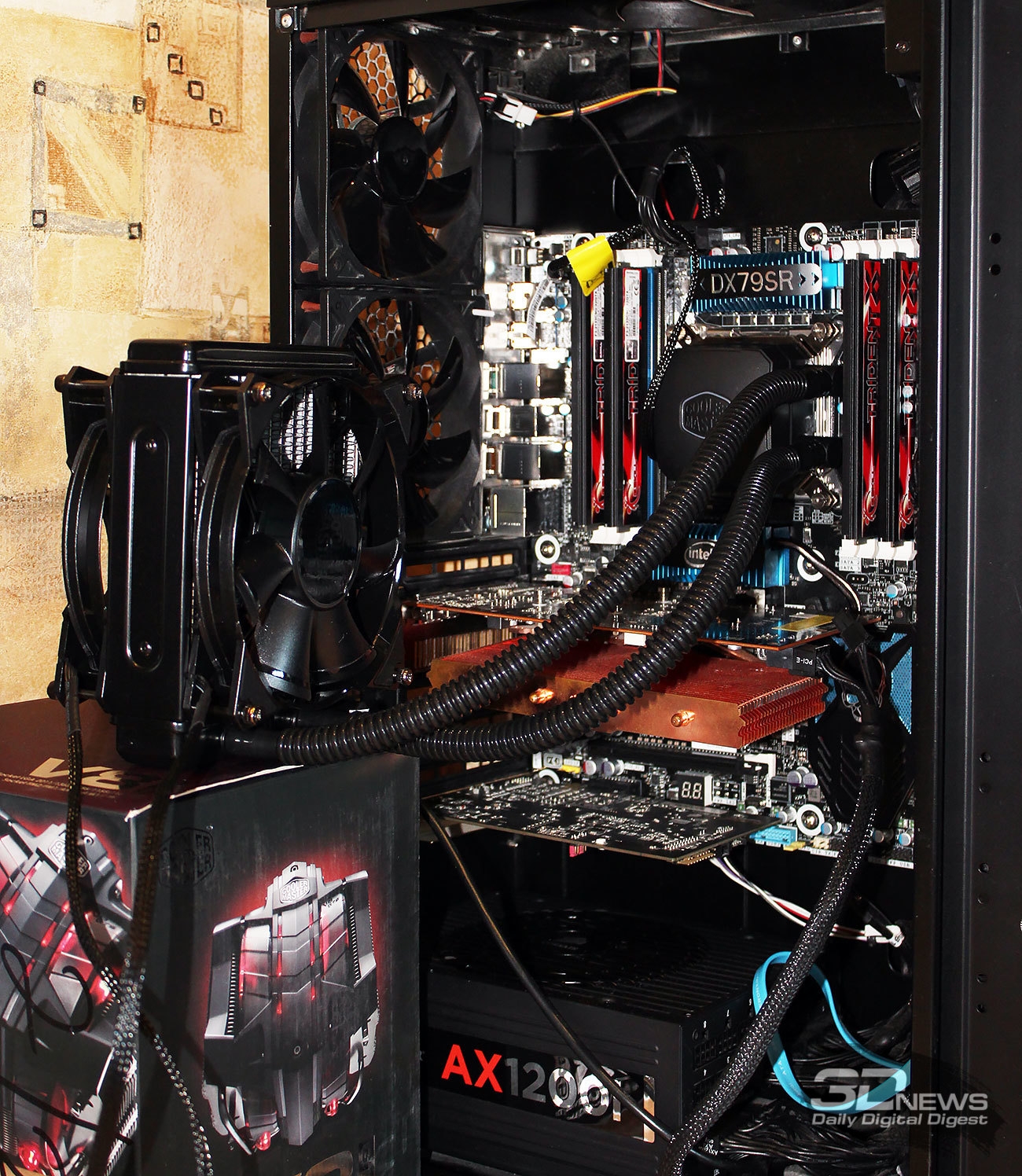

Поэтому нам пришлось разместить радиатор с вентиляторами Cooler Master Nepton 140XL вне корпуса системного блока — рядом с ним, закрепив водоблок с помпой на процессоре.

Данная конструкция далека от канонов эстетичности, но для проведения тестирования вполне пригодна.

Впрочем, сейчас становится всё больше корпусов системных блоков, в которых 120-мм вентиляторы уступают место 140-мм моделям, так что подобрать место для Nepton 140XL не будет сложно. В ассортименте самой Cooler Master приведено пять моделей корпусов системных блоков, с которыми Nepton 140XL совместима.
