⇡#Предисловие

В начале 2012 года компания AMD выпустила младшую сестру флагманской видеокарты того времени (Radeon HD 7970) — Radeon HD 7950. Тот анонс для оверклокеров оказался знаковым, поскольку отдельные экземпляры видеокарт на графическом процессоре Tahiti — в первую очередь основанные на эталонном дизайне — подвергались разблокировке до уровня Radeon HD 7970 и довольно приличному разгону. Таким образом, за рекомендованные 449 долларов США даже лишь слегка подкованные в тонкостях разблокировки и разгона пользователи могли получить полноценный Radeon HD 7970, стоивший на 100 долларов США дороже.

Ни для кого не секрет, что новая линейка видеокарт AMD Radeon серий R9 и R7, анонсированная в октябре 2013 года (то есть более чем на 1,5 года позже), включает в себя переименованную версию Radeon HD 7970 GHz Edition — Radeon R9 280X. А вот замена Radeon HD 7950 хоть и была упомянута под именем Radeon R9 280, но задержалась с фактическим появлением на рынке, зато почти сразу после анонса в марте текущего года её уже поджидало снижение рекомендованной цены с 279 до 249 долларов США.

В результате пользователи получили почти вдвое подешевевший Radeon HD 7950, который в оригинальном исполнении ещё и имеет заметно повышенные частоты. С одной из первых видеокарт данного класса — MSI Radeon R9 280 Gaming 3 Гбайт (R9 280 GAMING 3G) — мы и познакомимся в сегодняшней статье.

Сразу стоит добавить, что среди Radeon R9 280 так называемых эталонных видеокарт не будет, поэтому все производители не только разработали собственные печатные платы (или попросту заимствовали их с уже существующих моделей Radeon R9 280X), но и установили более высокую частоту графического процессора. Кроме того, на данный момент нет никакой информации о возможности разблокировки Radeon R9 280 до уровня R9 280X, поскольку видеокарты совсем недавно стали появляться на полках магазинов и массово этот вопрос никто пока не исследовал.

⇡#Технические характеристики и рекомендованная стоимость

Технические характеристики и стоимость видеокарты MSI Radeon R9 280 Gaming приведены в таблице в сравнении с соседними моделями в линейке MSI — видеокартами MSI Radeon R9 280X Gaming и MSI Radeon R9 270X Gaming.

* По состоянию на 21.06.2014.

Видеокарта поступила к нам в OEM-комплектации, поэтому сразу переходим к изучению её дизайна.

⇡#Дизайн и особенности печатной платы

Видеокарта выполнена в легко узнаваемом стиле MSI серии Gaming. Всю лицевую сторону закрывает оригинальная система охлаждения MSI Twin Frozr IV Advanced, не выходящая за пределы текстолита печатной платы.

Её размеры составляют 269x128x36 мм, где последнее значение — толщина. То есть при такой толщине можно использовать пару MSI R9 280 GAMING 3G в CrossFireX-режиме даже в ближайших друг к другу PCI-E-слотах материнской платы.

Набор выходов стандартный — такой же, как у старшей R9 280X или предшествующей ей HD 7970/HD 7950: один DVI-I с поддержкой высоких разрешений (Dual Link), один HDMI версии 1.4а и два mini DisplayPort версии 1.2.

Добавим только, что HDMI-выход имеет золотое напыление, что, по задумке маркетологов MSI, «должно способствовать снижению наводок и повышению качества передаваемого сигнала».

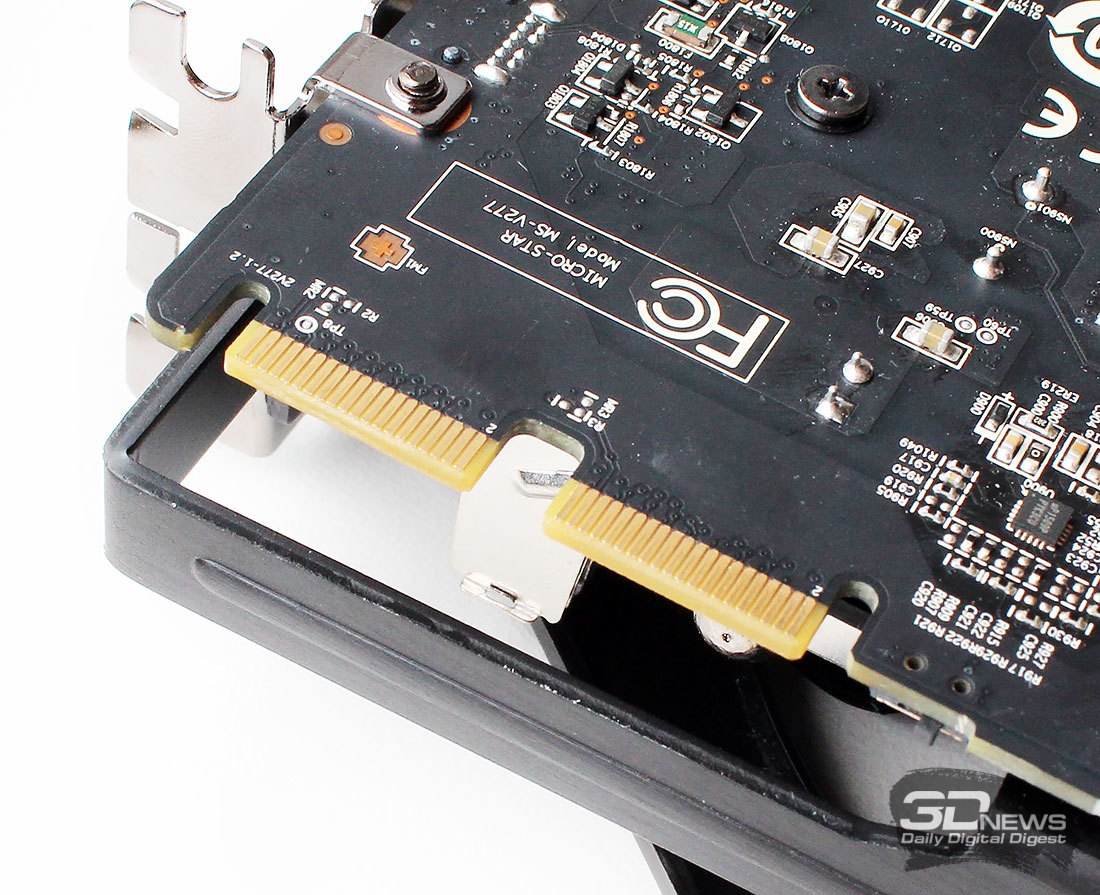

Два обычных разъёма для создания различных CrossFireX-конфигураций расположены на своих штатных местах и соседствуют с переключателем версии BIOS.

На месте также шести- и восьмиконтактный разъёмы для подключения дополнительного питания. При этом заявленное максимальное энергопотребление Radeon R9 280 составляет 250 ватт, то есть столько же, сколько у Radeon R9 280X, и примерно на 25 ватт больше, чем у Radeon HD 7950. В 2D-режимах видеокарта должна потреблять от 3 до 70 ватт. Что касается рекомендованной мощности блока питания для системы с одной такой видеокартой, то она должна составлять не менее 550 ватт.

Система охлаждения крепится четырьмя винтами по периметру графического процессора. Под ней можно было бы рассчитывать увидеть непосредственно текстолит платы, но его от глаз пользователя частично отделяет теплораспределительная пластина и небольшой алюминиевый радиатор на силовых цепях.

Чтобы «раздеть» видеокарту полностью, придётся отвернуть ещё несколько винтов, включая торцевые на панели с выходами.

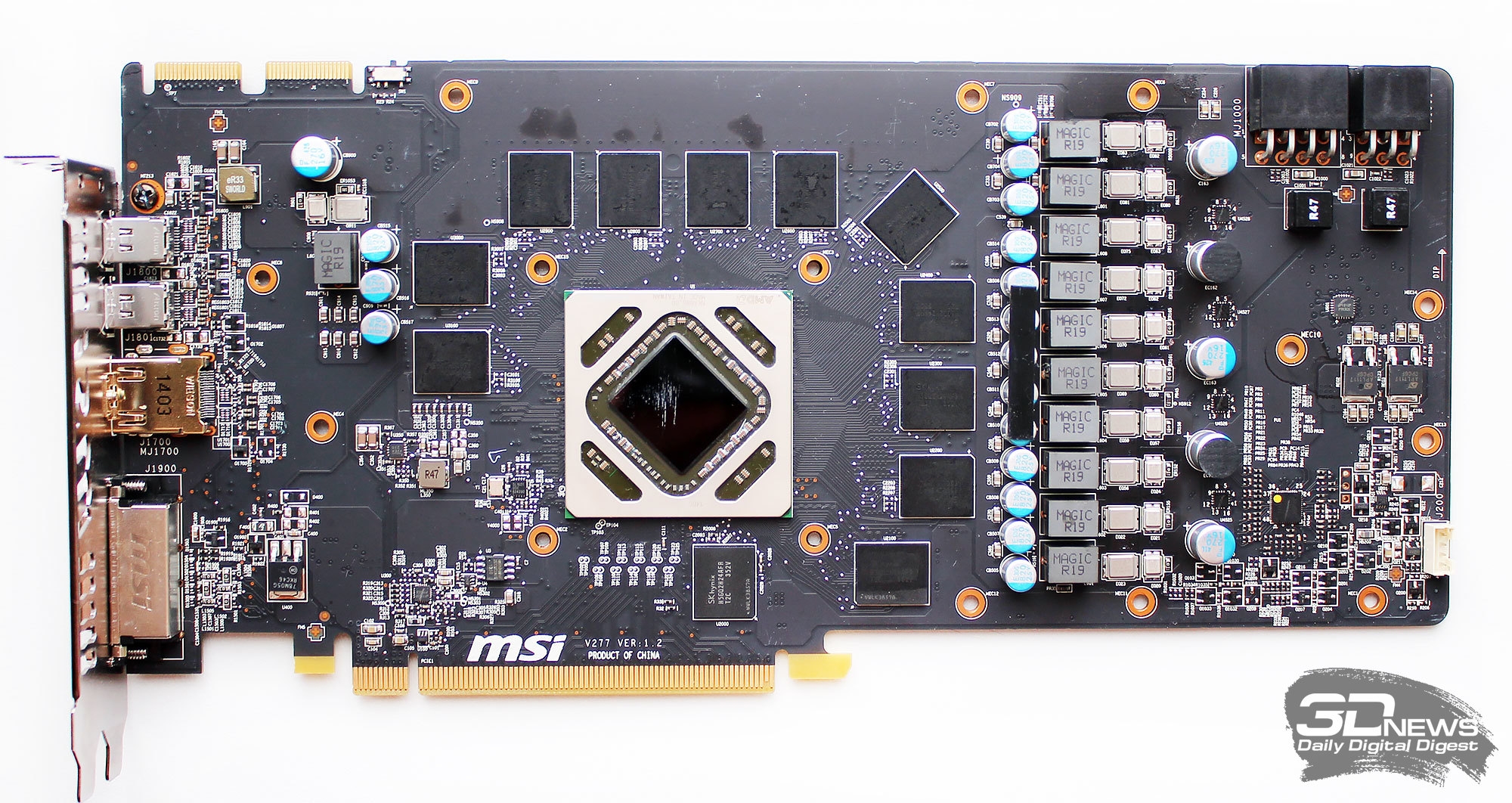

На первый взгляд, компоновка печатной платы видеокарты такая же, как и у старшей MSI Radeon R9 280X Gaming, базирующейся на эталонной печатной плате Radeon HD 7970, однако это всё же иная PCB.

Система питания состоит из одиннадцати фаз, десять из которых расположены справа от графического процессора строгой вертикальной линейкой, а ещё одна разместилась у панели с выходами. По всей видимости, на питание графического процессора отведено восемь из этих десяти фаз на силовых транзисторах DirectFET.

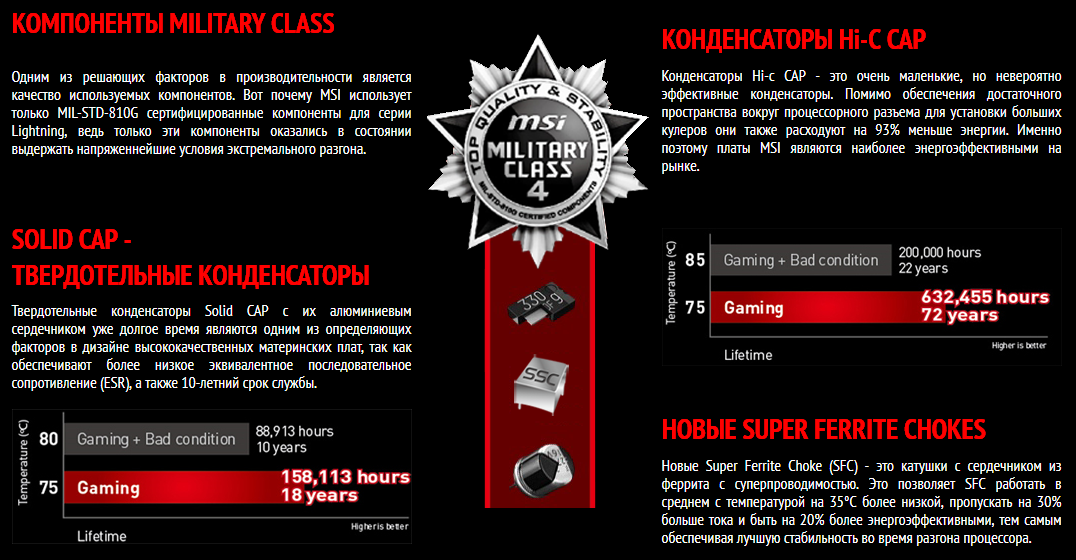

Ещё 2+1 фазы относятся к силовым цепям и микросхемам видеопамяти, однако сам факт оснащения Radeon R9 280 даже более мощной системой питания, нежели используемая на Radeon R9 280X, не может не радовать оверклокеров. Кроме того, все компоненты видеокарты MSI Radeon R9 280 Gaming соответствуют американскому военному стандарту Military Class IV (MIL-STD-810G).

В системе питания используются твердотельные конденсаторы Solid CAP с алюминиевым сердечником, ультранизким ESR-сопротивлением и гарантированным сроком службы 10 лет, а также экономичные конденсаторы Hi-c CAP с повышенной до 93% энергетической эффективностью. Не забыли инженеры и про новые SFC–катушки (Super Ferrite Choke) с сердечником из феррита с высокой проводимостью, повышенными на 20% энергоэффективностью и на 30% энергоёмкостью. Также в работе они должны быть холоднее сразу на 35 градусов Цельсия.

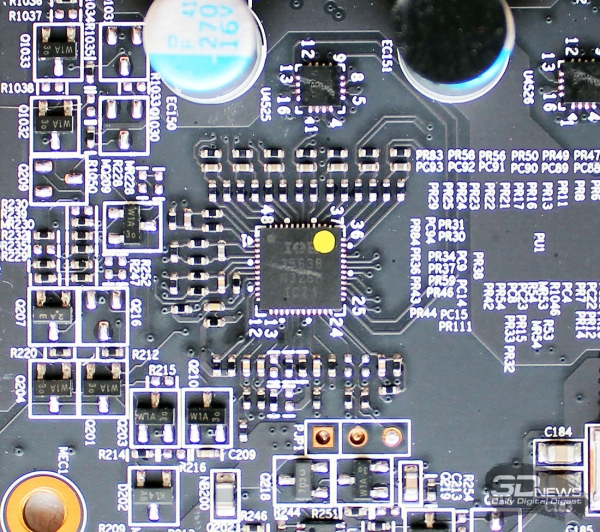

Управление питанием GPU осуществляется контроллером IOR 3563B производства International Rectifier.

Это восьмифазный контроллер, поддерживающий протокол I2C, с возможностью изменения напряжений в целях повышения энергосбережения, либо разгона. Кстати, посредством последней бета-версии MSI Afterburner напряжение на графическом процессоре данной модели Radeon R9 280 уже можно изменять.

Что касается графического процессора, то это самый обыкновенный Tahiti, выпущенный на Тайване по 28-нм технологическому процессу.

Кристалл площадью 352 мм², состоящий из примерно 4313 млн транзисторов, содержит в себе 1792 унифицированных шейдерных процессора, 112 текстурных блока и 32 блока растровых операций (ROPs). То есть в этом плане ни единого отличия от эталонных Radeon HD 7950 нет, да и быть не может. А вот частота GPU вместо прежних 800 МГц теперь может повышаться до 933 МГц. Более того, как мы уже упоминали в начале статьи, частота графического процессора не задаётся строго компанией AMD, а отдана на откуп производителям видеокарт, которые уже выпустили массу разогнанных версий. В частности, у нашей MSI Radeon R9 280 Gaming частота может быть равна 933, 972 или 1000 МГц — в зависимости от выбранного режима работы фирменного приложения MSI Gaming App. Если же эту утилиту не устанавливать и не задавать в ручную одну из трёх предустановок частоты GPU и режима работы вентиляторов кулера, то ядро видеокарты будет функционировать на 972 МГц в пике нагрузки. При переходе в 2D-режим частота снижается до 300 МГц одновременно со снижением напряжения.

ASIC-качество нашего экземпляра MSI Radeon R9 280 Gaming оказалось очень низким — всего 59,7%.

Видеокарта оснащается тремя гигабайтами видеопамяти стандарта GDDR5, набранной 12 микросхемами в FCFBGA-упаковке, которые распаянны на лицевой стороне печатной платы. Чипы выпущены компанией SK Hynix и имеют маркировку H5GQ2H24AFR T2C.

Как следует из спецификаций микросхем, их теоретическая эффективная частота работы в 3D-режиме составляет 5000 МГц, на которых и функционирует память MSI Radeon R9 280 Gaming. Ширина шины обмена с памятью видеокарты — 384 бит, так что результирующая пропускная способность видеопамяти может достигать 240 Гбайт/с. Таким образом, в плане объёма и скорости видеопамяти на Radeon R9 280 обошлось без каких-либо изменений в сравнении с прежней Radeon HD 7950. Добавим, что в 2D-режиме частота снижается до 600 эффективных мегагерц.

Таким образом, характеристики рассматриваемой сегодня видеокарты MSI следующие.

BIOS видеокарты вы можете скачать из файлового архива, а мы переходим к системе охлаждения, оценке её эффективности и уровня шума.

⇡#Системы охлаждения — эффективность и уровень шума

Итак, на MSI Radeon R9 280 Gaming установлена оригинальная система охлаждения Twin Frozr IV Advanced.

В сравнении с кулером MSI Radeon R9 280X Gaming здесь нет никаких изменений.

Полностью никелированный алюминиевый радиатор пронизан пятью тепловыми трубками, выходящими из медного основания. Четыре тепловых трубки имеют диаметр 6 мм, а одна — 8 мм:

Напомним, что в радиаторе Twin Frozr IV Advanced используются усовершенствованные тепловые трубки SuperPipe с вдвое увеличенной скоростью теплообмена в сравнении с обычными тепловыми трубками — по крайней мере так говорят маркетологи. Отметим также, что все места сопряжений трубок, пластин и основания пропаяны, а под кристалл графического процессора на основании сделана специальная площадка.

Для охлаждения микросхем памяти (за исключением одной) используется металлическая пластина с термопрокладками, а на силовых элементах установлен небольшой алюминиевый радиатор, выкрашенный в чёрный цвет.

За охлаждение основного радиатора и теплораспределительных пластин отвечают два 100-мм (реальный размер крыльчатки — 93 мм) вентилятора с технологией Propeller Blade. Её суть сводится к тому, что у лопастей скошены кромки, и за счёт этого они должны развивать увеличенное давление при меньшем уровне шума. Вентиляторы выпущены компанией Power Logic Tech. Inc. и имеют маркировку PLD10010S12HH.

Согласно маркировке, «вертушки» базируются на гидродинамических подшипниках, но срок их службы в характеристиках не указан. Скорость вращения вентиляторов, по данным мониторинга, регулируется автоматически PWM-методом в диапазоне примерно от 920 до 3040 об/мин. Подсветки нет.

Для проверки температурного режима работы видеокарты MSI Radeon R9 280 Gaming в качестве нагрузки мы использовали пять циклов теста весьма ресурсоёмкой игры Aliens vs. Predator (2010) при максимальном качестве графики в разрешении 2560х1440 пикселей с анизотропной фильтрацией уровня 16х и MSAA-сглаживанием степени 4x.

Для мониторинга температур и всех прочих параметров применялись программа MSI Afterburner версии 3.0.0 и утилита GPU-Z версии 0.7.8. Все тесты проводились в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи, при средней комнатной температуре 25 градусов Цельсия.

Первая же проверка эффективности системы охлаждения Twin Frozr IV Advanced на новой MSI Radeon R9 280 Gaming в очередной раз подтвердила её высокий класс уже при автоматической регулировке скорости вентиляторов.

Пиковую температуру графического процессора — 79 градусов Цельсия — можно было бы назвать сравнительно высокой, однако при этом стоит обратить внимание на скорость вентиляторов, верхняя граница которой оказалась ограничена всего 1720 об/мин. Субъективно (до проведения измерений уровня шума) нельзя сказать, что это тихо, но вполне комфортно на фоне совсем нешумного системного блока.

Если же во главу угла поставить эффективность охлаждения, то можно вручную задать максимальную скорость вентиляторов и получить на 12 градусов Цельсия более низкие температуры.

Так что, можно сказать, с эффективностью охлаждения у MSI Radeon R9 280 Gaming всё в полном порядке, а вот как обстоят дела с уровнем шума, сейчас мы с вами узнаем.

Измерение уровня шума систем охлаждения видеокарт осуществлялось с помощью электронного шумомера CENTER-321 после часа ночи в полностью закрытой комнате площадью около 20 м² со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлся только система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора/турбины кулера. Материнская плата, в которую была вставлена видеокарта с установленной на неё системой охлаждения, размещалась на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 29,8 дБА, а субъективно комфортный (не путать с низким) уровень шума при измерениях с такого расстояния находится около отметки 36 дБА. Скорость вращения вентиляторов изменялась во всём диапазоне их работы с помощью специального точного контроллера путём изменения питающего напряжения с шагом 0,5 В.

Для сравнения на график и в таблицу с уровнем шума системы охлаждения видеокарты MSI Radeon R9 280 Gaming мы включили результаты измерений уровня шума оригинальных видеокарт MSI Radeon R9 280X Gaming, Gigabyte GeForce GTX 760 OC WindForce 3X и EVGA GeForce GTX 760 Dual FTW ACX. Вертикальными пунктирными линиями соответствующего цвета отмечены верхние границы скорости систем охлаждения при их автоматической PWM-регулировке.

Очевидно, что кривые уровня шума видеокарт MSI Radeon R9 280 Gaming и MSI Radeon R9 280X Gaming очень близки друг к другу, что не удивительно, так как системы охлаждения этих видеокарт идентичны. И всё же на R9 280 Gaming кулер работает заметно тише, поскольку при автоматической регулировке его вентиляторы увеличивают скорость до меньшего значения. Да и в 2D-режиме новая видеокарта тише, поэтому мы не исключаем, что в MSI Radeon R9 280 Gaming программисты ещё поработали над оптимизацией алгоритма работы вентиляторов, что не может не радовать. Что касается сравнения с конкурентами NVIDIA, то у EVGA GeForce GTX 760 Dual FTW ACX новая видеокарта MSI выигрывает, а вот Gigabyte GeForce GTX 760 OC WindForce 3X, напротив, ощутимо уступает. И всё же в целом мы остались более-менее довольны уровнем шума MSI Radeon R9 280 Gaming.

⇡#Оверклокерский потенциал

Как наверняка многие помнят, если Radeon HD 7950 и не разблокировалась по графическому процессору до уровня Radeon HD 7970, то прекрасно разгонялась, сокращая отставание до минимума. Не подвела и первая побывавшая в наших руках MSI Radeon R9 280 Gaming. Её графический процессор нам удалось разогнать на 20,4%, или 198 МГц, а эффективную частоту видеопамяти без потери стабильности и проявления дефектов изображения — повысить аж на 40%, или 2000 МГц!

Итоговые частоты видеокарты после разгона составили 1170/7000 МГц, что значительно выше всех оригинальных версий Radeon R9 280X.

Поэтому у нас есть определённые надежды компенсировать число недостающих процессоров и текстурных блоков в этом Tahiti очень неплохим разгоном и, вероятно, даже опередить Radeon R9 280X. Тесты будут уже совсем скоро, а пока посмотрим на температурный режим разогнанной видеокарты при автоматической регулировке скорости вентиляторов.

Температура ядра после разгона выросла на 3 градуса Цельсия — до итоговых 82 градусов, а максимальная скорость вентиляторов повысилась примерно на 340 об/мин до 2060 об/мин.
