⇡#Введение

Весной 2013 года мы познакомились с системой жидкостного охлаждения Kraken X40 компании NZXT Inc. Впервые появившийся в заводских системах 140-мм радиатор, увеличенный вентилятор, оригинальная помпа и водоблок вкупе с программным обеспечением позволили Kraken X40 продемонстрировать эффективность лучшего воздушного кулера (за исключением самого тихого режима работы), что само по себе для СВО данного класса является выдающимся достижением. Позже была проверена и Kraken X60, ставшая, по нашему мнению, лучшей заводской необслуживаемой системой жидкостного охлаждения.

Тот факт, что инженеры NZXT решили не останавливаться на достигнутом, не может не радовать, ведь спустя примерно год после релиза X40 и X60 появились их модернизированные версии — X41 и X61. Причём модернизация коснулась практически всех компонентов этих систем охлаждения, также было разработано новое программное обеспечение. Это позволяет надеяться, что компактные СВО наконец-то одержат убедительную победу над лучшим воздушным кулером и станут таким образом более привлекательным приобретением, чем были до сих пор. Так это или нет, мы узнаем из двух материалов, первый из которых посвящён младшей системе Kraken X41.

В одной из следующих статей придёт черёд и старшей модели Kraken X61.

⇡#Технические характеристики и рекомендованная стоимость

Технические характеристики и стоимость новой Kraken X41 приведены в таблице в сравнении с показателями старой модели — Kraken X40.

⇡#Упаковка и комплектация

Размеры и общий стиль оформления картонной коробки, в которой поставляется новая NZXT Kraken X41, остались почти такими же, как у X40, но вместо чёрно-голубой цветовая гамма теперь чёрно-красная. На лицевой стороне коробки изображена система охлаждения с радиатором и помпой.

Боковые и обратная стороны упаковки отведены под описание преимуществ новинки в сравнении с предшественницей, перечень её ключевых особенностей, возможностей программного обеспечения и подробные технические характеристики.

Как и прежде, внутри картонной оболочки находится корзина с отсеками под каждый отдельный компонент системы.

Радиатор дополнительно запечатан в персональную картонную коробку, чтобы минимизировать вероятность повреждения. У Kraken X40 и вентилятор был в такой же дополнительной вставке, а здесь он просто находится в пакетике. Впрочем, это некритично.

В комплекте поставки, запечатанном в пакете, находится универсальная усилительная пластина, две прижимные пластины (одна уже на водоблоке с фиксирующим кольцом), наборы винтов, шайб и втулок, а также инструкция по сборке и установке системы.

Компакт-диска с программным обеспечением, как это было у Kraken X40/X60, в комплекте системы X41 нет. Софт нужно скачать с официального сайта, тем более что, если судить по номерам версий, программа регулярно обновляется.

NZXT Kraken X41 выпускается в Китае, хотя разработана в Лос-Анджелесе, и стоит 99 долларов США, то есть столько же, сколько и Kraken X40. А вот вместо двухлетней гарантии на систему охлаждения  теперь предоставляется шестилетняя — солидный плюс к неизменившейся цене.

⇡#Особенности конструкции

Как и её предшественница, NZXT Kraken X41 построена по классической для компактных систем жидкостного охлаждения замкнутой схеме, где водоблок, совмещённый с помпой, соединён с радиатором с вентилятором парой гибких шлангов.

Ключевое отличие модели X41 от X40 заключается в увеличенной на 24% толщине радиатора.

Теперь вместо 27 мм она равна 36 мм, а толщина так называемого рабочего тела выросла с 16 до 22 мм (сразу на 37,5%). Увеличение полезной площади радиатора, как ключевого компонента любой системы жидкостного охлаждения, должно самым положительным образом сказаться на эффективности системы в целом. Так что инженеры NZXT движутся в правильном направлении. При этом ширина (140 мм) и высота (172,5 мм) радиатора, а также материал, из которого он выполнен (алюминий), не изменились.

В остальном Kraken X41 не имеет внешних отличий от модели X40.

Система так и осталась необслуживаемой, а испарению хладагента препятствуют чёрные шланги, выполненные из поливинилхлорида.

Длина этих шлангов составляет 400 мм, а внешний диаметр равен 10 мм.

Конструктивно радиатор не претерпел изменений. Правда, теперь вместо 13 плоских каналов, по которым движется хладагент, используется 14.

Между ними приклеена тонкая алюминиевая лента с перфорацией, а боковые стороны закрыты алюминиевыми панелями.

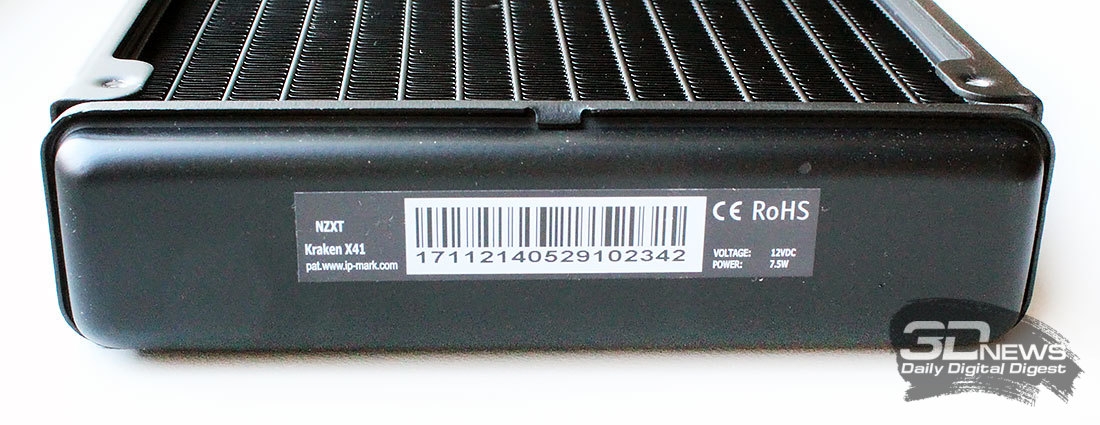

На одном из торцов радиатора имеется информационная наклейка со штрихкодом, указанием модели, напряжения (12 В) и мощности (7,5 Вт).

С другого торца из радиатора выходят два фитинга с опрессованными на них шлангами.

Эти же шланги опрессованы и на помпе с водоблоком, но здесь они закреплены на поворотных фитингах, что упрощает их прохождение внутри корпуса системного блока и сводит к минимуму вероятность перегибов.

Внешне модуль помпы с водоблоком не претерпел изменений, за исключением дополнительных полупрозрачных полосок на его крышке. Его размеры без учёта креплений составляют Ø65x32 мм, а производительность помпы изготовителем по-прежнему не раскрывается.

Однако, помпа Kraken X41 отличается от таковой у X40 новым электродвигателем с изменяемой скоростью вращения. Если раньше у модели X40 она была постоянна и заявлена на отметке 2900 об/мин, то у новой X41 помпа может работать в диапазоне 2400–3600 об/мин, регулируя свою скорость автоматически, в зависимости от температуры охлаждаемой жидкости или заданному на программном уровне алгоритму. Таким образом, можно предположить, что в режиме простоя уровень шума помпы будет ниже, а при нагрузке, возможно, выше, но производительность также должна вырасти. К сожалению, конкретных цифр в спецификациях системы производитель не приводит. Добавим, что на основании водоблока тонким и равномерным слоем нанесён высокоэффективный термоинтерфейс (какой конкретно — не уточняется).

По информации NZXT, сам медный водоблок не изменился и всё так же имеет микроканальную структуру. Качество обработки контактной поверхности водоблока диаметром 54 мм находится на достаточно высоком уровне, пусть и без полировки до зеркального отражения.

Отпечаток штатного термоинтерфейса водоблока на теплораспределителе нашего процессора получился равномерным практически по всей площади.

Крышка помпы всё так же оснащена приятной подсветкой логотипа компании-производителя, а цвет и интенсивность подсветки можно изменять с помощью нового программного обеспечения.

Кроме радиатора увеличенной толщины и усовершенствованной помпы, NZXT Kraken X41 оснащается новым 140-мм вентилятором NZXT FN V2.

Он наделён семилопастной, а не девятилопастной, как на X40, крыльчаткой диаметром 132 мм, плюс к этому он получил усовершенствованную рамку. Скорость вращения вентилятора регулируется широтно-импульсной модуляцией всё в том же диапазоне от 800 до 2000 об/мин. Однако воздушный поток заявлен в диапазоне 42,4–106,1 CFM, где максимальное значение выше, чем у предшественника. А вот уровень шума остался прежним — 21–37 дБА, тогда как статическое давление должно быть равным 0,36–1,97 мм H₂O.

На бумажной наклейке 42-мм статора вентилятора приведено название модели и электрические характеристики.

Максимальный уровень энергопотребления вентилятора не должен превышать 7,2 Вт, но, по результатам наших измерений, оно оказалось равным всего 2,9 Вт. Стартовое напряжение составило 3,7 В. Срок службы нового наноподшипника вентилятора в характеристиках не указан, но очевидно, что он не может быть менее 6 лет гарантийного срока системы.

По углам рамки вентилятора видны отверстия непонятного назначения. Возможно, это какие-то дизайнерские изыски, но, скорее всего, они предназначены для проводки кабеля.

Кроме того, теперь вентилятор оснащается мягкими силиконовыми вставками в местах крепления, которые должны способствовать снижению вибраций и уменьшению уровня шума. Закрепление вентилятора на радиаторе осуществляется четырьмя длинными винтами с шайбами.

Отверстия для крепления есть с обеих сторон радиатора, а в комплекте имеются 4 дополнительных винта, так что можно докупить второй такой вентилятор (если удастся найти) и сделать Kraken X41 ещё эффективнее.

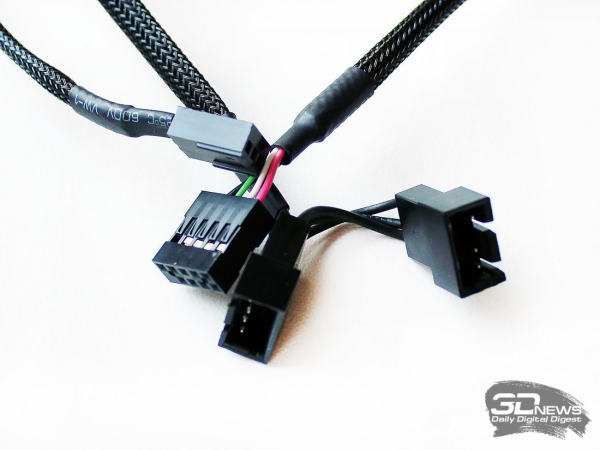

Вентилятор подключается к четырёхконтактному кабелю, отходящему от помпы.

Сюда же можно подключить и второй вентилятор. Длина данного кабеля составляет 240 мм, а длина кабеля самого вентилятора равна 385 мм. Кроме того, помпа подключается к трёхконтактному разъёму питания и мониторинга вентилятора на материнской плате, а также 600-мм кабелем — к USB-разъёму на плате. Последний предназначен для программной поддержки системы, о которой мы вам расскажем чуть позже.

⇡#Совместимость и установка

Чтобы установить NZXT Kraken X41 в корпус системного блока, необходимо наличие в нём хотя бы одного посадочного места под 140-мм вентилятор. Если для современных корпусов это не проблема, то выпущенные 2-3 года назад корпуса такой возможности, как правило, не имеют, а переходников на крепления под 120-мм вентиляторы в комплекте нет. Это, на наш взгляд, единственная особенность системы, которая может усложнить её установку и которую обязательно нужно учесть при покупке.

В остальном проблем возникнуть не должно, ведь NZXT Kraken X41 можно установить на любой современный процессор Intel или AMD. Теперь процедура установки изложена ещё подробнее, так что никаких пробелов после ознакомления с ней не должно остаться. Мы собирали систему на платформе с LGA2011. Крепление водоблока вполне стандартное — оно осуществляется с помощью шпилек с резьбой, вворачиваемых в пластину процессорного разъёма.

Дальше остаётся только установить водоблок на процессор и равномерно притянуть его фигурными гайками.

Так как корпус нашей тестовой системы Antec Twelve Hundred не оснащён посадочными местами под 140-мм вентиляторы, то пришлось тестировать NZXT Kraken X41 вне корпуса, закрепив водоблок на процессоре, а радиатор с вентилятором разместив рядом с корпусом на коробке от системы.

Чтобы минимизировать контакт боковой пластины радиатора с картоном коробки, мы максимально возможно свесили радиатор с угла коробки. Разумеется, для постоянной эксплуатации системы такое её размещение неприемлемо, но для тестов этого более чем достаточно. Добавим, что остальные участники тестирования также проверялись со снятой боковой стенкой корпуса системного блока.

⇡#Программное обеспечение

Усовершенствовано и программное обеспечение NZXT Kraken X41. На замену Kraken Control пришла многофункциональная утилита NZXT CAM. Теперь её возможности не ограничиваются только управлением системой жидкостного охлаждения Kraken и мониторингом — они гораздо шире, но мы остановимся только на применимости NZXT CAM к X41.

В трёх основных окнах программы выводится информация о выбранном режиме работы системы, температуре процессора и — внимание! — охлаждающей жидкости, скорости вращения ротора помпы, любых температурах и вентиляторах системы.

Всего можно сделать выбор из двух заранее предустановленных режимов работы: Silent и Performance. От них зависит скорость вращения вентилятора и производительность помпы.

Однако особого внимания заслуживает возможность ручного управления этими параметрами (Сustom) — достаточно лишь простроить кривую их соотношения друг с другом на свой вкус.

Кроме того, можно настроить цвет и интенсивность подсветки помпы, а также задать зависимость цвета подсветки от температуры процессора.

Как и у старой программы, остались возможности выбора языка, единиц измерения, включения или отключения автозапуска утилиты, ведения логов и прочее. В общем, теперь программное обеспечение стало более функциональным и понятным, что, несомненно, является ещё одним плюсом новой системы.
