Сетевой накопитель компании Synology с модельным номером DS414j позиционируется в разделе устройств для домашних пользователей и малого офиса. На момент написания данного материала он являлся единственным представителем четырехдисковых моделей в этом сегменте, так что его можно рассматривать как самый недорогой вариант в своём классе от Synology. Но не стоит недооценивать возможности этого NAS, ведь работает он под управлением давно знакомой нашим читателям ОС Disk Station Manager (DSM) — действительно гибкой и функциональной операционной системы. К тому же в марте нынешнего года Synology официально представила новую, пятую версию этой управляющей программы, имеющую немало нововведений. Модель Synology DS414j мы тестировали с новой версией DSM.

⇡#Комплект поставки

Новинка поставляется в обычной картонной коробке небольшого размера. Помимо самого устройства, внутри мы нашли классический набор аксессуаров:

• адаптер питания со съёмным силовым кабелем,
• сетевой кабель,
• комплект крепежа для 2,5- и 3,5-дюймовых носителей,
• краткое печатное руководство по началу работы на русском языке.

Компакт-диска внутри не оказалось — полное руководство пользователя и свежую версию ПО предлагается скачать с сайта производителя.

⇡#Технические характеристики

Аппаратная платформа Synology DS414j представлена двухъядерным процессором с тактовой частотой 1,2 ГГц. Традиционно для NAS Synology, в официальной спецификации марка процессора не приводится, но, если открыть корпус, нетрудно выяснить, что устройство работает под управлением изделия североамериканского разработчика микроэлектроники, компании MACOM. Недавно подразделение, занимающееся процессорами, перешло к компании Freescale.

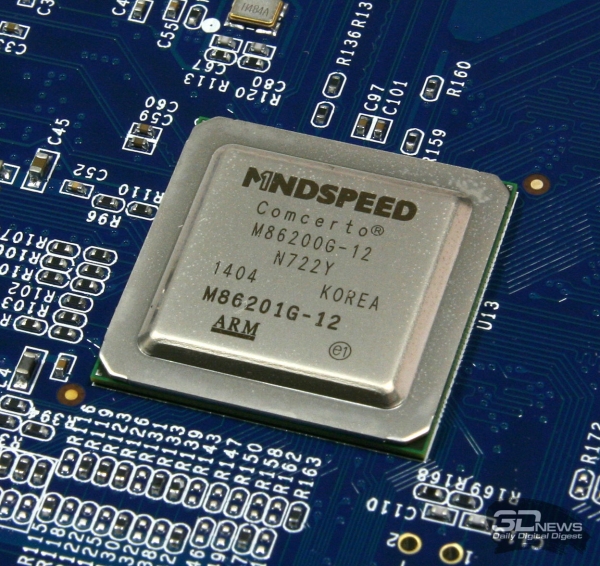

SoC Mindspeed Comcerto C2200, которая лежит в основе Synology DS414j, имеет два ядра ARM Cortex-A9. Сетевое оборудование является ее профильной специальностью. Система-на-чипе имеет встроенный двухканальный контроллер SATA II с возможностью объединения в RAID-массивы уровней 0, 1 и 5, два интерфейса PCIe и по одному контроллеру для портов USB 2.0 и USB 3.0. Примечательно, что процессор вообще не закрыт радиатором, даже самым маленьким.

Процессор Mindspeed Comcerto C2200 имеет встроенный контроллер оперативной памяти DDR3-1066, работающий с модулями общей ёмкостью до 2 Гбайт. На системной плате Synology DS414j размещены две несъёмные микросхемы Samsung K4B2G1646Q-BCK0 ёмкостью 256 Мбайт каждая. Итого — 512 Мбайт, набранные модулями SDRAM DDR3-1600.

Двух линий от встроенного в Mindspeed Comcerto C2200 контроллера SATA явно недостаточно для работы с четырьмя дисками, так что в Synology установили для этих целей еще один чип, наверняка знакомый нашим читателям. Это микросхема Marvell 88SX7042-BDU1. Контроллер может работать с четырьмя интерфейсами SATA, что полностью удовлетворяет заявленным техническим требованиям NAS.

Скромный по своим габаритам гигабитный сетевой контроллер Realtek RTL8211E рассчитан на работу с одним Ethernet-портом. Что касается интерфейсов подключения внешних носителей данных и периферийных устройств, то набор их у Synology DS414j полностью обусловлен дополнительными возможностями процессора, так как никаких вспомогательных контроллеров ни для портов USB, ни для eSATA на системной плате этого устройства нет.

⇡#Внешний вид и эргономика

Корпус, в который упакована модель Synology DS414j, имеет классический вид и классическую компоновку. Одного лишь взгляда на этот NAS достаточно, чтобы с уверенностью утверждать: перед нами устройство от Synology — в дизайне прослеживается преемственность поколений.

Все составные части корпуса Synology DS414j, за исключением лицевой панели и нижней подложки, выполнены из металла. Ну а упомянутые элементы изготовлены из пластика, причём лицевая панель сделана матовой, слегка шероховатой на ощупь, а нижняя часть, к которой приклеены четыре достаточно крупные резиновые ножки, — лакированная.

На лицевой поверхности модели нового поколения размещена сильно выступающая горизонтальная вставка с кнопкой управления питанием в центре и шестью светодиодами по краям, которые отображают текущее состояние жёстких дисков, сетевую активность и состояние устройства. Доступа к дискам через лицевую панель у Synology DS414j нет.

Дверцей дискового отсека является задняя металлическая панель корпуса, на внутренней стороне которой установлены два 80-миллиметровых вентилятора, выбрасывающие нагретый воздух наружу, и крепление для замка безопасности типа Kensington. Сетевой порт и USB-интерфейсы расположены ниже, на стенке пластиковой подложки. Там же размещён традиционный для сетевых накопителей Synology разъём для крепления кабеля питания и утопленная вглубь корпуса кнопка сброса настроек до заводских.

⇡#Монтаж жёстких дисков и внутреннее строение

Чтобы добраться до дискового отсека Synology DS414j, нужно открутить четыре винта, блокирующие заднюю дверцу. Винты имеют увеличенную головку и легко откручиваются и закручиваются руками без применения инструмента. Петли дверцы расположены в нижней её части, а потому открывается она также вниз. Закреплённые на дверце вентиляторы с внутренней стороны закрыты защитными решётками, что снижает риск попадания в них проводов.

Конструкция дисковых салазок нового NAS полностью заимствована от моделей предыдущих поколений. Салазки выполнены из прочного упругого пластика, а потому играют роль своеобразного демпфера при вибрациях работающих дисков. Колебания частично гасятся и не передаются на внутренние и внешние металлические элементы корпуса. Сами диски в салазках крепятся винтами. При этом предусмотрена возможность установки в них не только 3,5-дюймовых, но и 2,5-дюймовых носителей. Весь необходимый крепёж присутствует в комплекте поставки.

Замков у салазок нет, но есть возможность зафиксировать их внутри корпуса винтами. Чтобы добраться до мест креплений, нужно снять п-образный металлический кожух. Взору откроется внутренний каркас устройства и дисковая колонка, к стенкам которой и крепятся салазки.

Системная плата у Synology DS414j расположена не вертикально, как у большинства других четырёхдисковых NAS, а горизонтально. Она «спрятана» в пластиковое основание корпуса, но при этом закреплена винтами на внутреннем металлическом каркасе. Это придаёт конструкции дополнительную жёсткость. Кроме того, размещённая внизу системная плата не оказывает совершенно никакого негативного влияния на вентиляцию. Внутри корпуса достаточно свободного пространства для эффективного движения воздуха и охлаждения как дискового отсека, так и системной платы.
