p>Мы уже тестировали два сетевых накопителя серии My Cloud компании Western Digital. Однодисковая модель My Cloud и двухдисковая My Cloud Mirror оказались недорогими и достаточно производительными устройствами. Но для пользователей, которым нужен надёжный RAID-массив большой ёмкости, эти модели вряд ли подойдут. В этом случае одним из решений данной проблемы может стать четырёхдисковый NAS My Cloud EX4.

Кроме большого объёма дискового пространства этот NAS, как космический корабль, может похвастаться ещё и дублированием всех его основных подсистем: дисковой, сетевой и энергоснабжения. С первой всё более или менее понятно: четыре основных типа RAID-массивов, в которые могут быть объединены диски My Cloud EX4, в той или иной степени дублируют хранимые устройством данные. Вторая подсистема, сетевая, представлена двумя Ethernet-шинами. При отключении одной из них будет работать вторая. Всё это так же не ново. А вот дублирование разъёмов питания — это что-то совсем необычное. К My Cloud EX4 можно параллельно подключить второй адаптер питания. Если адаптеры будут включены в независимые силовые линии, то даже при потере электроэнергии в одной из них, устройство получит полноценное электроснабжение по второму каналу и продолжит работать без сбоев.

⇡#Технические характеристики

Четырёхдисковая модель My Cloud EX4 поставляется в разных вариантах исполнения в зависимости от общего объёма предустановленных жёстких дисков. Компания WD рекомендует, как несложно догадаться, использовать в этом накопители диски WD Red, максимальный объем которых недавно увеличился до 6 Тбайт. В частности, представители компании заявляют, что при установке дисков серии WD Red вентилятор накопителя будет работать на частоте 800—900 оборотов в минуту, что при сохранении комфортной температуры дисков обеспечит и невысокий уровень шума. Можно приобрести и пустой NAS, в который пользователь может монтировать любые диски по своему усмотрению. В наших руках оказалась как раз такая модель без дисков.

Аппаратная база устройства сильно отличается от той, с который мы встречались при знакомстве с младшими моделями линейки My Cloud. В устройстве используется хорошо известный нашим читателям процессор Marvell Kirkwood 88F6282A1, работающий с достаточно высокой тактовой частотой 2 ГГц. Этот SoC-процессор не отличается высокой производительностью и давно уже применяется различными разработчиками в NAS SOHO-сегмента. Радиатором процессор не накрыт по причине низкого тепловыделения.

Объём оперативный памяти составляет 512 Мбайт. Память представлена четырьмя несъёмными модулями SDRAM NANYA NT5CB128M8FN-DH разработки тайваньской компании Nanya Technology. Два последних символа в наименовании означают, что модули относятся к классу DDR3-1600, но производительность памяти ограничена возможностями аппаратной платформы.

Для хранения прошивки предусмотрен флеш-модуль Samsung K9F2G08U0C, имеющий ёмкость 256 Мбайт.

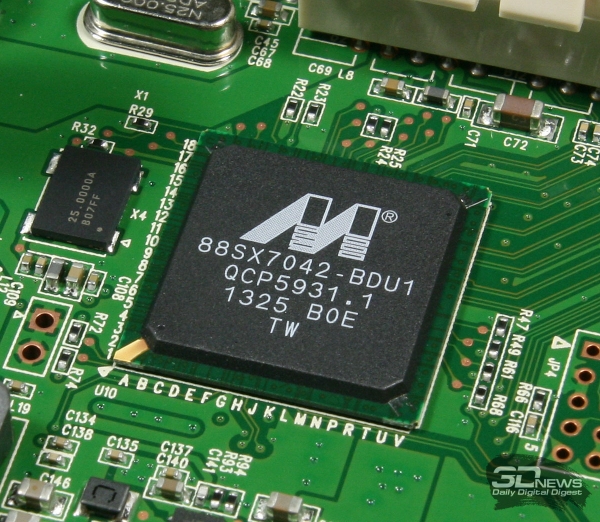

Контроллер SATA-интерфейса давно знаком нашим читателям. Это микросхема Marvell 88SX7042-BDU1. Контроллер может работать с четырьмя интерфейсами SATA, что полностью удовлетворяет заявленным техническим требованиям NAS.

Передачу данных по сети обеспечивают два гигабитных интерфейса Marvell Alaska 88E1518 разработки компании Marvell Technology Group Ltd.

Ну а работа двух имеющихся на борту портов USB 3.0 обеспечивается благодаря наличию на борту NAS микроконтроллера EtronTech EJ188A производства тайваньской компании Etron Technology Inc. Набор интерфейсов у My Cloud EX4 небогатый. Для подключения внешних носителей данных и других устройств предусмотрены только два порта USB 3.0. Портов eSATA на борту этого NAS нет.

⇡#Комплектация

Сетевой накопитель поставляется в просто огромной для четырёхдискового NAS картонной коробке с пластиковой ручкой для переноски. Но ожидания того, что габариты устройства будут внушать страх и ужас, к счастью, не оправдались. Просто упакована эта модель с особой тщательностью, да и свободного пространства внутри коробки тоже немало. Кроме самого NAS в недрах упаковочного материала был найден стандартный набор аксессуаров:

• блок питания с парой съёмных кабелей разных стандартов,
• сетевой кабель,
• краткое бумажное руководство по установке и настройке;
• гарантийный талон.

Всё необходимое для работы ПО необходимо скачать с сайта производителя, как и для подавляющего большинства других современных NAS.

⇡#Внешний вид и эргономика

Устройство собрано в корпусе классического для этого типа NAS форм-факторе небольшого системного блока, доступ к дискам которого осуществляется с лицевой панели. Но, если присмотреться к деталям, то становятся видны многочисленные элементы, которые выделяют конструкцию My Cloud EX4 из массы других четырёхдисковых сетевых накопителей.

Корпус традиционно выполнен из металла, и лишь его лицевая панель сделана пластиковой. Он имеет жёсткий каркас и П-образный внешний кожух чёрного цвета с шероховатым на ощупь покрытием. Ну а на нижней абсолютно плоской и не окрашенной поверхности приклеены четыре достаточно крупные резиновые ножки, обеспечивающие устойчивое положение NAS на любой ровной плоскости. Кстати, устройство получилось довольно тяжёлым, что для такого типа сетевых накопителей весьма неплохо, так как дополнительная масса делает его более устойчивыми.

Большую часть лицевой панели занимает окно дискового отсека с крышками под каждый слот. Вначале кажется, что это лицевые панели дисковых салазок, но, открыв одну из них, становится ясно, что салазок в конструкции My Cloud EX4 просто не предусмотрено. Это довольно необычно для четырёхдискового NAS. На самом деле конструктивные элементы салазок всё-таки есть. Просто они скрыты в недрах корпуса. Для каждого диска предусмотрен пружинный механизм, который при открытии дверцы выталкивает носитель наружу. Сама дверца имеет простой замок с защёлкой, прочный металлический каркас и приятную мелочь - резиновый демпфер с внутренней стороны, который одновременно и придерживает диск, и частично компенсирует вибрации, возникающие при его работе.

Верхняя часть лицевой панели занята круглой кнопкой управления питанием и дисплеем с парой управляющих клавиш. Дисплей предназначен исключительно для информирования пользователя об основных настройках NAS, листать которые можно с помощью расположенных рядом кнопок. Сами настройки можно осуществлять только через веб-интерфейс. А вот USB-порт на лицевую панель разработчики вывести «забыли». Для крупного и тяжёлого устройства это явный недостаток.

Другая интересная особенность конструкции My Cloud EX4 заключается в расположении интерфейсов задней панели. Все они размещены в одну линию в самой верхней части корпуса. Связано это, как не трудно догадаться, с расположением системной платы. В отличие от аналогичных моделей других производителей, плата закреплена не снизу, не сбоку, а в самой верхней части устройства под металлическим кожухом. Кроме портов USB 3.0 и RJ45 здесь же находятся два разъёма для подключения источников питания, а также утопленная вглубь корпуса кнопка сброса настроек и крепление для замка безопасности типа Kensington.

⇡#Внутреннее строение

Внутренний металлический каркас My Cloud EX4 хоть и похож на аналогичные конструкции других NAS, но при этом имеет целый ряд особенностей. Во-первых, среди прочих его выделяют пружинные механизмы встроенных дисковых салазок. Конструкцию их проще всего понять, взглянув на фото. Ничего сложного в ней нет. Кроме того, оригинальности добавляет и верхнее расположение системной платы. Вряд ли это хоть как-то влияет даже на охлаждение устройства, но смотрится необычно. Ну и кроме всего прочего, внутри My Cloud EX4 достаточно много свободного пространства. Один такой «незаселённый этаж» расположен над дисковым отсеком, а другой под ним. Наверное, частично один из отсеков можно было бы занять блоком питания, но производитель решил вынести его наружу. Что ж, вполне возможно, что нагрев внутреннего блока негативно отразился бы на охлаждении жёстких дисков.

Завершая рассказ об эргономике устройства, нужно отметить его безупречное качество изготовления. Все элементы конструкции точно подогнаны друг к другу, ничего нигде не люфтит и не скрипит. Без лишнего шума и неприятного скрежета проходит и монтаж дисков. Ну а отсутствие салазок и монтаж дисков без инструмента хочется вообще отметить отдельно. И лишь «забытый» USB-порт на лицевой панели вносит каплю разочарования. Ну хоть что-то не идеально!
