Основные преимущества Haswell-E заключаются в наличии во флагманской модели 8 процессорных ядер и возможности выполнять до 16 потоков одновременно, в поддержке 40 линий PCI Express 3.0, которые позволяют формировать развитые мульти-GPU-конфигурации, и в поддержке четырёхканальной DDR4 SDRAM, которая открывает путь к увеличению пропускной способности и ёмкости подсистемы памяти.

Как мы уже говорили в первоначальном обзоре Core i7-5960X Extreme Edition и Core i7-5930K, эти процессоры вместе с новой памятью представляют собой лишь часть новой интеловской платформы для энтузиастов. Другая её часть — это новый набор системной логики Intel X99, который сменяет на своём посту концентратор Intel X79, применявшийся в старшей десктопной платформе со времён Sandy Bridge-E. Свежий чипсет осовременивает возможности ввода-вывода, добавляя в платформу LGA2011-v3 врождённую поддержку USB 3.0, совместимость с носителями информации будущего поколения и исчерпывающее количество портов SATA 3.0. Благодаря всем этим нововведениям мы теперь можем сказать, что флагманские процессоры для настольных компьютеров наконец получили такой чип-компаньон, которого они заслуживают. Intel X99 по своим возможностям превосходит не только X79, но и недавно представленный Intel Z97, то есть в мире чипсетов он является таким же флагманом, как и Haswell-E в мире процессоров.

В связи с появлением нового набора логики производители плат подготовили специальные линейки продукции, предназначенные для Haswell-E. Начать знакомство со свежими материнками мы бы хотели с продукции лидера — компании ASUS.

Первой в нашу лабораторию поступила материнская плата ASUS X99-Deluxe. Как подсказывает её название, такая плата — предложение премиального класса. Её рекомендованная цена составляет 400 долларов. Забавно, но на данный момент это — самая дешёвая материнская плата ASUS для LGA2011-v3-процессоров, ведь вместе с ней на прилавках магазинов имеется 500-долларовая Rampage V Extreme и X99-E WS, оценённая производителем в $520. Если же вам хочется чего-то попроще, то придётся подождать (от трёх до восьми недель), когда ASUS начнёт продажи своих «облегчённых» плат на базе Intel X99 — X99-A и X99-PRO.

Впрочем, вернёмся к основной героине нашего обзора, в котором мы попытаемся разобраться, в чём же прелесть ASUS X99-Deluxe и почему она стоит таких денег. Попутно же, пользуясь предоставленными этой платой оверклокерскими возможностями, мы попробуем выжать из Core i7-5960X Extreme Edition максимальную производительность.

⇡#Спецификации материнской платы ASUS X99-Deluxe

⇡#Упаковка и комплектация

Плата поставляется в типичной для всех последних продуктов ASUS, не относящихся к сериям ROG или TUF, коробке. Размеры этой упаковки — вполне умеренные, она не особо выделяется габаритами среди типичных коробок для материнских плат и хорошо вмещается в любые сумки и рюкзаки стандартного размера. На лицевой поверхности размещена фотография платы и её название, с обратной стороны приводятся краткие спецификации и сведения об эксклюзивной технологии OC Socket. Здесь же можно прочитать о приятных дополнениях к плате, входящих в комплект поставки: концентраторе вентиляторов, карте Hyper M.2 X4 и о новой трёхполосной Wi-Fi-антенне, способной обеспечить скорость передачи до 1300 Мбит/с в режиме 802.11ac.

Лицевая крышка у коробки двойная. Её верхняя часть распахивается, открывая пользователю сведения о фирменных оптимизациях и дизайнерских находках, а также большое прозрачное окно, через которое видно лежащую внутри плату. Если вчитаться в имеющуюся здесь информацию, то можно получить общее представление о фирменной асусовской пятисторонней оптимизации, которая включает использование двойного интеллектуального процессора DIP, технологий DIGI+/EPU и TPU, а также о новых подходах к охлаждению, реализованных через приложения Fan Xpert и Turbo App.

Внутри коробки обнаруживается достаточно щедрый комплект, который, помимо собственно платы, включает следующее:

• Брошюру про специальные возможности платы, руководство пользователя и диск с драйверами;
• Наклейку с эмблемой OC Adrenaline;
• Карту-переходник Hyper M.2 X4 с PCI Express x4 на слот M.2;
• Концентратор вентиляторов Fan Extension Hub и необходимый для него кабель;
• Дополнительный термодатчик;
• Набор кабелей SATA III;
• 3×3 Wi-Fi-антенну;
• Устройство крепления M.2-накопителей в вертикальном слоте;
• Гибкий SLI-мостик для трёх видеокарт коричневого (!) цвета;
• Заглушку для задней стенки корпуса (IO shield);
• Набор коммутационных разъёмов Q-connector для разъёма USB 2.0 и кнопок-светодиодов корпуса.

⇡#Дизайн и возможности

Начать, пожалуй, следует с того, что для обычных плат серии X99 компания ASUS предложила черно-белую цветовую гамму. Смена оформления с выходом каждой новой платформы — давняя традиция. Каких только плат мы не видели, но в последнее время усилия дизайнеров направлены в сторону придания продукции внешней строгости. Долой пестроту и аляповатость — монохромная X99-Deluxe выглядит серьёзно и стильно. Текстолит и основная масса разъёмов и слотов сделаны чёрными, те слоты, которые производитель хотел по каким-то причинам выделить, окрашены в тёмно-серый. Белый же цвет присутствует в декоративных элементах: в накладках на радиаторах и в пластиковом кожухе, который закрывает всю дальнюю кромку платы. Причём этот кожух, практический смысл которого заключается в экранировании пары квадратных сантиметров поверхности платы в области аналоговой части звукового тракта, держится на нескольких саморезах и легко снимается, убирая из обличия платы последние легкомысленные нотки.

Подобно многим другим материнским платам для LGA2011-v3, ASUS X99-Deluxe поддерживает память DDR4 — на ней предусмотрено восемь слотов для установки четырёхканальной DDR4 SDRAM. Плата совместима исключительно с 288-контактными модулями DDR4 — старая DDR3 обладает 240 контактами и, естественно, не поддерживается. В спецификации говорится о том, что максимальный объём памяти, который может принять X99-Deluxe, — 64 Гбайт, однако на самом деле, когда на рынке появятся 16-гигабайтные модули DDR4, она, после необходимой валидации, сможет работать и с вдвое большим объёмом.

Между группами слотов памяти находится новое процессорное гнездо — LGA2011-v3. Оно предназначено исключительно для новых CPU поколения Haswell-E, и старые LGA2011-процессоры установить в него физически невозможно из-за другого расположения механических ключей в разъёме. Так что на данный момент существует только три процессора, которые могут работать в ASUS X99-Deluxe: Core i7-5960X, i7-5930K и i7-5820K. Впрочем, всё это и так очевидно.

А вот что практически невероятно, так это то, что процессорный разъём LGA2011-v3, используемый ASUS, отличается от разъёмов, которые применяются в платах других производителей для тех же процессоров Haswell-E. Разъём, установленный на X99-Deluxe, уникален тем, что обладает не 2011 контактами, а на несколько десятков большим их количеством. И самое интересное, что все эти дополнительные контакты действительно используются. Дело в том, что процессоры Haswell-E изначально имеют большее число контактных площадок, чем их предусмотрено в разъёме стандартного дизайна, и часть площадок должна оставаться неподключённой. Предполагается, что такие площадки предназначаются исключительно для целей тестирования процессоров при их производстве. Однако инженеры ASUS обнаружили, что некоторые недокументированные процессорные выводы просто заведены на линии питания, чем они и решили воспользоваться. Практические испытания подтвердили, что подача на процессор питания по большему числу проводников не только увеличивает максимально допустимую электрическую мощность, но и улучшает «чистоту» и постоянство напряжений при высокой нагрузке на процессор. В результате было решено внедрить технологию в серийных продуктах.

Усовершенствованный процессорный разъём с дополнительными контактами на платах ASUS получил своё собственное название OC Socket. Благодаря этому нововведению материнская плата X99-Deluxe обещает открыть новые горизонты для разгона, в первую очередь экстремального. Она способна обеспечить стабильную работу CPU при чрезвычайно высоких значениях напряжения на процессоре, лучше разгоняет память и без проблем работает с частотой базового тактового генератора 166 МГц. Кроме того, аппаратный мониторинг на X99-Deluxe позволяет отслеживать исчерпывающий набор процессорных напряжений, включая V_Core, V_CSSA и напряжение на кеш-памяти, — эти функции реализованы тоже через дополнительные процессорные выводы.

Конвертер питания процессора собран на рассматриваемой плате по восьмифазной схеме. Хотя такое количество фаз кажется сравнительно небольшим, на самом деле благодаря цифровой схеме и применению качественных компонентов никаких проблем с обеспечением бесперебойного питания процессоров Haswell-E, которые при экстремальном разгоне могут требовать мощность порядка 1 кВт, у X99-Deluxe нет. В стабилизаторе применяются фирменные дроссели BlackWing Chokes и японские конденсаторы с увеличенным ресурсом. В результате каждая фаза может выдавать ток до 60 А.

Нельзя не отметить и высокую эффективность этой схемы — греется в работе она крайне незначительно. Максимальная температура конвертера питания, зафиксированная нами в процессе оверклокерских экспериментов с платой, составила лишь 55 градусов. Немалая заслуга в столь благоприятном тепловом режиме принадлежит и продуманной системе охлаждения, которая собрана из двух радиаторов, соединенных тепловой трубкой. Все греющиеся элементы, а это — силовые сборки PowIRstage IR3550M, находятся под радиатором, установленным выше процессорного сокета.

Второй же радиатор, частично вписанный в заднюю панель платы, — вспомогательный, под ним на самом деле ничего нет. Для установки радиаторов используется прочное винтовое крепление, причём с обратной стороны платы такая конструкция дополняется металлической пластиной.

Кстати, подобная же система охлаждения используется и для чипсета. Несмотря на то, что микросхема Intel X99 имеет типичное тепловыделение всего лишь на уровне 6,5 Вт, она также охлаждается парой радиаторов, соединённых тепловой трубкой. Дополнительным здесь является небольшой радиатор ниже процессорного разъёма — под ним нет никаких греющихся компонентов, да и вообще к плате он не примыкает, а «висит» над ней на небольшой высоте.

Таким образом, процессорный разъём LGA2011-v3 на ASUS X99-Deluxe оказывается окружён со всех сторон крупными элементами. Однако с установкой даже массивных кулеров проблем быть не должно: радиаторы, расположенные вблизи сокета, невысокие. По крайней мере наша двухсекционная башня Noctua NH-D15 разместилась на плате просто идеально. Процессорное гнездо отодвинуто от первого слота PCI Express x16 на вполне достаточное расстояние, а до верхней кромки платы и вовсе остается очень хороший запас. Какие-то несовместимости механического характера возможны разве что с модулями памяти с высокими радиаторами, но, похоже, с переходом на энергоэффективную DDR4 индустрия постепенно отказывается от использования на памяти массивных теплорассеивающих пластин.

Количество слотов PCI Express x16 3.0 на ASUS X99-Deluxe — пять. Все они подключены к процессорному контроллеру и могут делить 40 линий. Два слота — первый и третий — могут работать в режимах x8 или x16, второй, четвёртый и пятый слоты — исключительно x8. Взаимное расположение этих слотов таково, что в них можно установить до трёх видеокарт с двухслотовой системой охлаждения, посредством которых можно собрать мульти-GPU-конфигурацию со впечатляющей мощностью, работающую в SLI или Crossfire по формуле x16/x16/x8. В целом же плата допускает различные формулы работы слотов PCI Express: x16, x16/x16, x16/x16/x8, x8/x8/x16/x8 и x8/x8/x8/x8/x8.

В случае же использования процессора Core i7-5820K с 28 линиями PCI Express 3.0 конфигурации из трёх видеокарт тоже возможны, но формула их работы будет x8/x8/x8. Да и полноценной двухпроцессорной графической системы не получится, так как будет выбрана формула x16/x8. Для того чтобы облегчить правильную установку нескольких видеокарт, на плате имеется специальный переключатель SLI/CFX. Он включает подсветку рекомендуемых слотов PCI Express для конфигурации из двух или трёх видеокарт.

Так как на ASUS X99-Deluxe нет никаких дополнительных разветвителей/концентраторов PCI Express, шестой слот PCI Express x4 с открытым ключом работает через чипсет и соответствует стандарту 2.0.

В том случае, когда среди 40 или 28 процессорных линий PCI Express остается незадействованный в графической подсистеме резерв, четыре линии может забрать на себя имеющийся на плате слот M.2. Следует заметить, что подобные слоты M.2, к которым были бы подведены от CPU четыре скоростные линии PCI Express 3.0, — достаточно редкое на сегодняшний день явление. Что, собственно, неудивительно, так как накопителей, рассчитанных на такой интерфейс, пока нет. ASUS реализовала задел на будущее: их слот предусматривает самый быстрый из всех вариантов M.2, заложенный в спецификации. Однако следует иметь в виду, что такой разъём M.2 не поддерживает подавляющее большинство современных накопителей с интерфейсом SATA.

Любопытно и расположение этого слота. Находится он около разъёмов DIMM и для экономии места на плате предполагает установку накопителей перпендикулярно её плоскости. Жёсткую фиксацию накопителей при этом предполагается обеспечивать креплением к специально монтируемой на плату металлической пластине (она входит в комплект поставки). Конечно, выглядит всё это довольно нелепо, но зато при такой ориентации в M.2 можно установить SSD любой длины, при этом для них обеспечивается более благоприятный температурный режим, чем если бы они были прижаты к материнке между видеокартами.

Возможности по подключению накопителей по традиционному SATA-интерфейсу реализованы через набор системной логики X99 и дополнительный контроллер ASMedia ASM106SE. Чипсетных портов всего десять, за их работу отвечают два интегрированных контроллера. По этой причине RAID-конфигурации на ASUS X99-Deluxe можно собирать лишь с использованием первых шести SATA-портов, остальные же порты годятся только для одиночных дисков. Пара из чипсетных портов собрана в виде коннектора SATA Express, совместная работа которого с двумя необходимыми линиями PCI Express 2.0 решается через интеловскую технологию Flex I/O, позволяющую переключать функциональность высокоскоростных портов. Второй имеющийся на плате порт SATA Express работает через контроллер ASMedia, тем не менее к нему тоже можно подключить два обычных диска SATA 6 Гбит/с.

Ещё три микросхемы разработки ASMedia используется на ASUS X99-Deluxe для увеличения числа портов USB 3.0. Интеловский набор логики поддерживает только шесть высокоскоростных портов USB, причём на рассматриваемой плате напрямую разведены лишь четыре из них. Все они представлены в виде пары игольчатых коннекторов. Оставшиеся два посредством двух концентраторов превращены в восемь портов USB 3.0, выведенных на заднюю панель платы. По соседству с ними располагается ещё два «полноценных» порта USB 3.0, подключённых к дополнительному контроллеру ASMedia, и два наследственных чипсетных порта USB 2.0.

Немалое внимание инженеры ASUS уделили и сетевым свойствам X99-Deluxe. Поддержку проводной сети обеспечивают два гигабитных контроллера Intel с широкими возможностями. Например, сетевые интерфейсы могут быть объединены для увеличения пропускной способности. Плюс с платой предлагается программное обеспечение Turbo LAN, управляющее приоритизацией трафика. Есть на ASUS X99-Deluxe и беспроводная сеть. Она работает через дочернюю mini-PCI-плату на базе контроллера Broadcom BCM4360. Поддерживаются два диапазона 2,4/5 ГГц и стандарты 802.11a/b/g/n/ac. Wi-Fi-контроллер укомплектован тройной антенной 3R3T, за счёт чего он может обеспечивать скорость передачи данных до 1,3 Гбит/с.

Современные тенденции таковы, что производители материнских плат серьёзно взялись за улучшение интегрированного звука. ASUS X99-Deluxe — не исключение. Она получила высококачественный восьмиканальный кодек ALC1150 и улучшенный звуковой тракт, в котором применяются специальные аудиоконденсаторы Nichicon, дополнительный усилитель, общее экранирование и изолированные трассы для различных аналоговых сигналов. Дополняет всё это набор DTS-технологий: DTS Ultra PC II, которая позволяет получить пространственное звучание на обычных колонках или наушниках, и DTS Connect для кодирования компьютерного звука и его вывода через S/P-DIF-выход. Что же касается аналоговых выходов, то они обеспечивают вполне приличное качество звучания без искажений и фоновых шумов даже при высокой нагрузке на систему. Кроме того, в аналоговой схеме появилась специальная обвязка, ликвидирующая неприятный щелчок при включении и выключении компьютера.

Безусловно, инженеры ASUS не могли обойтись и без того, чтобы щедро добавить на плату всякие приятные мелочи, облегчающие сборку системы. Среди них есть достаточно привычные вещи вроде POST-контроллера и аппаратных кнопок включения, перезагрузки и сброса настроек, а есть и уникальные, например, тот же переключатель SLI/CFX или уже знакомый по предыдущим продуктам переключатель EZ_XPM. Удобные панельки Q-Connect упрощают подсоединение к плате различных мелких проводов, а заглушка для задней панели корпуса с мягкой электростатической подкладкой избавит от трудностей при установке платы в корпус. Кроме того, отметим наличие на плате игольчатых контактов для кнопки DirectKey, заметно облегчающей попадание в оболочку UEFI BIOS.

Несмотря на всё богатство возможностей ASUS X99-Deluxe, эта плата имеет стандартный ATX-размер. А значит, она легко поместится в любом корпусе. Более того, компоновка платы отличается продуманностью и удобством. Все коннекторы разнесены по краям, SATA-порты развёрнуты параллельно плоскости платы, и даже оба силовых разъёма, 24-контактный и 8-контактный, расположены так, что особых проблем с подведением и прокладкой к ним кабелей от блока питания в корпусе быть не должно.

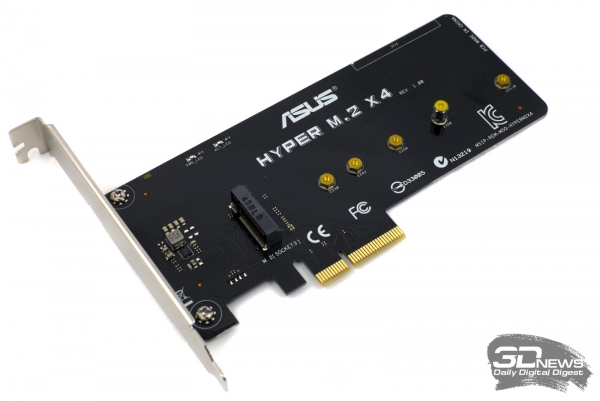

В заключение пару слов стоит сказать о тех полезных дополнениях, которые входят в комплект поставки. Во-первых, среди всего прочего с ASUS X99-Deluxe поставляется плата Hyper M.2, являющаяся переходником с PCI Express x4 на M.2. Она может устанавливаться в любой свободный разъём PCI Express и добавлять плате еще один M.2-интерфейс.

Второе примечательное дополнение более уникально, это небольшая плата-концентратор дополнительных вентиляторов Fan Extension Hub. Она позволяет подключить к плате ещё три вентилятора, увеличив их общее число с шести (из которых два — процессорные) до девяти. Кроме этого, здесь же предлагается три разъёма для температурных датчиков. Немаловажно, что информацию со всех подключенных к Fan Extension Hub вентиляторов и датчиков пользователь получает через стандартные средства — UEFI BIOS и фирменное программное обеспечение.
