p class="h3">⇡#Введение

Если слово «двухкамерный» оживляет у вас в памяти только образы холодильников, стеклопакетов и карбюраторов, спешим добавить еще одну ассоциацию — Fractal Design Node 804.

Разделенный на две тепловые зоны корпус предлагает размещение горячих комплектующих отдельно от более холодных, одновременно преследуя цель максимально полного использования объема. Для этого ему пришлось стать значительно шире своих одноклассников, придерживающихся традиционного подхода, что автоматически перевело его в другую категорию — корпуса для эстетов и энтузиастов. Первые найдут в его необычном дизайне вызов привычному и банальному, вторые — возможность гибкой подстройки системы «под себя» и потрясающую вместительность. Мы же попробуем оценить все плюсы и минусы подобной реализации и проверить, так ли хороша на деле идея с пространственным разнесением ключевых компонентов.

⇡#Упаковка и комплектация

Редкий случай, когда коробку хочется показать не анфас, а в три четверти — корпус с необычными пропорциями просто не мог быть упакован иначе. Крепыш, завернутый в картон, обрел практически форму куба со стороной 40 см, что делает его транспортировку не очень удобной. Ситуацию спасает небольшой, для выходца из Fractal Design, вес.

Лицевая сторона упаковки традиционно иллюстрирует, что же ждет обладателя внутри. Изометрический вид скрадывает габариты схематично изображенного корпуса и не может создать даже общее впечатление у тех, кто не видел его вживую. Справедливости ради отметим, что фотографии тоже не совсем правильно отразят его реальные пропорции и габариты.

Обратная сторона коробки не просто показывает корпус с другой стороны, а предлагает ознакомиться с невероятным количеством составляющих его деталей, попутно рассказывая о его основных преимуществах на четырех языках.

Боковые стороны служат разным целям: одна демонстрирует спецификации модели, вторая — уникальный способ размещения накопителей.

После изучения всех сторон упаковки самое время узнать, что же скрыто внутри и как это что-то защищено от реалий транспортировки по России. В данном случае пенопластовых форм и пакета для этого вполне достаточно.

Смотровое окно надежно защищено пленками с обеих сторон, но это лишь перестраховка: все провода внутри собраны в плотные жгуты, а комплект поставки привязан стяжкой.

Давайте рассмотрим его подробнее. Помимо огромного количества винтиков, мы обнаружили в пакете металлическую пластину, служащую дополнительной точкой опоры при установке тонкого оптического накопителя. Инструкция, щеголяя отличным качеством бумаги и полиграфии, в формате техно-комикса знакомит нас со всеми нюансами сборки и эксплуатации. Среди кратких пояснений есть и русскоязычные, однако картинки настолько понятны и самодостаточны, что особо на текст и не смотришь. Рекламный буклетик лишен кириллицы, так что многим останется лишь разглядывать красивые фотографии корпусов этой и других линеек.

⇡#Внешний вид

Fractal Design Node 804 доступен лишь в черном цвете, и на это есть как минимум одна причина — так его труднее спутать с небольшим холодильником или стильным очистителем воздуха, но все еще можно с сабвуфером, усилителем или гигантским NAS. Это идет модели на пользу — корпус легко найдет свое место рядом со стойкой Hi-Fi-аппаратуры, неподалеку от домашнего кинотеатра или в нише какого-нибудь шкафа. На стол ему, скорее всего, не попасть — кубовидный дизайн заставляет буквально поглощать свободную площадь. Отложив разговоры о форм-факторе, опишем дизайн в двух словах: типично скандинавский. Если вы сталкивались с другими корпусами Fractal Design, этого будет вполне достаточно. Если нет, то немного расшифруем: строгость сочетаний, точность линий, минимум выделяющихся элементов и внимание даже к самым незначительным деталям.

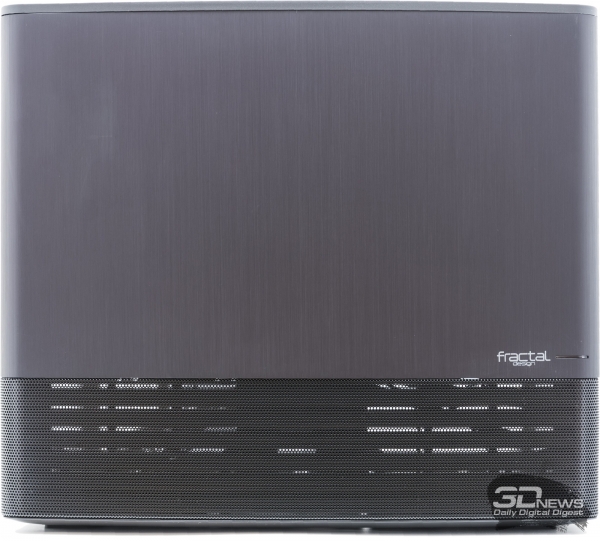

Так уж получилось, что спереди корпус целиком покрыт металлом. Две трети площади занимает алюминиевая декоративная накладка, на которой нашлось место только для упоминания производителя и окошка светодиода. Оставшуюся площадь шведы использовали для забора свежего воздуха, а чтобы она сильно не контрастировала с красивой текстурой металла основной панели, закрыли эту часть лица мелкоячеистой черной сеткой. Кроме того, фронт корпуса решили оставить без кнопок и разъемов, благодаря чему дизайн получился очень лаконичным и удачным.

Чтобы со временем комплектующие не заросли пылью, в лицевой панели имеются направляющие для двух фильтров. В предыдущем предложении намеренно не использовано слово «легкосъемных», потому что для извлечения фильтров из полностью забитого комплектующими корпуса его нужно или свесить с края высокого уступа или неприлично задрать ему нос. Если вы не будете использовать дополнительные места для накопителей в лицевой панели, пожалуй, проще сначала снять ее, а уже следующим этапом извлечь и почистить фильтры. Впрочем, чего это мы наводим ужас? Процедура очистки достаточно редка, чтобы сколь-нибудь утомить пользователя.

Верхняя панель и вовсе представляет собой огромный противопылевой фильтр, целиком затянутый в вышеописанную металлическую сетку. Каких-либо интерфейсов или элементов управления нет и на ней.

Единственная кнопка, сопровождаемая двумя портами USB 3.0 и парой разъемов под наушники и микрофон, оказалась на правой стороне корпуса. На одной линии с ними вы можете увидеть щель для загрузки дисков. Довольно интересное решение — при взгляде на противоположную, остекленную сторону ничего не будет отвлекать от созерцания мощной начинки (нам кажется, что в основном для таких целей и берутся столь необычные и емкие корпуса). Сама же стенка представляет собой лист миллиметрового металла, с широкими полями двойной толщины по периметру. Подобная конструкция делает ее очень жесткой и начисто лишает возможности вибрировать в такт жестким дискам.

Впрочем, если вам захочется похвастаться именно дисковой подсистемой, есть возможность (не совсем предусмотренная производителем) поменять стенки местами. В этом случае фиксация осуществляется лишь одним винтом, но и этого будет более чем достаточно, так как все встает на места очень плотно. Настолько плотно, что выштампованные ручки не кажутся каким-то излишеством.

Левая сторона, благодаря акриловому окну, охотно демонстрирует нам основной отсек корпуса и немного приоткрывает завесу тайны над системой крепления дисков. Плексиглас не тонирован, закреплен девятью загибами по периметру, к вибрациям не склонен. В общем-то, все. За неимением других тем для обсуждения, обратим внимание на ножки. Они обеспечивают корпусу сантиметровый подъем над поверхностью, чего будет вполне достаточно для притока свежего воздуха к блоку питания.

Четыре резиновые накладки на ножках делают корпус не только частично виброизолированным, но и несдвигаемым: столь «цепкой» опоры ни один из протестированных до этого корпусов не имел. Материал настолько хорошо держится за поверхность, что сдвинуть Fractal Design Node 804 по горизонтали практически невозможно — нужно приподнимать. Особо отметим, что это заметно даже без дополнительного веса установленных комплектующих.

Приподняв и повернув корпус (цепкие ножки, помните?), рассмотрим его с тыла. Нам кажется, что именно эта сторона как нельзя более полно демонстрирует всю суть модели, а именно разделение основного пространства на две части: блок питания с накопителями и остальные комплектующие.

В основной камере проглядываются пять слотов расширения с многоразовыми воздухопроницаемыми заглушками, отверстие под I/O-панель материнской платы и большая продуваемая зона. На этой же половине оказалось посадочное место под 120-мм вентилятор, предварительно оккупированное одной из фирменных моделей.

Прямо над ним разместился неприметный трехпозиционный переключатель скорости вращения вентиляторов. Свободное место для отверстий под шланги системы водяного охлаждения есть, но производитель предпочел их не делать.

Отсек для накопителей мог бы принять и 140-мм ветродуй, однако применен здесь точно такой же, как в соседней камере. Блок питания, в соответствии с сегодняшними реалиями, устанавливается в нижней части корпуса. Можно перевернуть его вверх ногами, тем самым проигнорировав старательно размещенный снизу фильтр. Так как осталось рассмотреть только нижнюю сторону, предлагаем перейти к ней.

Помимо упомянутой выше противоворсовой защиты для БП, чистота и порядок обеспечиваются и в основном отсеке.

Кстати, этот фильтр примечателен тем, что его удобно вытаскивать. Иными словами, для его очистки не требуется поднимать, наклонять или опрокидывать корпус. Парадокс заключается в том, что он будет засоряться меньше всего, ведь на дне корпуса не предусмотрены посадочные места под вентиляторы — многочисленные отверстия готовы принять только пару жестких дисков или твердотельных накопителей. Фильтр под блоком питания, в связи с необходимостью оставить ножку на месте, сдвигается внутрь: да-да, снова придется заниматься перемещениями корпуса в пространстве.

Не считая некоторых трудностей с очисткой фильтров, обусловленных особенным форматом корпуса, этот кубик нам очень понравился. Перед тем как пойти дальше, внесем завершающий штрих, рассказав о материалах. В качестве основы Fractal Design Node 804 применяется высококачественная сталь толщиной ровно миллиметр (с учетом слоя краски). Для отделки лицевой части использована алюминиевая панель. На пластике тоже не экономили.

⇡#Внутреннее устройство

Знакомство с внутренним миром корпуса начнем с его основного отделения, в котором будут размещены все вычислительные мощности будущего компьютера.

Отказ от стоек накопителей позволяет максимально полно использовать пространство при установке длинных видеокарт. По умолчанию их длина ограничена 320 мм, но можно ли назвать это ограничением, тем более в реалиях мира Micro ATX? Впрочем, часть этой длины может съесть радиатор СВО или дополнительный вентилятор, которые с готовностью примет передняя стенка. Но пока не будем торопить события и расскажем, как себя ощущают другие «жители» этого отсека. Материнская плата «родного» форм-фактора помещается в корпус с огромным запасом: свободное пространство остается со всех сторон. Сверху оно очень помогает при установке габаритных кулеров башенного типа, высота которых, кстати, может достигать 16 см. Удачное размещение отверстия для кабеля EATX12 позволит не прокладывать его по верхнему краю платы. Правая сторона примыкает к огромному отверстию системы кабель-менеджмента. Для корпуса, пропагандирующего философию раздельного размещения вычислителей и накопителей, было бы неплохо поместить на них резиновые заглушки с прорезями. С нижней стороны платы места тоже предостаточно. Своим появлением оно обязано необходимости соблюсти минимальную высоту корпуса, позволяющую разместить жесткие диски вертикально над блоком питания.

В качестве очевидной выгоды получаем возможность установки пары 2,5″/3,5″ накопителей на дно, а в качестве неочевидной — пятый слот расширения. Напоследок мы оставили огромное отверстие, позволяющее установить практически любой (супер)кулер без демонтажа материнской платы.

Немного изменим ракурс, чтобы можно было лучше разглядеть третий комплектный 120-мм вентилятор и посадочное место под еще один. Прямо над ним оказываются позиции под 120/140-мм вентиляторы или радиатор СВО. Ну вот, опять чуть не скатились в тему размещения компонентов водяного охлаждения. Потерпите немного, скоро мы не удержимся и все-все расскажем.

Правый, он же второй, отсек предназначен для размещения до восьми накопителей формата 3,5 дюйма и блока питания практически любой разумной длины.

Начнем с системы хранения данных. Пользователю выдаются две корзины вместимостью по четыре диска каждая. Они подвешены между рельсами, прикрученными к верхней стенке, и зафиксированы винтами с накатанной головкой, поэтому их извлечение производится легко и просто.

Установка же самих накопителей в корзины без использования инструмента невозможна, потому что требуется притянуть их через специальные антивибрационные прокладки не менее специальными винтами с огромной головкой.

Расстояние между точками крепления дисков составляет полтора дюйма (~38 мм), поэтому даже «многоблинные» экземпляры смогут проветриваться с обеих сторон.

Этому в немалой степени должен способствовать расположившийся позади второй (по порядку, а не по значению) корзины вытяжной вентилятор.

Блок питания будет приветливо встречен огромным воздухозаборным отверстием и четверкой мягчайших амортизирующих подпорок. Эта часть корпуса не отягощена перфорациями или пропилами, поэтому воздух будет втягиваться беспрепятственно и бесшумно. К услугам пользователя две широкие стяжки на липучках, позволяющие немного обуздать хаос проводов.

С этого момента начинается самое интересное. Согласитесь, что Fractal Design не была бы Fractal Design, если бы подобная конфигурация была определена раз и навсегда.

В первом варианте вы можете снять любую из корзин, обеспечив оставшейся более плотный воздушный поток и, как следствие, лучшее охлаждение. В самом деле, не все же покупают подобные корпуса и тут же забивают по самый потолок.

Второй вариант олицетворяет собой иную возможность — накопители изымаются в полном составе, а затем снимаются и удерживающие их рельсы. Оказавшееся свободным место под «потолком» в самом простом варианте может использоваться для установки двух 120- или 140-мм вентиляторов. Еще больше идею можно развить, подвесив массивный двухсекционный радиатор СВО. Для этого у пользователя будут 278 мм длины, 140 ширины и 130 высоты. Раз уж все само собой ушло на вполне естественную тему организации жидкостного охлаждения, продолжим, наконец, свой дважды прерванный рассказ.

Практически аналогичного размера радиатор (240x120 мм) можно установить и в основной отсек, ограничение наложено высотой модулей памяти, на что недвусмысленно указывают смещенные от поддона материнской платы отверстия. Кстати, при использовании СВО высота модулей ОЗУ вместе с радиаторами не должна превышать 48 мм.

Помимо подвесных вариантов имеется стандартная возможность установки радиаторов на переднюю стенку. Их размер оказывается чуть скромнее, но все же вполне достаточен для организации теплоотвода от очень горячих компонентов.

Еще два односекционных теплообменника могут быть помещены на заднюю стенку корпуса. Производитель заявляет поддержку лишь 120-мм моделей, однако правая камера может принять и на ступеньку больший. Отметим, что в этом случае, независимо от типоразмера радиатора, придется расстаться с корзиной накопителей над блоком питания. Впрочем, можно вынуть широкие стяжки-липучки и установить снятую корзину на их место. Для наглядности на фотографии мы перенесли вниз первую из них.

Итоговая «максимальная» конфигурация системы жидкостного охлаждения, в соответствии с информацией от производителя, выглядит так: 240-мм + 280-мм радиаторы наверх и два 120-мм вперед.

Вернемся к теме размещения накопителей. Насколько бы странным это не показалось, нам потребуется расфиксировать лицевую панель корпуса, удерживаемую четырьмя пластиковыми штифтами. Сразу отметим, что провода не дадут снять ее полностью, потому что прикреплены прямо к ней.

Выбрав часть свободной длины кабелей, можно достаточно комфортно разместить панель как для осмотра, так и для монтажа накопителей. Свободное пространство слева от решетчатой структуры — позиция под дисковод оптических дисков со щелевой загрузкой. Именно для монтажа последнего и предназначалась металлическая пластина в комплекте поставки.

Та самая пластиковая решетка, послужившая нам точкой отсчета на предыдущей фотографии, на самом деле является системой крепежа для пары 2,5-дюймовых накопителей. Очень интересное решение с точки зрения максимального использования пространства.

Воспользуемся случаем и оценим внутренний мир кнопочно-интерфейсной части. Как видим, USB 3.0-порты используют качественный толстый кабель, а для кнопки включения и двух разъемов типа Mini Jack во Fractal Design не поленились сделать печатную плату и зафиксировать ее несколькими винтами.

Единственный изъян, обнаруженный в корпусе, — посаженный на термоклей светодиод. Этот подход простителен безымянной продукции, но видеть такое в брендовом корпусе весьма непривычно. Стоит ли говорить, что при каждом снятии передней панели светодиод выпадает из гнезда?

Бегло обсудив ситуацию с фильтрами, мы так и не подержали их в руках — спешим исправиться. Три очистительных элемента из четырех стандартны для многих корпусов Fractal Design и представляют собой протяженную пластиковую рамку с довольно мелкой сеткой. Не стоит думать, что она не пропустит мелкие частицы пыли, однако базовую защиту от шерсти, волос и пуха обеспечит отлично. Блок питания прикрыт уникальным по форме «щитом» с аналогичным строением. Наконец, самый большой и качественный губчатый фильтр покрывает собой всю верхнюю крышку.

Как уже говорилось выше, в комплект поставки включены три одинаковых вентилятора Silent Series R2, имеющие маркировку FD-FAN-SSR2-120. Как нетрудно догадаться (если вы не читали до этого места, а прокрутили), установочный размер этой модели составляет 12 см. Из прочих важных параметров сообщим, что частота вращения крыльчатки составляет примерно 1200 об/мин, уровень шума не превышает 15 дБ, а максимальный воздушный поток достигает 40 CFM.

Все имеющиеся изначально вентиляторы можно подключить ко встроенному трехканальному реобасу. На выбор доступны три фиксированных скоростных режима: High, Middle и Low, подающие на вход вентиляторов напряжение 12, 7 или 5 вольт. А теперь внимание: производитель услышал мольбы пользователей и отправил в небытие разъем Molex! Для подачи питания к переключателю используется стандартный SATA-коннектор. Наконец-то владельцы модульных блоков питания смогут обойтись без лишнего провода, к которому, кроме реобаса, и подключить-то было нечего. На этой оптимистичной ноте мы заканчиваем с теорией и переходим к практике.
