p class="h3">⇡#Предисловие

В отличие от большинства других материалов про видеокарты, объект сегодняшнего изучения и тестирования отнюдь не является новинкой. Однако именно в данный временной период интерес к таким видеокартам растёт, хотя виной тому вовсе не очередной всплеск интереса к добыче криптовалют, а сложившаяся рыночная ситуация.

Дело в том, что одновременно с проведённым компанией AMD снижением цен, когда рекомендованная граница стоимости Radeon R9 290X опустилась с $450 до $400, а Radeon R9 290 — с $400 сразу до $300, произошёл пресловутый скачок доллара, затронувший прежде всего вновь ввозимые в нашу страну видеокарты. И пока российские геймеры с грустью наблюдают рост ценников на новые GeForce GTX 970 и GeForce GTX 980, залежавшиеся было на полках магазинов Radeon R9 290(X) становятся чуть ли не самыми привлекательными графическими картами в верхнем (для AMD) ценовом диапазоне.

Иными словами, как нам кажется, пришло время взглянуть на оригинальные версии этих моделей видеокарт другими глазами. И в этом мы с вами сегодня убедимся на примере одной из самых продвинутых версий Radeon R9 — Sapphire Vapor-X R9 290 Tri-X OC 4 Гбайт.

⇡#Технические характеристики и стоимость

Технические характеристики видеокарты Sapphire Vapor-X R9 290 Tri-X OC приведены в таблице.

* По данным «Яндекс.Маркета» по состоянию на 02.12.2014.

⇡#Упаковка и комплектация

Видеокарта поставляется в большой картонной коробке, оформленной ярко и привлекательно. На её лицевой стороне изображён боевой робот, напоминающий егеря из фильма «Тихоокеанский рубеж».

Сверху указана модель видеокарты, а снизу отдельными пиктограммами обозначены основные достоинства продукта. Обратная сторона расскажет потенциальному покупателю об особенностях системы охлаждения, а также о ключевых достоинствах видеокарты и технологиях AMD.

Внутри цветной оболочки находится ещё одна коробка из толстого картона. В неё вставлена подложка из вспененного полиэтилена, в центре которой и зафиксирована видеокарта. Под ней находится плоская коробка, в которой можно найти следующие аксессуары:

• два кабеля-переходника для дополнительного питания;
• кабель HDMI длиной 1,8 метра;
• бонусный коврик для мыши;
• компакт-диск с драйверами;
• наклейка с логотипом Sapphire;
• инструкция по установке, памятка и рекламный буклет.

Комплектация не является пределом мечтаний, поскольку в её составе мы не нашли хотя бы одной современной игры. Однако она гораздо полнее и привлекательнее тех комплектов поставки, которые мы последнее время встречаем в коробках новых серийных видеокарт GeForce GTX 970 и даже GTX 980.

Sapphire Vapor-X R9 290 Tri-X OC выпускается в Китае, на неё предоставляется двухлетняя гарантия. Минимальная розничная стоимость данной модели на момент публикации статьи в России составляла 19 000 рублей (минимальная — 16 360), а за рубежом её можно было купить за 299 долларов США.

⇡#Дизайн и особенности печатной платы

Внешне Sapphire Vapor-X R9 290 Tri-X OC выглядит мощно, убедительно и многообещающе. Вся лицевая сторона видеокарты закрыта системой охлаждения с тремя вентиляторами, окаймлёнными переливающейся бирюзовым цветом пластиковой вставкой, которая превосходно гармонирует с наклейками на статорах вентиляторов и создает яркий и притягательный образ ускорителя.

Обратная сторона видеокарты закрыта перфорированной металлической пластиной, оформленной в таком же стиле, как и лицевая. Массивная и тяжёлая видеокарта по толщине займёт в системном блоке 2,5 слота PCI-Express, поскольку её размеры равны 300x110x49 мм, а весит она более 1,2 кг.

Видеовыходов на Sapphire Vapor-X R9 290 Tri-X OC четыре: два DVI Dual-Link, один HDMI версии 1.4 и один DisplayPort версии 1.2. При использовании технологии AMD Eyefinity 2.0 к видеокарте можно одновременно подключить до шести мониторов.

Как видим, на панели осталось место и для решётки, через которую часть нагретого видеокартой воздуха выбрасывается за пределы корпуса системного блока. Через данную решётку воздушный поток действительно выходит, хоть и не столь интенсивно, как вверх. Так что большая часть горячего воздуха всё равно будет оставаться внутри корпуса.

На месте уходящих в прошлое разъёмов для CrossFireX установлен кнопочный переключатель между двумя BIOS видеокарты, одна из версий которого имеет поддержку UEFI и функцию быстрой загрузки для Windows 8. Частотная формула видеокарты, о которой мы расскажем чуть ниже, одинаковая в обеих версиях BIOS.

Видеокарта оснащена двумя восьмиконтактными разъёмами для дополнительного питания. Заявленная мощность составляет 300 ватт, а рекомендованная мощность блока питания для системы с одной Sapphire Vapor-X R9 290 Tri-X OC должна составлять не менее 750 ватт.

Снимаем систему охлаждения с видеокарты и видим весьма сложную и насыщенную элементами печатную плату.

Чтобы окончательно «раздеть» печатную плату, необходимо открутить алюминиевый радиатор с элементов силовых цепей и пластину с обратной стороны текстолита.

Для питания графического процессора отведено шесть фаз, и ещё по паре фаз задействовано на PLL и память.

На фирменных двусторонних дросселях Black Diamond приклеены алюминиевые радиаторы. Они проходят сквозь печатную плату — за счет этого Sapphire обещает 10%-е снижение температур и 25%-е повышение энергоэффективности. Заявлен и увеличенный срок службы таких силовых цепей, правда без конкретики в цифрах.

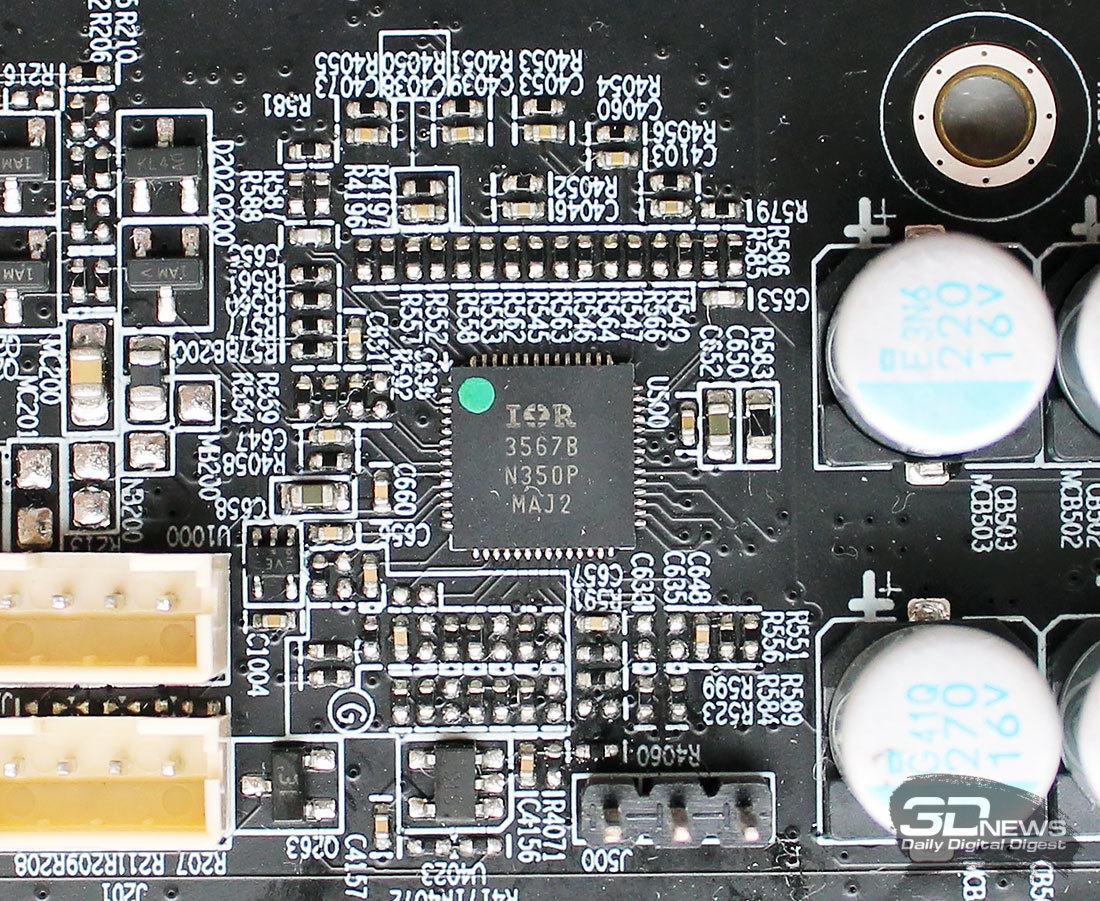

Управление питанием графического процессора осуществляется цифровым контроллером IR 3567B производства International Rectifier.

Огромный кристалл графического процессора имеет площадь 438 мм². Если судить по маркировке, нанесённой на металлической рамке, он выпущен на Тайване на 50-й неделе 2013 года, то есть практически год назад.

Частота данного экземпляра Hawaii повышена с номинальных для эталонных Radeon R9 290 947 МГц до 1030 МГц, или на 8,8%. Поверьте, это очень приличный заводской разгон для данной модели видеокарты. По данным мониторинга, напряжение GPU в 3D-режиме составляет 1,109 В, а при переходе в 2D снижается до 0,984 В одновременно со снижением частоты до 300 МГц. Качество ASIC нашего экземпляра графического процессора видеокарты одно из самых высоких, которые нам довелось встречать, — оно равно 86,6%.

На видеокарте установлены четыре гигабайта памяти стандарта GDDR5, набранные 16-ю FCFBGA-микросхемами на лицевой стороне печатной платы. Чипы выпущены компанией SK Hynix и имеют маркировку H5GC2H24BFR T2C.

При напряжении 1,5 В теоретическая эффективная частота таких чипов составляет 6000 МГц. На Sapphire Vapor-X R9 290 Tri-X OC память функционирует на 5600 МГц, что сразу на 12,0% выше номинальной частоты эталонных Radeon R9 290. Таким образом, пропускная способность памяти видеокарты при 512-битной ширине шины обмена может достигать 358,4 Гбайт/с. Впечатляющее значение, в особенности на фоне флагманской GeForce GTX 980 с её скромными 224,3 Гбайт/с. Добавим, что при переходе видеокарты в 2D-режим частота памяти снижается до 600 МГц.

Дополняет обзор Sapphire Vapor-X R9 290 Tri-X OC информация утилиты GPU-Z с характеристиками этой видеокарты.

Вы также можете скачать BIOS этой видеокарты, а мы переходим к знакомству с её системой охлаждения.

⇡#Системы охлаждения — эффективность и уровень шума

Sapphire Vapor-X R9 290 Tri-X OC оснащается системой охлаждения Tri-X (неожиданно, правда?). Это массивный кулер с медной испарительной камерой в основании, алюминиевой пластиной с термопрокладками на микросхемах памяти, двухсекционным радиатором на тепловых трубках и небольшим алюминиевым радиатором на силовых цепях.

Основной двухсекционный радиатор набран из тонких алюминиевых пластин, припаянных к тепловым трубкам с межрёберным расстоянием 1,5 мм.

Всего в радиаторе пять медных тепловых трубок. Диаметр центральной 10 мм, соседних с ней — 8 мм, а две крайние трубки имеют диаметр 6 мм.

Пластины сидят на трубках очень плотно. Они не смещаются, не дребезжат во время работы вентиляторов. Сборка очень качественная, а сама конструкция неплохо продумана.

Охлаждение радиатора и печатной платы осуществляется тремя вентиляторами, закреплёнными на стойках в пластиковой рамке.

Диаметр вентиляторов равен 86 мм, а их оригинальным производителем является компания FirstD.

Они оснащены двухканальным PWM-управлением и могут работать в скоростном диапазоне от 0 до 4100 об/мин. Центральный вентилятор может вращаться как одновременно с крайними, так и независимо от них. Режим работы выбирается специальным переключателем на торце видеокарты.

При активации так называемого интеллектуального режима работы вентиляторов крайние отключаются совсем, а центральный функционирует только на 20-29% мощности в зависимости от нагрузки. И так видеокарта будет работать, пока температура графического процессора не достигнет 60 градусов Цельсия.

После этого в работу вступают крайние вентиляторы, увеличивая эффективность системы охлаждения до максимально возможной.

Ещё одной моддингово-полезной особенностью видеокарты Sapphire Vapor-X R9 290 Tri-X OC является подсветка логотипа Sapphire на верхней грани кожуха системы охлаждения.

Цвет подсветки изменяется в зависимости от температуры графического процессора. Красного мы не видели вообще во время всего тестирования, а какие конкретно температуры были, мы сейчас расскажем.

Для проверки температурного режима работы видеокарты Sapphire Vapor-X R9 290 Tri-X OC в качестве нагрузки мы использовали пять циклов теста весьма ресурсоёмкой игры Aliens vs. Predator (2010) при максимальном качестве графики в разрешении 2560х1440 пикселей с анизотропной фильтрацией уровня 16х и MSAA-сглаживанием степени 4x.

Для мониторинга температур и всех прочих параметров применялись программа MSI Afterburner версии 4.0.0 и утилита GPU-Z версии 0.8.0. Все тесты проводились в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи, при средней комнатной температуре 24,7 градусов Цельсия.

Сначала мы проверили эффективность работы системы охлаждения Sapphire Vapor-X R9 290 Tri-X OC при автоматической регулировке скорости вентиляторов и активированном интеллектуальном режиме.

В результате были получены максимальные 77 градусов Цельсия на графическом процессоре и 70-71 градус Цельсия по датчикам на VRM-элементах. Для Radeon R9 290 на повышенных частотах это попросту превосходный результат, не идущий ни в какое сравнение с показателями эталонных версий, тем более что максимальная скорость вентиляторов во время работы составила сравнительно умеренные 2150 об/мин.

Если же вручную выставить скорость вентиляторов на максимум, то можно добиться 13..15-градусного снижения температур графического процессора и VRM.

Хотя, на наш взгляд, такая эффективность охлаждения для данной видеокарты избыточна, тем более что терпеть её уровень шума на скорости вентиляторов 3550-4100 об/мин — занятие не из приятных.

Измерение уровня шума систем охлаждения видеокарт осуществлялось с помощью электронного шумомера CENTER-321 после часа ночи в полностью закрытой комнате площадью около 20 м² со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлась только система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора/турбины кулера. Материнская плата, в которую была вставлена видеокарта с установленной на неё системой охлаждения, размещалась на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 29,8 дБА, а субъективно комфортный (не путать с низким) уровень шума при измерениях с такого расстояния находится около отметки 36 дБА. Скорость вращения вентиляторов изменялась во всём диапазоне их работы с помощью специального точного контроллера путём изменения питающего напряжения с шагом 0,5 В.

На график и в таблицу с данными об уровне шума системы охлаждения Sapphire Vapor-X R9 290 Tri-X OC мы включили результаты измерений уровня шума эталонной видеокарты AMD Radeon R9 290(X), а также оригинальных видеокарт ASUS STRIX GeForce GTX 970, Gigabyte GeForce GTX 970 G1 Gaming и MSI GeForce GTX 780 Ti Gaming. Добавим, что вертикальными пунктирными линиями соответствующего цвета отмечены верхние границы скорости систем охлаждения при их автоматической PWM-регулировке.

Разница в уровне шума между Sapphire Vapor-X R9 290 Tri-X OC и эталонной Radeon R9 290X попросту колоссальная, однако оригинальная видеокарта Sapphire не стала лучшей среди других оригинальных видеокарт, участвующих в сегодняшнем тесте. Столь же шумной является разве что MSI GeForce GTX 780 Ti Gaming при автоматической регулировке скорости вентиляторов, а Gigabyte GeForce GTX 970 G1 Gaming и в особенности ASUS STRIX GeForce GTX 970 работают заметно тише. Всё же справляться с горячим графическим процессором Hawaii по-прежнему приходится жертвуя акустическим комфортом. Тем не менее, благодаря высокоэффективному кулеру, Sapphire удалось добиться многократного снижения уровня шума в сравнении с показателями эталонного кулера AMD Radeon R9 290(X).

⇡#Оверклокерский потенциал

Учитывая уже повышенные на заводе частоты, мы не питали особых надежд на серьёзный разгон Sapphire Vapor-X R9 290 Tri-X OC, и, как оказалось, не зря. Частоту графического процессора видеокарты без потери стабильности и сбоев нам удалось повысить всего на 50 МГц. В то же время эффективную частоту памяти мы увеличили на 900 МГц, что не так уж и плохо для видеокарт AMD.

Итоговые частоты видеокарты после разгона составили 1080/6500 МГц, а в процентном выражении разгон составил +4,9/16,1%. В общем-то, не так уж и плохо, как могло показаться на первый взгляд, в особенности если обратить внимание на полученную после разгона пропускную способность видеопамяти.

Правда, нужно отметить, что при изучении оверклокерского потенциала видеокарты мы отключили интеллектуальное управление вентиляторами, а также выставили их на 50% мощности, или примерно 2500 об/мин. Это позволило сохранить практически те же температуры, что и до разгона Sapphire Vapor-X R9 290 Tri-X OC.

Вот такая вот интересная у нас сегодня видеокарта. Судить о том, сколь она быстра, мы будем сразу после традиционного раздела с конфигурацией и методикой тестирования.
