p class="h3">⇡#Предисловие

Недавняя информация о банкротстве корейской компании Zalman Tech Co., Ltd. оказалась не просто сильно преувеличенной, а банальной сетевой уткой. Как выяснилось, в компании был лишь запущен процесс реструктуризации, вполне регулярный для хай-тек-индустрии. Поэтому нет ничего удивительного в том, что Zalman продолжает разрабатывать и выпускать кулеры, в числе которых и новый Zalman CNPS8X Optima.

Сразу отметим, что данная модель относится к среднему классу: ее задача — завоевать пользователей малыми размерами и скромным весом. Однако это далеко не всё, что Zalman предлагает в новом CNPS8X Optima…

⇡#Технические характеристики и рекомендованная стоимость

Технические характеристики системы охлаждения Zalman CNPS8X Optima приведены в таблице.

* По данным «Яндекс.Маркета» за 18.12.2014.

⇡#Упаковка и комплектация

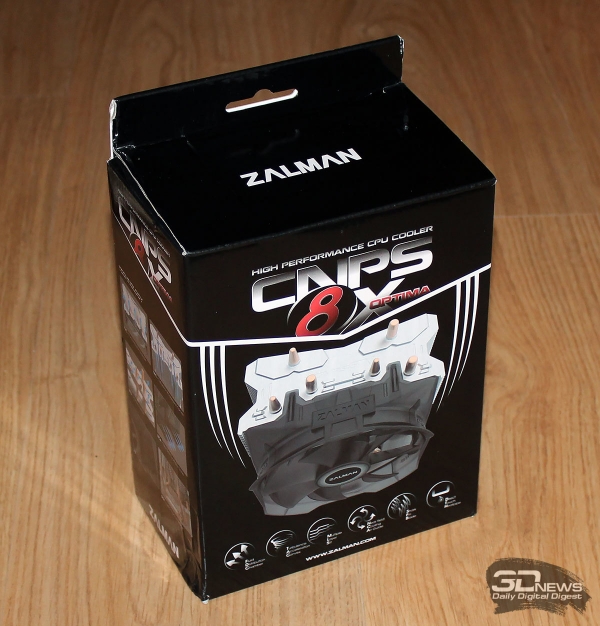

Система охлаждения поставляется в картонной коробке средних размеров преимущественно чёрного цвета. На лицевой стороне коробки изображён кулер, а под ним пиктограммами перечислены его ключевые особенности.

Нельзя упрекнуть в неинформативности и остальные стороны коробки — на них можно найти все необходимые сведения об устройстве, включая технические характеристики и страну производства.

Внутрь картонной оболочки вставлен дополнительный пластиковый бокс, отлитый по форме кулера.

То есть можно сказать, что в надёжности такой упаковки сомневаться не приходится. Сверху лежат инструкция по установке, маленький пакетик термопасты Zalman ZM-STG2M, а также пластиковая рамка с фиксирующими гвоздиками.

Zalman CNPS8X Optima выпускается в Китае, и на него предоставляется двухлетняя гарантия. Стоимость кулера в России на момент подготовки статьи составляла 1 590 рублей, а за рубежом он продаётся за 37 долларов США.

⇡#Особенности конструкции

Внешне новый Zalman CNPS8X Optima выглядит очень аккуратным и компактным кулером, несмотря на башенный тип конструкции радиатора.

Высота кулера составляет 148,5 мм, а его ширина и толщина равны 110 и 81 мм соответственно.

Весит новинка всего 375 граммов.

Казалось бы, конструкция Zalman CNPS8X Optima донельзя банальна: алюминиевый радиатор на трёх медных тепловых трубках и вентилятор, установленный с одной из его сторон.

Однако даже в таком простом по устройству кулере инженеры корейской компании реализовали сразу шесть инновационных (по их мнению) решений.

Прежде чем перейти к их перечислению и описанию, посмотрим на кулер сверху и снизу.

В первую очередь стоит сказать о технологии FDC (Fluid Distribution Chamber), заключающейся в создании специальной воздушной камеры между вентилятором и радиатором, способствующей повышению статического давления и эффективности работы кулера в целом.

Следом идёт TAC (Turbulence Acceleration Convex) — оптимизированная форма рёбер радиатора, способствующая более быстрому прохождению сквозь них воздушного потока и снятию тепловой нагрузки.

Ещё одной технологией является MLS (Multi-layer Slit), так называемая многослойная форма рёбер.

По мнению разработчиков, такая форма рёбер способствует не только уменьшению сопротивления воздушного потока (что весьма сомнительно), но и увеличению полезной площади рёбер. Добавим, что алюминиевые рёбра радиатора имеют толщину 0,4 мм и напрессованы на тепловые трубки с межрёберным расстоянием 2,0 мм.

Три тепловые трубки диаметром 6 мм пронизывают рёбра со смещением друг относительно друга для более равномерного распределения теплового потока.

Zalman CNPS8X Optima — кулер с технологией прямого контакта. Расстояние между трубками в основании, составляющее, к слову, 3 мм, заполнено алюминиевой вставкой.

Прямо сказать, это не лучшее решение с точки зрения обеспечения равномерного теплоотвода от крышки процессора, но очевидно, что прежде всего это результат стремления сделать систему охлаждения более простой при производстве и доступной для конечного пользователя.

При установке кулера на процессор AMD конструктива Socket AM3+ мы получили следующие отпечатки.

Как видим, контакт был обеспечен по всей площади теплораспределителя, однако налицо тот факт, что на равномерный теплосъём не стоит даже надеяться.

На Zalman CNPS8X Optima установлен один семилопастный вентилятор диаметром 100 мм и толщиной 25 мм.

Роль его рамки и крепления к радиатору играет пластиковый кожух, в нижней части которого находятся две панели, направляющие воздушный поток к элементам околосокетного пространства.

Это также одна из фирменных технологий нового Zalman CNPS8X Optima.

Ещё одной особенностью данного вентилятора являются Shark Fin — специальные «плавники» на лопастях, структурирующие воздушный поток и способствующие снижению уровня шума.

Что касается технических характеристик вентилятора, то скорость вращения регулируется широтно-импульсной модуляцией в диапазоне от 1000 до 2100 об/мин, при уровне шума от 18,2 до 30,0 дБА. Срок службы подшипника скольжения должен составлять не менее 30 000 часов, стартовое напряжение равно 3,6 В, а максимальное энергопотребление «вертушки» не превышает 2,5 Вт.

Вот такой вот высокотехнологичный кулер получился у Zalman.

⇡#Совместимость и установка

Несмотря на тот факт, что на официальном сайте в характеристиках Zalman CNPS8X Optima обозначена поддержка LGA2011, на самом деле креплений для данного типа процессорных разъёмов у этого кулера нет. Да тем и лучше, на наш взгляд, уж больно он скромен для охлаждения топовых процессоров. А вот на все остальные процессоры новинку можно установить. Делается это предельно просто. Например, на процессоры AMD кулер устанавливается с помощью обычных зацепов за уголки штатной пластиковой рамки материнской платы и прижимается винтами.

При установке Zalman CNPS8X Optima на платформы с процессорами Intel в качестве крепления используется опорная рамка, фиксирующаяся в отверстиях платы специальными гвоздиками. А дальше всё то же самое. Вся процедура установки системы охлаждения на плату занимает не более пары минут, а усилие прижима при этом возникает довольно высокое. Иными словами, в этом плане Zalman можно назвать идеальным.

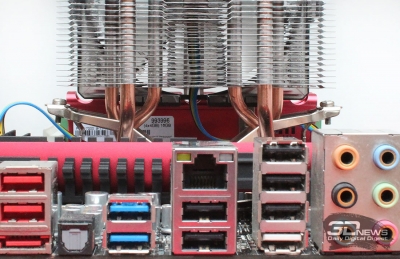

Компактность кулера и не менее чем 45-мм расстояние от его нижнего края до материнской платы позволят использовать его с модулями оперативной памяти любой высоты.

То же самое и внутри корпуса системного блока, где Zalman CNPS8X Optima выглядит очень аккуратно и эстетично.

Высота установленного на процессор кулера составляет 153 мм, то есть его можно использовать даже в сравнительно узких корпусах системных блоков.

Вот и всё, что мы хотели рассказать о Zalman CNPS8X Optima в описательной части статьи, и сразу после изложения методики перейдём к его тестированию.
