Новая статья: Система жидкостного охлаждения Fractal Design Kelvin S24: не как все
13.01.2015, 21:00:33

p class="h3">#Предисловие

К сегодняшнему дню мы уже протестировали более трёх десятков заводских систем жидкостного охлаждения для центральных процессоров от начального до топового уровня. Все их объединяет простота конструкции и установки, отсутствие необходимости обслуживания и сравнительно невысокая стоимость. Объективно говоря, большинство из них имеют весьма посредственную эффективность и высокий уровень шума, хотя последнее время нам всё чаще попадаются системы, способные обходить суперкулеры.

Ещё одной общей чертой такого охлаждения является невозможность расширения, то есть включения в контур дополнительных компонентов, как то: водоблоков, расширительных бачков или радиаторов с вентиляторами, поскольку у них нет отверстий для заливки хладагента, а шланги намертво запрессованы на фитингах. Для тех моделей систем жидкостного охлаждения, у которых эффективность и так не высока, данную особенность нельзя назвать минусом, однако для высокопроизводительных систем возможность включения в контур дополнительных компонентов была бы очень даже полезной.

Шведская компания Fractal Design, известная своими корпусами системных блоков, пошла именно таким путём и не так давно выпустила сразу три версии систем жидкостного охлаждения: младшую и компактную S12, среднюю S24 и флагманскую S36. В сегодняшней статье мы познакомимся со средней — S24.

#Технические характеристики и рекомендованная стоимость

Технические характеристики системы жидкостного охлаждения Fractal Design Kelvin S24 приведены в таблице.

Fractal Design Kelvin S24
Радиатор
Размеры, Д × Ш × В, мм 275 × 124 × 30
Размеры рабочего тела радиатора, ДхШхВ, мм 275 × 124 × 19
Материал радиатора медь и сталь
Вес радиатора, г 731
Вентиляторы
Количество вентиляторов 2
Модель вентилятора Fractal Design Silent Series HP PWM (FD-SSHP-120)
Типоразмер 120 × 120 × 25
Скорость вращения, об/мин 800–1700
Воздушный поток, CFM 2 × 62,4 (макс.)
Уровень шума, дБА 26,9
Статическое давление, мм H2O 2 × 2,33 (макс.)
Номинальное/стартовое напряжение, В 12 / 7,2
Максимальное энергопотребление: заявленное/измеренное, Вт 2 × 2,16 / 2 × 1,78
Количество и тип подшипника(ов) н/д
Срок службы, часов/лет 30 000 / 3,4
Вес, г 2 × 165
Помпа
Размеры, Д × Ш × В, мм 69 × 69 × 40
Производительность, л/час 72
Развиваемое давление, мм H2O 1000
Уровень шума, дБА 25
Тип подшипника керамический
Срок службы подшипника, часов/лет 50 000 / 5,7
Скорость вращения ротора: об/мин 2400, PWM
Рабочее напряжение, В 7–13,5
Энергопотребление: заявленное/измеренное, Вт 3,2 / 2,8
Диаметр G-резьбы фитингов, дюйм 1/4
Водоблок
Материал и структура медь, оптимизированная микроканальная структура
Совместимость с платформами Intel LGA775/115(х)/1366/2011
AMD Socket AM2(+)/AM3(+)/FM1(2+)
Дополнительно
Длина шлангов, мм 315
Внешний/внутренний диаметр шлангов, мм 11/8
Хладагент нетоксичный, антикоррозионный
Термопаста Fractal Design Zero, 1 г, 5,5 Вт/м·К
Общий вес системы, г 1530
Гарантийный срок, лет 2
Рекомендованная стоимость, долларов США $119,99

#Упаковка и комплектация

Система охлаждения запечатана в картонную коробку средних размеров, на лицевой стороне которой приведены фото системы, название компании-производителя и модели.

Обратная сторона и одна из боковин упаковки рассказывают потенциальному покупателю о компонентах системы и её ключевых особенностях.

На торцевых сторонах коробки приведены размеры радиатора и перечень входящих в комплект поставки компонентов, а также схематичное изображение составляющих помпы с кратким описанием каждого из них.



Внутрь основной коробки вставлена картонная корзина с отсеками, в которых и расположены компоненты Fractal Design Kelvin S24.

Кроме самой системы в комплекте поставки находятся наборы креплений для платформ с процессорами Intel и AMD, винты двух типов для крепления вентиляторов к радиатору, Y-кабель для вентиляторов, термопаста, инструкция по установке и памятка.

Разработанная шведскими специалистами Fractal Design система выпускается в Китае, и на неё предоставляется двухлетняя гарантия. Рекомендованная стоимость Kelvin S24 заявлена на отметке 119,99 доллара США, а в российских розничных магазинах данная система пока не замечена.

#Особенности конструкции

Конструктивно Fractal Design Kelvin S24 построена по классической схеме, в которой радиатор соединён двумя шлангами с блоком помпы и водоблока.

В случае Kelvin S24 шланги очень гибкие и мягкие, поэтому производитель предусмотрительно оснастил их проволочной спиралью для исключения перегибов. Длина шлангов составляет 315 мм, внешний диаметр равен 11 мм, а внутренний — 8 мм.

Вся конструкция, включая шланги, чёрного цвета. Причём чёрные шланги, по мнению разработчиков, сводят к минимуму влияние ультрафиолета на рост микроорганизмов внутри хладагента и позволяют системе сохранять максимальную эффективность на протяжении продолжительного периода времени.

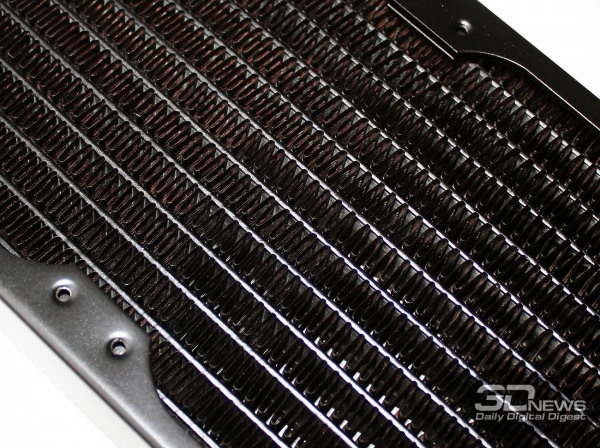

Ключевым компонентом системы жидкостного охлаждения является радиатор, и у Kelvin S24 он медный, в отличие от всех остальных заводских СВО данного типа, имеющих алюминиевые радиаторы. Размеры радиатора составляют 275 × 124 × 30 мм, а весит он 731 грамм.

Толщина медной «гребёнки» и каналов, по которым движется хладагент, составляет 19 мм, что также больше типичных 17 мм у алюминиевых клонов Asetek. Всего в радиаторе 12 медных каналов, между которыми припаяна перфорированная лента.

Боковые накладки радиатора выполнены из тонкой стали, а всё остальное в его конструкции медное.

На радиаторе Fractal Design Kelvin S24 установлены два патрубка, на которых компрессионными фитингами с резьбой G ¼ закреплены шланги.

Точно такими же фитингами шланги закрепляются и на помпе, однако в этом случае фитинги поворотные, что существенно облегчает сборку системы и прохождение шлангов внутри корпуса.



Несмотря на сложность конструкции, разрез которой приведён на фото ниже, помпа получилась очень компактной — её размеры составляют всего 69 × 69 × 40 мм.

В отличие от других заводских систем, Fractal Design не скрывает производительность помпы Kelvin S24 — она составляет 72 литра в час, а высота подъёма воды может достигать одного метра.

Это весьма скромные значения для помпы системы жидкостного охлаждения (вспомнить хотя бы EK-DCP 4.0 с её 800 литрами в час и 4 метрами), но уж наверняка выше, чем у тех систем, производительность помп которых скромно умалчивается. Уровень шума помпы заявлен на отметке 25 дБА, а максимальный уровень энергопотребления при заявленных 3,2 Вт не превышает 2,8 Вт. Керамический подшипник помпы должен прослужить не менее 50 000 часов, или 5,7 года непрерывной работы.

На одной из боковых граней помпы видна пробка с отверстием под ключ-шестигранник.

Предназначено оно, как вы наверняка уже догадались, для заправки контура системы при добавлении в него дополнительных компонентов либо просто для доливки хладагента.

О медном водоблоке замолвить бы слово, но что-то уж совсем ничего производитель про него нам не рассказывает, кроме того, что он микроканальный.

Основание водоблока имеет размеры 56 × 56 мм и обработано довольно качественно.

Контактная поверхность водоблока ровная, а неравномерность полученных отпечатков мы объясняем выпуклостью теплораспределителя нашего процессора конструктива LGA2011, а также необходимостью смещения водоблока при снятии, поскольку он намертво приклеился на термопасте даже после того, как винты крепления были вывернуты.



Fractal Design Kelvin S24 оснащается двумя вентиляторами размера 120 × 120 × 25 мм. Данная семилопастная модель отсутствует в ассортименте Fractal Design как отдельный компонент, так что, по всей видимости, выпускается эксклюзивно для Kelvin S24.

Диаметр крыльчатки равен 114 мм. Лопасти сравнительно небольшой площади имеют острую переднюю кромку и характерный парусообразный изгиб.

Очевидно, что вентиляторы с такими лопастями подбирались для Kelvin S24 с целью обеспечить высокое давление во всём скоростном диапазоне работы. Так, при максимальной скорости, заявленной на отметке 1700 об/мин, вентиляторы должны развивать давление 2,33 мм H2O и нагнетать воздушный поток объёмом 62,4 CFM.

Нижняя граница скорости вентиляторов должна составлять 800 об/мин, а управление осуществляется широтно-импульсной модуляцией.

Указан в характеристиках вентиляторов и уровень шума — 26,9 дБА, правда при какой именно скорости — не известно.

Основной недостаток данной модели вентиляторов Fractal Design, на наш взгляд, заключается в очень большом статоре. Его диаметр равен 49 мм, а значит, непосредственно под статорами в радиаторе будет образовываться крупная «мёртвая» зона, охлаждаемая не столь эффективно, как остальная площадь оребрения. Однако сколько именно теряет Kelvin S24 в эффективности из-за этого, сказать очень сложно.

Добавим, что измеренный уровень энергопотребления одной такой «вертушки» составил всего 1,78 Вт, стартовое напряжение оказалось равно 7,2 В. Длина кабелей в оплётке составляет 290 мм и увеличивается ещё на 140 мм благодаря Y-сплиттеру.

#Совместимость и установка

Fractal Design Kelvin S24 можно установить на любую современную платформу с процессорами AMD или Intel. Как и у большинства подобных систем, процедура установки предельно проста, интуитивна и подробно изложена в инструкции. Подготовка системы для установки заключается в оснащении водоблока монтажными пластинами, вставляемыми в специальные прорези в нижней части корпуса.

Затем в концы этих пластин вставляются винты с пружинами, фиксирующиеся гайками.

После этого остаётся только нанести термопасту на теплораспределитель процессора и равномерно притянуть его винтами до упора.

На других платформах установка водоблока проходит точно так же, отличия заключаются только в использовании других прижимных пластин и — в некоторых случаях — необходимости установки усилительной пластины на обратную сторону материнской платы. Добавим, что усилие прижима водоблока к процессору очень высокое.

Для размещения радиатора внутри корпуса системного блока потребуются как минимум два расположенных рядом посадочных места под 120-мм вентиляторы. В инструкции по установке производитель приводит четыре варианта размещения радиатора с вентиляторами в корпусе системного блока.

Как видим, они зависят от организации вентиляции внутри корпуса, количества корпусных вентиляторов и их расположения. Причём радиатор Fractal Design Kelvin S24 может быть закреплён как непосредственно на корпусе, так и через свои вентиляторы. В нашем тестовом Antec Twelve Hundred был возможен только последний вариант, который мы и использовали, установив вентиляторы на вдув в корпус через радиатор.

Вытягивал нагретый поток верхний корпусный вентилятор диаметром 400 мм. Вот, в общем-то, и вся процедура установки, не считая трёхсекундного подключения помпы и вентиляторов.

Дополнительно в инструкции Fractal Design Kelvin S24 приведены варианты расширения системы, когда в цепь добавляется ещё один радиатор с вентиляторами, видеокарта(ы) и даже расширительный бачок с дополнительной помпой.

В этом отношении среди заводских СВО Fractal Design Kelvin S24 действительно не имеет себе равных.
