p class="h3">⇡#Введение

Флагманские материнские платы всегда интересны. Именно на них в первую очередь направляются все силы при выходе новой платформы, именно в них впервые встречаются с реальным миром плоды самых смелых мыслей инженеров. Эти материнские платы должны отстаивать честь производителя в опасных битвах с им подобными, с легкостью решая все поставленные перед ними задачи и проходя один суровый тест за другим.

Так все выглядит со стороны. Но мы знаем, что выпустить идеальный продукт практически невозможно. Кто-то забудет о чем-то, на первый взгляд, второстепенном в попытке получить выдающийся результат, кто-то намеренно пожертвует необходимой функциональностью, чтобы сделать какое-нибудь невероятное улучшение для совершенно заурядного элемента. Это вносит в подход к оценке не только ряд корректив, но и изрядную долю субъективизма. В плате, которую мы хотим вам представить сегодня, например, интерфейсу M.2 не досталось максимально возможного количества линий шины PCI-E, зато она может использовать все доступные линии PCI Express 3.0 для того, в чем она действительно преуспела, — организации связок из нескольких видеокарт. Разумеется, все остальные атрибуты флагмана при ней — мощные преобразователи питания, восемь слотов под оперативную память и даже 802.11ac-адаптер в комплекте. А еще у нее самый гибкий в настройке интерфейс UEFI из всех X99-плат, с которыми мы имели дело. В общем, если вам интересны оставшиеся 96% информации о плате, предлагаем вам ознакомиться с обзором.

Полезным дополнением для продвинутых пользователей окажется блок-схема, позволяющая разобраться в особенностях разводки платы.

⇡#Упаковка и комплектация

Материнская плата выпускается в форм-факторе E-ATX и поставляется в комплекте с немалым количеством аксессуаров, поэтому внушительные размеры коробки не кажутся намеренно раздутыми. Довольно сдержанное для игрового решения оформление вызывает уважение. С внешней стороны упаковки на нас смотрит фирменный глаз, позволяющий безошибочно отнести плату к серии G1 Gaming.

Те же, кто ранее не сталкивался с этой частью продукции GIGABYTE, догадаются о ее особом позиционировании чуть позже, когда откроют коробку. Подобная практика представления продукта «лицом» свойственна материнским платам высшего дивизиона, к которому, без сомнения, и относится X99 Gaming G1 WIFI.

Перевернув коробку, потенциальный владелец увидит, что ни один квадратный сантиметр текстолита не пропадает зря — изображение материнской платы буквально испещрено стрелочками, указывающими на ту или иную ее особенность. Самое важное, интересное и во многом даже уникальное удостоилось повторного упоминания в левой части коробки. Спецификациям остался лишь маленький уголок справа внизу, но вместе с дополнительной информацией написанного там вполне достаточно, чтобы получить полное представление о плате.

Как и ранее побывавшая в нашей тестовой лаборатории GIGABYTE GA-Z97X-Gaming G1 WIFI-BK, плата и ее комплект поставки упакованы в отдельные картонные коробки. Это кажется весьма логичным, особенно когда видишь, сколько всего получаешь в придачу.

Помимо традиционных инструкции, двух наклеек и пары дисков с необходимым софтом, пользователь увидит:

• шесть SATA-кабелей в качественной оплетке (три из них г-образные);
• Wi-Fi-антенну (2T2R) с магнитной подставкой;
• заглушку задней I/O-панели со встроенной подсветкой;
• гибкий мостик CrossFireX;
• гибкий мостик 2-Way SLI;
• два (!) жестких мостика 3-Way SLI (для полного использования возможностей процессоров и с 28, и 40 линиями PCIe);
• жесткий мостик 4-Way SLI;
• кабель-разветвитель для подключения к разъему EATX12V дополнительного питания.

Отчетливо ощущается желание производителя предусмотреть все возможные режимы эксплуатации своего детища: как в различных multi-GPU-конфигурациях, так и при экстремальном разгоне процессора. С нашей стороны подобный подход не может быть оценен иначе как на отлично.

Самой плате внимания уделено не меньше, это чувствуется буквально во всем: от притягательности матово-черного текстолита до тщательно выверенных изгибов теплопроводных трубок. Массивные радиаторы, соединенные ими, не смотрятся чем-то чуждым, благодаря полутора сантиметрам дополнительной (относительно стандартных ATX-плат) ширины. Общая компоновка нареканий не вызывает — на первый взгляд все расположено достаточно удобно.

Изображение обратной стороны платы позволяет убедиться в наличии четырех сквозных (но закрытых пластиковой накладкой) отверстий вокруг процессорного разъема. Это говорит о возможности использования проверенных кулеров под LGA1366, если их крепления не будут конфликтовать с таковыми, обустроенными в соответствии со стандартом в самой металлической рамке. Также мы видим, что два из четырех слотов PCI Express x16 имеют полный набор линий. Они расположены с огромным интервалом, что позволяет использовать пару карт с любыми мыслимыми и немыслимыми системами охлаждения. Изолирующая дорожка пустого текстолита давно рассматривается как само собой разумеющееся, но не упомянуть ее мы не можем. Особенно ввиду того, что вдоль нее отчетливо просматриваются светодиоды подсветки — будет ярко. В правом нижнем углу можно увидеть отметку, сообщающую о применении восьмислойной печатной платы.

Как и полагается флагманскому решению, построенному на платформе LGA2011-v3, плата предлагает восемь 288-контактных разъемов для памяти типа DDR4 и четырехканальный доступ к установленным в них модулям. Официально заявлена поддержка до 64 Гбайт ОЗУ без коррекции ошибок на частотах до 2133 МГц включительно. Помимо обычных модулей, поддерживаются регистровые RDIMM.

Неподалеку от основного разъема питания расположились индикатор POST-кодов, несколько полезных кнопок и столь любимые оверклокерами точки для замера напряжений. Остановимся на каждом элементе подробнее.

Возможность отображать POST-коды — не самая необходимая для материнской платы вещь, но она, несомненно, пригодится вам в ходе оверклокерских экспериментов. Даже не пытайтесь избежать разгона — X99 Gaming G1 WIFI всем своим видом показывает, что готова раскрыть потенциал любого процессора. Знание точной причины отказа в этом случае может сэкономить немало времени и нервов.

Кнопок на плате оказалось целых четыре. С вашего позволения, рассмотрим их справа налево. Первой (при условленном порядке осмотра, да и по старшинству) идет большая и удобная кнопка включения питания. Помимо того, что в нее встроен светодиодный индикатор, загорающийся при работе системы, она обладает очень приятной тактильной отдачей — подобное внимание к деталям уже отмечалось нами при обзоре GIGABYTE GA-Z97X-Gaming G1 WIFI-BK. Хоть кто-то заботится об ощущениях пользователей при работе с продуктом, снимаем шляпу.

Рядом с образцово-показательной кнопкой питания приютился более простой Reset, который, благодаря столь видному соседству, очень просто найти на ощупь даже в темноте. Следом идет кнопка CMOS_SW, которая также позволит экономить время при экспериментах, но несколько иным, чем POST-индикатор, способом — быстро приводя систему в чувство. Наконец, последней в ряду оказалась кнопка DTB, включающая компьютер с последующим автоматическим входом в BIOS или назначающая вход на следующую загрузку, если система уже включена.

Непосредственно под кнопками, ближе к краю материнской платы, расположились точки для замера напряжений. С их помощью инструментальному контролю могут быть подвергнуты величины:

• VRIN;
• DIMM_A;
• DIMM_B;
• DDRVTT_A;
• DDRVTT_B;
• VPP25_A;
• VPP25_B;
• PCHV.

Взглянув на список, несложно убедиться, что он целиком состоит из напряжений, получаемых на различных преобразователях питания платы. Иными словами, мы можем узнать, к примеру, величину напряжения на входе в iVR процессора, но значение Vcore останется для нас неизвестным.

Материнская плата имеет семь слотов расширения PCI Express. Четыре из них подключены к процессору и предназначены для установки видеокарт. Несмотря на то, что у процессоров Haswell-E недостаток в количестве PCIe-линий ощущается значительно меньше, при использовании Core i7-5820K вы будете ограничены (если это можно назвать ограничением) 3-Way-конфигурациями. Видеокарты нужно будет установить в верхние три слота, обозначенные как PCIE_1, PCIE_4 и PCIE_2. Соединить их потребуется с помощью жесткого мостика с маркировкой GC-3SLI. Каждая карта получит по восемь линий PCIe третьего поколения и еще четыре останется для нижнего (PCIE_3) слота.

При использовании более дорогих Core i7-5930K и i7-5960X расположение графических адаптеров окажется иным. Дело в том, что при установке видеокарты в слот PCIE_2 четверка коммутаторов NXP забирает восемь линий верхнего PCIE_1, вполовину ограничивая пропускную способность обоих портов. Именно поэтому в комплекте с материнской платой идет второй, удлиненный SLI-мостик с маркировкой GC-3SLI-X99, позволяющий использовать возможности сорокалинейных процессоров по максимуму. Видеокарты, установленные в слоты PCIE_1, PCIE_2 и PCIE_3, распределят линии по более выгодной формуле x16/x16/x8 — работает так называемый switchless design.

Две видеокарты должны устанавливаться в разъемы PCIE_1 и PCIE_2. Первая карта при этом всегда останется с полной пропускной способностью интерфейса, а вторая, в зависимости от процессора, может получить те же условия или довольствоваться лишь половиной скорости.

Конфигурация из четырех видеоадаптеров, очевидно, возможна только при использовании «полноценных» процессоров с сорока линиями. Вспомнив об особенностях совместной работы двух верхних PCIe-слотов, получим искомую формулу для подобной связки: x8/x8/x16/x8. Нетрудно заметить, что третий по порядку слот при работе с Core i7-5930K и i7-5960X всегда получает 16 линий. Столь же просто посчитать, что в последней формуле сумма по всем слотам достигает 40. За это следует благодарить очень грамотную разводку линий PCI Express, использующую 100% пропускной способности шины при конфигурациях 3-Way и 4-Way. Отметим, что при использовании подобных связок желательно подключить дополнительное питание к разъему ATX4P, расположенному между SATA-портами и основным разъемом питания. Его колодка выполнена совместимой со стандартным коннектором питания SATA-устройств, поэтому никаких проблем возникнуть не может.

Отличной новостью для активных пользователей прочих карт расширения станет то, что все три слота PCIe x1 доступны постоянно и в полную силу — никакого разделения ресурсов с дополнительными контроллерами здесь нет.

Очень интересным выглядит решение с двумя слотами M.2, расположенными совсем рядом. Оказывается, они находятся на разных уровнях, что позволяет установить накопитель непосредственно над уже занятым разъемом. Нельзя не отметить, что ни один из них не подключен напрямую к процессору. С одной стороны, это хорошо — упрощается разводка платы, так как незачем делить свободные линии с PCIe-слотами. С другой — разъем M2_10G, пропускная способность которого легко угадывается из названия, не может предложить впечатляющих 32 Гбит/с, как у некоторых конкурентов. Поддерживаемые типоразмеры накопителей ограничиваются двумя: 2260 и 2280. В спецификациях указан и 2242, однако не совсем ясно, как он будет зафиксирован — крепежного отверстия нет. Расположенный под ним M2_WIFI, если вы вдруг решите избавиться от первоклассного беспроводного адаптера, и вовсе готов принять только платы 2230 и лимитирован пятью гигабитами в секунду (то есть одной линией интерфейса PCI Express).

Скорее всего, возможность использовать нижний разъем M.2 так и останется лишь возможностью, потому что он предварительно оккупирован картой 7260NGW от Intel, а не какой-нибудь бесполезной затычкой. Это современное двухдиапазонное (2,4/5 ГГц) 802.11ac-решение обеспечивает поддержку беспроводных Wi-Fi-сетей со скоростью до 867 Мбит/с. Приятным дополнением станет Bluetooth версии 4.0.

В продолжение темы работы с накопителями рассмотрим правый нижний угол материнской платы. Максимальное количество подключенных к интерфейсу SATA 3 устройств может достигать десяти, но имеются ограничения. Ввиду того, что два порта являются частью колодки SATA Express, при использовании подобных дисков количество доступных портов сокращается до восьми. Ситуация повторится, если установить накопитель в разъем M2_10G. Таким образом заключаем, что одновременное использование портов SATA 3 под номерами 4 и 5, SATA Express и M.2 невозможно. Доступным будет что-то одно из этого списка.

Также нельзя не упомянуть, что, из-за наличия в чипсете Intel X99 двух отдельных контроллеров, черные порты, обозначенные как sSATA3_0 — sSATA3_3, поддерживают только режимы IDE и AHCI — RAID-массивы и технология Rapid Storage доступна для всех остальных (серых) портов.

Порты USB 3.0 на плате распределены достаточно рационально. На задней панели, благодаря двум «чипсетным» портам, подключенным к паре микросхем-хабов uPD720210 от Renesas, доступны целых восемь голубых разъемов. Строго говоря, семь, так как один из них белый (это порт, поддерживающий технологию Q-Flash Plus), но сути дела это не меняет — все преимущества USB 3.0 при нем. Оставшиеся четыре из шести поддерживаемых чипсетом X99 портов выведены в колодки на плате и предназначены для подключения к передней панели корпуса или соответствующим заглушкам в трех- или пятидюймовых отсеках.

USB 2.0 во флагманских решениях явно не в почете, поэтому на панели интерфейсов их всего два. Зато они подключены к высококачественному источнику питания, сводящему к минимуму помехи и пульсации. Эти порты предполагается использовать для подключения внешних цифроаналоговых преобразователей за что им дали недвусмысленное название DAC-UP. Четыре дополнительных порта USB 2.0 можно получить, воспользовавшись двумя колодками на плате.

Помимо съемного беспроводного адаптера, на плате распаяны два контроллера проводных сетей. Высокопроизводительные чипы I218-V от Intel и Killer E2201 от Qualcomm Atheros отвечают за два порта RJ-45, выведенные на заднюю панель интерфейсов. Помимо хорошей аппаратной составляющей, к плате прилагается фирменный софт для приоритизации трафика.

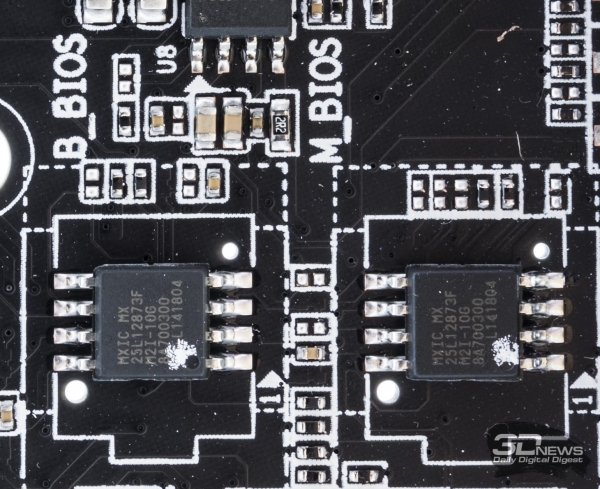

Микросхем BIOS тоже две — пара 128-мегабитных чипов 25L12873F производства Macronics установлена на постоянной основе. Можно было бы возмутиться, что использование быстросъемных аналогов лучше, если бы не несколько примечательных особенностей. Во-первых, материнская плата поддерживает технологию Dual BIOS, которая автоматически восстанавливает образ микропрограммы из второго чипа в случае сбоя. Во-вторых, используемую микросхему можно выбрать вручную при помощи переключателя. Какая микросхема используется в данный момент — можно понять по светодиодному индикатору рядом с ней.

Наконец, если каким-то чудом удастся испортить прошивку и на основном, и на резервном чипе, в ход вступает технология Q-Flash Plus. Просто подключите USB-накопитель с образом микропрограммы к белому порту USB, и материнская плата запустит процесс самовосстановления. Даже без процессора и памяти: скажите спасибо IT8951E.

Аудиотракт нашей сегодняшней гостьи внешне очень похож на оный у GA-Z97X-Gaming G1 WIFI-BK и даже имеет то же название — AMP-UP. Подобно топовым LGA1150-платам, GIGABYTE GA-X99-Gaming G1 WIFI позволяет поменять операционный усилитель. И не столь важно, что воспользуются ей единицы — эта «фича» практически ничего не стоит (ведь ее реализация очень и очень проста), зато практически стопроцентно гарантирует хвалебное упоминание в соответствующих обзорах. Вот и мы не удержались — хвалим.

По умолчанию в кроватке предустановлен операционный усилитель Burr Brown (OPA2134) от Texas Instruments, обеспечивающий нейтральную окраску звучания. В дальнейшем вы вольны оставить все как есть, заняться поиском подходящего ОУ самостоятельно или довериться вкусу инженеров компании GIGABYTE, подготовивших подборку самых интересных, на их взгляд, представителей этого семейства микросхем.

Возможность замены операционного усилителя — далеко не единственный момент, на который обратили внимание при проектировании платы. Для обеспечения максимальной защиты от высокочастотных наводок вся аудиочасть, имеющая дело с аналоговыми сигналами, была изолирована от основного массива компонентов. Помимо этого, длина проводников была максимально сокращена, что весьма способствует уменьшению количества наведенных помех. Стереосигнал (на который делается основная ставка) также подвергся оптимизации — левый и правый каналы расположены на разных слоях печатной платы. Добавьте к этому набору специальные конденсаторы «аудиофильской» серии производства Nichicon и отдельный усилитель для наушников DRV632 от Texas Instruments (пригодится обладателям моделей с сопротивлением до 600 Ом включительно), чтобы получить почти полное представление о том, как это звучит. Почти полное, потому что остался самый главный пункт осмотра — аудиопроцессор. Само собой, на плате не могли использовать бюджетный кодек, поэтому под металлической крышечкой с золотым напылением обосновался Sound Core3D от Creative. Кстати, стандартные 3,5-миллиметровые аудиовыходы на задней панели также покрыты этим благородным металлом. В комплекте с платой можно обнаружить программное решение SBX Pro Studio Audio Suite, позволяющее в полную силу задействовать возможности четырехъядерного чипа Sound Core3D. Чуть было не забыли упомянуть, что расположенный рядом с операционным усилителем переключатель предназначен для выбора коэффициента усиления. Владельцам обычных наушников трогать его не стоит, а вот обладатели высокоомных «мониторов», скорее всего, смогут почувствовать разницу.

Глазами маркетологов из Тайваня все вышесказанное выглядит так.

И ведь это далеко не все сюрпризы, которые нам преподнес небольшой обособленный участок текстолита. К левому каналу подключена дополнительная цепь, которая управляет яркостью собственной подсветки материнской платы и электрифицированной заглушки задней панели интерфейсов.

Это позволяет менять яркость их свечения в зависимости от громкости воспроизведения звуков, создавая знакомый каждому из нас эффект «светомузыки». Характер этой зависимости линеен, что подтверждается полным бездействием всех огней при установке малой громкости. Заранее спешим успокоить вас, что на максимальной громкости левого канала, и уж тем более на общем качестве звучания, это никак не сказывается — все преимущества продвинутого аудиотракта останутся в целости и сохранности, а звучание не теряет своей привлекательности.

Помимо проиллюстрированного выше режима, который в англоязычной версии интерфейса утилиты Ambient LED называется Beat, присутствуют еще два: стоп-кадр и импульсный. Стоп-кадр, он же Still Mode, активирует постоянное свечение с максимальной яркостью. Импульсный a.k.a. Pulse Mode заставляет всю светотехнику на плате плавно менять яркость от нуля до максимума и обратно.

Разумеется, предусмотрена возможность полного отключения собственной подсветки платы и зоны I/O, но поднимется ли у вас рука погасить эту красоту?

Микросхема IT8620E выполняет функции Super I/O, а расположенная рядом с ней IT8792E расширяет ее функциональность (предположительно, в плане управления вентиляторами и дополнительных возможностей по разгону). Нетрудно заметить, что оба чипа произведены компанией ITE, но на всякий случай упомянем этот факт и в тексте. В результате их совместной работы обеспечивается сбор данных о температуре с нескольких датчиков и контроль скоростей вращения пяти вентиляторов: трех системных и двух для кулера процессора. Одну из «процессорных» колодок (помеченную как CPU_OPT) при использовании системы водяного охлаждения рекомендуется задействовать для питания помпы.

Площадь задней панели интерфейсов используется по максимуму. После (мы уверены) вдумчивого рассмотрения нескольких вариантов на ней нашлось место для:

• комбинированного PS/2-порта и двух DAC-UP USB 2.0;
• кнопок Reset, Fast boot и O.C.;
• квартета USB 3.0 (порт, окрашенный в белый цвет, — Q-Flash Plus);
• пары USB 3.0 и RJ-45 (Intel I218-V);
• еще двух USB 3.0 и RJ-45 (Killer E2200);
• оптического выхода S/P-DIF и пяти позолоченных мини-джеков;
• двух SMA-разъемов для подключения Wi-Fi-антенны.

Если основное наполнение задней панели не вызывает вопросов, то на трех обосновавшихся на ней кнопках нам следует остановиться подробнее. Первая из них — самая маленькая — Clear CMOS. Мы не можем знать, кому в голову впервые пришла идея вывести данную функцию на панель интерфейсов платы, но большое ему человеческое спасибо. Разгоняющие свои компьютеры в полностью собранном виде (а таких, как ни странно, большинство) по достоинству оценят удобство этого решения. Вторая кнопка включает и выключает технологию Fast boot — и ее значение трудно переоценить, ведь при активации данного режима пользователь не может войти в UEFI BIOS без специальных утилит вроде Reboot to UEFI. Появление подобной кнопки на столь удобном месте мигом решает эту проблему. Наконец, третья кнопка с нанесенными на нее буквами O.C. повышает частоту центрального процессора. Самое то для новичков и ленивых оверклокеров-теоретиков.

Нижняя часть платы содержит следующие интерфейсы:

• аудиовыход для передней панели корпуса (AAFP);
• пятиконтактную колодку для подключения внешней Thunderbolt-платы (например, GIGABYTE GC-Thunderbolt 2);
• две колодки USB 2.0 (четыре порта);
• две колодки USB 3.0 (четыре порта);
• цветастую (очень удобно, кстати) колодку подключения кнопок и индикаторов передней панели корпуса;
• перемычку Clear CMOS.

Среди обилия игольчатых выводов спрятались три четырехконтактных разъема для системных вентиляторов и пара термодатчиков. Кстати говоря, рассмотрев столько фотографий материнской платы GA-X99-Gaming G1 WIFI, обратили ли вы внимание на то, что вблизи всех крепежных отверстий практически нет мелких элементов, которые можно повредить отверткой? Оказывается, в GIGABYTE продумывают даже такие мелочи.

⇡#Подсистема питания

Дополнительное питание подводится через восьмиконтактный разъем EATX12V в углу платы. Благодаря входящему в комплект поставки разветвителю, к нему можно подключить целых три соответствующих «косы» от блока (или от блоков) питания. VRM процессора выполнен по распространенной среди продвинутых плат восьмифазной цифровой схеме.

В ее основе лежит хорошо знакомый нам ШИМ-контроллер IR3580 от International Rectifier, поддерживающий восемь честных фаз. Дальше становится интереснее, ведь на этой плате нашли применение новые PowIRstage IR3556 от International Rectifier. Если верить документации, то перед нами совершенно уникальное решение — как по совокупности рабочих характеристик, так и по возможностям контроля. Если сократить описание до минимально возможного, то эти высокоинтегрированные (драйвер, пара MOSFET-транзисторов, диод Шоттки) чипы способны экономить электричество при низких нагрузках, обеспечивая при необходимости токи до 50 ампер на фазу. Не отстают от них и дроссели с конденсаторами. Первые произведены компанией Cooper Bussmann и обеспечивают надежность серверного уровня, высокие токи насыщения и низкий нагрев. Последние имеют чрезвычайно пафосное название (Long Lifespan Durable Black Solid Caps) и привыкли слышать в свой адрес исключительно положительные посылы вроде «самое высокое качество», «максимальная эффективность», «ультранизкое ESR». В придачу ко всем этим положительным качествам они еще и живут по десять с лишним тысяч часов.

Процессорный разъем дополнительными контактами не обладает, зато все имеющиеся покрыты вшестеро большим количеством золота, чем у «среднестатистической» платы. В численном выражении толщина слоя составляет 30 микрометров. Столь же основательно позолочены контакты в слотах PCI Express и оперативной памяти.

Подсистема питания памяти задействует сразу два ШИМ-контроллера IR3570A, управляющих парами сорокаамперных PowIRstage IR3553. Их основной особенностью является пик эффективности, приходящийся на напряжение 1,2 вольта (какое удачное совпадение, не правда ли?), немного превышающий 93%. Кстати, на одном из кадров можно обнаружить транзисторы SiRA14DP от Vishay Siliconix, являющиеся второй частью подсистемы питания памяти. Они дают то самое напряжение номиналом 2,5 вольта, которое можно измерить на контрольных точках VPP25_A и VPP25_B. Ввиду того, что это насущная необходимость для памяти типа DDR4 и подобные решения будут встречаться на всех платах, подробно останавливаться на них смысла нет.

Система охлаждения, соответствуя позиционированию продукта, выглядит масштабно и продуманно. Вы не найдете на ней фитингов для подключения к контуру системы водяного охлаждения, однако имеющейся площади и массы радиаторов должно с избытком хватить для отвода тепла и от преобразователя питания, и от чипсета. Как нетрудно заметить, охлаждение компонентов осуществляется четверкой радиаторов, соединенных теплопроводными трубками, соответственно, демонтируются они только одновременно. Общая масса конструкции достигает внушительных 360 граммов.

Непосредственный контакт с охлаждаемыми элементами имеется только у двух основных теплообменников. Обратите внимание на провод, подходящий к радиатору чипсета, — он необходим для функционирования подсветки.

При стресс-тестировании VRM система охлаждения платы показала себя отлично. Во многом, конечно, это заслуга высокой эффективности IR3556, но ведь мы оцениваем общекомандный результат. Не откладывая в долгий ящик, приводим результаты: основной радиатор прогрелся до 43 градусов, дополнительный до 42, а тот, что охлаждает чипсет, продемонстрировал температуру 40 градусов Цельсия. И все это при отсутствии внешнего обдува. Отсюда мы можем сделать вывод, что использованные тепловые трубки очень эффективно распределяют нагрузку между элементами системы охлаждения. Все измерения были произведены при помощи инфракрасного термометра при температуре окружающей среды около 24 °C.

На последнем снимке этого раздела вы можете увидеть материнскую плату, лишенную системы охлаждения.
