p class="h3">⇡#Предисловие

Ежегодно мы тестируем не менее десятка заводских систем жидкостного охлаждения для центральных процессоров. Все они построены по одному принципу и относятся к необслуживаемому типу, что максимально упрощает для пользователей процедуру сборки/установки и дальнейшей эксплуатации. Лишь недавно изученная нами Fractal Design Kelvin S24 выгодно отличается от остальных возможностью расширения и медным радиатором. Тем не менее безапелляционным лидером по эффективности ей стать не удалось.

Поскольку возможности улучшения таких систем с точки зрения повышения эффективности охлаждения и снижения уровня шума весьма ограниченны, то с выходом каждой новой модели качественного скачка, как правило, не происходит. Впрочем, такую же ситуацию мы вот уже несколько лет подряд наблюдаем в воздушных кулерах для CPU. И всё же позитивные сдвиги есть, а сегодняшний объект тестирования — Corsair Hydro Series H105 — и вовсе смог нас приятно удивить.

Однако давайте всё же не будем забегать вперёд и расскажем обо всём по порядку.

⇡#Технические характеристики и рекомендованная стоимость

Технические характеристики системы жидкостного охлаждения Corsair Hydro Series H105 приведены в таблице.

⇡#Упаковка и комплектация

Продукты Corsair легко отличить благодаря узнаваемому оформлению упаковки, выполненному в едином стиле. Большая картонная коробка оформлена преимущественно в чёрном цвете с алыми вставками и белыми надписями. Читается информация легко, и при этом всё оформление не выглядит вычурным и слишком уж броским, как это нередко бывает. На лицевой стороне коробки изображена система охлаждения, приведено название модели и указаны поддерживаемые платформы.

Боковые стороны максимально информативны. На одной из них приведены технические характеристики системы на шести языках. Вторая отведена под описание ключевых особенностей и перечень поддерживаемых процессоров, а также небольшую диаграмму сравнения эффективности системы и «боксового» кулера Intel.

На торцевых сторонах коробки можно найти технические характеристики, перечень входящих в комплект поставки системы компонентов и размеры радиатора.

Внутри основной коробки находится дополнительная корзина из пористого картона с отсеками под каждый отдельный компонент.

Сверху эта корзина дополнительно закрыта мягкой прокладкой из вспененного полиэтилена. Можно сказать, что упаковка в достаточной степени надёжна, чтобы сохранить Corsair Hydro Series H105 в целости и сохранности на всём её пути к конечному покупателю.

В комплект поставки системы входят следующие комплектующие:

• пластиковая универсальная усилительная пластина;
• две стальные прижимные пластины для Intel и AMD;
• Y-образный сплиттер для подключения вентиляторов;
• два цветных кольца для крышки помпы;
• набор шпилек и гаек с насечкой для крепления водоблока;
• набор винтов двух типов и шайб для крепления вентиляторов к радиатору и радиатора к корпусу системного блока;
• инструкция по установке.

Corsair Hydro Series H105 выпускается в Китае и рекомендуется к продаже за 120 долларов США без одного цента. В России данная система на момент подготовки статьи стоила от 8 тыс. рублей (а к моменту публикации подорожала примерно до 9 тыс. — прим. ред.). Гарантийный срок равен пяти годам.

⇡#Особенности конструкции

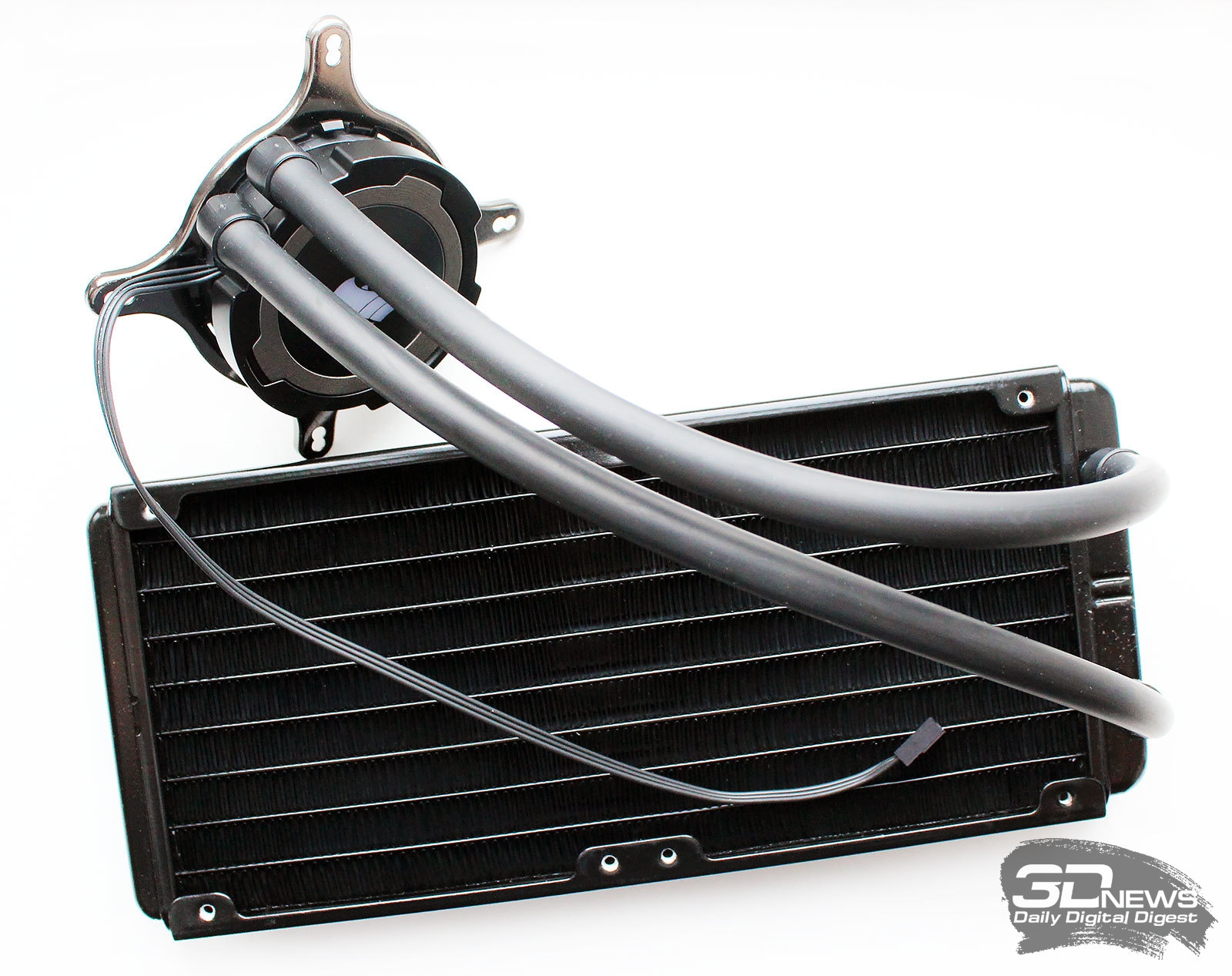

Конструктивно Corsair Hydro Series H105 мало чем отличается от других подобных систем. В её основе — алюминиевый радиатор, который соединён двумя гибкими шлангами с помпой, совмещённой с водоблоком.

Система замкнута, заправлена нетоксичным и антикоррозионным хладагентом и полностью готова к эксплуатации. Дозаправка контура системы её конструкцией не предусмотрена.

На радиатор можно установить сразу четыре 120-мм вентилятора, хотя система комплектуется только двумя. Длина гибких шлангов составляет 300 мм, а их внешний диаметр равен 10 мм. Проволочной оплётки шлангов у данной системы нет.

Как уже было сказано выше, радиатор алюминиевый. Его размеры составляют 272,5 × 120 × 38 мм, а толщина «рабочего тела» равна 27 мм, что сразу на 10 мм больше, чем у подобных систем. То есть очевидно, что инженеры Corsair решили увеличить площадь радиатора за счёт его толщины, повысив таким незамысловатым способом эффективность. Кроме того, радиатор и конструктивно немного другой. Вместо 14 каналов здесь использовано только 10, но с большим расстоянием друг от друга, которое равно 12 мм. Да и ячейки гофроленты между каналами также крупнее, чем в других радиаторах данного класса.

Таким образом, даже несмотря на увеличившуюся толщину, можно предположить, что радиатор Corsair Hydro Series H105 должен лучше охлаждаться потоком воздуха от вентиляторов, в особенности на низких скоростях.

Из радиатора выходят два фитинга внешним диаметром 6 мм, на которых опрессованы шланги.

Опрессованы шланги и на помпе с водоблоком, но здесь фитинги поворотные, что упрощает их прохождение внутри корпуса системного блока и сводит вероятность перегибов к минимуму.

Отличительной особенностью помпы является крышка с подсвечиваемым логотипом Corsair и сменными цветными кольцами.

Помимо установленного штатно серого кольца, в комплекте есть ещё кольца красного и голубого цвета.

То есть можно подобрать цвет крышки помпы таким образом, чтобы она лучше гармонировала с другими компонентами системного блока. Что же до самой помпы, то о ней не известно практически ничего. Специалисты Corsair не стали указывать в характеристиках даже уровень шума, не говоря уже про традиционно скрываемую производительность. Известно лишь, что подшипник у помпы керамический и что продолжительность его непрерывной работы — более 5 лет. По результатам наших измерений получилось, что скорость ротора помпы составляет 1890 об/мин (против 1500 об/мин у помп Asetek) и что уровень её энергопотребления равен 4,14 Вт.

О водоблоке также известно немного. Он медный, с основанием диаметром 54 мм. Его внутренняя структура микроканальная, а на основании тонким и равномерным слоем нанесён густой (заметно гуще Arctic MX-4) термоинтерфейс серого цвета.

Контактная поверхность ровная, что, вкупе с высоким усилием прижима, позволило нам получить равномерные отпечатки практически по всей площади теплораспределителя процессора.

Жаль только, что такой заводской способ нанесения термоинтерфейса пригоден лишь для однократного использования, а дополнительной термопасты в комплекте нет.

Система оснащается двумя высокопроизводительными вентиляторами Corsair SP120L. Данная модель вентилятора разработана специалистами Corsair для обеспечения высокого статического давления во всём скоростном диапазоне работы и имеет семилопастную крыльчатку с широкими лопастями.

При максимальной скорости, заявленной на отметке 2700 об/мин, вентиляторы могут развивать давление 3,9 мм H₂O, что действительно является выдающимся показателем для 120-мм моделей. К сожалению, об уровне давления при минимальных 800 об/мин в характеристиках ничего не сказано.

Воздушный поток каждой такой «вертушки» может достигать 74,42 CFM, а уровень шума — 37,68 дБА. Срок службы гидродинамического подшипника вентиляторов неизвестен, однако вряд ли он меньше пяти гарантийных лет, так что здесь не должно быть повода для беспокойства.

На наклейке статора вентилятора приведены рабочее напряжение и сила тока.

По результатам наших измерений, каждый такой вентилятор при максимальной скорости потреблял не более 2,2 Вт и мог стартовать при напряжении 4,0 В. Длина кабелей составляет 300 мм, а ещё 280 мм к ним добавляет Y-сплиттер. Закрепляются вентиляторы на радиаторе обычными винтами.

⇡#Совместимость и установка

Corsair Hydro Series H105 можно установить на любой современный процессор, причём уровень тепловыделения последнего не ограничен. Таким образом компания даёт понять, что система прекрасно подходит для оверклокеров. Что касается самой процедуры установки, то она проста и интуитивна. Принципиально установка водоблока на процессор для разных платформ не различается, используются лишь индивидуальные опорные втулки и усилительная пластина. Последняя для платформы с LGA2011, которую мы используем, не требуется, а втулки вворачиваются прямо в отверстия пластины процессорного разъёма.

После такой подготовки материнской платы необходимо разместить радиатор с вентиляторами внутри корпуса системного блока. Для этого потребуются как минимум два рядом расположенных посадочных места под 120-мм вентиляторы, куда они с радиатором и крепятся.

Вообще, в Corsair предлагают крепить к корпусу непосредственно радиатор, а уже потом на него устанавливать вентиляторы.

Однако такое размещение радиатора возможно далеко не во всех корпусах системных блоков, тогда как два рядом расположенных посадочных места под 120-мм вентиляторы встречаются довольно часто. Кроме того, с точки зрения достижения максимальной эффективности забор свежего воздуха вентиляторами вне корпуса системного блока и направление его затем в радиатор приоритетнее, нежели непосредственно из корпуса. Главное потом быстро вывести нагретый воздух наружу, с чем у нашего Antec Twelve Hundred проблем нет.

В полной темноте подсветка водоблока Corsair Hydro Series H105 выглядит довольно приятно и оригинально.

Это не рисунок или скриншот, это именно фото подсветки помпы.

К сожалению, Corsair Hydro Series H105 не поддерживает фирменный интерфейс Corsair Link, поэтому программно управлять и осуществлять мониторинг её параметров, как это реализовано, например, в модели H110i GT, нельзя.
