p>При сборке обычного, мощного игрового ПК самой большой проблемой всегда были деньги. Даже роста курса доллара, упоминания которого уже набили оскомину, действительно быстрый процессор и действительно мощная одночиповая видеокарта стоили очень много, около 50 тысяч рублей. А к ним необходимо приобрести материнскую плату, оперативную память, кучу другого железа, а также просторный корпус, в который должно поместиться всё это хозяйство. Других проблем особо не было.

Со сборкой мощного и тихого игрового ПК особых сложностей также не наблюдалось: надо было всего лишь как следует задуматься над системой охлаждения и вложить в неё больше денег. А вот при попытке собрать мощный, тихий и одновременно компактный игровой ПК начинались проблемы. Подавляющее большинство корпусов для такой задачи не подходит, а ведь именно от них зависят габариты компьютера.

Конечно, в продаже можно найти компактные корпуса, в которые можно уместить даже большую видеокарту вроде NVIDIA GeForce GTX 980 или AMD Radeon R9 290. Вот только по-настоящему компактными они не будут, а внешний вид у них, скажем так, на любителя. Что поделать, таковы издержки универсальности всех существующих на рынке компьютерных корпусов.

Вот тут на сцену и выходят производители всевозможного компьютерного железа, выпускающие, помимо прочего, еще и компьютеры целиком. Гиганты вроде ASUS могут позволить себе выпускать игровые ПК в специально спроектированных, кастомных корпусах, которых не найти в магазинах. Преимуществом таких компьютеров будет необычный дизайн, компактность и, если производитель особенно постарается, тихая и эффективная работа системы охлаждения. Внутри таких корпусов не будет «лишнего» объёма, да и система охлаждения может быть такой же уникальной, как и сам корпус.

Именно таким и получился игровой ПК ASUS ROG G20: компактным, быстрым и тихим. Максимальная толщина корпуса составляет всего 10 сантиметров, а его внешнему виду могут позавидовать многие производители компьютерных корпусов.

⇡#Внешний вид

Если судить по внешнему виду, то ASUS ROG G20 больше похож на игровую консоль, Steam Machine или же на зиккурат — помните, были такие усеченные пирамиды во времена древних шумеров? При этом внутри него скрывается почти самое мощное железо из ныне доступного.

На передней, верхней и нижней панелях производитель разместил узорчатые вентиляционные решетки, за которыми скрывается разноцветная светодиодная подсветка. Также на передней грани (или гранях? — корпус сделан так, что кажется, будто их тут две) ASUS ROG G20 находятся кнопка включения, два порта USB 3.0, пара 3,5-мм разъёмов для подключения наушников и микрофона, а также тонкий оптический привод.

Все остальные разъёмы сосредоточены на заднем торце игрового ПК: шесть портов USB, два из которых относятся к третьей ревизии, сетевой разъём Ethernet, шесть аудиовыходов, порт HDMI, а также задняя часть видеокарты, на которой расположены другие видеовыходы: DL DVI-D и DL DVI-I, HDMI и Display Port.

Также на задней панели есть два разъёма питания — для работы ASUS G20 нужны два блока питания. Один БП используется для питания видеокарты, а другой — для всей остальной системы.

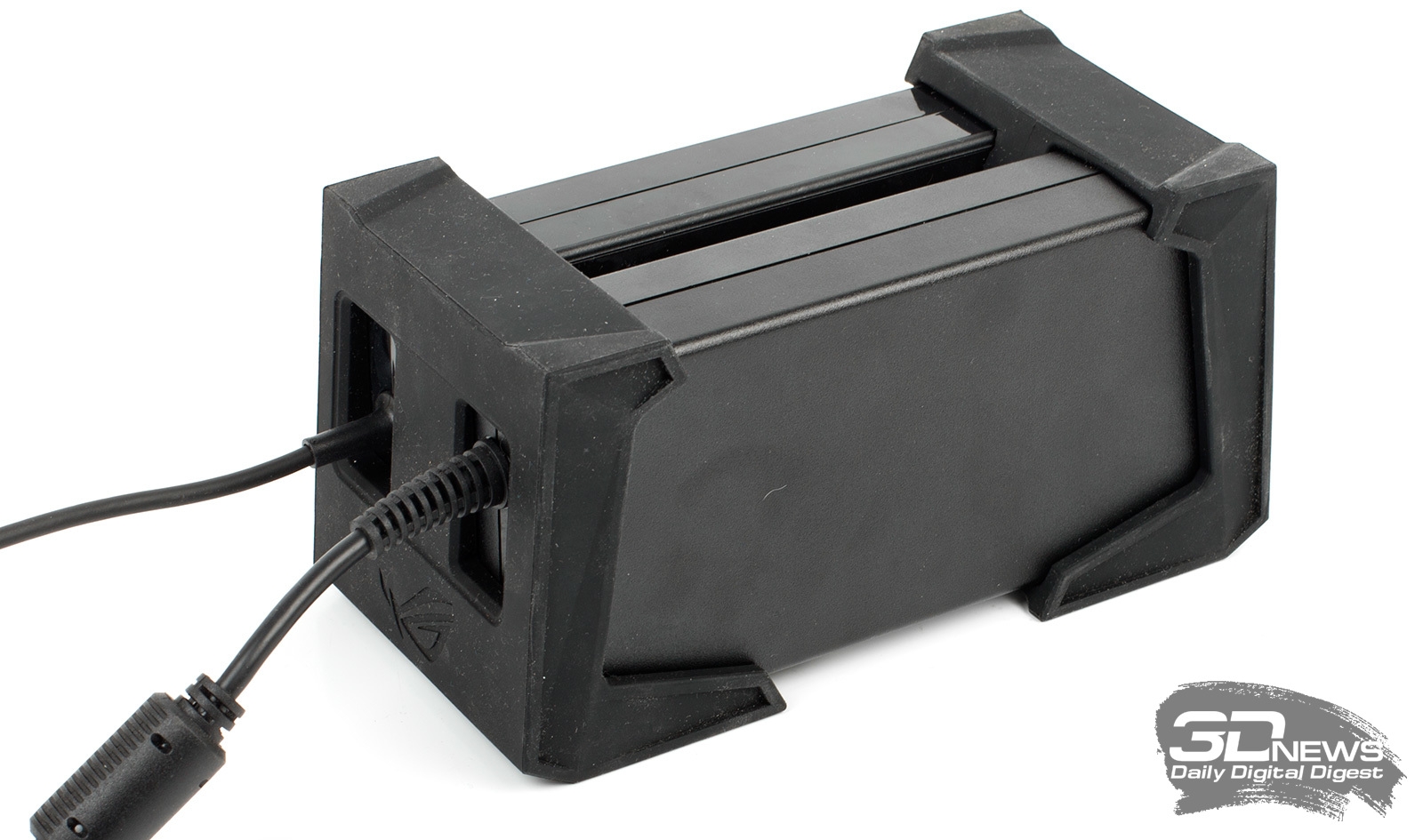

Два блока объединены друг с другом при помощи резиновой основы. Это не обязательный вариант компоновки: если необходимо, блоки можно вытащить из этого резинового корпуса.

Суммарная мощность двух блоков составляет 410 Вт — в самый раз для игрового ПК с одной видеокартой и ограниченными возможностями расширения.

В коробке с ПК находятся проводные клавиатура и мышь. Эта периферия сделана специально для ASUS ROG G20 и отдельно её купить не получится.

Комплектная мышка оказалась самым простым манипулятором с двумя кнопками и колёсиком между ними. А вот клавиатура сделана поинтереснее: у её клавиш есть светодиодная подсветка, а над цифровым блоком расположился круглый регулятор громкости.

Подсветка есть ещё и у самого ПК: у него подсвечиваются днище и передняя грань.

⇡#Технические характеристики

В рознице может встречаться несколько модификаций ASUS ROG G20. Друг от друга они будут отличаться процессорами, видеокартами и объёмами накопителей. В тестовую лабораторию 3DNews.ru попала довольно мощная, хоть и не самая производительная модификация G20.

Внутри нашей модификации ASUS ROG G20 установлен десктопный четырёхъядерный процессор Intel Core i7-4790 с частотой 3,6 ГГц (до 4,0 ГГц в режиме Turbo Boost), кешем L3 размером 8 Мбайт и теплопакетом 84 Вт. В других конфигурациях в ASUS ROG G20 может быть установлен другой четырёхъядерный процессор (не поддерживающий Hyper Threading) — Intel Core i5-4460. Или это может быть двухъядерный процессор (но поддерживающий Hyper Threading) — Intel Core i3-4150.

Материнская плата G20 основана на чипсете Intel H97, её полное наименование ASUS H97-I/G20AJ/DP_MB не встретится в прайс-листах компьютерных магазинов, потому что плата создана специально для этого игрового ПК и отдельно не продаётся.

Объём оперативной памяти у нашего подопытного составляет 16 Гбайт во всех его модификациях. За память отвечают два ноутбучных модуля SO-DIMM DDR3L-1600. Такого объёма оперативки будет достаточно не только для современных игр, но и для работы с видео и фото.

С графикой у нашего подопытного не должно быть никаких проблем, ведь в нём установлена одна из топовых видеокарт: NVIDIA GeForce GTX 780, а процессорное видеоядро не было отключено производителем. Что касается модификаций, то в ASUS ROG G20 могут быть установлены другие карточки NVIDIA:

• NVIDIA GeForce GTX980 (4GB);
• NVIDIA GeForce GTX970 (4GB);
• NVIDIA GeForce GTX760 (2GB);
• NVIDIA GeForce GTX750 (1GB/2GB);
• NVIDIA GeForce GTX745 (1GB);
• NVIDIA GeForce GTX780 (3GB);
• NVIDIA GeForce GTX770 (2GB).

Поддержка беспроводных сетей нового поколения — ещё один козырь под корпусом нашего подопытного. Внутри этого ПК находится модуль Realtek RTL8821AE, который позволяет подключаться к сетям стандартов 802.11 a/b/g/n/ac с частотами 2,4 и 5 ГГц.

Накопителей в таком компактном компьютере оказалось два. Это SSD Kingston RBU-SC400S37128G объёмом 128 Гбайт и обычный 3,5-дюймовый терабайтный жесткий диск TOSHIBA DT01ACA100. Примечательно, что подобный SSD Kingston также нельзя найти в прайс-листах отечественных магазинов, чего не скажешь по HDD — он в рознице встречается довольно часто. В других модификациях ASUS ROG G20 может быть установлен SSD объёмом до 256 Гбайт и HDD объёмом до 3 Тбайт.

Стоит ASUS ROG G20 примерно как игровой ноутбук, около 80 тысяч рублей. Это, конечно, дорого, но с другой стороны мощность такого игрового ПК хватит на несколько лет. Правда, столько просят за пока единственную встречающуюся в продаже конфигурацию — все то же самое, но в качестве видеокарты используется NVIDIA GeForce GTX 770. Протестированную конфигурацию на момент написания статьи в продаже найти не удалось.

⇡#Внутреннее устройство ASUS ROG G20

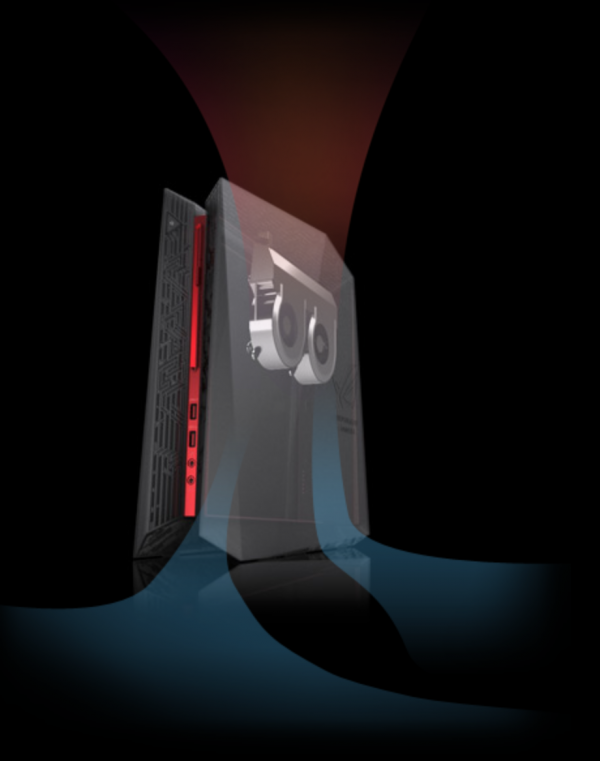

В тонком корпусе ASUS G20 заключена мощь полноценного игрового ПК, а значит, вопрос компоновки и охлаждения его железа получается очень интересным. Согласно официальному сайту производителя, система охлаждения этого игрового ПК будет засасывать холодных воздух через вентиляционные щели на днище, а выпускать горячий воздух — через верхнюю панель. Также свой воздуховод есть у видеокарты.

Теперь самое время вскрыть корпус и посмотреть, как выглядит наш подопытный изнутри. Вначале процесс вскрытия ASUS ROG G20 оказался очень простым. Для разборки компьютера надо снять верхнюю декоративную панель и выкрутить два винта: на верхнем и нижнем торцах. После этого можно аккуратно сдвинуть в сторону левую боковую панель игрового ПК.

На внутренней стороне боковой панели есть три отверстия, которые напоминают лицо рассерженного марсианина, но на деле они используются для систем охлаждения видеокарты и процессора. Через эти отверстия холодный воздух попадает в их кулеры.

Внутренности ASUS G20 расположены предельно компактно. После первой (и самой простой) фазы разборки ПК становится понятно, что инженеры ASUS старались использовать внутреннее пространство корпуса максимально эффективно. Каждый кубический сантиметр объёма занят какой-нибудь важной железкой.

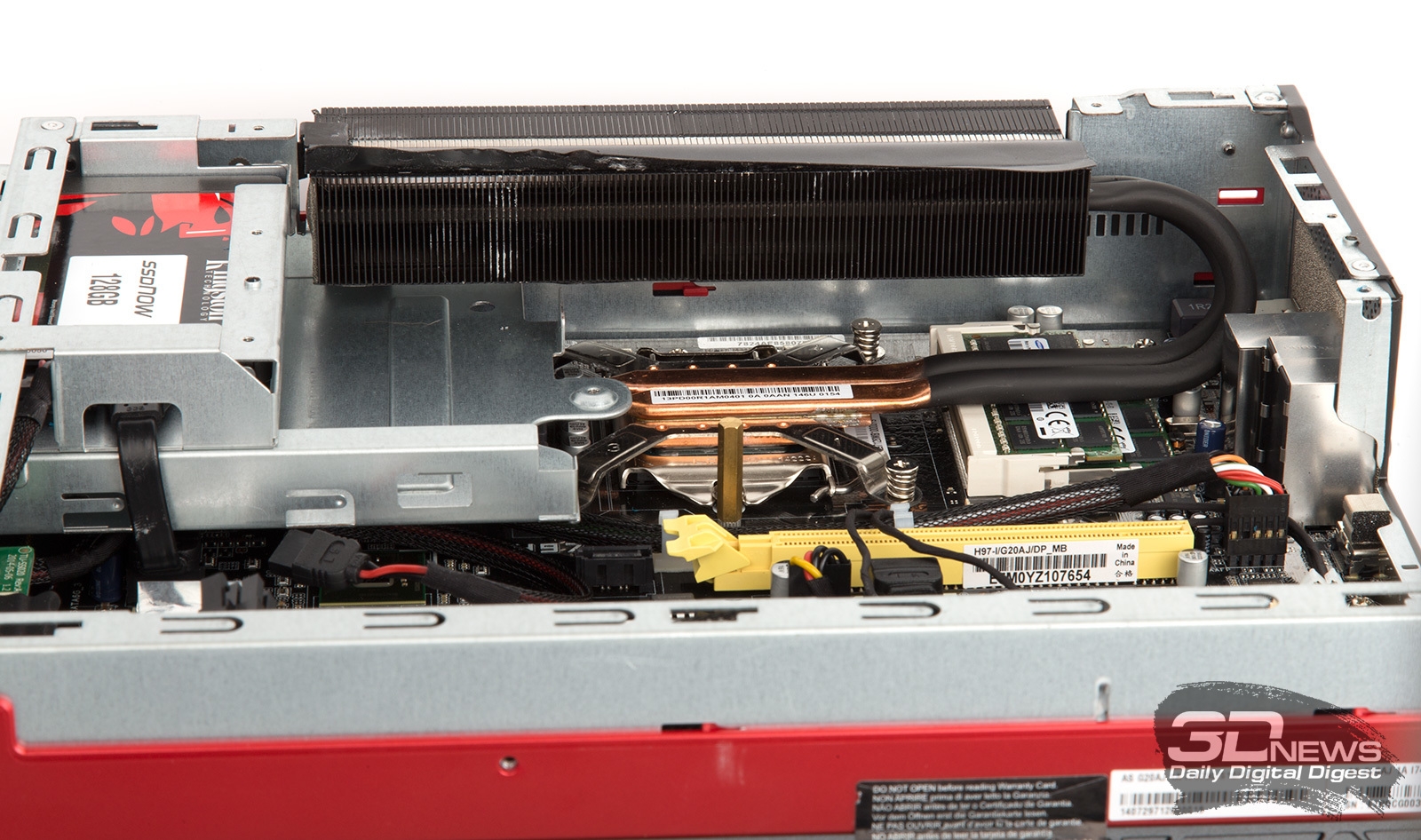

Процессорный кулер сделан очень просто. Две тепловые трубки диаметром 8,5 мм подведены к радиатору, который охлаждается при помощи двух больших турбин.

Сразу же хочется отметить первый минус компактности ROG G20: тепловые трубки проходят точно над оперативной памятью. Ей, как и любому другому элементу ПК, лишний нагрев совершенно не нужен.

Видеокарта в ASUS G20 оказалась обычной, референсной моделью. Никаких изысков в её системе охлаждения нет — точно такой же видеоадаптер можно без проблем найти в рознице, разве что встретить Г-образный переходник PCIe в российских магазинах будет непросто.

После демонтажа видеокарты и турбин, охлаждающих процессорный радиатор, можно как следует рассмотреть материнскую плату ASUS ROG G20. «Материнка» этого игрового ПК не относится к какому-либо стандартному форм-фактору из-за своей необычной формы. Вся важная электроника сосредоточена на верхней половине системной платы, а на нижней половине части находится подсистема питания видеокарты, накопителей и подсветки корпуса.

Жёсткий диск, расположенный рядом с видеокартой, внушает некоторые опасения. Дело в том, что что внешняя сторона видеокарты, смотрящая прямо на него, при самых неблагоприятных условиях может нагреться до 80 или 90 °C. При таком раскладе видеокарта будет греть жёсткий диск, а его максимальная рабочая температура, согласно спецификациям, составляет 60 °C. О том, насколько на самом деле нагреется жесткий диск при максимальной нагрузке на ПК, мы обязательно расскажем в следующем разделе.

К сожалению, разобрать до последнего винтика ASUS ROG G20 у нас не получилось. Дело в том, что процессорный радиатор закрывает собой два винта, которые прижимают теплораспределительную крышку системы охлаждения к процессору. Поэтому возникает справедливый вопрос: как же производитель смог прикрутить систему охлаждения к процессорному разъему, если радиатор закрывает собой два из четырёх винтов? Ответов у него может быть несколько, а поиском самого вероятного из них можно заняться в комментариях. А мы соберем все обратно и перейдем к тестированию.
