p class="h3">⇡#Предисловие

Практически одновременно с официальным анонсом нового графического процессора NVIDIA GM206 и первой протестированной нами видеокарты на его основе — MSI GeForce GTX 960 Gaming — стали появляться оригинальные модели других производителей. Причём появляться реально на прилавках магазинов, а не только в пресс-релизах на официальных сайтах. Одной из самых быстрых таких видеокарт обещает стать Gainward GeForce GTX 960 Phantom GLH, поскольку она наделена не только графическим процессором с ощутимо повышенными частотами, но и разогнанной видеопамятью. С этой видеокартой мы сегодня и будем знакомиться в нашем обзоре.

Тестовая часть сегодняшней статьи отведена под очень занимательное и, можно даже сказать, весёлое тестирование эффективности работы мультипроцессорной технологии NVIDIA SLI на примере пары видеокарт GeForce GTX 960. А весёлым оно получилось потому, что рост производительности как бы есть, но фактической скорости в более-менее современных играх на самом деле нет. Впрочем, обо всём по порядку.

⇡#Технические характеристики видеокарты и рекомендованная стоимость

Технические характеристики видеокарты Gainward GeForce GTX 960 Phantom GLH приведены в таблице в сравнении с параметрами эталонного варианта NVIDIA GeForce GTX 960, NVIDIA GeForce GTX 760 и AMD Radeon R9 285, а также оригинальной версии MSI GeForce GTX 960 Gaming.

⇡#Упаковка и комплектация

Видеокарта Gainward GeForce GTX 960 Phantom GLH относится к серии с длинным названием Golden Sample — Goes Like Hell, о чём нам сразу же говорит соответствующая наклейка на лицевой стороне коробки, в которой поставляется видеокарта. Сама упаковка выполнена и оформлена в типичном для Gainward стиле, легко узнаваемом на прилавках магазинов. На её лицевой стороне приведено фото видеокарты, указано название модели и объём видеопамяти, а также перечислены поддерживаемые технологии NVIDIA.

На обратной стороне коробки приведено описание достоинств нового продукта, расписаны особенности фирменной системы охлаждения, а рядом указаны минимальные системные требования.

Если и этого кому-то покажется мало, то верхняя панель коробки откидывается, и там можно не только увидеть саму видеокарту через пластиковое окно, но и прочитать про все её особенности.

Помимо всего прочего, обладатели Gainward GeForce GTX 960 Phantom GLH могут рассчитывать на экстремально низкий уровень шума и на шестиградусное снижение температуры.

Внутри картонной коробки находится пластиковая оболочка, в центральном отсеке которой зафиксирована видеокарта. Под ней, в отдельном плоском отсеке, располагаются немногочисленные аксессуары, в числе которых кабель-переходник для подключения дополнительного питания, переходник с DVI на D-Sub, инструкция по установке видеокарты и компакт-диск с драйверами и фирменной утилитой для разгона и мониторинга Gainward ExperTool.

Выпускается видеокарта в Китае. В продаже Gainward GeForce GTX 960 Phantom GLH на момент подготовки статьи пока не появилась, но вряд ли её стоимость будет серьёзно отличаться от рекомендованной NVIDIA цены на GeForce GTX 960 ($199 или 13 990 руб.), поскольку цены на другие оригинальные GeForce GTX 960 уже сегодня близки к этой отметке. Добавим, что гарантийный срок равен двум годам.

⇡#Дизайн и особенности печатной платы

Внешне новую Gainward GeForce GTX 960 Phantom GLH очень сложно отличить от, например, флагманской Gainward GeForce GTX 770 Phantom, которую мы тестировали ещё в середине 2013 года. Разве что несколько меньшие размеры выдают её более низкий ранг в линейке. Характерный для «Фантомов» дизайн, когда лицевая сторона видеокарты и вентиляторы системы охлаждения скрыты за радиатором, нашёл своё место и здесь. Однако с обратной стороны видна укороченная печатная плата и перфорированная металлическая надставка.

Сверху через прорези просматриваются сами вентиляторы и даже можно разглядеть тепловые трубки. Размеры Gainward GeForce GTX 960 Phantom GLH составляют 243 × 112 × 51 мм. Здесь нужно помнить, что при такой толщине видеокарты её использование в SLI-конфигурации возможно, только если следующий адаптер стоит через два PCI-слота от неё на материнской плате или в качестве второй видеокарты.

В отличие от ранее протестированной нами MSI GeForce GTX 960 Gaming, на Gainward GeForce GTX 960 Phantom GLH установлены два DVI-выхода (оба Dual-Link), один HDMI версии 2.0 и один DisplayPort версии 1.2.

Осталось место и решётке для частичного выброса нагретого воздуха за пределы корпуса системного блока, что — с учётом конструкции кулера этой видеокарты — имеет большее значение, нежели в других оригинальных моделях.

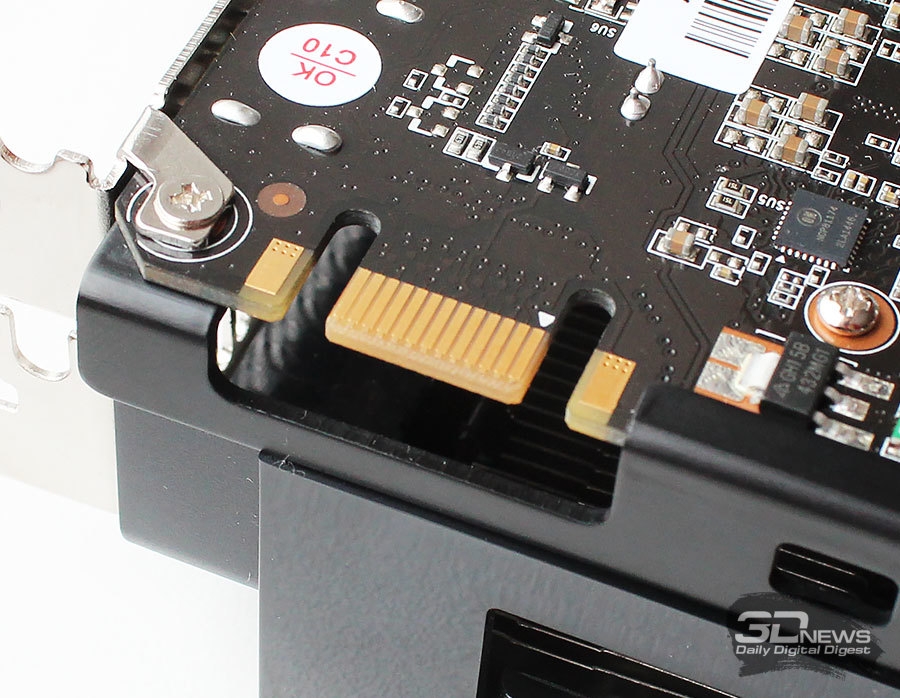

На своём штатном месте размещён один разъём для создания 2-way SLI-конфигурации, а на противоположной стороне верхней грани текстолита распаян шестиконтактный разъём для подключения дополнительного питания.

Заявленный уровень энергопотребления видеокарты составляет 120 ватт, а мощность рекомендованного блока питания для системы с одной такой видеокартой должна составлять не менее 400 ватт.

После снятия системы охлаждения, закреплённой на печатной плате четырьмя винтами по периметру графического процессора, становится видна лицевая сторона укороченной печатной платы и небольшой алюминиевый радиатор на силовых элементах.

Отметим, что гарантия при снятии кулера теряется.

По дизайну короткая печатная плата напоминает PCB Palit GeForce GTX 970 JetStream, но, конечно же, в существенно упрощённом виде. Как и на MSI GeForce GTX 960 Gaming, обращают на себя внимание пустующие контактные площадки на лицевой и обратной стороне платы под микросхемы памяти (да, да, все мы очень ждём GeForce GTX 960 Ti с 192-битной шиной памяти и тремя гигабайтами!).

Четырёхфазная система питания построена с использованием долговечных твердотельных конденсаторов и силовых транзисторов RdsON.

Пара дополнительных твердотельных конденсаторов распаяна на обратной стороне печатной платы, в зоне напротив графического процессора.

За управление питанием графического процессора отвечает цифровой контроллер NCP81174 производства ON Semiconductor.

Графический процессор NVIDIA GM206 видеокарты Gainward GeForce GTX 960 Phantom GLH, относящийся к версии А1, по периметру подложки закрыт пластиковой рамкой. Если судить по маркировке, кристалл графического процессора выпущен на Тайване на 46 неделе 2014 года (середина ноября).

Его конфигурация стандартна: напомним, GPU содержит 1024 унифицированных шейдерных процессора, 64 текстурных блока и 32 блока растеризации (ROPs). Если на эталонных GeForce GTX 960 базовая частота графического процессора в 3D-режиме составляет 1126 МГц, то у оригинальной версии Gainward GeForce GTX 960 Phantom GLH она повышена до 1279 МГц (+13,6 %), а в форсированном режиме может достигать 1341 МГц, что делает эту видеокарту второй по частоте GPU из объявленных на рынке (первая — EVGA GeForce GTX 960 FTW ACX 2.0+, работающая на частотах 1304-1367 МГц). Более того, по данным мониторинга, частота GPU во время тестов увеличивалась до 1456 МГц! Добавим, что при переходе в 2D-режим частота GPU снижается до 100 МГц при одновременном снижении напряжения с 1,212 В до 0,843 В.

Качество ASIC графического процессора нашего экземпляра видеокарты Gainward GeForce GTX 960 Phantom GLH равно 77,0%.

На видеокарте установлены два штатных гигабайта видеопамяти стандарта GDDR5. Чипы выпущены компанией Samsung Semiconductor и имеют маркировку K4G41325FC-HC28.

Gainward — одна из немногих компаний, которые не пренебрегают заводским разгоном памяти. Вот и на Gainward GeForce GTX 960 Phantom GLH вместо штатных 7012 МГц память функционирует на часттоте 7200 эффективных мегагерц. Таким образом, при 128-битной шине обмена с видеопамятью её теоретическая пропускная способность равна не 112,2 Гбайт/с, а 115,2 Гбайт/с. Напомним, что в 2D-режиме частота памяти снижается до 648 МГц.

Новая версия утилиты GPU-Z уже поддерживает GeForce GTX 960 и знакома с её характеристиками.

Кроме того, теперь можно сохранять BIOS этой модели видеокарты, что мы и сделали для вас. Переходим к системе охлаждения.

⇡#Системы охлаждения — эффективность и уровень шума

Оригинальная система охлаждения Gainward GeForce GTX 960 Phantom GLH представляет собой радиатор на тепловых трубках, между основанием и алюминиевыми пластинами которого разместились два вентилятора.

Остовом конструкции радиатора являются четыре медные никелированные тепловые трубки диаметром 6 мм. Трубки выходят из медного основания, где они лежат в желобках. Крепятся они пайкой.

Пайка используется и в местах контакта трубок с пластинами, в результате чего весь радиатор собран очень качественно, о смещении пластин на трубках или их дребезжании во время работы вентиляторов не может быть и речи.

Интересной «фишкой» кулера Gainward GeForce GTX 960 Phantom GLH являются съёмные вентиляторы, которые закрепляются внутри радиатора на пластиковых полозьях.

Чтобы снять их, достаточно открутить по одному винту на каждом вентиляторе и просто выдвинуть вверх. Так их удобно чистить от пыли или произвести замену, подобрав аналогичную крыльчатку, в случае выхода из строя.

Производителем одиннадцатилопастных крыльчаток является компания Power Logic (модель PLA08015S12HH). Базируются они на гидродинамических подшипниках.

Скорость вращения вентиляторов регулируется автоматически широтно-импульсной модуляцией и, по данным мониторинга, может изменяться в диапазоне от 740 до 2720 об/мин. Добавим, что максимальное энергопотребление каждого такого вентилятора не должно превышать 4,2 Вт.

На элементах силовой цепи установлен небольшой алюминиевый радиатор с термопрокладкой, а в качестве ребра жёсткости и надставки, удлиняющей видеокарту до размеров кулера, используется металлическая пластина с перфорацией.

Для проверки температурного режима работы видеокарты Gainward GeForce GTX 960 Phantom GLH в качестве нагрузки мы использовали пять циклов теста весьма ресурсоёмкой игры Aliens vs. Predator (2010) при максимальном качестве графики в разрешении 2560 × 1440 пикселей с анизотропной фильтрацией уровня 16х и MSAA-сглаживанием степени 4x:

Для мониторинга температур и всех прочих параметров применялись программа MSI Afterburner версии 4.1.0 и утилита GPU-Z версии 0.8.1. Все тесты проводились в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи, при средней комнатной температуре 23,4 градуса Цельсия.

При автоматической регулировке скорости вентиляторов максимальная температура ядра видеокарты достигла отметки 63 градуса Цельсия. Это на три градуса Цельсия выше, чем у протестированной до этого MSI GeForce GTX 960 Gaming, но не стоит забывать, что у Gainward GeForce GTX 960 Phantom GLH более высокая частота графического процессора и разогнанная видеопамять.

Так что в целом результат более чем удовлетворительный, и оригинальная система охлаждения в очередной раз подтвердила свою высокую эффективность. Отметим, что при автоматической регулировке скорость вентиляторов повысилась с 740 до 1350 об/мин и что видеокарту в таком режиме работы совершенно не слышно на фоне тихого системного блока.

Если вручную задать максимальную скорость вентиляторов, то охлаждаться графический процессор будет лучше лишь на пять градусов Цельсия в пике нагрузки.

Столь небольшая разница совершенно не оправдывает использование режима максимальной скорости вентиляторов, тем более что шумит видеокарта в таком режиме весьма ощутимо. Насколько она тихая в сравнении с конкурентами, мы узнаем прямо сейчас.

Измерение уровня шума систем охлаждения видеокарт осуществлялось электронным шумомером «ОКТАВА-110А» после часа ночи в полностью закрытой комнате площадью около 20 м² со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлась исключительно система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора/турбины кулера. Материнская плата, в которую была вставлена видеокарта с установленной на неё системой охлаждения, размещалась на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 22 дБА, а субъективно комфортный (не путать с низким) уровень шума при измерениях с такого расстояния находится около отметки 36 дБА. Скорость вращения вентиляторов изменялась во всём диапазоне их работы с помощью специального точного контроллера путём изменения питающего напряжения с шагом 0,5 В.

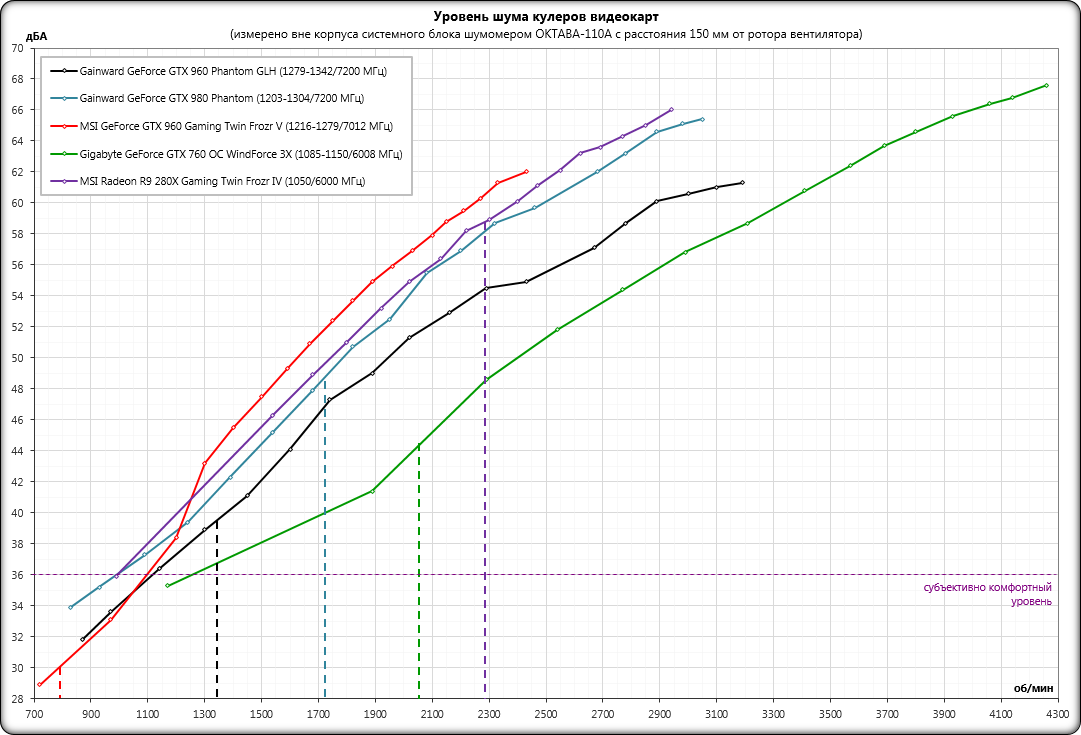

На график и в таблицу с данными об уровне шума Gainward GeForce GTX 960 Phantom GLH мы включили результаты измерений уровня шума видеокарт MSI GeForce GTX 960 Gaming с кулером Twin Frozr V, Gigabyte GeForce GTX 760 OC с кулером WindForce 3X и MSI Radeon R9 280X Gaming с системой охлаждения Twin Frozr IV. Кроме того, наверняка многим будет интересно сравнить уровень шума двух «Фантомов» — двухвентиляторного на GeForce GTX 960 и трёхвентиляторной версии на GeForce GTX 980. Поэтому мы включили на график и в таблицу результаты измерений уровня шума видеокарты Gainward GeForce GTX 980 Phantom. Добавим, что вертикальными пунктирными линиями соответствующего цвета отмечены верхние границы скорости систем охлаждения при их автоматической PWM-регулировке.

Давайте посмотрим на результаты.

Более компактная двухвентиляторная версия системы охлаждения Gainward Phantom действительно оказалась тише трёхвентиляторной во всём скоростном диапазоне работы. Более того, благодаря сравнительно низкому уровню тепловыделения GeForce GTX 960 даже при достаточно высоких частотах вентиляторы кулера Gainward GeForce GTX 960 Phantom GLH работают на меньших скоростях, чем на Gainward GeForce GTX 980 Phantom, и в том числе за счёт этого младшая видеокарта оказывается заметно тише старшей. В то же время сравнение с MSI GeForce GTX 960 Gaming героиня сегодняшнего тестирования проигрывает (речь об уровне шума при автоматической регулировке). Тем не менее на фоне тихого системного блока Gainward GeForce GTX 960 Phantom GLH совсем не слышно, а запас по эффективности таков, что видеокарту без опасений можно эксплуатировать и при вручную зафиксированной скорости вентиляторов в пределах 900 об/мин.

⇡#Оверклокерский потенциал

Прежде всего напомним, что MSI GeForce GTX 960 Gaming разогналась у нас до частот 1351-1414/8280 МГц. В свою очередь, на Gainward GeForce GTX 960 Phantom GLH без изменения напряжения на ядре базовую частоту графического процессора мы смогли увеличить только на 90 МГц, или 7 %, а эффективную частоту видеопамяти удалось поднять лишь на 720 МГц, или на 10,3 %, причём на Gainward установлены точно такие же чипы памяти, как и на MSI.

Однако, поскольку видеокарта Gainward изначально разогнана чуть сильнее, её итоговые частоты после разгона не сильно отличаются от достигнутых на MSI и составляют 1369-1432/7920 МГц.

Минус триста мегагерц по видеопамяти — в сравнении с разгоном MSI GeForce GTX 960 Gaming — при 128-битной шине повлияют на конечную производительность в самой минимальной степени. Так что в целом можно сказать, что после разгона эти видеокарты будут равны по скорости в играх и бенчмарках.

После разгона в 3D-режиме форсированная частота графического процессора Gainward GeForce GTX 960 Phantom GLH достигала отметки 1545 МГц, но чаще всего держалась на границе 1533 МГц, что также весьма неплохо.

Как видим по графику мониторинга, максимальная температура графического процессора в автоматическом режиме регулировки скорости вентиляторов увеличилась всего на два градуса Цельсия, а сама скорость возросла на 60 об/мин. Иначе говоря, даже разогнанная Gainward GeForce GTX 960 Phantom GLH не становится шумной.
