p class="h3">⇡#Предисловие

Совсем недавно мы знакомили наших читателей с материнской платой Gigabyte GA-X99-Gaming G1 WIFI, относящейся к топовому сегменту производительных системных плат. Такие модели, наделённые всевозможными контроллерами и интерфейсами, а также поддерживающие все современные технологии, есть в ассортименте практически каждого производителя. Однако существует отдельная каста материнских плат, не просто предназначенных для оверклокеров — уж базовыми-то функциями разгона сейчас оснащаются даже бюджетные платы, — а разработанных с целью «выжать» из процессоров каждый возможный мегагерц частоты, а зачастую и невозможный тоже.

Именно такую модель не так давно анонсировала компания GIGA-BYTE Technology Co. Ltd. Причём анонс прошёл с помпой в зале Neopolitan Ballroom гостиничного комплекса Caesars Palace (Лас-Вегас, США), подчёркивая исключительность представленных новинок, в числе которых и была показана Gigabyte GA-X99-SOC Champion.

Давайте узнаем, что такого особенного в этой плате и какова её производительность.

⇡#Технические характеристики и рекомендованная стоимость

Технические характеристики материнской платы Gigabyte GA-X99-SOC Champion приведены в таблице.

⇡#Упаковка и комплектация

Материнская плата поставляется в картонной коробке практически стандартных размеров с изображением болида «Формулы-1» на лицевой стороне. Рядом приведено название платы, указан тип процессорного разъёма и модель чипсета.

Обратная сторона коробки максимально информативна и буквально пестрит всевозможного рода сведениями о плате и реализованных в ней технологиях.

Отдельно приведены список выходов платы и ключевые спецификации.

Традиционная наклейка с указанием модели, серийного номера платы и кратким перечнем характеристик приклеена на торце коробки.

Внутри картонной коробки плата, запечатанная в антистатический пакет, лежит на дополнительной картонной подложке.

Под ней находятся комплектующие, в числе которых заглушка интерфейсной панели, четыре SATA-кабеля, четыре соединительных мостика для SLI и один гибкий мостик для CrossFireX.

Кроме того, в комплектацию входит компакт-диск с программным обеспечением, наклейка на корпус, а также краткая и подробная инструкции по настройке и эксплуатации платы.

На данный момент Gigabyte GA-X99-SOC Champion выпускается только в версии 1.0. Страна производства — Тайвань, а гарантийный срок равен трём годам. Что касается стоимости платы, то в России она пока не замечена, а в зарубежных онлайн-магазинах уже продаётся за 299,99 доллара США.

⇡#Особенности конструкции

Gigabyte GA-X99-SOC Champion выпущена в форм-факторе E-ATX и имеет размеры 305 × 264 мм. Плата выполнена на текстолите тёмно-коричневого цвета и имеет классическую компоновку элементов.

Оранжевые разъёмы PCI-Express и слоты для модулей памяти, а также вставки на радиаторах чипсета и силовых элементах такого же цвета резко контрастируют с общей цветовой гаммой платы. Благодаря этому Gigabyte GA-X99-SOC Champion не выглядит скучно — напротив, на наш взгляд, она довольно привлекательна внешне.

На обратной стороне отметим опорную пластину процессорного разъёма, усилительную пластину радиатора VRM-цепей и винтовое закрепление всех остальных радиаторов.

Последнее выгодно отличает данную модель от многих других плат (в том числе производства Gigabyte), у которых закрепление радиаторов осуществляется пластиковыми защёлками. Также стоит упомянуть и защитную полоску с LED-подсветкой, предназначенную для экранирования звукового тракта и иных компонентов платы от наводок.

Схематичное расположение всех элементов Gigabyte GA-X99-SOC Champion представлено ниже.

Ещё более подробно новинку можно изучить по скриншоту из инструкции с официального сайта.

На интерфейсной панели Gigabyte GA-X99-SOC Champion выведены два порта PS/2, четыре порта USB 2.0/1.1, четыре порта USB 3.0/2.0, сетевой порт LAN (RJ45) и панель с шестью аудиовыходами.

Казалось бы, стандартный процессорный разъём LGA2011-v3 выглядит вполне обычно, однако даже он здесь особенный.

Если материнские платы Gigabyte с разъёмами LGA1150 имеют напыление позолотой толщиной 15 мкм (в 3 раза превышающей толщину типового слоя), то у Gigabyte GA-X99-SOC Champion контакты процессорного разъёма покрыты ещё вдвое более толстым защитным слоем — 30 мкм, или в 6 раз толще, чем обычно.

Более того, точно так же обработаны контакты всех разъёмов оперативной памяти и разъёмов PCI-Express. По информации разработчиков, сделано это в целях повышения надёжности соединений, защиты от коррозии и стабильности работы. В дополнение приведём ссылку на список совместимых процессоров, в числе которых на данный момент всего три модели.

Вместо типичных для плат с LGA2011-v3 восьми слотов для оперативной памяти на Gigabyte GA-X99-SOC Champion установлено всего четыре слота DIMM стандарта DDR4.

Однако вряд ли это можно считать недостатком, ведь максимальный объём памяти может достигать достаточных для любых задач 32 Гбайт, а вот в плане стабильности и разгона лишние разъёмы совершенно ни к чему. Официально поддерживаются модули с частотой 3333/3200/3000/2800/2400/2133 МГц (с учётом разгона), а список официально одобренных производителем модулей памяти можно скачать отсюда. Кстати, именно на Gigabyte GA-X99-SOC Champion был установлен один из первых рекордов разгона памяти DDR4 при использовании стенда с жидким азотом.

Питание платы обеспечивается стандартными 24-контактным и 8-контактным разъёмами, расположенными на своих привычных местах.

В дополнение к ним выведен ещё один четырёхконтактный разъём для питания CPU, а рядом с первым разъёмом PCI-Express распаяна шестиконтактная колодка OC_PEG. Её рекомендуется подключать только в случае использования в системе двух и более видеокарт.

Ключевой составляющей успешного разгона центрального процессора является система питания материнской платы. На Gigabyte GA-X99-SOC Champion она построена с использованием серверных дросселей компании Cooper Bussmann, отличающихся высоким сопротивлением переменному току, способностью обеспечить особо качественное питание VRM-зоны центрального процессора, эффективным распределением тепла и значительно меньшим энергопотреблением.

Перед ними расположен ряд твердотельных конденсаторов Durable Black, отличающихся чрезвычайно низким эквивалентным последовательным сопротивлением и буквально огромным сроком службы.

Не забудем и про высококачественные POSCAP-конденсаторы, способные функционировать в условиях высоких токов пульсаций и обеспечивающие стабильность при любых нагрузках.

Кроме этого, в рамках концепции Ultra Durable новая Gigabyte GA-X99-SOC Champion имеет удвоенную толщину медного слоя в цепях питания и заземления.

В том числе и за счёт этого производитель гарантирует не только достижение более впечатляющих результатов разгона в сравнении с другими платами, но и безупречную работу в таких режимах в течение всего срока службы.

В дополнение в околосокетной зоне по текстолиту «рассыпаны» силовые транзисторы IR3553 семейства PowIRstage, рассчитанные на ток до 40 А и оптимизированные для применения в многофазных преобразователях.

Если система питания процессора управляется ШИМ-контроллерами IR3580 и PowIRstage IR3556 производства International Rectifier, то для обеспечения питания памяти отведены два контроллера IR3570A.

Отметим, что радиаторы чипсета и силовых цепей, соединённые тепловыми трубками, оснащены приятной белой подсветкой.

Блок-схема чипсета Intel X99 Express, лежащего в основе Gigabyte GA-X99-SOC Champion, приведена ниже.

Материнская плата имеет семь разъёмов PCI Express: четыре PCI Express 3.0 х16/х8 и три PCI Express 2.0 x1.

Первая четвёрка при использовании процессоров Intel Core i7-5930K и Core i7-5960X может работать сразу с четырьмя видеокартами в конфигурации х8/х16/х8/х8, с тремя в режиме х16/х16/х8 и с двумя в режиме х16/х16. При использовании процессора Intel Core i7-5820K, ввиду наличия у последнего лишь 28 линий PCI Express, возможно одновременное использование не более трёх видеокарт в режиме х8/х8/х8 или двух в режиме х16/х8.

C одной видеокартой в любых конфигурациях возможна работа в режиме х16. Функцию переключения линий PCI Express выполняют четыре коммутатора NXP, распаянные между первым и вторым слотами PCI Express.

Gigabyte GA-X99-SOC Champion оснащена шестью портами SATA 3 с пропускной способностью до 6 Гбит/с и одним портом SATA Express с пропускной способностью до 10 Гбит/с.

Заявлена поддержка массивов RAID 0, RAID 1, RAID 5, RAID 10, технологий Intel Rapid Storage и Intel Smart Response, NCQ, AHCI и Hot Plug. В общем-то, в этом плане новинка не отличается от других материнских плат Gigabyte этого класса, а вот разъём M.2 здесь не просто M.2, а Turbo M.2.

Пропускная способность данного интерфейса увеличена вдвое — она составляет 20 Гбайт/с, для чего ему отводится сразу четыре линии PCI Express. Поддерживаемые типоразмеры накопителей, как это видно по фото, — 2242, 2260 и 2280.

Функции Super I/O возложены на микросхему IT8620Е, а мониторинг и управление вентиляторами на плате осуществляет контроллер IT8792E.

Всего к Gigabyte GA-X99-SOC Champion можно подключить пять вентиляторов с ШИМ-управлением.

Для обеспечения сетевых функций используется гигабитный контроллер Intel WGI218V.

Поддерживается программная технология cFos Speed, предназначенная для управления сетевым трафиком и его оптимизации за счёт сокращения времени отклика и повышения пропускной способности сетевого соединения.

Gigabyte GA-X99-SOC Champion оснащается восьмиканальным HD-аудиокодеком Realtek ALC1150 с довольно высоким качеством выходного сигнала и с соотношением «сигнал/шум» на уровне 115 дБ при воспроизведении и 104 дБ при записи.

Кодек поддерживает технологии Acoustic Echo Cancellation (AEC, компенсация эффекта эха), Beam Forming (BF, формирование диаграммы направленности) и Noise Suppression (NS, подавление шума). В паре с ним работает усилитель для наушников TI N5532 с сопротивлением до 600 Ом.

Рядом и в зоне I/O проходит полоска подсветки, яркость и пульсация которой может быть гибко настроена с помощью утилиты Ambient LED.

В нижней части платы расположены все необходимые разъёмы, включая интерфейсный Thunderbolt.

Отдельно стоит отметить наличие на плате целого набора инструментов для оверклокинга: здесь и индикатор POST-кодов, и кнопки включения питания (со встроенным светодиодом) и сброса BIOS, и переключатели выбора микросхемы BIOS, и даже контактные точки-площадки для замера всевозможных напряжений.

Левее на плате можно найти переключатель режима работы процессора под сокет LGA2011-v3 или LGA2083.

В завершение обзора платы упомянем о фирменной технологии Gigabyte DualBIOS, которая реализована в виде дублирующей микросхемы, позволяющей восстановить работоспособность материнской платы в случае выхода из строя основной микросхемы BIOS.

⇡#Возможности BIOS

Перед тестированием в Gigabyte GA-X99-SOC Champion была прошита последняя доступная версия BIOS — F3.

Принципиальных отличий от BIOS не так давно протестированной нами Gigabyte GA-Z97N-WIFI здесь нет, но по функциональности и настройкам он, конечно же, куда богаче. Стартовое окно предлагает выбор языка интерфейса, но менять его на русский, который также доступен, мы не стали, поскольку параметры тонкой настройки разгона процессора и памяти воспринимаются легче именно на английском.

В первом окне M.I.T. (MB Intelligent Tweaker) можно обнаружить шесть подразделов и, кроме того, информацию о версии BIOS, частотах процессора и его ключевых параметрах, объёме оперативной памяти, а также температуре процессора.

Пройдя в первый подраздел основного окна M.I.T. Current Status, можно обнаружить число ядер процессора, его множитель в номинальном и турборежиме работы, температуры ядер, объём каждого установленного модуля оперативной памяти и его тайминги.

В подразделе Advanced Frequency Settings можно увидеть и настроить частоту процессора, её множитель и множитель процессора, а также выбрать профиль X.M.P. для оперативной памяти.

Пройдя ещё на один уровень вглубь — в Advanced CPU Core Settings, можно выполнить тонкую настройку процессора при разгоне, включая настройки турборежима для каждого конкретного ядра, активируя различные стабилизирующие и энергосберегающие технологии.

В подразделе с базовыми настройками оперативной памяти можно изменять только её ключевые параметры.

Однако уже в следующем окне доступна возможность настройки обширного числа таймингов работы памяти, причём как для всех каналов одновременно, так и для каждого в отдельности.

Расширенные настройки процессора при разгоне выведены в особый подраздел.

Здесь есть всё необходимое для достижения максимальных частот и обеспечения стабильной работы на них.

Окно настроек, отведённое под контроль и изменение напряжений, состоит из четырех подразделов.

В разделе с регулировкой напряжений процессора CPU Vcore и CPU RING Voltage можно изменять двумя способами: задавая конкретные значения либо выставляя плюсовую дельту с помощью строки Offset.

По нашему опыту, первый вариант более стабилен при разгоне, хотя теоретически обе методики увеличения напряжений должны работать одинаково.

В следующем подразделе можно изменять напряжения чипсета и IO.

Количество настроек напряжений памяти и их широта также могут удовлетворить самых требовательных любителей разгона.

Ключевые напряжения можно изменять в следующих диапазонах:

В разделе PC Health Status в реальном времени выводятся результаты мониторинга всех напряжений, температур и скорости вращения вентиляторов.

В меню «Информация о системе» можно выбрать язык BIOS, а также установить дату и время.

Исчерпывающим в плане настроек можно назвать раздел BIOS с опциями загрузки.

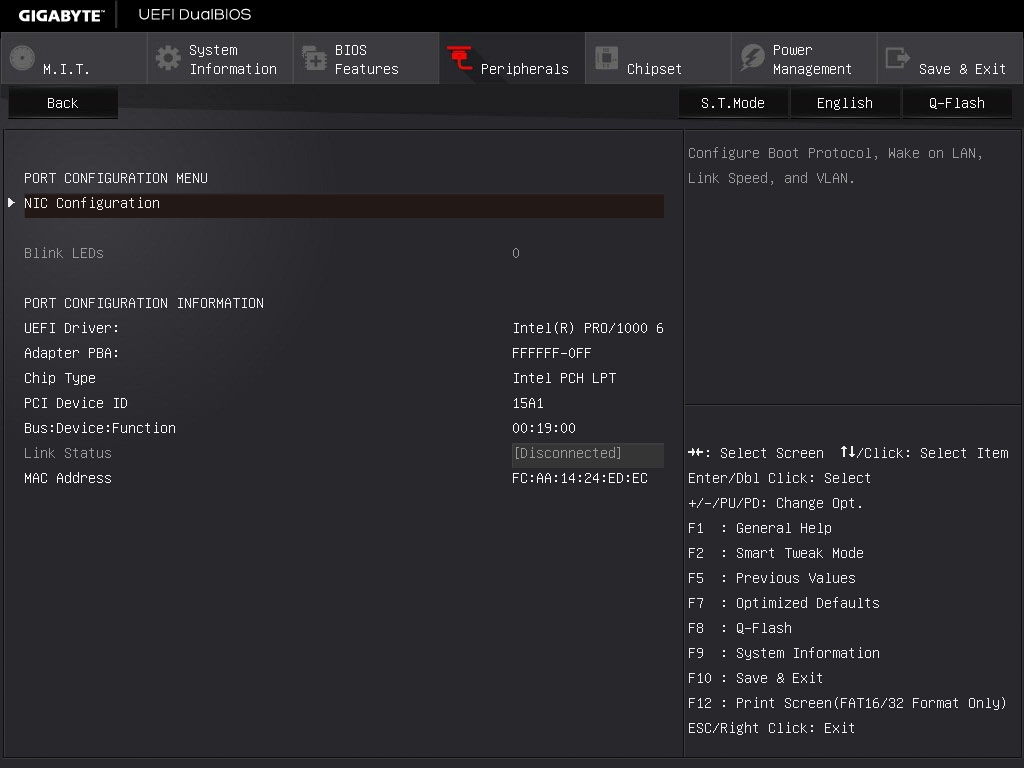

Доступ к периферийным устройствам и их настройка осуществляется в соответствующем разделе BIOS.

Максимум возможностей настройки реализовано в чипсетном и SATA-разделах BIOS.

Наконец, стоит выделить предельно функциональный раздел BIOS с настройками питания.

Задержек или каких-то проблем при навигации в BIOS нами не выявлено. Всё очень удобно и просто, несмотря на обилие всевозможных настроек.
