p>Мы продолжаем знакомить наших постоянных читателей с оригинальными моделями GeForce GTX 960 и вслед за продуктами MSI, Palit и Gainward сегодня изучим и протестируем, пожалуй, одну из самых амбициозных видеокарт данного класса — Inno3D iChill GeForce GTX 960 Ultra.

Однако сразу скажем, что это не последняя оригинальная модель GeForce GTX 960, с которой мы вас планируем познакомить, чтобы выбрать лучшую версию по совокупности характеристик. Впереди ещё обзор видеокарты производства Gigabyte G1 Gaming, а также очень надеемся на появление у нас семпла ASUS STRIX.

⇡#Технические характеристики и рекомендованная стоимость

Технические характеристики видеокарты Inno3D iChill GeForce GTX 960 Ultra приведены в таблице в сравнении с параметрами эталонного варианта NVIDIA GeForce GTX 960, а также оригинальных версий MSI GeForce GTX 960 Gaming и Gainward GeForce GTX 960 Phantom GLH.

* По данным «Яндекс.Маркета» за 28.02.2015.

⇡#Упаковка

Inno3D iChill GeForce GTX 960 Ultra поставляется в сравнительно большой и ярко оформленной коробке, на лицевой стороне которой приведено название модели и серии видеокарты, указан нулевой уровень шума, объём памяти, её тип и разрядность шины, название системы охлаждения, а также изображен входящий в комплект поставки коврик для мыши.

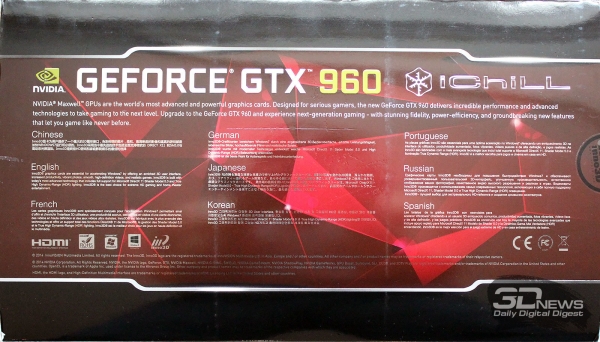

Обратная сторона коробки расскажет потенциальному покупателю об особенностях продукта и технологиях NVIDIA на девяти языках, включая русский.

На маленькой наклейке на одной из боковых сторон коробки можно найти серийный номер видеокарты.

Внутри цветной оболочки находится ещё одна коробка, из толстого тёмно-серого картона. В нее вставлены две полумягкие половинки из вспененного полиэтилена, между которыми и зафиксирована видеокарта. Больше внутри коробки мы ничего не обнаружили, поскольку нам был предоставлен семпл для прессы. Отметим, что серийные версии видеокарт Inno3D всегда отличались богатством комплектации и полезными бонусами.

В российских торговых сетях Inno3D iChill GeForce GTX 960 Ultra пока в продаже замечена лишь единожды по цене почти 22 тысячи рублей, и мы считаем, что вряд ли эту стоимость можно принимать за основу. За рубежом данную видеокарту можно приобрести за 239 долларов США при рекомендованной NVIDIA цене на GeForce GTX 960 на уровне 199 долларов США.

⇡#Дизайн и особенности печатной платы

Новая Inno3D iChill GeForce GTX 960 Ultra выглядит грандиозно, своим дизайном и размерами совершенно не соответствуя видеокарте среднего класса. Честно говоря, дизайн видеокарты мы бы назвали несколько аляповатым — уж слишком много в нём всяких ребяческих рюшечек и пластиковых вставочек. Разве что с обратной стороны платы закрывающая текстолит пластина с сетчатой перфорацией придаёт устройству хоть какую-то серьёзность и завершённость.

Хотя не будем отрицать, что кому-то и такой дизайн придётся по вкусу, здесь спорить нет смысла. А вот размеры видеокарты вряд ли можно отнести к её достоинствам, ведь это самая большая GeForce GTX 960 из представленных на рынке. Мало того, что её длина равна 300 мм, так ещё и толщина составляет 60 мм, что делает невозможным использование Inno3D iChill GeForce GTX 960 Ultra в SLI-конфигурациях через один слот материнской платы. Добавим, что весит эта «малышка» 1047 граммов.

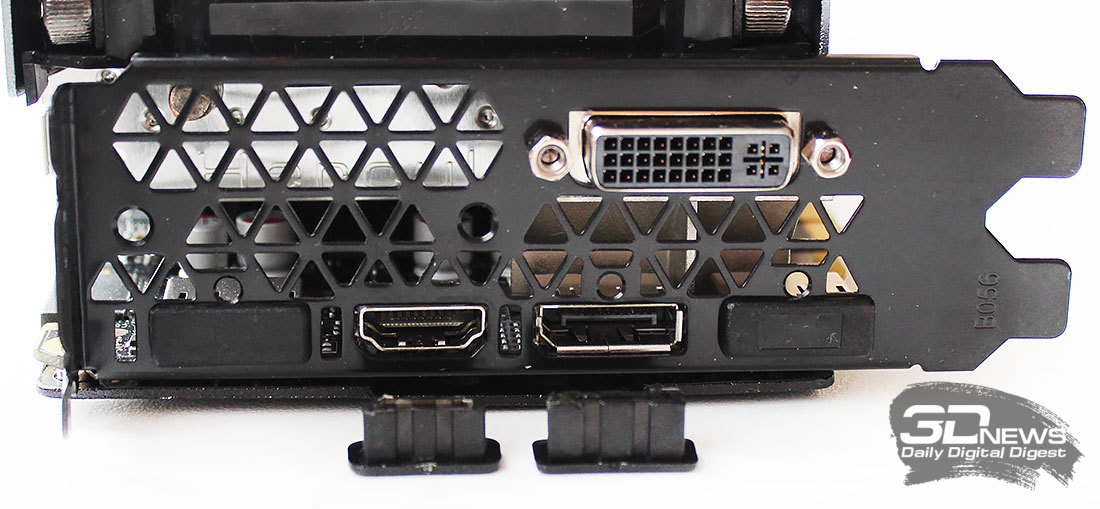

Набор интерфейсов у Inno3D iChill GeForce GTX 960 Ultra вполне стандартный: на панели размещены DVI-I (Dual-Link), один HDMI версии 2.0 и три DisplayPort версии 1.2.

Оригинально выполнена и решётка для частичного выброса нагретого воздуха за пределы корпуса системного блока. Она перфорирована треугольными отверстиями заметно большей площади в сравнении со стандартными прорезями, а следовательно, готова пропустить через себя больший объём воздушного потока.

Один разъём для создания SLI-тандема размещён на своём штатном месте (напомним, что GeForce GTX 960 поддерживает только 2-way SLI), а на противоположной стороне верхней грани текстолита распаяны два шестиконтактных разъёма для подключения дополнительного питания.

Примечательно, что для Inno3D iChill GeForce GTX 960 Ultra заявленный уровень энергопотребления составляет не стандартные 120, а целых 160 ватт. Да и рекомендованная мощность блока питания для системы с одной такой видеокартой должна составлять не менее 500 ватт, а не 400, как это задекларировано в спецификациях NVIDIA.

Несмотря на свою массивность, система охлаждения крепится к печатной плате всего четырьмя винтами по углам графического процессора. Демонтировав её, можно увидеть саму плату, всё ещё закрытую теплораспределительной пластиной и алюминиевым радиатором на VRM.

Сняв всю «броню» с платы, можно без помех изучить её компоненты. Прежде всего нужно отметить, что длина платы составляет всего 254 мм — немногим больше, чем у эталонных версий GeForce GTX 960. Силовая часть расположена в зоне между графическим процессором и выходами, а четыре микросхемы памяти распаяны на лицевой и обратной стороне PCB. В правом нижнем углу платы можно увидеть логотип серии iChill, а над ним две контактные площадки для дополнительных разъёмов питания.

Очевидно, что в Inno3D для своей GeForce GTX 960 взяли и унифицировали печатную плату от одной из предыдущих моделей видеокарт.

Система питания графического процессора построена по четырёхфазной схеме с использованием твердотельных конденсаторов и дросселей с ферритовым сердечником.

Ещё одна фаза, отвечающая за память и силовые цепи, распаяна на противоположном конце платы, рядом с разъёмами дополнительного питания.

Управляет питанием графического процессора контроллер NCP81174 производства ON Semiconductor.

Графический процессор NVIDIA GM206 нашего экземпляра видеокарты Inno3D iChill GeForce GTX 960 Ultra выпущен на Тайване на 49 неделе 2014 года (начало ноября) и относится к версии А1. К сожалению, по периметру подложки у него нет защитной пластиковой рамки, как у видеокарт некоторых других производителей, поэтому при установке и снятии кулера следует быть особо осторожным, чтобы не повредить хрупкий кристалл.

У эталонных GeForce GTX 960 базовая частота графического процессора в 3D-режиме достаточно высока — 1126 МГц, но в Inno3D решили пойти ва-банк и на GPU оригинальной версии iChill GeForce GTX 960 Ultra задали частоту 1329 МГц, или сразу плюс 18 % к номиналу. Это максимальный заводской разгон среди всех известных нам оригинальных GeForce GTX 960. В так называемом форсированном режиме частота GPU может достигать 1393 МГц, а, по данным мониторинга во время тестов она поднималась до отметки 1456 МГц. Что интересно, последнее значение равно частоте GPU недавно протестированной нами видеокарты Gainward, хотя номинальные частоты у неё куда скромнее. Добавим, что при переходе в 2D-режим частота GPU снижается до 135 МГц при одновременном снижении напряжения с 1,2 до 0,85 В.

Качество ASIC графического процессора нашего экземпляра видеокарты Inno3D iChill GeForce GTX 960 Ultra равно 75,2%.

Видеокарта оснащается двумя гигабайтами видеопамяти стандарта GDDR5, набранными микросхемами производства компании Samsung Semiconductor с маркировкой K4G41325FC-HC28.

Приятно видеть, что в Inno3D не проигнорировали разгон видеопамяти, так как вместо штатных 7 012 МГц она функционирует на 7 200 МГц. Это стандартный результат разгона для таких компаний, как Gainward или Palit. Напомним, что при 128-битной шине обмена с видеопамятью её теоретическая пропускная способность равна 115,2 Гбайт/с (+2,8%), а также что в 2D-режиме частота памяти снижается до 648 МГц.

С теми характеристиками Inno3D iChill GeForce GTX 960 Ultra, о которых мы не упомянули в обзоре, нас познакомит утилита GPU-Z.

Завершим обзор дизайна ссылкой на BIOS этой модели видеокарты и перейдем к её громадной системе охлаждения.

⇡#Системы охлаждения — эффективность и уровень шума

На видеокарте установлена система охлаждения HerculeZ X3 Air Boss, состоящая из алюминиевого радиатора на тепловых трубках и трёх вентиляторов с фигурными накладками.

Схематично конструкция данного кулера выглядит следующим образом.

В основе кулера лежит алюминиевый радиатор, состоящий из двух секций пластин, общее число которых равно 121, а межрёберное расстояние составляет 1,8 мм. В отличие от предыдущих версий HerculeZ X3 здесь пластины радиатора получили дополнительный рельеф — подштамповки, предназначенные для более эффективного теплообмена.

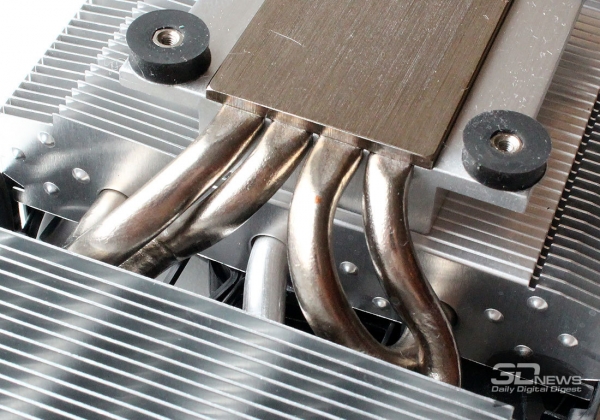

Кроме этих изменений, в радиаторе стало на одну тепловую трубку меньше, и теперь их число равно четырём. Диаметр тепловых трубок равен 6 мм, а для их долговечности и сохранения внешнего вида на протяжении всего срока службы они никелированы.

К медной никелированной пластине основания тепловые трубки припаяны, а вот в пластинах радиатора используется простая опрессовка.

Для охлаждения микросхем памяти с лицевой стороны печатной платы используется теплораспределительная пластина, а с обратной стороны PCB пара микросхем ничем не охлаждается.

На элементы VRM-цепи установлен небольшой алюминиевый радиатор с термопрокладкой. Пластина с обратной стороны платы выполняет только защитную и декоративную функции.

Охлаждается вся конструкция тремя вентиляторами, диаметр крыльчаток которых составляет 86 мм. Скорость их вращения регулируется посредством широтно-импульсной модуляции в диапазоне от 0 до 3040 об/мин. Как и многие другие производители, Inno3D внедрила в свои системы охлаждения алгоритм отключения вентиляторов в режимах невысокой нагрузки. Согласно спецификациям, при температуре окружающего воздуха 35 градусов Цельсия вентиляторы Inno3D iChill GeForce GTX 960 Ultra не должны вращаться, пока уровень энергопотребления видеокарты не превысит 60 ватт или графический процессор не прогреется выше 60 градусов Цельсия. Однако на практике мы наблюдали несколько иную картину. Добавим, что в основе вентиляторов кулера лежат долговечные гидродинамические подшипники с втрое увеличенным сроком службы.

Кроме этого, все три крыльчатки вентиляторов съёмные, что максимально облегчает их обслуживание.

Для проверки температурного режима работы видеокарты Inno3D iChill GeForce GTX 960 Ultra в качестве нагрузки мы использовали пять циклов теста весьма ресурсоёмкой игры Aliens vs. Predator (2010) при максимальном качестве графики в разрешении 2560 × 1440 пикселей с анизотропной фильтрацией уровня 16х и MSAA-сглаживанием степени 4x:

Для мониторинга температур и всех прочих параметров применялись программа MSI Afterburner версии 4.1.0 и утилита GPU-Z версии 0.8.1. Все тесты проводились в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи, при средней комнатной температуре 24,5 градуса Цельсия.

Первый же тест температурного режима работы видеокарты Inno3D iChill GeForce GTX 960 Ultra продемонстрировал нам избыточную эффективность оригинального кулера для GeForce GTX 960.

Несмотря на тот факт, что во время всего теста графический процессор функционировал на частоте 1455 МГц, его температура достигла отметки лишь 50 градусов Цельсия и выше не поднималась. При этом скорость вентиляторов практически сразу же после начала тестирования поднялась с 0 до 1200 об/мин и также стабильно держалась у этой границы на протяжении всего теста. И пусть вентиляторов не было слышно на фоне работающего системного блока, очевидно, что алгоритм их работы можно было бы сделать ещё более гибким (с таким-то запасом по эффективности охлаждения!). Ну это всего лишь дело программистов Inno3D, и особых трудозатрат оно не должно потребовать.

Если же вручную выставить максимальную скорость вентиляторов, то температура графического процессора в пике нагрузки будет еще на пять градусов Цельсия ниже, чем при автоматической регулировке.

Кому нужна такая эффективность на сравнительно экономичной GeForce GTX 960, нам сложно сказать, а вот уровень шума при этой скорости весьма высок.

Для измерения уровня шума систем охлаждения видеокарт мы использовали электронный шумомер «ОКТАВА-110А», измерения проводились после часа ночи в полностью закрытой комнате площадью около 20 м² со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлась исключительно система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора/турбины кулера. Материнская плата, в которую была вставлена видеокарта с установленной на неё системой охлаждения, размещалась на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 22 дБА, а субъективно комфортный (не путать с низким) уровень шума при измерениях с такого расстояния находится около отметки 36 дБА. Скорость вращения вентиляторов изменялась во всём диапазоне их работы с помощью специального точного контроллера путём изменения питающего напряжения с шагом 0,5 В.

На график и в таблицу с данными об уровне шума Inno3D iChill GeForce GTX 960 Ultra мы включили результаты измерений уровня шума оригинальных видеокарт Gainward GeForce GTX 960 Phantom GLH с одноимённой системой охлаждения, MSI GeForce GTX 960 Gaming с кулером Twin Frozr V и MSI Radeon R9 280X Gaming, как представителя AMD, с системой охлаждения Twin Frozr IV. Добавим, что вертикальными пунктирными линиями соответствующего цвета отмечены верхние границы скорости систем охлаждения при их автоматической PWM-регулировке. Вот что у нас получилось.

Кривая уровня шума кулера Inno3D iChill GeForce GTX 960 Ultra практически сливается с кривой уровня шума видеокарты MSI Radeon R9 280X Gaming, однако за счёт значительно более низкой скорости вентиляторов HerculeZ X3 Air Boss сравнивать две эти видеокарты бессмысленно — iChill GeForce GTX 960 Ultra существенно тише. В сравнении с Gainward GeForce GTX 960 Phantom GLH новинка также не уступает, а вот MSI GeForce GTX 960 Gaming заметно проигрывает по уровню шума. Учитывая колоссальный запас по эффективности у Inno3D, этой видеокарте также необходима доработка алгоритма работы вентиляторов в BIOS, чтобы можно было сделать её систему охлаждения безупречно тихой. Но в целом мы были удовлетворены уровнем шума HerculeZ X3 Air Boss, поскольку на фоне работающего системного блока видеокарту не слышно при любых частотах. Высокочастотного писка дросселей также не было выявлено ни в одном из тестовых приложений.

⇡#Оверклокерский потенциал

Несмотря на впечатляющий заводской разгон графического процессора Inno3D iChill GeForce GTX 960 Ultra, нам удалось выжать из него ещё несколько десятков мегагерц, а именно — 85 МГц, или +6,4%. Напряжение на ядре во время данной проверки не увеличивалось, поскольку видеокарту нужно возвращать, а гарантий абсолютной безопасности такого разгона никто не дал бы. В свою очередь, видеопамять мы разогнали сразу на 980 эффективных мегагерц, или +12,2%.

В результате частоты Inno3D iChill GeForce GTX 960 Ultra после разгона составили впечатляющие 1414-1478/8180 МГц.

Более того, по данным мониторинга, в 3D-режиме форсированная частота графического процессора видеокарты стабильно держалась у отметки 1540 МГц, что хорошо видно по тесту температурного режима дополнительно разогнанной видеокарты.

Впечатляющая эффективность кулера Inno3D HerculeZ X3 Air Boss и здесь была нам продемонстрирована во всей красе, ведь пиковая температура графического процессора не превысила отметку 52 градуса Цельсия, а скорость вентиляторов не отличалась от той, которая была нами зафиксирована в номинальном режиме работы видеокарты. Отличный результат!
