p>Блоки питания AeroCool под маркой KCAS среди продукции известных компаний принадлежат к доступной ценовой категории, но обладают всеми признаками качественных БП. Пополнившие серию недавно модели с индексом М отличаются модульным подключением кабелей и обладают мощностью 650, 750, 850 и 1000 Вт. Сегодня мы рассмотрим младшую, 650-ваттную модификацию.

AeroCool KCAS-650M из 650 Вт номинальной мощности может выдать 624 Вт в линию +12В. Линии 5 В и 3,3 В вынуждены делить паек из 130 Вт.

Предельно дешевыми блоки AeroCool KCAS, конечно, не назовешь. На БП мощностью 650 Вт встречаются цены и меньше 3 700 руб., которые за KCAS-650M в среднем просят в московских интернет-магазинах. Но это уже в лучшем случае Chieftec и FSP без модульных кабелей, а то и какой-нибудь no-name. Однако тем интереснее — чего можно ожидать в плане схемотехники от БП, балансирующего на этой тонкой грани, и все ли хорошо у него с параметрами выходных напряжений.

Как можно заметить в таблице, другие представители линейки KCAS с модульным подключением кабелей также выделяются низкой ценой в соответствующих категориях мощности. Однако KCAS-850M и KCAS-1000M построены на другой аппаратной платформе, нежели KCAS-650M и KCAS-750M. В частности, старшие модели используют преобразователи DC-DC для генерации напряжений 5 В и 3,3 В.

* По данным «Яндекс.Маркета» на 28.02.2015

Комплект поставки

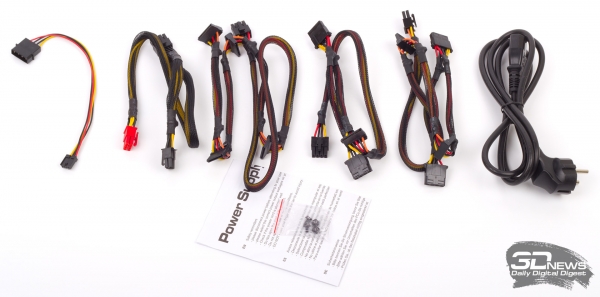

К блоку питания прилагается минимум необходимых аксессуаров: собственно кабели для подключения потребителей тока, кабель питания, краткая бумажная инструкция и набор винтиков для крепления в корпусе.

Кабельное хозяйство несет следующий набор разъемов:

• 1 × 24 (20+4) контакта;
• 1 × 8 (4+4) контактов (питание CPU);
• 2 × 8 (6+2) контактов (дополнительное питание плат PCIe);
• 7 × SATA;
• 4 × Molex;
• 1 × Floppy.

⇡#Конструкция

Блок питания выглядит вполне прилично для своей цены. Корпус покрашен, есть тумблер вкл/выкл, без которого можно было бы и обойтись. Экономия выявляется только на ощупь: металл корпуса довольно тонкий.

Все кабели, помимо 24-контактного кабеля ATX и 8-контактного кабеля питания CPU (а также переходника с Molex на разъем питания флоппи-дисковода), обтянуты нейлоновой сеткой. Провода в кабелях, помимо низконагруженных, имеют нормальное сечение (AWG 18).

⇡#Внутреннее устройство

За охлаждение БП отвечает вентилятор Yong Lin DFS132512H типоразмера 135 мм на подшипнике качения. Максимальная скорость вращения — 1700 об/мин.

Схемотехника у AeroCool KCAS-650M простая, проверенная временем. Изготовитель платы — компания HEC Group. Изысканных технических решений, которые применяются в более дорогих БП в борьбе за «золотой» или «платиновый» сертификат 80 PLUS, здесь не найти, но все необходимые компоненты на месте, и даже кое-что сверх того.

Часть фильтра электромагнитных помех вынесена на отдельную плату, прикрепленную к разъему питания. Звено подавления дифференциальных помех содержит два конденсатора CX, звено подавления синфазных помех — два дросселя и четыре конденсатора CY. В отличие от многих бюджетных и некоторых более дорогих БП, в AeroCool KCAS-650M есть элемент защиты от всплеска напряжения, только не варистор, как бывает чаще, а стабилитрон. И, конечно же, плавкий предохранитель.

Выпрямитель выполнен в виде диодной сборки в едином корпусе с вполне достаточным номиналом по току — 10 А, вот только без радиатора.

Имеется блок активной коррекции фактора мощности, хотя это уже подразумевается по умолчанию для современного БП. Основной преобразователь напряжения построен по прямоходовой топологии с двумя ключевыми транзисторами.

Выпрямители во вторичной цепи содержат в общей сложности восемь сборок диодов Шоттки. Четыре сборки работают для линии 12 В, две — для 5 В. Линия 3,3 В также имеет свой отдельный выпрямитель из двух сборок, хотя делит вторичную обмотку трансформатора с линией 5 В. Здесь тоже могли бы сэкономить и воспользоваться одним выпрямителем для шин 5 и 3,3 В, но выбрали более солидную схему.

Стабилизация выходных напряжений выполняется традиционным методом — на шинах 12 В и 5 В висит дроссель групповой стабилизации. Шина 3,3 В контролируется дросселем с насыщаемым сердечником.

В фильтрах пульсаций стоят тайваньские электролитические конденсаторы производства Teapo, пользующиеся неплохой репутацией. Емкость в цепях 12 и 5 В составляет 4400 мкФ, в цепи 3,3 В — 2200 мкФ. Этого должно быть вполне достаточно.

⇡#Методика тестирования

C методикой, применяемой в лаборатории 3DNews для тестирования блоков питания, в полном объёме можно ознакомиться в этой статье. В дополнение к описанным там тестам проводится измерение пульсаций на выходе БП при помощи осциллографа Hantec 6022BE, а также скорости вращения вентилятора при различной нагрузке при помощи тахометра Dr. Meter DT2234A.

⇡#Результаты тестирования

Напряжение на шине 12 В придерживается номинала с отклонением не более 3% при любом распределении нагрузки. Аналогично ведет себя шина 3,3 В, на которой отклонение укладывается в 4%. А вот шина 5 В подкачала. Если ток идет в основном через нее, то ближе к заявленной для шины мощности 130 Вт напряжение выходит за рамки допустимого интервала в 5% от номинального значения. С шиной 3,3 В, напротив, полный порядок.

КПД блока идеально соответствует требованиям 80 PLUS Bronze.

Высокочастотные пульсации на шинах 12 и 5 В не превышают 40 и 10 мВ соответственно. Отличный результат, коль скоро спецификация ATX12V устанавливает ограничения на пульсации в 120 и 50 мВ.

Низкочастотные пульсации на удвоенной частоте питающей сети (50 Гц), пробившиеся через первичную цепь БП, имеют больший размах (около 45 мВ для шины 12 В и 20 мВ — для шины 5 В), но все еще в пределах допустимого.

При нагрузке вплоть до 40 % от номинальной мощности БП вентилятор работает на низких оборотах. Затем по мере роста мощности скорость вращения возрастает практически линейно. Однако кулер здесь сам по себе низокооборотный, поэтому даже при максимальной нагрузке скорость не слишком большая, как и шум.

⇡#Выводы

Если выбирать БП для компьютера с одной видеокартой, руководствуясь чисто практическими соображениями, то AeroCool KCAS-650M обладает для этого всеми необходимыми качествами. Хороший, хотя и не запредельный КПД? Есть. Низкий уровень пульсаций на выходе? Есть. Защита от всплеска напряжения на входе? Есть. В набор кабелей входит только самое необходимое, но зато кабели в оплетке и с модульным подключением. Вентилятор — крупный и тихий. И все это — за небольшую цену по сравнению с более навороченными БП такой же мощности.
