p class="h3">⇡#Предисловие

Как мы и обещали в одной из предыдущих статей о системах охлаждения, сегодня познакомимся с весьма необычным кулером Thermalright Macho Zero  и протестируем его.

Анонсированный ещё осенью прошлого года Macho Zero предназначен для использования в системах с очень низким уровнем шума и работы в безвентиляторном режиме. Однако это вовсе не значит, что о разгоне процессора с таким кулером придётся забыть. Напротив… Впрочем, обо всём по порядку.

⇡#Технические характеристики и рекомендованная стоимость

Технические характеристики системы охлаждения Thermalright Macho Zero приведены в таблице.

⇡#Упаковка и комплектация

Картонная коробка довольно больших для системы охлаждения размеров окрашена в чёрный цвет, а на её лицевой стороне приведён рисунок радиатора и название модели.

На боковых сторонах коробки можно найти описание ключевых особенностей кулера вместе с примером установки на него воздуховода, а также технические характеристики.

В картонную коробку вставлена дополнительная оболочка из вспененного полиэтилена, в которой и зафиксирован радиатор. Под ним находится плоская коробка с аксессуарами. Их состав стандартен для систем охлаждения Thermalright.

Отметим наличие в комплекте только двух проволочных скоб для установки вентилятора, длинной отвертки для закрепления радиатора на процессоре и довольно эффективной термопасты Thermalright Chill Factor III.

Система охлаждения выпускается на Тайване, и на неё предоставляется гарантия сроком 2 года. Рекомендованная стоимость составляет чуть меньше 65 долларов США.

⇡#Особенности конструкции

Если вы знакомы с линейкой кулеров Thermalright Macho или, например, читали нашу старую статью про Thermalright HR-02 Macho Black, то дизайн нового Zero не станет откровением. Более того, это всё тот же обыкновенный «Мачо» с почти чёрным никелированным покрытием. Единственное отличие от радиатора HR-02 Macho Black – покрашенная чёрной краской верхняя пластина радиатора, а всё остальное здесь идентично.

Кроме размеров. Правда, и они отличаются от габаритов HR-02 Macho Black буквально на миллиметры и составляют 162 × 140 × 102 мм.  Весит радиатор 750 граммов.

Его конструкция состоит из 31-й алюминиевой пластины толщиной 0,45 мм, напрессованной на медные тепловые трубки с межрёберным расстоянием 3,1 мм. Следов пайки в местах контакта тепловых трубок с пластинами радиатора нам обнаружить не удалось.

При размерах пластин 140 × 102 мм расчётная площадь радиатора составляет примерно 8710 см².

Каждая пластина перфорирована большим числом трапецеидальных отверстий с одним загнутым вверх краем.

Такое решение способствует созданию внутри радиатора дополнительных завихрений воздушного потока и повышению эффективности теплообмена при низких скоростях вентилятора или при отсутствии оного.

Медные тепловые трубки, проходящие сквозь медную же пластину основания, распределены в теле радиатора двумя группами, чередуясь между собой. Первая троица трубок выходит из основания строго вертикально и пронизывает радиатор ближе ко входу воздушного потока, а вторая выгнута вперёд по ходу движения воздушного потока и распределяет тепловой поток по другой части радиатора.

Таким образом достигается более равномерное распределение теплового потока по рёбрам радиатора и, как следствие, возрастает эффективность кулера в целом.

В основании трубки лежат в желобках с расстоянием друг от друга 1 мм. Минимальная толщина пластины под трубками составляет 2,5 мм.

В отличие от пластин, в местах контакта тепловых трубок с основанием применена пайка.

Качество обработки контактной поверхности основания не идеально зеркальное, но довольно близко к этому.

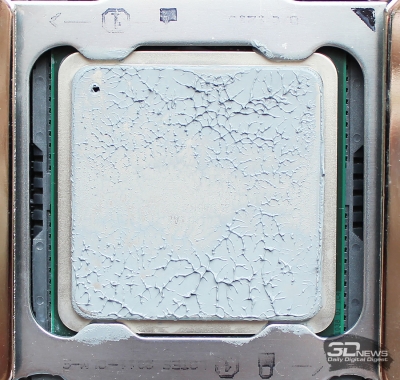

Помимо этого, основание имеет небольшую выпуклость по своей продольной оси – это фамильная черта радиаторов Thermalright. Данный факт не преминул сказаться на равномерности отпечатка теплораспределителя процессора на нём.

Вентиляторов в комплекте поставки Thermalright Macho Zero нет, поэтому производитель недвусмысленно и намекает в названии кулера о нулевом уровне шума. Зато в рекомендациях Thermalright предлагает дооснастить этот радиатор специальным гофрированным каналом 140-мм fan duct.

С его помощью радиатор можно соединить с корпусным вентилятором и за счёт этого повысить эффективность охлаждения.

Стоит этот пластиковый канал всего 9 долларов США.

⇡#Совместимость и установка

Thermalright Macho Zero совместим со всеми современными платформами, а процедура его установки не изменилась — она такая же, как у и других кулеров Thermalright, поэтому в очередной раз описывать её мы не видим необходимости.

Что касается совместимости с высокими радиаторами на модулях памяти или элементах околосокетного пространства, то, поскольку вентиляторов у данной модели нет и расстояние от нижней пластины радиатора до материнской платы составляет не менее 48 мм, то какие-либо помехи он вряд ли создаст.

В корпусе системного блока Thermalright Macho Zero выглядит привлекательно как в безвентиляторном режиме, так и при установке на него большого вентилятора Noctua NF-A15 PWM.

Добавим, что высота установленного на процессор Thermalright Macho Zero составляет 169 мм.
