p class="h3">⇡#Предисловие

Немецкая компания be quiet! известна на европейском рынке как производитель мощных блоков питания, корпусов системных блоков, долговечных вентиляторов и премиальных кулеров для центральных процессоров. Последние представлены в ассортименте компании тремя линейками Dark Rock, Shadow Rock и Pure Rock — в общей сложности восемь воздушных систем охлаждения разных классов. Их флагманом является модель be quiet! Dark Rock Pro 3, представляющая собой уже третью версию выпущенного в 2011 году be quiet! Dark Rock Pro.

Причём в этот раз доработке подверглись не только вентиляторы и крепление, но и радиатор, пусть его ключевые параметры и остались практически прежними. Сможет ли этот сверхдорогой кулер составить конкуренцию нашему лидеру и каковы его эффективность и уровень шума — мы и узнаем из сегодняшней статьи.

⇡#Технические характеристики и рекомендованная стоимость

Технические характеристики системы охлаждения be quiet! Dark Rock Pro 3 приведены в таблице.

Наименование технических характеристик	be quiet! Dark Rock Pro 3 (BK019)
Размеры кулера (В × Ш × Т), вентиляторов, мм	163 × 150 × 137
	(120 × 120 × 25 и 135 × 135 × 22)
Полная масса, г	1201 (834 – радиатор)
Материал радиатора и конструкция	Никелированная двухбашенная конструкция из алюминиевых пластин на 7 медных тепловых трубках диаметром 6 мм, проходящих сквозь медное основание
Количество пластин радиатора, шт.	84 (42 × 2)
Толщина пластин радиатора, мм	0,4
Межрёберное расстояние, мм	2,0
Расчётная площадь радиатора, см2	9 410
Термическое сопротивление, °С/W	н/д
Тип и модель вентиляторов	be quiet! SilentWings PWM 135 и 120 мм
Скорость вращения вентиляторов, об/мин	1400 | 1700
Воздушный поток, CFM	57,2 | 67,8
Уровень шума, дБА	13,2 / 19,5 / 26,1
Статическое давление, мм H2O	1,23 | 2,10
Количество и тип подшипников вентиляторов	Fluid Dynamic Bearing (FDB)
Время наработки вентиляторов на отказ, часов/лет	300 000 / 24
Номинальное/стартовое напряжение вентиляторов, В	12 / 3,4 | 4,5
Сила тока вентиляторов, А	0,40 | 0,20
Заявленное/измеренное энергопотребление вентиляторов, Вт	4,80/1,43 | 2,40/1,02
Возможность установки на процессоры с разъёмами	Intel LGA775/115x/1366/2011 AMD Socket 754/939/940/AM2(+)/AM3(+)/FM1/FM2(+)
Дополнительно (особенности)	Предельный уровень тепловыделения процессора – 250 Вт, вентиляторы с PWM-управлением, термопаста Corning TC-5121, 3 года гарантии
Розничная стоимость по данным «Яндекс.Маркета», руб.	6 250

⇡#Упаковка и комплектация

Картонная коробка, в которой поставляется be quiet! Dark Rock Pro 3, стала компактнее, а вот её информационное наполнение практически не изменилось: на лицевой стороне по-прежнему присутствует фото кулера, указан предельный уровень тепловыделения процессора, возросший с 220 до 250 ватт, а также ключевые особенности продукта.

Боковые стороны упаковки отведены под описание системы охлаждения на пяти языках, перечисление основных достоинств и подробные технические характеристики. Хватило места и под перечень наград электронных изданий, полученных продукцией be quiet!.

Внутри коробки в дополнительных вставках из вспененного полиэтилена надёжно зафиксирован радиатор, а над ним в отдельной картонной коробке разместились комплектующие.

Они включают в себя полный набор компонентов для установки Dark Rock Pro 3 на любую современную платформу, подробную инструкцию для этого и термопасту. В ассортименте компании есть термопаста be quiet! DC1 с очень приличными характеристиками (>7,5 Вт/(м·К), но кулер комплектуется более скромной термопастой Corning TC-5121 (3,2 Вт/(м·К). Отдельно отметим комплектацию кулера парой дополнительных проволочных скоб для крепления третьего вентилятора.

Несмотря на своё европейское происхождение, система охлаждения выпускается в Китае. На новый Dark Rock Pro 3 производитель установил рекомендованную стоимость 86 евро, или немногим более 93 долларов США по текущему курсу. В российской розничной сети данную модель можно приобрести за совершенно фантастические 6 250 рублей. Без комментариев, как говорится. Добавим, что на систему охлаждения предоставляется трёхлетняя гарантия.

⇡#Особенности конструкции

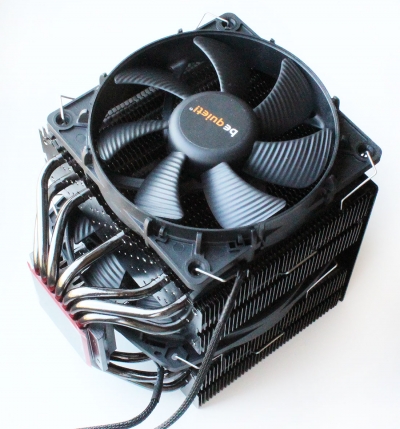

Внешне новый Dark Rock Pro 3 практически не претерпел изменений в сравнении со второй версией «Чёрной скалы» – всё тот же никелированный радиатор двухбашенного типа на семи тепловых трубках, оснащённый двумя вентиляторами. Но если присмотреться, то изменения всё же можно увидеть. Детально мы разберём их чуть позже, ну а пока просто полюбуемся на этого красавца.

Вероятно, не только автору этого материала всегда импонирует внимание производителя к таким мелочам и деталям, как, например, размеры. И здесь be quiet! можно ставить в пример многим другим компаниям, поскольку на странице системы охлаждения можно скачать PDF-файл с подробнейшими размерами кулера.

Высота Dark Rock Pro 3 составляет 163 мм, ширина – 150 мм, а толщина равна 137 мм при общем весе 1201 грамм. Радиатор без вентиляторов и верхней крышки весит 834 грамма.

Радиатор состоит из двух секций, в каждой из которых по 42 алюминиевых пластины толщиной 0,4 мм, расставленные на тепловых трубках с межрёберным расстоянием 2,0 мм. Между секциями установлен 135-мм вентилятор, а на одной из внешних сторон закреплён его 120-мм собрат.

В сравнении с предшественником число пластин в каждой секции сократилось на две штуки, а расчётная площадь радиатора теперь составляет 9410 см².

Сверху радиатор по-прежнему накрыт декоративной металлической пластиной с названием компании-производителя в центре, а концы тепловых трубок аккуратно закрыты пластиковыми колпачками. Это придаёт устройству законченный и стильный вид.

На основании приклеена защитная плёнка, которую необходимо снять перед установкой. Мы же сняли и верхнюю пластину, чтобы определить, какие изменения внесены в радиатор Dark Rock Pro 3 в сравнении с Dark Rock Pro 2.

Первое, что нельзя не заметить, это иное распределение трубок по пластинам радиатора. Если прежде крайние тройки трубок на каждой секции образовывали своеобразный клин по ходу движения воздушного потока, то в новом радиаторе одна тепловая трубка переместилась на край пластин. Вероятно, тем самым разработчики стремились достичь более равномерного распределения тепла, передаваемого трубками, по рёбрам радиатора. Однако, на наш взгляд, начинать следовало с центральной тепловой трубки, на которую приходится основная тепловая нагрузка и которая при этом охлаждается хуже остальных, находясь своей центральной частью в «мёртвой» зоне статоров вентиляторов

Вторая инновация касается поверхности пластин, которая теперь из гладкой превратилась в пупырчатую. Данное решение далеко не ново и прежде уже встречалось нам в радиаторах процессорных кулеров других производителей. Оно направлено на повышение эффективности конвекции воздуха между пластинами без увеличения уровня шума. Зубчатый профиль торцов пластин каждой секции радиатора и их клиновидная форма на входе воздушного потока, предназначенные для снижения сопротивления и повышения эффективности работы на низких скоростях, из Dark Rock Pro 2 перекочевали и в Dark Rock Pro 3. Но в новинке инженеры пошли ещё дальше, наделив пластины радиатора на выходе воздуха рёбрами переменной высоты.

Такое решение должно способствовать снижению уровня шума, но проверить его на практике не представляется возможным. Впрочем, как и первое.

Алюминиевые пластины опрессованы на тепловых трубках по всей площади контакта с поверхностью трубки, то есть без пропусков или так называемых замков. Но пайки здесь всё же не обнаружено.

Их количество и диаметр остались прежними — 7 штук и 6 мм.

Трубки в основании лежат практически вплотную друг к другу в желобках, где минимальная толщина медной никелированной пластины под ними составляет 1,2~1,3 мм.

Здесь, в отличие от пластин, контакт обеспечен пайкой.

Контактная поверхность основания размерами 45 × 41 мм доведена до зеркального состояния, что также выгодно выделяет Dark Rock Pro 3 на фоне предшественника.

Ровность контактной поверхности основания также практически идеальна — даже с нашим выпуклым теплораспределителем процессора удалось получить равномерные отпечатки.

Если в радиаторе кулера произошли изменения, то вентиляторов они не коснулись. Dark Rock Pro 3 комплектуется одним 120-мм и одним 135-мм вентилятором фирменной серии SilentWings.

Оба вентилятора оснащены PWM-управлением, а верхние границы скорости заявлены на отметке 1700 об/мин для 120-мм модели и 1400 об/мин для 135-мм версии. Подробные характеристики каждого вентилятора приведены в таблице выше.

На статоре вентиляторов приклеены бумажные стикеры с указанием модели, электрических характеристик и скорости вращения.

В основе каждого вентилятора лежит улучшенный гидродинамический подшипник с нормативным сроком службы 300 000 часов, или более 24 лет непрерывной работы. Также нужно отметить, что, вопреки характеристикам, вентиляторы оказались очень экономичными. Так, 120-мм модель при заявленных 4,8 Вт потребляла всего 1,43 Вт, а 135-мм версия при указанных в спецификациях 2,4 Вт потребляла чуть-чуть больше 1 Вт. Стартовое напряжение обоих вентиляторов также оказалось очень низким — 3,4 и 4,5 В.

Не очень удобно, что мониторинг вращения скорости осуществляется только по датчику 135-мм вентилятора, а 120-мм модель, подключаемая «донором» к кабелю основного вентилятора, мониторинга лишена. Причём мониторинг этого вентилятора по какой-то причине выдаёт завышенные данные по числу оборотов. Длина кабелей в оплётке составляет не более 250 мм. Каждый вентилятор закрепляется на радиаторе с помощью проволочных скоб, а в качестве антивибрационной развязки используются вставленные в радиатор резиновые полоски.

К слову, полоски эти весьма жёсткие, можно было бы сделать их из силикона, тем самым смягчив. Напомним нашим читателям и о наличии третьей пары скоб крепления, предназначенных для установки третьего вентилятора на Dark Rock Pro 3.

⇡#Совместимость и установка

Dark Rock Pro 3 можно установить на любую современную платформу. Впрочем, и на не современную тоже, поскольку в спецификациях заявлена поддержка таких мастодонтов, как Intel LGA775 или AMD Socket 754/939/940. Инструкция по установке изложена очень доступно, так что после ознакомления с ней дополнительных вопросов возникнуть не должно.

Прежде всего для установки кулера на любую платформу необходимо прикрепить к его основанию стальные направляющие. Для платформ с процессорами Intel они выглядят следующим образом.

Затем процесс установки для разных платформ несколько различается. Во всех случаях, кроме LGA2011, необходимо использовать универсальную усилительную пластину с обратной стороны платы. А вот для LGA2011 в использовании этой пластины нет необходимости – вместо неё идут шпильки, вворачиваемые в отверстия крепления процессорного разъёма.

После этого остаётся только установить радиатор и притянуть его гайками с помощью специального ключика. Правда, процедура эта крайне неудобная – мало того, что потребовалось вынуть все модули оперативной памяти, так ещё и заворачивать гайки приходилось буквально по 1/3 оборота.

Поэтому процесс прижатия кулера к процессору затянулся. Но спустя 5-7 минут Dark Rock Pro 3 всё же был намертво закреплён на процессоре, а усилие прижима можно было назвать эталонным.

Расстояние от материнской платы до нижней пластины радиатора после установки составляет 45 мм, а до внешнего вентилятора – 37 мм, поэтому он едва умещался над модулями оперативной памяти.

Высота установленного на процессор Dark Rock Pro 3 составляет 168 мм, а его внешний вид внутри корпуса мы бы назвали излишне строгим, но одновременно и очень стильным.

Остаётся только подключить кабель вентиляторов к одному четырёхконтактному разъёму на материнской плате — и можно запускать систему.
