p>Тайваньская компания ASRock, основанная в 2002 году в качестве дочерней компании ASUS, давно известна большинству российский пользователей, как производитель недорогих бюджетных материнских плат под любой тип процессора. Этот стереотип настолько сильно закрепился в сознании оверклокеров, что даже после запуска в 2011 году особой линейки плат «Fatal1ty» (названной в честь 12-кратного чемпиона мира по кибер-спорту Джонатана «Fatal1ty» Вендела) в популярности эти платы продолжали уступать другим именитым брендам.

Тем не менее, ASRock продолжала методично развивать оверклокерскую серию системных плат, улучшая её с выходом каждого нового чипсета. К сегодняшнему дню флагманом модельного ряда является ASRock Fatal1ty X99X Killer/3.1, обзору и тестированию которой и посвящена сегодняшняя статья.

Отметим, что у нас на тестировании уже была материнская плата ASRock Fatal1ty X99M Killer, с которой сегодняшняя новинка во многом перекликается. И всё же Fatal1ty X99X Killer/3.1 – плата совершенно иного уровня и стоимости, в чём мы с вами сейчас убедимся.

⇡#Технические характеристики и рекомендованная стоимость

Технические характеристики материнской платы ASRock Fatal1ty X99X Killer/3.1 приведены в таблице.

⇡#Упаковка и комплектация

Материнская плата ASRock Fatal1ty X99X Killer/3.1 поставляется в картонной коробке вполне обычных размеров с пластиковой ручкой для переноски, но при этом оформленной довольно ярко, что особо заметно после строгого милитаристского стиля ASUS Sabertooth X99. На лицевой стороне коробки размещен яркий логотип, указывающий на поддержку скоростного интерфейса USB 3.1, а под ним разместились название модели платы, перечень поддерживаемых технологий и особенностей.

На обратной стороне коробки нет и пары пустующих квадратных сантиметров – вся площадь заполнена информацией об особенностях платы и её преимуществах в сравнении с конкурентами. Причём, потенциальным покупателям рассказывается как об аппаратных особенностях платы, так и о программном обеспечении. В нижнем правом углу приведены отдельные спецификации ASRock Fatal1ty X99X Killer/3.1.

Сама плата расположена на дне коробки в антистатическом пакете и на поролоновой подложке, а также отделена от комплектующих картонной перегородкой.

В числе аксессуаров, поставляемых вместе с платой, можно обнаружить заглушку на заднюю панель, четыре кабеля SATA с защёлками, два соединительных мостика для SLI и кабель-переходник для подключения дополнительного питания.

Отдельным компонентом является плата-контроллер USB 3.1, о которой мы расскажем по ходу статьи.

Включены в комплектацию подробная и краткая инструкции по настройке и эксплуатации платы, диск с программным обеспечением и драйверами, а также наклейка ASRock на корпус системного блока.

Нам досталась ASRock Fatal1ty X99X Killer/3.1 версии 1.0, она разработана инженерами на Тайване, а выпущена в Китае. На плату предоставляется трёхлетняя гарантия. Как обычно, в России данная модель на момент подготовки статьи ещё не продавалась, а за рубежом её можно приобрести за 249 долларов США, что заметно дешевле флагманских плат других производителей. Отметим, что в России пока ещё можно приобрести предшествующую модель – ASRock Fatal1ty X99X Killer (без поддержки USB 3.1) по цене около 12500 рублей.

⇡#Особенности конструкции

ASRock Fatal1ty X99X Killer/3.1 выполнена в форм-факторе ATX и имеет размеры 305 х 244 мм. Все компоненты размещены на текстолите практически чёрного цвета (оригинальное название «Sapphire Black»), с которым резко контрастируют ярко-красные слоты, разъёмы и радиаторы. В результате плата выглядит ярко и даже в какой-то степени броско, и будет отлично смотреться в любом системном блоке.

Схематичное расположение ключевых элементов новинки выглядит следующим образом.

На интерфейсную панель ASRock Fatal1ty X99X Killer/3.1 выведены два порта USB с универсальным разъёмом PS/2, кнопка сброса BIOS, разъём eSATA, один порт USB 3.1, четыре порта USB 3.0/2.0, два сетевых порта LAN (RJ45), а также панель с шестью аудиовыходами.

Отметим, что верхний левый USB-порт назван Fatal1ty и поддерживает технологию F-Stream. При подключении (обязательно) проводной мышки к этому порту и запуска фирменной утилиты F-Stream, игроки могут использовать частоту опроса мышки 500 Гц, которую и предпочитает известный всем Fatal1ty. Кроме этого, будет доступен самостоятельный выбор частоты опроса от 125 до 1000 Гц. Всё это позволяет достичь более плавных и точных движений мышкой.

Как известно, большинство производителей оснащают свои флагманские материнские платы улучшенным процессорным разъёмом конструктива LGA2011-v3. Вот и ASRock не осталась в стороне, установив на Fatal1ty X99X Killer/3.1 специальный «X Series OC Socket» с дополнительными контактами и 15-мкм золотым покрытием.

По мнению разработчиков, такой оптимизированный разъём позволит «выжать» из процессоров Haswell-E дополнительные мегагерцы при разгоне, а также он долговечнее обычных LGA2011-v3.

Система питания процессора двенадцатифазная с использованием дросселей премиум-класса Premium 60A Power Choke, МОП-транзисторов Ultra Dual-N, конденсаторов Nichicon 12K Platinum с заявленным сроком службы не менее 12000 часов, повышенной стабильностью и надёжностью.

Поскольку за управление питанием процессора отвечает только один 6-фазный PWM-контроллер Intersil ISL6379, то используются удвоители фаз Intersil ISL6611ACRZ, распаянные на обратной стороне платы. Ещё пару таких же контроллеров ISL6379 отвечают за питание восьми слотов оперативной памяти (по четыре на каждый шестиканальный контроллер).

Сердце материнской платы – чипсет Intel X99 Express – скрыт под небольшим пассивным алюминиевым радиатором, с которым контактирует через термопрокладку.

ASRock Fatal1ty X99X Killer/3.1 оснащается восемью слотами DIMM для оперативной памяти стандарта DDR4, расположенными синхронно с двух сторон от процессорного разъёма.

Благодаря этому, на плату можно установить до 128 Гбайт памяти. Причём, официально поддерживаются не только оверклокерские модули с частотой 3200+/2933/2800/2666/2400/2133 МГц и XMP-профилями (Extreme Memory Profile) версий 1.3/1.2/2.0, но и модули памяти с поддержкой ECC, правда только при использовании процессоров Intel Xeon E5 v.3 (Haswell-EP). Отметим, что контакты в разъёмах памяти также имеют покрытие золотом, что продлевает их срок службы и обеспечивает более высокую надёжность соединения.

В части питания платы всё стандартно – оно обеспечивается 24-контактным и 8-контактным разъёмами, расположенным на своих привычных местах.

В дополнение распаян четырёхконтактный разъём питания ATX 12 В, который рекомендуется задействовать только при установке двух и более видеокарт в режимы AMD CrossFireX или NVIDIA SLI.

На ASRock Fatal1ty X99X Killer/3.1 есть и ещё разъёмы с позолоченными контактами – это три слота PCI Express 3.0 x16, два слота PCI Express 2.0 x4 и один слот mini-PCI Express x1.

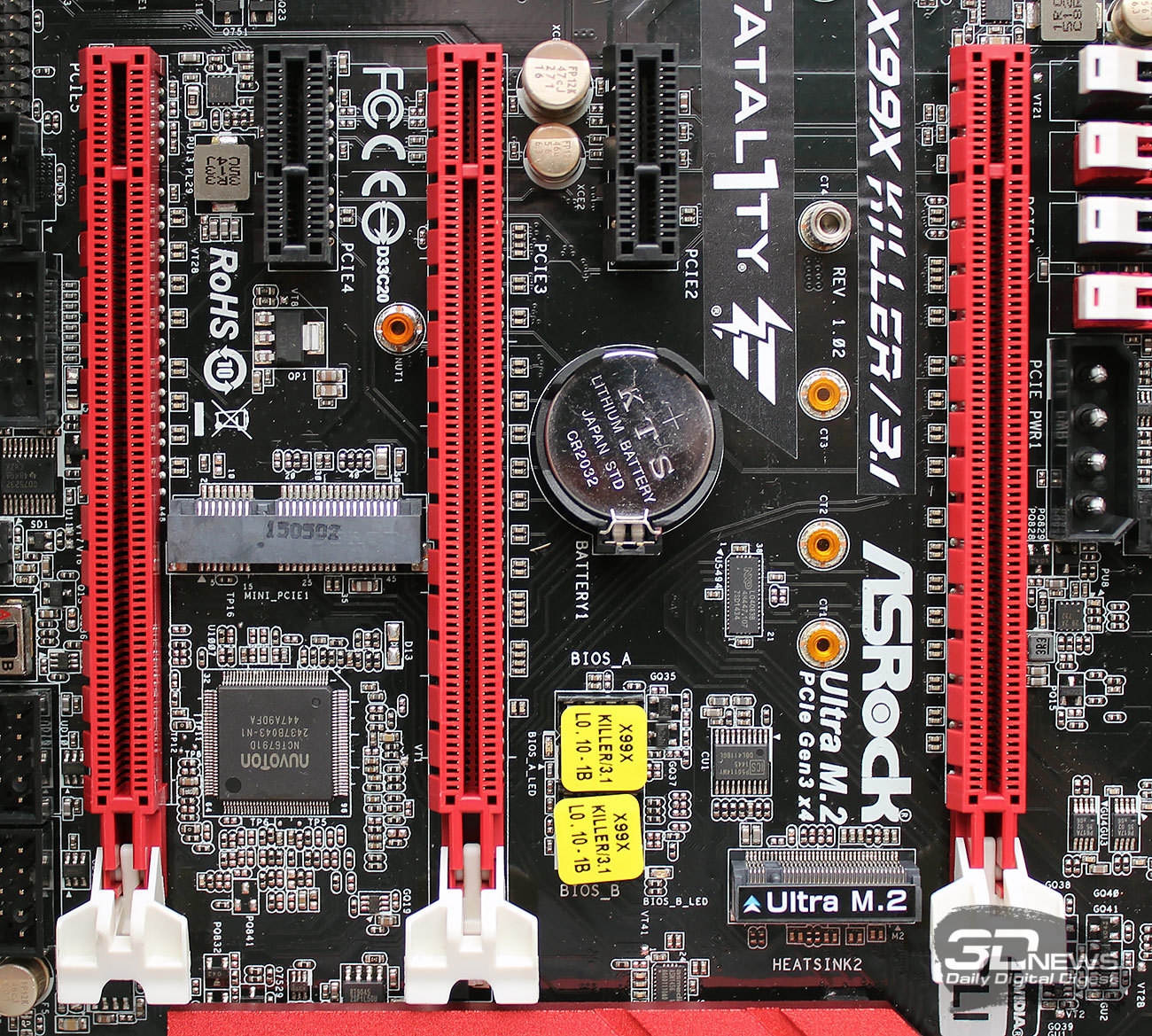

Разумеется, официально поддерживаются технологии AMD CrossFireX и NVIDIA SLI, но, как всегда, возможности расширения напрямую связаны с конкретной моделью процессора. Так, если при использовании процессоров Intel Core i7-5930K и Core i7-5960X (40 линий PCI Express) можно задействовать сразу три видеокарты в режиме х16/х16/х8, две в режиме х16/х16 или одну в режиме х16, то при установке процессора Intel Core i7-5820K (28 линий PCI Express) три видеокарты будут работать только в режиме х16/х8/х4, а две в режиме x16/х8. Типичная особенность Haswell-E и Intel X99 Express. Здесь нужно ещё помнить, что третий слот PCI Express 3.0 делит число линий с разъёмом Ultra М.2, и при установке в последний накопителя окажется недоступен (и наоборот). Между вторым и третьим слотами PCI Express расположен разъём mini-PCI Express, в который можно установить беспроводный Wi-Fi модуль (в комплект поставки платы не входит).

Рядом с разъёмами PCI Express нетрудно заметить три коммутатора NXP L04083B, отвечающие за переключение линий PCI Express.

Как и подобает плате топ-уровня, ASRock Fatal1ty X99X Killer/3.1 оснащена десятью разъёмами SATA III с пропускной способностью до 6 Гбит/с, два из которых включены в состав SATA Express с пропускной способностью до 10 Гбит/с, и одним разъёмом eSATA (на панели с выходами).

Поддерживается создание массивов уровней RAID 0, RAID 1, RAID 5, RAID 10, а также технологий Intel Rapid Storage и Intel Smart Response, NCQ, AHCI и Hot Plug.

Кроме того, на плате распаян высокоскоростной разъём Ultra M.2 с пропускной способностью до 32 Гбайт/с, для чего ему отведены четыре линии третьего PCI Express 3.0

Поддерживаются накопители любых типоразмеров: 2230, 2242, 2260, 2280 и 22110.

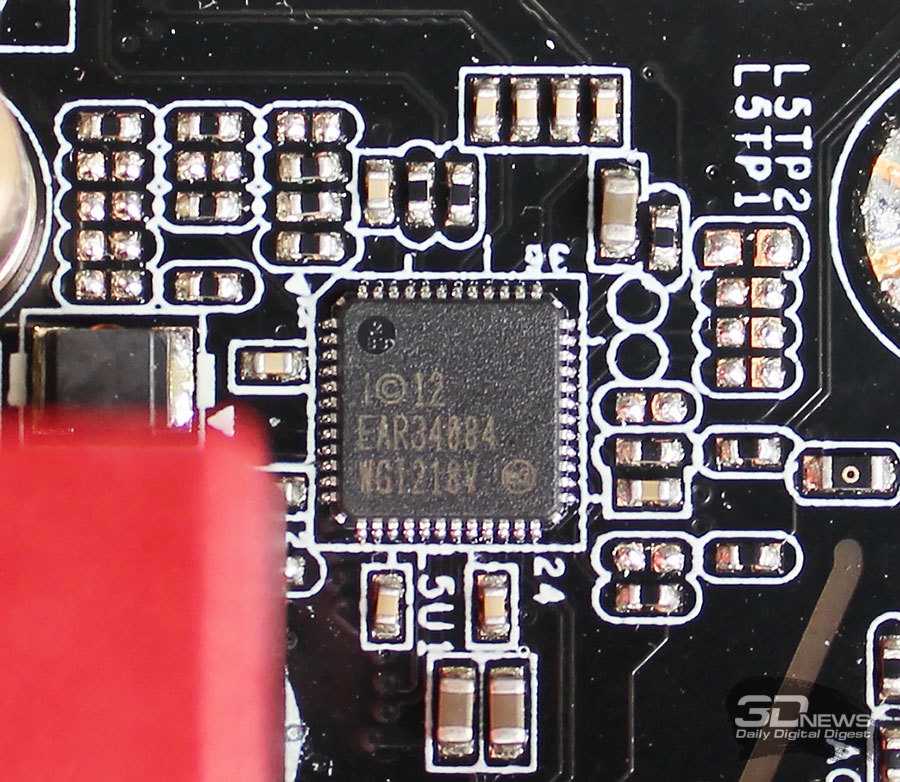

Первым из двух распаянных на плате сетевых контроллеров является гигабитный Intel WGI218V.

Это чаще всего встречаемый тип контроллера, хорошо зарекомендовавший себя в платах разных классов. Вторым сетевым контроллером является «фирменный» Killer E2200 (Qualcomm Atheros).

По заявлениям разработчиков, данный контроллер обеспечивает высокую сетевую производительность для времязависимых UDP-приложений (User Datagram Protocol), таких как онлайн-игры или потоковый мультимедиа-контент. Поддержка функции Advanced Stream Detect обеспечивает Killer E2200 возможность приоритизации трафика сетевых игр, что должно обеспечить их плавную и стабильную работу.

Для обслуживания четырёх портов USB 3.0/2.0, выведенных на заднюю панель платы, используется контроллер ASMedia ASM1074.

Четыре порта USB 2.0/1.1 реализованы возможностями самого чипсета Intel X99, а за два порта USB 3.1/3.0/2.0 отвечает контроллер ASMedia ASM1142.

Кроме того, такой же контроллер задействован и на отдельной плате расширения, вставляемой в разъём PCI Express.

На ней выведены два дополнительных высокоскоростных порта USB 3.1 с пропускной способностью до 10 Гбайт/с.

Данный контроллер требует подключения дополнительного питания по разъём PATA-типа, а также «заберёт» четыре линии интерфейса PCI Express. На картинке выше отмечены достоинства и возможности разъёма USB 3.1 на панели с выходами, в числе которых возможность заряжать мобильные устройства током в 3 ампера и выдерживать свыше 10 тысяч циклов вставки коннектора, который, к тому же, теперь можно вставлять в любом положении.

За функции мониторинга, управления вентиляторами, COM-портом и комбинированным разъёмом PS/2 отвечает контроллер Nuvoton NCT6791D.

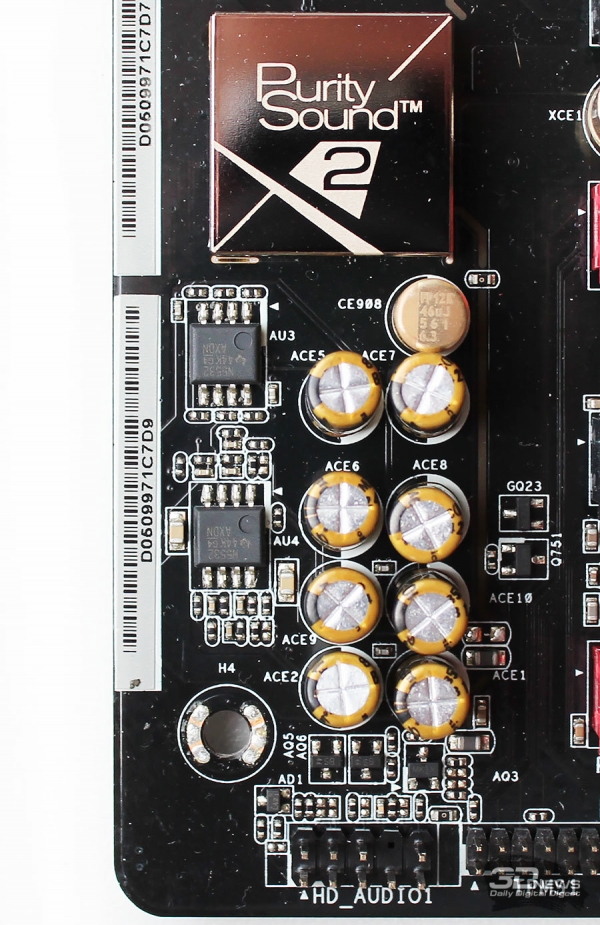

ASRock Fatal1ty X99X Killer/3.1 оснащается 7.1-канальным HD-аудиокодеком Realtek ALC1150, ЦАП 115 дБ SNR с дифференциальным усилителем, усилителем для наушников TI NE5532 Premium (с поддержкой наушников с сопротивлением 600 Ом), поддержкой технологии Direct Drive, экранированием EMI, изолирующим покрытием печатной платы и технологией DTS Connect.

Отметим, что в аудиокодеке используются особые «аудиофильские» конденсаторы с золотым напылением (Nichicon Fine Gold Audio).

На нижней кромке текстолита платы расположены аудиоразъёмы, COM-порт, перемычка сброса BIOS и переключатель выбора микросхемы для загрузки (их две на плате), дополнительные USB-разъёмы, четырёх- и трёхконтактный разъёмы для вентиляторов, площадка контактов для кабелей к передней панели, а также кнопки сброса и включения с подсветкой вкупе с индикатором пост-кодов.

Кстати, всего разъёмов для подключения вентиляторов не так и много для флагманской материнской платы: два четырёхконтактных с поддержкой PWM-управления и три трёхконтактных с интеллектуальным режимом управления. То есть всего пять. Ну как тут не вспомнить про 12 PWM-разъёмов на ASUS Sabertooth X99?

В завершении визуального и спецификационного обзора платы приведём фото радиаторов системы охлаждения.

На силовых транзисторах установлен радиатор с термопрокладкой и тепловой трубкой, передающей тепло на дополнительный радиатор у выходов платы, а на чипсете установлен обычный алюминиевый радиатор с термопрокладкой.
