p class="h3">⇡#Предисловие

Совсем ещё молодая компания CRYORIG уже хорошо известна нашим читателям по таким кулерам, как флагманский R1 Ultimate или не совсем удавшийся H5 Universal. Всю серьёзность своих намерений компания подтвердила на недавно прошедшей выставке Computex 2015, где были анонсированы гибридные системы охлаждения CRYORIG, несколько воздушных кулеров и аксессуаров, а также весьма интересный Z1 Universal. Эти новинки нам в скором времени удастся протестировать, а сегодня мы познакомимся с компактным CRYORIG C1, предназначенным для использования в mini-ITX-системах.

⇡#Технические характеристики и рекомендованная стоимость

Технические характеристики системы охлаждения CRYORIG C1 приведены в таблице.

⇡#Упаковка и комплектация

CRYORIG C1 поставляется в очень даже большой — по сравнению с размерами самого кулера — коробке, выполненной из плотного картона. Её лицевую сторону занимает огромное фото части кулера и краткое его описание.

На двух боковых сторонах коробки расписаны ключевые особенности устройства и приведены подробные технические характеристики с размерами. Не забыт и перечень поддерживаемых процессорных разъёмов.

Сверху в основной коробке находится ещё одна, на которой нарисованы компоненты, входящие в комплект поставки.

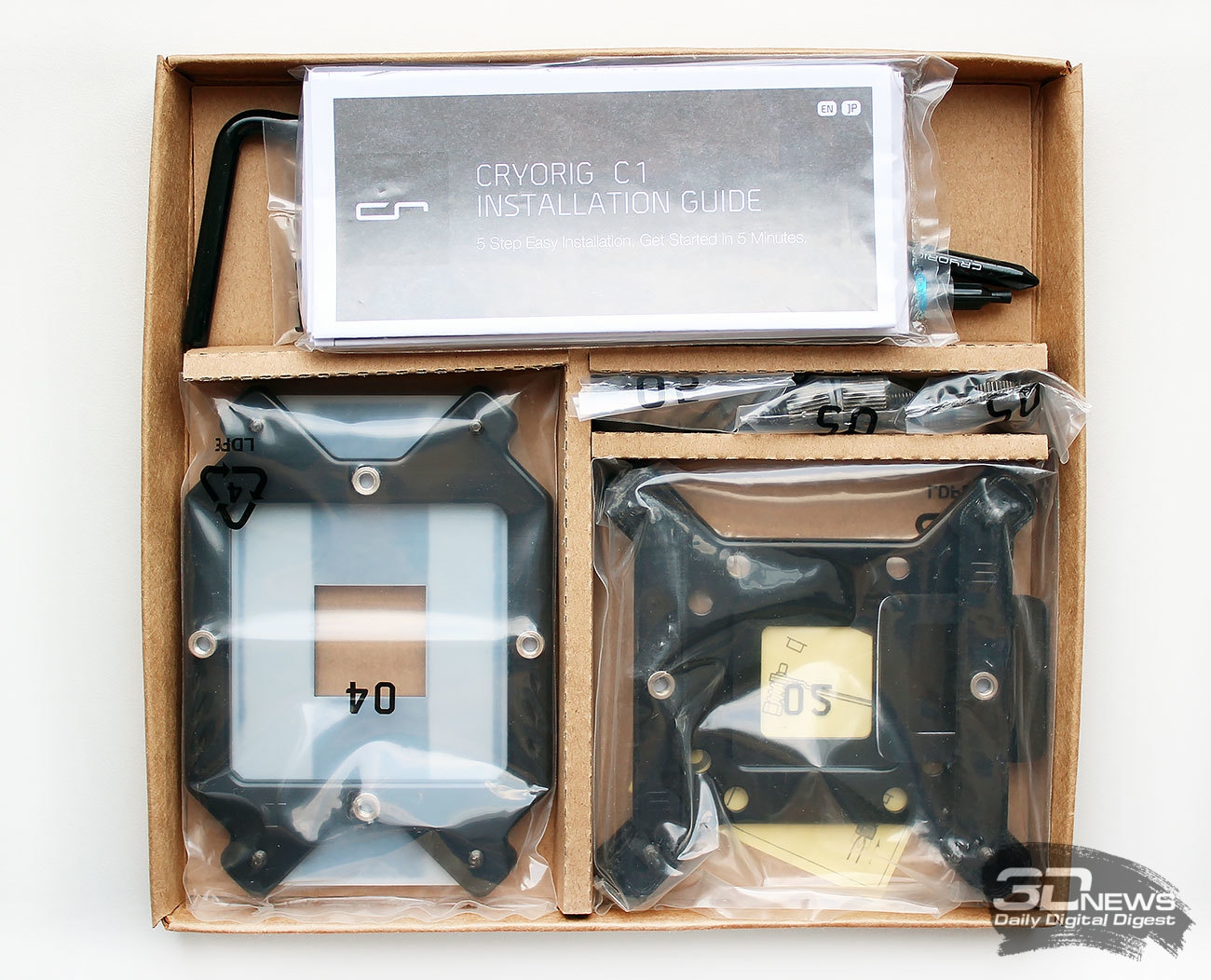

Внутри – точно те же компоненты в отсеках, что изображены на коробке, – мелочь, но удобно и говорит о дотошном подходе производителя к своему делу.

Каждый аксессуар, поставляемый с CRYORIG C1, запечатан в отдельном пакетике с номером. Этот же номер можно найти в инструкции по установке, что заметно облегчает процесс подбора правильных комплектующих для установки кулера на тот или иной процессорный разъём. Вместе с системой охлаждения поставляются два набора креплений для платформ AMD и Intel, г-образная магнитная отвёртка, винты, втулки и шайбы, комплект для очистки процессора и нанесения термопасты CRYORIG CP9, а также инструкция по установке.

Кулер CRYORIG C1 выпускается в Китае, и на него предоставляется трёхлетняя гарантия. С ценой данной модели всё не так радужно, как с комплектацией или упаковкой, – за рубежом она продаётся за 69 долларов США, а в России её можно купить не менее чем за 4 300 рублей. Согласитесь, что для компактного mini-ITX-кулера это довольно высокая стоимость.

⇡#Особенности конструкции

CRYORIG C1 представляет собой компактный кулер топ-конструкции с алюминиевым радиатором на тепловых трубках и вентилятором. Его высота составляет всего 74 мм.

Остальные размеры кулера приведены ниже.

Весит CRYORIG C1 640 граммов, из которых 556 граммов приходятся на радиатор. Давайте его и рассмотрим.

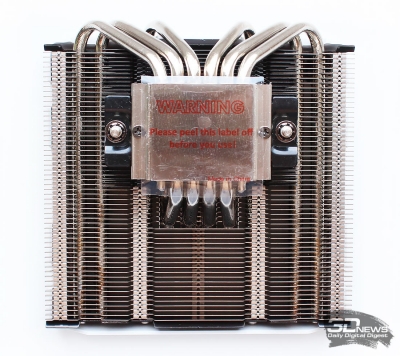

Несмотря на скромные габариты кулера, инженерам CRYORIG удалось сделать сравнительно большой радиатор, состоящий из двух ярусов. На первом, базирующемся на шести тепловых трубках, сгруппированы 56 алюминиевых пластин толщиной 0,4 мм с межрёберным расстоянием 2,4 мм.

Второй ярус гораздо меньше и состоит всего из 35 пластин толщиной 0,4 мм, но с межрёберным расстоянием 1,8 мм. Этот ярус радиатора контактирует с четырьмя тепловыми трубками, причём только с верхними половинками цилиндров.

Таким образом, расчётная площадь радиатора CRYORIG C1 составляет около 4790 см², что очень даже неплохо для системы охлаждения таких габаритов.

Всего в конструкции радиатора используются шесть медных никелированных тепловых трубок диаметром 6 мм. По пластинам основного радиатора они распределены неравномерно, группируясь ближе к их краю. Контакт тепловых трубок с пластинами радиатора обеспечен пайкой по технологии DirectCompress, обеспечивающей, по заявлению производителя, на 10 % большую площадь контакта трубок с пластинами, нежели в случае обычной пайки.

В основании трубки лежат в желобках, где также пропаяны. Причём обращает на себя внимание факт нелинейного расположения трубок в основании. Если толщина медной никелированной пластины под двумя центральными трубками составляет всего 1,7 мм, то под следующей парой она уже равна 2,2 мм, а под крайними достигает 2,8 мм.

То же самое мы могли наблюдать и в конструкции флагманского CRYORIG R1 Ultimate, что, по мнению разработчиков, должно приводить к более эффективному использованию каждой тепловой трубки. Весьма спорно, на наш взгляд.

Контактная поверхность основания размерами 42 × 40 мм обработана довольно неплохо, хотя следы от фрезы хорошо заметны даже невооружённым глазом.

Проблема в том, что основание это у нашего экземпляра CRYORIG C1 оказалось чрезмерно выпуклым – зазоры по краям достигали 0,3~0,4 мм.

Возможно, это следствие той самой неравномерной пайки тепловых трубок к подошве радиатора, а может, и просто технологический дефект, однако в результате мы получили ужасные отпечатки как при продольной, так и при поперечной ориентации кулера на теплораспределителе процессора конструктива LGA2011.

Вряд ли при столь неполноценном отпечатке можно надеяться на эффективный теплообмен между процессором и системой охлаждения. Тем не менее другого семпла CRYORIG C1 у нас нет, так что будем тестировать именно этот экземпляр. Никто не гарантирует, что другие семплы будут лучше.

Кулер оснащается уже знакомым нам с вами вентилятором CRYORIG XT140 размером 140 × 140 × 13 мм.

Тринадцатилопастная крыльчатка данной модели может вращаться со скоростью от 700 до 1300 об/мин и управляется широтно-импульсной модуляцией. При максимальной скорости вентилятор способен нагнетать воздушный поток объёмом 65 CFM и развивать статическое давление 1,49 мм H₂O. Заявлен в характеристиках и уровень шума – от 20 до 24 дБА.

Под бумажной наклейкой на статоре диаметром 45 мм скрыт фирменный подшипник HPLN (High Precision Low Noise) с неизвестным сроком службы. Вероятно, это какая-то производная подшипника скольжения, так что на его безупречную работу в течение достаточно долгого времени — скажем, до победы российского гонщика в чемпионате «Формулы-1» — рассчитывать не приходится.

Электрические характеристики вентилятора производитель вообще не указывает, кроме разве что напряжения — 12 В. По результатам наших измерений, вентилятор мог стартовать при напряжении 4,4 В и при максимальной скорости потреблял не более 3,12 Вт.

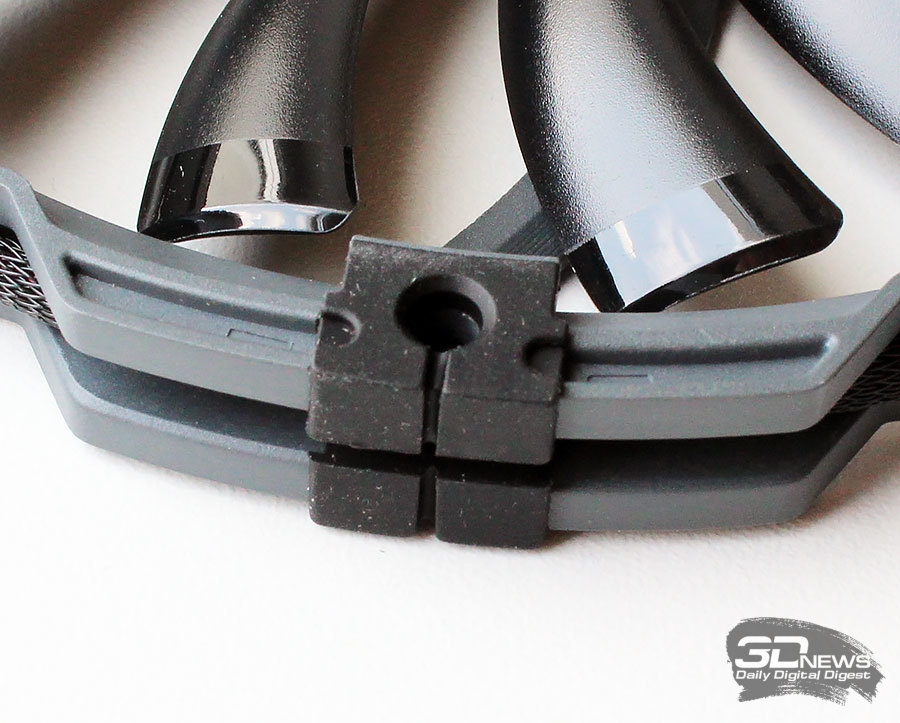

Отличительной особенностью данной модели являются силиконовые уголки, вставляемые на рамку в местах крепления.

Они способствуют снижению передачи вибраций от вентилятора на корпус радиатора и уменьшают уровень шума. Отметим, что вентилятор закрепляется на радиаторе четырьмя винтами, но в комплекте есть ещё набор винтов большей длины. С их помощью на радиатор CRYORIG C1 можно установить вентилятор стандартной 25-мм толщины.

⇡#Совместимость и установка

Перечень поддерживаемых CRYORIG C1 процессорных разъёмов выглядит следующим образом.

Как видим, здесь перечислены все современные (и не очень) процессорные разъёмы, в числе которых есть даже LGA2011, который в mini-ITX-системах можно встретить крайне редко. Но для нас это очень даже кстати.

Инструкцию по установке можно скачать с официального сайта. Процесс установки кулера на процессор конструктива LGA2011 не отличается от такого же процесса для других кулеров. Сначала в отверстия опорной пластины сокета вворачиваются шпильки.

Затем на этих шпильках закрепляются две стальные направляющие.

Причём первые два шага установки выполняются без использования инструментов. Отвёртка понадобится уже для прижатия кулера к процессору — она вставляется сквозь отверстия в радиаторе.

Производитель особо обращает внимание на тот факт, что процесс прижатия кулера к процессору должен осуществляться равномерно, хотя с выпуклым основанием нашего экземпляра и это не помогло, как вы уже могли убедиться выше. Усилие прижима очень высокое.

На материнской плате ASUS Sabertooth X79 CRYORIG C1 накрывает всё околосокетное пространство и ближайшие к процессорному разъёму пары модулей памяти.

Однако высоты радиатора оказалось достаточно, чтобы модули и радиаторы на силовых транзисторах платы и даже 40-мм радиаторы на модулях памяти не помешали установке кулера.

При этом высота самого кулера, установленного на плату, составила 79 мм, так что он должен без проблем разместиться в компактных корпусах системных блоков. Впрочем, и в наш тестовый Antec Twelve Hundred он также прекрасно вписывается.
