p class="h3">⇡#Предисловие

Вслед за обзором и тестированием видеокарты Inno3D мы продолжаем знакомство с оригинальными версиями нового флагмана NVIDIA, и сегодня у нас на очереди Gigabyte GeForce GTX 980 Ti G1 Gaming с повышенными частотами, усиленной печатной платой, оригинальным кулером и прочими нестандартными улучшениями.

Тестовая часть, помимо традиционного сравнения видеокарт, отведена под оценку эффективности работы технологии NVIDIA SLI на паре оригинальных GeForce GTX 980 Ti.

⇡#Технические характеристики видеокарты и рекомендованная стоимость

Технические характеристики и стоимость видеокарты Gigabyte GeForce GTX 980 Ti G1 Gaming приведены в таблице в сравнении с оригинальной Inno3D iChill GeForce GTX 980 Ti X4 Ultra и эталонным вариантом NVIDIA GeForce GTX 980 Ti.

⇡#Упаковка и комплектация

Видеокарта запечатана в сравнительно тяжёлую коробку средних размеров, оформленную в характерном для продуктов Gigabyte серии G1 Gaming стиле. На лицевой стороне вблизи механического глаза одного из трансформеров приведено название серии и модели видеокарты, указана система охлаждения и перечень поддерживаемых технологий NVIDIA.

Обратная сторона коробки традиционно более информативна: она детально расскажет потенциальному покупателю о конструкции системы охлаждения и её особенностях, поведает о принадлежности видеокарты к серии Super Over Clock, графические процессоры для которой проходят специальный отбор, а также о видеовыходах и возможности работы видеокарты с четырьмя мониторами одновременно.

В нижней части коробки приведены требования к мощности блока питания, сведения о двойном BIOS, технологии Ultra Durable VGA и наличии выхода HDMI.

Внутри цветной оболочки находится ещё одна коробка из толстого чёрного картона, а в неё вставлена подложка из вспененного полиэтилена, в центре которой и зафиксирована видеокарта — надёжности такой упаковке не занимать. Комплект поставки, как таковой, отсутствует – внутри мы нашли только инструкцию по установке.

Разумеется, серийные экземпляры Gigabyte GeForce GTX 980 Ti G1 Gaming будут включать в себя куда более полный набор комплектующих.

Выпускается видеокарта в Китае, и на неё предоставляется трёхлетняя гарантия. В российских магазинах данная модель Gigabyte на момент подготовки статьи ещё не появилась, а за рубежом предлагается за 689 долларов США, то есть ровно столько же, сколько стоит и оригинальная версия Inno3D.

⇡#Дизайн и особенности печатной платы

В Gigabyte решили изменить расцветку кожуха кулера, чтобы флагманская модель отличалась от, например, Gigabyte GeForce GTX 980 G1 Gaming, но в целом дизайн не претерпел изменений. Всю лицевую сторону видеокарты закрывает система охлаждения WINDFORCE 3X 600W с тремя вентиляторами, а обратная сторона прячется за перфорированной пластиной.

Сверху на кожухе видна надпись «WINDFORCE», оснащённая подсветкой, а сбоку неё появились ещё два окошка с надписями «Silent» и «Stop». Размеры новинки составляют 299 × 110 × 41 мм, а весит видеокарта 1238 граммов.

В отличие от эталонных версий GeForce GTX 980 Ti, Gigabyte GeForce GTX 980 Ti G1 Gaming оснащается не одним, а двумя разъёмами DVI. Поразмыслив, что при такой системе охлаждения в перфорации панели с выходами нет особой необходимости, инженеры Gigabyte решили расширить функциональность видеовыходов, и, назвав это решение FLEX DISPLAY, к стандартному DVI-I добавили DVI-D-выход (оба с поддержкой Dual Link). При этом три штатных для GeForce GTX 980 Ti выхода DisplayPort версии 1.2 и один HDMI версии 2.0 остались на своих местах.

Вместе с тем количество одновременно подключаемых к видеокарте мониторов осталось прежним и равно четырём, но теперь пользователям доступно большее количество вариантов подключения.

Такая же схема использовалась в Gigabyte GeForce GTX 980 G1 Gaming — она выгодно отличает продукты компании от конкурентов.

Два стандартных разъёма для создания SLI-конфигураций расположены на своих штатных местах, а вот вместо шести- и восьмиконтактного разъёмов эталонной GeForce GTX 980 Ti на Gigabyte GeForce GTX 980 Ti G1 Gaming используются два восьмиконтактных.

Нетрудно предположить, что дополнительное питание появилось из-за усиленной печатной платы и повышенных частот видеокарты. В том, что плата действительно нестандартная, мы убедились сразу же после снятия системы охлаждения.

Вместо системы питания по схеме «6+2», которую мы встречали на эталонных GeForce GTX 980 Ti, на Gigabyte GeForce GTX 980 Ti G1 Gaming используется восьмифазная схема для графического процессора и двухфазная для видеопамяти и силовых цепей.

Традиционно для Gigabyte печатная плата построена с использованием фирменной концепции Gigabyte Ultra Durable VGA, о которой мы неоднократно рассказывали, а также дополнена твердотельными конденсаторами с обратной стороны платы, в том числе и в зоне напротив графического процессора.

Если судить по микросхемам на лицевой и обратной сторонах платы, за управление питанием отвечают четырёхканальный контроллер NCP 81174 и двухканальный NCP 81172 (оба – производства ON Semiconductor).

В дополнение к ним на плате установлен трёхканальный контроллер INA 3221 производства Texas Instruments, отвечающий за функции мониторинга.

Кристалл графического процессора GM200 площадью 601 мм² относится к версии А1, выпущен на Тайване, но уже на 17-й неделе 2015 года (вторая половина апреля). Отметим, что это самый «свежий» GPU модели GM200 среди видеокарт, предоставленных нам на тестирование.

В его состав входят 2816 унифицированных шейдерных процессоров, 176 текстурных блоков и 96 блоков растровых операций (ROPs). Благодаря специальной программе по отбору кристаллов графических процессоров Gigabyte GPU Gauntlet и их всестороннему тестированию, базовая частота GPU в 3D-режиме увеличена до 1152 МГц, а в форсированном режиме способна автоматически повышаться до 1241 МГц.

Это такой же результат заводского разгона ядра, как и на протестированной нами ранее видеокарте Inno3D, однако по данным мониторинга частота увеличивалась до 1380 МГц, что на 26 МГц выше. Отметим, что в спецификациях видеокарты на официальной странице указан режим OC Mode, в котором частоты ядра должны составлять 1190/1291 МГц. По всей видимости, имеются ввиду частоты, которые можно выставить с помощью фирменной утилиты Gigabyte OC Guru II. При переходе в 2D-режим частота GPU снижается до 100 МГц. Качество ASIC графического процессора нашего экземпляра видеокарты равно 77,1%.

Как и все GeForce GTX 980 Ti, Gigabyte GeForce GTX 980 Ti G1 Gaming оснащается шестью гигабайтами видеопамяти стандарта GDDR5, размещёнными на лицевой стороне печатной платы в двенадцати микросхемах производства компании SK Hynix (маркировка чипов H5GQ4H24MFR-R2C).

В отличие от Inno3D, здесь заводского разгона, к сожалению, не оказалось, поэтому эффективная частота работы памяти равна штатным 7012 МГц, что при 384-битной шине обмена может обеспечить теоретическую пропускную способность 336,6 Гбайт/с. В 2D-режиме частота памяти снижается до 648 МГц.

С помощью последней версии утилиты GPU-Z посмотрим на спецификации Gigabyte GeForce GTX 980 Ti G1 Gaming…

…и переходим к изучению её системы охлаждения.

⇡#Системы охлаждения WINDFORCE 3X 600W – эффективность и уровень шума

Видеокарта Gigabyte GeForce GTX 980 Ti G1 Gaming оснащается самой мощной системой охлаждения компании – WINDFORCE 3X 600W.

Интересно, что по толщине данный кулер не выходит за пределы двухслотового дизайна, а значит, теоретически, видеокарта может использоваться в любых SLI-конфигурациях.

Система охлаждения состоит из алюминиевого радиатора с технологией Triangle Cool и специальной структурой рёбер на новых композитных тепловых трубках, алюминиевой рамки с тремя оптимизированными вентиляторами с увеличенным объёмом воздушного потока, а также защитной пластины с обратной стороны платы.

В радиаторе используются пять медных тепловых трубок диаметром 8 мм и одна диаметром 6 мм. На тепловых трубках нанизаны тонкие алюминиевые пластины, контактирующие с ними посредством пайки.

Особо выделим очень высокое качество радиатора и аккуратность пайки тепловых трубок к пластинам.

Одна секция радиатора равномерно пронизана восьмимиллиметровыми тепловыми трубками, для второй секции эти трубки являются основанием, а шестимиллиметровая проходит по верхней границе радиатора.

В конструкции Gigabyte WINDFORCE 3X 600W применены композитные тепловые трубки, в которых за счёт дополнительного слоя капилляров обеспечивается более скоростной и эффективный теплообмен между компонентами радиатора.

Добавим, что медное основание радиатора контактирует с графическим процессором через тонкий слой густой термопасты серого цвета, а для контакта с микросхемами памяти и силовыми элементами используются термопрокладки.

Радиатор охлаждается тремя вентиляторами, закреплёнными в металлической рамке.

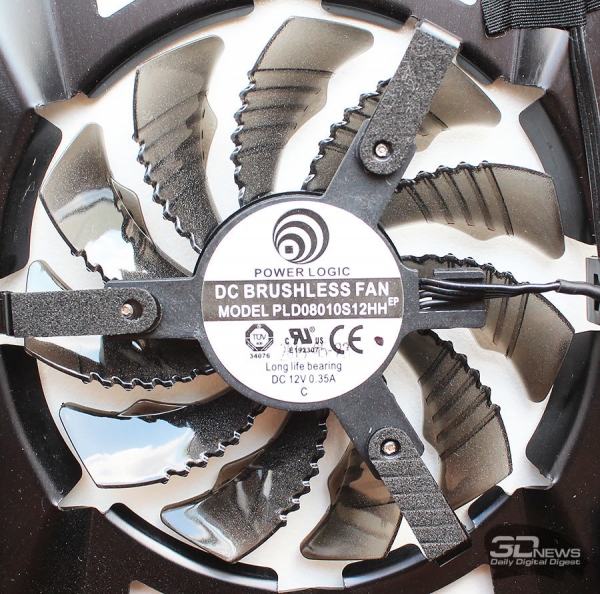

На лопастях крыльчаток диаметром 77 мм сделаны по пять насечек, зубцы на заднем торце и дополнительный «плавник» на передней кромке каждой лопасти.

По утверждению инженеров компании Gigabyte, лопасти такой формы позволили не только уменьшить турбулентность нагнетаемого в радиатор воздушного потока, но и увеличить его объём сразу на 23 % в сравнении с показателем вентиляторов с традиционной формой лопастей. Регулировка скорости вращения вентиляторов, по данным мониторинга, осуществляется посредством PWM в диапазоне от 0 до 4220 об/мин — в режиме минимальной 3D-нагрузки или 2D вентиляторы полностью останавливаются.

В данной версии системы охлаждения Gigabyte WINDFORCE 3X 600W не только используется подсветка на верхней грани кожуха, но и добавлены ещё два окошка с подсветкой с говорящими названиями – Silent и Stop.

Причём, цвет подсветки теперь можно изменять на свой вкус с помощью уже упомянутой нами утилиты Gigabyte OC Guru II.

Для проверки температурного режима работы видеокарты Gigabyte GeForce GTX 980 Ti G1 Gaming в качестве нагрузки мы использовали пять циклов теста весьма ресурсоёмкой игры Aliens vs. Predator (2010) при максимальном качестве графики в разрешении 2560 × 1440 пикселей с анизотропной фильтрацией уровня 16х и MSAA-сглаживанием степени 4x:

Для мониторинга температур и всех прочих параметров применялись программа MSI Afterburner версии 4.1.1 и утилита GPU-Z версии 0.8.3. Все тесты проводились в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи, при средней комнатной температуре 25 градусов Цельсия.

В отличие от Inno3D iChill GeForce GTX 980 Ti X4 Ultra, при автоматической регулировке скорости вентиляторов Gigabyte GeForce GTX 980 Ti G1 Gaming нельзя назвать комфортной по уровню шума видеокартой, поскольку в процессе тестирования скорость трёх вентиляторов увеличилась до 2490 об/мин.

По эффективности здесь также результат не лучше – 72 градуса Цельсия против 65 у Inno3D, но не будем забывать, что у Gigabyte GeForce GTX 980 Ti G1 Gaming система охлаждения блокирует только соседний к видеокарте слот PCI-E, тогда как у Inno3D перекрываются два таких слота. Да и в сравнении с эталонной версией GeForce GTX 980 Ti выигрыш налицо.

Поскольку запас по температуре GPU у нас ещё есть, то мы определили субъективно комфортный по шуму уровень работы вентиляторов Gigabyte WINDFORCE 3X 600W, зафиксировав их скорость на 38 % мощности, или 1600 об/мин, и провели тесты ещё раз.

К сожалению, как видим, за это пришлось заплатить очень высокой температурой графического процессора, достигшей 87 градусов Цельсия, то есть такой же отметки, как и у референсных образцов GeForce GTX 980 Ti.

Зато если вручную задать максимальную скорость вентиляторов, равную 4220 об/мин, то в пике нагрузки графический процессор не будет прогреваться выше 60 градусов Цельсия, что сразу на 12 градусов Цельсия лучше результата, полученного при автоматической регулировке.

Уровень шума при этом очень высок, что мы сейчас подтвердим результатами измерений.

Измерение уровня шума систем охлаждения видеокарт осуществлялось электронным шумомером «ОКТАВА-110А» после часа ночи в полностью закрытой комнате площадью около 20 м² со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлась исключительно система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора/турбины кулера. Материнская плата, в которую была вставлена видеокарта с установленной на неё системой охлаждения, размещалась на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 22 дБА, а субъективно комфортный (не путать с низким) уровень шума при измерениях с такого расстояния находится около отметки 36 дБА. Скорость вращения вентиляторов изменялась во всём диапазоне их работы с помощью специального точного контроллера путём изменения питающего напряжения с шагом 0,5 В.

На график с данными об уровне шума Gigabyte GeForce GTX 980 Ti G1 Gaming мы включили результаты измерений уровня шума только что протестированной Inno3D iChill GeForce GTX 980 Ti X4 Ultra и эталонной версии GeForce GTX 980 Ti. Добавим, что вертикальными пунктирными линиями соответствующего цвета отмечены верхние границы скорости систем охлаждения при их автоматической PWM-регулировке (у Gigabyte таких линии две, так как, кроме автоматической регулировки, мы отметили 38 % мощности кулера, при которых провели тесты температурного режима). Вот какие результаты мы получили.

Кривая уровня шума видеокарты Gigabyte GeForce GTX 980 Ti G1 Gaming проходит ниже кривой Inno3D iChill GeForce GTX 980 Ti X4 Ultra, то есть теоретически её кулер при равных оборотах вентиляторов должен быть тише. Однако на самом деле это не так, ведь если у Inno3D при автоматической регулировке скорости вентиляторы раскручиваются до 1380 об/мин, то у Gigabyte они разгоняются аж до 2490 об/мин. Разумеется, ни о какой тишине или хотя бы комфорте в плане уровня шума здесь говорить не приходится, к сожалению. Видеокарта ощутимо шумит. Заметно исправляет ситуацию ручная фиксация скорости вентиляторов на 1600 об/мин – это позволяет Gigabyte WINDFORCE 3X 600W выйти на один уровень шума с Inno3D HerculeZ X4 Air Boss, но, как вы могли видеть выше, температуры видеокарты в этом режиме очень высоки. Так что, если на Gigabyte GeForce GTX 980 G1 Gaming мы были более-менее удовлетворены температурным режимом работы при ручной фиксации скорости вентиляторов, то о новой Gigabyte GeForce GTX 980 Ti G1 Gaming с горячим GM200 внутри такого сказать уже не можем. Тем не менее отметим, что оригинальная видеокарта Gigabyte функционирует тише референсного образца NVIDIA.

⇡#Оверклокерский потенциал

Gigabyte GeForce GTX 980 Ti G1 Gaming имеет такую же заводскую частоту ядра, как и Inno3D iChill GeForce GTX 980 Ti X4 Ultra, но усиленную печатную плату с увеличенным до 130 % пределом по питанию, вместо 111 % у Inno3D и эталонных версий GeForce GTX 980 Ti. Это позволяло нам надеяться на более успешный разгон графического процессора. Наши ожидания в какой-то мере оправдались, поскольку базовую частоту GPU нам удалось увеличить ещё на 130 МГц, или на 11,3 %, а к базовой частоте эталонной версии GeForce GTX 980 Ti повышение частоты составило 28,2 %. В свою очередь, эффективную частоту видеопамяти без потери стабильности и появления дефектов изображения мы повысили на 1220 МГц, или на 17,4 %, что также выше результата Inno3D.

После разгона итоговые частоты Gigabyte GeForce GTX 980 Ti G1 Gaming составили 1292-1381/8232 МГц.

Более того, по данным мониторинга, максимальная частота ядра после разгона достигала впечатляющих для GM200 1520 МГц! Что касается температуры графического процессора разогнанной видеокарты, то она в пике нагрузки повысилась всего на три градуса Цельсия.

Скорость вентиляторов в автоматическом режиме регулировки выросла с 2490 до 2680 об/мин — это не так уж и много, с учетом того, что в любом из этих режимов видеокарта заметно шумит.

Вот такой вот получилась оригинальная версия GeForce GTX 980 Ti у компании Gigabyte. Теперь давайте узнаем, какова её производительность и сколь эффективна технология NVIDIA SLI на паре «свежеиспечённых» флагманских видеокарт.
