p>Сразу же вслед за анонсом новых процессоров Intel Skylake новостные ленты заполнились «фейерверком» из анонсов материнских плат на новом чипсете Intel Z170 Express. Многие производители сразу анонсировали целые линейки плат, состоящих сразу из 5-7 моделей разных классов и ценовых сегментов. В их числе и Micro-Star International Co., Ltd (MSI), представившая не только сами платы, но и их новую сегментацию в серии GAMING.

Теперь материнские платы MSI подразделяются на три крупных блока: Arsenal GAMING, Performance GAMING и Enthusiast GAMING.

В базовой и наиболее доступной серии Arsenal GAMING будет включено четыре платы: Tomahawk, Mortar, Bazooka и Grenade. Серия Performance GAMING представлена тремя моделями: GAMING PRO, I GAMING PRO и KRAIT GAMING. А вот наиболее продвинутая и дорогая серия Enthusiast GAMING состоит сразу из шести материнских плат на чипсете Intel Z170 Express.

Особняком в этой серии стоит элитарная Z170A XPOWER GAMING TITANIUM EDITION, а наиболее популярными, как нам кажется, будут версии GAMING M9 ACK, GAMING M7 и GAMING M5.

В сегодняшней статье мы познакомимся с материнской платой MSI Z170A Gaming M7.



⇡#Технические характеристики и рекомендованная стоимость MSI Z170A Gaming M7

Технические характеристики материнской платы MSI Z170A Gaming M7 приведены в таблице.





* – по данным Яндекс.Маркет на 18.08.2015.

⇡#Упаковка и комплектация

Коробка, в которой поставляется MSI Z170A Gaming M7, яркая и красивая. Преобладающий цвет – красный с белыми надписями. На лицевой стороне приведено увеличенное фото большой части платы, указан чипсет и поддерживаемые процессоры, а также серия, к которой данная модель относится.

Обратная сторона коробки максимально информативна. На ней приведено описание ключевых особенностей новинки, перечень выходов, используемые технологии и краткие спецификации.

Дополняет эту информацию краткое описание платы на множестве языков на одном из торцов коробки.

По привычной наклейке можно узнать серийный номер и ещё более краткие характеристики.

В комплект поставки платы включены заглушка на заднюю панель, четыре SATA-кабеля с защёлками, соединительный мостик для SLI и пару колодок для удобного подключения кабелей корпуса к разъёмам на плате.

Включены в комплект поставки и инструкция по эксплуатации, памятки и ярлык на дверную ручку, а также наклейки для SATA-кабелей. Компакт-диск с драйверами и утилитами также находится в коробке.

Предоставленная нам на тестирование версия MSI Z170A Gaming M7 относится к ревизии 1.1 и выпущена в Китае. На плату предоставляется трёхлетняя гарантия. В России данную модель на момент подготовки статьи можно было приобрести по цене от 9 тысяч рублей. Не исключено, что с постоянными колебаниями курса доллара ситуация с ценой уже изменилась.

Особенности конструкции

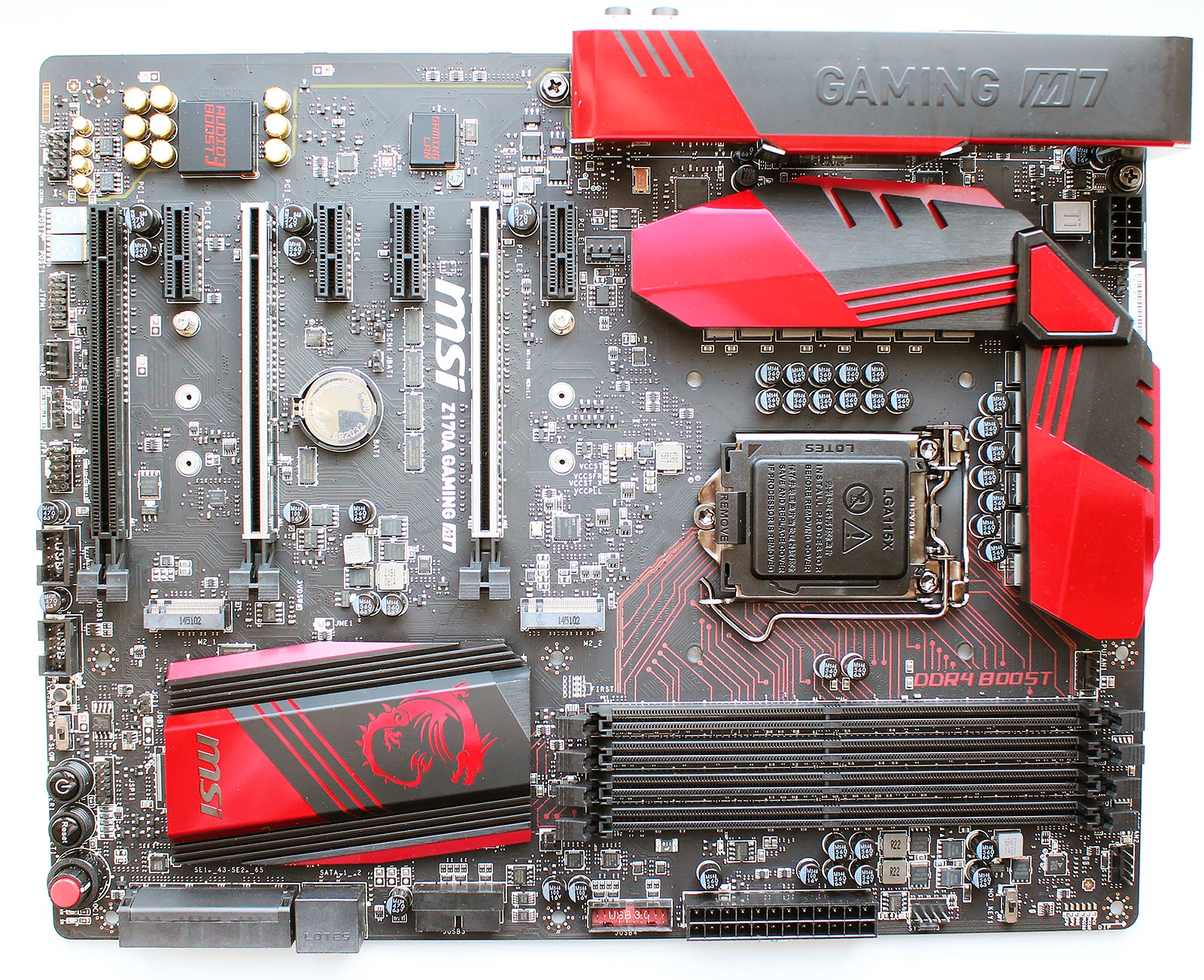

С точки зрения дизайна, MSI Z170A Gaming M7 – весьма привлекательная плата. Алые секции радиаторов на силовых элементах и кожухе удачно контрастируют с почти чёрным текстолитом, придавая плате броский, но в то же время невычурный вид.

На декоративном кожухе выходов отштамповано название модели платы, а на радиаторе чипсета изображён символ серии Gaming – красный дракон.

По размерам плата относится к стандарту ATX, так что её габариты составляют вполне привычные 305 х 244 мм. На обратной стороне можно найти символический перечень внедрённых в плату технологий.

Расположение ключевых элементов MSI Z170A Gaming M7 представлено на следующей схеме.

Как видим по схеме, компоновка у платы классическая.

На заднюю панель платы выведены (слева направо): два порта USB 2.0/1.1, совмещённые с комбинированным разъёмом PS/2, кнопка Clear CMOS, один USB 2.0/1.1 (USB FlashBack); два выхода HDMI и один Display Port, два порта USB 3.0/2.0 и сетевой порт LAN (RJ45), два порта USB 3.1 разных типов, а также панель с пятью позолоченными аудиовыходами и выходом S/PDIF.

Процессорный разъём конструктива LGA1151 традиционно закрыт пластиковой крышкой, защищающей его от пыли и случайных повреждений контактов. Отметим, что никаких конструктивных отличий от LGA1150 у него практически нет, но старые процессоры в нём работать, разумеется, не будут.

На данный момент поддерживаются процессоры Core i7-6700K и Core i5-6600K. Система питания процессора семифазная с цифровым управлением DIGITALL POWER.

Все компоненты силовых цепей соответствуют стандарту Military Class 5 и включают в себя использование катушек с титановым сердечником, увеличенным на 40% запасом по току и на 30% более высоким КПД; энергоэффективные конденсаторы Hi-c CAP и конденсаторы Dark CAP с рекордно низкими значениями эквивалентного последовательного сопротивления (ESR) и не менее чем десятилетним сроком службы.

За управление питанием процессора отвечает ШИМ-контроллер ISL95856 производства компании Intersil.

Он способен обеспечить питание по схеме 4+3, что и реализовано на плате MSI Z170A Gaming M7.

Чипсет Intel Z170 Express охлаждается пассивным алюминиевым радиатором, с которым он контактирует через термоклей.

На MSI Z170A Gaming M7 установлены четыре слота DIMM для оперативной памяти стандарта DDR4.

Общий объём поддерживаемой памяти может достигать впечатляющих для данного класса платформ 64 Гбайт. В спецификациях указана поддержка оверклокерских модулей с частотами 3600(O.C.)/3200(O.C.)/2800(O.C.)/2600(O.C.) и обычных с частотами 2400/2133 МГц. Разумеется, поддерживаются XMP-профили (Extreme Memory Profile) и не поддерживаются модули с коррекцией ошибок (ECC).

ШИМ-контроллер памяти двухканальный, производства Powervation Ltd. (маркировка PV3205).

Питание платы обеспечивается через стандартные 24-контактную и 8-контактную колодки, расположенные в наиболее удобных для подключения кабелей питания зонах платы.

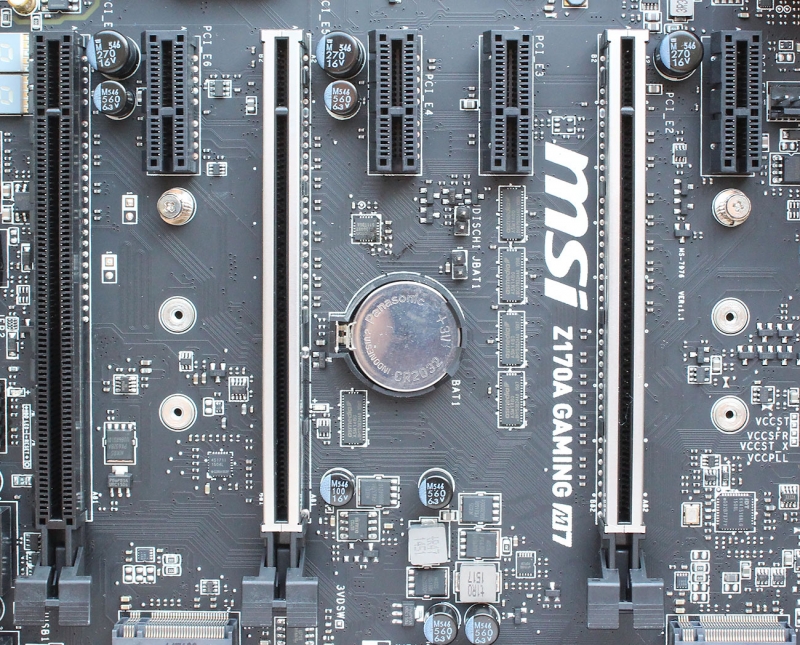

MSI Z170A Gaming M7 оснащена семью разъёмами PCI Express.

Сразу же обращают на себя внимание два верхних разъёма PCI Express 3.0 x16, имеющие металлизированный корпус.

Вкупе с технологией MSI Steel Armor, заключающейся в увеличении числа точек пайки слотов PCI Express, такая защита предотвращает разъём от повреждений и увеличивает срок его службы. Что касается режимов работы слотов, то три PCI Express 3.0 x16 могут работать в режимах x16, x8/x8, x8/x8/x4 или x8/x8/x2. Поддерживаются технологии NVIDIA 2-way SLI и AMD 3-way CrossFireX. Переключение режимов работы слотов осуществляется четырьмя коммутаторами ASM1480 производства ASMedia.

Отметим, что четыре слота PCI Express x1 имеют открытые пазы, то есть в них можно установить длинные карты расширения.

На MSI Z170A Gaming M7 установлены шесть разъёмов SATA III с пропускной способностью до 6 Гбит/с, четыре из которых входят в состав двух разъёмов SATA Express.

Все порты реализованы возможностями чипсета Intel Z170 Express. Поддерживается создание массивов уровней RAID 0, RAID 1, RAID 5, RAID 10, а также технологии Intel Rapid Storage, Intel Smart Connect, Intel Smart Response, NCQ, AHCI и Hot Plug.

Кроме этого, на плате распаяны сразу два высокоскоростных разъёма TURBO M.2 с пропускной способностью до 32 Гбайт/с с поддержкой SSD модулей, работающими по протоколу NVMe, и длиной 4,2 см, 6,0 см и 8,0 см.

Однако, если задействовать верхний разъём M.2 в режиме SATA, то будут недоступны сразу два порта SATA (1-й и 2-й), а использование нижнего разъёма M.2 приведёт к отключению SATA портов 5 и 6, а также четвёртого PCI Express x1.

Рядом с верхним разъёмом M.2 видна микросхема IDT 6V41516NLG, отвечающая за дифференцированный разгон компонентов платы независимо друг от друга.

В качестве сетевого контроллера на MSI Z170A Gaming M7 используется гигабитный Qualcomm Atheros Killer E2400.

Производитель назвал данный контроллер «GAMING LAN», акцентируя внимание пользователей на оптимизацию сетевого интерфейса под трафик онлайн-игр, где приоритет имеет уменьшение задержек. В последнее время это сомнительное с практической точки зрения нововведение практикуют многие производители материнских плат. Кроме этого, сетевой разъём RJ45 имеет дополнительную фирменную защиту LAN Protect от электрических разрядов до 15 КВ, защищая от ударов молнии и статического электричества.

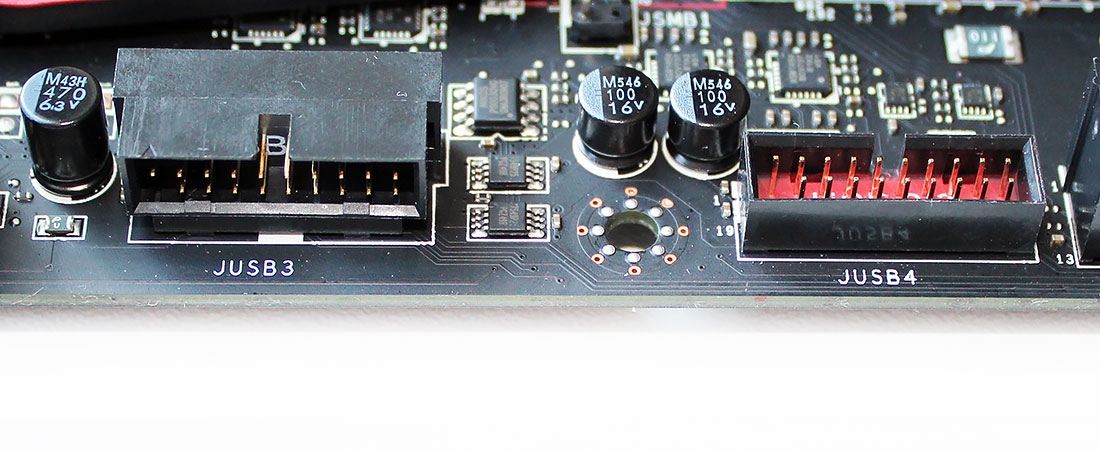

Поддержка USB на плате реализована посредством чипсета Intel Z170 Express и контроллера ASM1142. Два порта USB 3.0/2.0 выведены на заднюю панель, а ещё четыре можно подключить с колодки на плате. Три порта USB 2.0/1.1 также выведены на панель с выходами, а ещё четыре можно подключить к плате.

Один разъём USB 2.0/1.1 можно использовать в качестве USB FlashBack (прошивка BIOS платы без процессора).

Стабильность работы высокоскоростных внутренних USB-портов обеспечивается повторителями ASM1464.

Два порта USB 3.1/3.0/2.0 на задней панели платы реализованы с помощью контроллера ASMedia ASM1142.

Напомним, что один из этих портов – Type-A, а другой – Type-C.

Уже хорошо знакомый нам с вами контроллер Nuvoton NCT6793D-M на MSI Z170A Gaming M7 отвечает за функции мониторинга, управления вентиляторами и комбинированным разъёмом PS/2.

Что касается звукового тракта, то плата оснащается модным нынче 7.1-канальным HD-аудиокодеком Audio Boost 3 в основе которого лежит чип Realtek ALC1150.

В числе фирменных аудио-оптимизаций заявлены звуковые конденсаторы Chemi-Con, технология Nahimic Sound, позолоченные аудио разъёмы, высококачественный спаренный усилитель для наушников и фронтальный выделенный аудиовыход для подключения наушников. Кстати, звуковой тракт на плате изолирован от PCB полосой без токопроводящих слоёв.

Отметим, что точно так же оптимизируют звук на своих платах компании ASUS, Gigabyte и ASRock, а может и другие производители.

Из разъёмов и кнопок, размещённых на нижнем крае текстолита платы, отметим индикатор Post кодов, который во время работы платы показывает текущую температуру процессора, а также кнопки включения сброса.

Большая красная кнопка-переключатель – выбор режимов Game Boost, позволяющий активировать один из 11 уровней автоматического разгона системы. Переключатель Slow Mode, напротив, позволит запустить систему при базовых настройках (в случае переразгона или критического сбоя).

В правом верхнем углу платы распаяны точки для замера напряжений с помощью мультиметра – V-Check points 2 Lite.

Система охлаждения на MSI Z170A Gaming M7 полностью пассивная. На чипсете установлен небольшой алюминиевый радиатор, который, кстати, по заверениям производителя ещё и экранирует чипсет от наводок и электрических помех. В свою очередь, на элементах силовых цепей установлены два радиатора, соединённые тепловой трубкой.

Правда, качество обработки тепловой трубки под термопрокладкой оставляет желать лучшего.

Завершает обзор аппаратной части платы MSI Z170A Gaming M7 ссылка на инструкцию по эксплуатации.
