p>Ни для кого не секрет, что даже после анонса и выхода AMD Radeon R9 Fury X, NVIDIA GeForce GTX 980 Ti по-прежнему остаётся на сегодняшний день самой быстрой однопроцессорной видеокартой. Обилие оригинальных версий GTX 980 Ti с повышенными частотами на фоне блеклого ассортимента R9 Fury X ещё сильнее наращивает превосходство NVIDIA в данном классе видеокарт, поэтому для обеспеченных геймеров проблема выбора здесь не стоит. Точнее сказать, выбирать приходится из оригинальных моделей GeForce GTX 980 Ti, о двух из которых, производства Inno3D и Gigabyte, мы уже рассказали нашим читателям.

Следующей на очереди у нас будет скоростная «неясыть» ASUS STRIX GTX 980 Ti, которой и посвящена сегодняшняя статья.

Сразу отметим, что по частотной формуле ASUS STRIX GTX 980 Ti имеет заметное превосходство над протестированными нами версиями Inno3D и Gigabyte, а также оказывается чуть быстрее EVGA GeForce GTX 980 Ti K|NGP|N. Лишь ZOTAC GeForce GTX 980 Ti AMP! Extreme может похвастать ещё более высокими частотами графического процессора и видеопамяти.

⇡#Технические характеристики и рекомендованная стоимость

Технические характеристики и стоимость видеокарты ASUS STRIX GTX 980 Ti приведены в таблице в сравнении с эталонной версией NVIDIA GeForce GTX 980 Ti и ранее протестированными нами оригинальными моделями этой видеокарты Gigabyte и Inno3D.

⇡#Упаковка и комплектация

Коробка, в которой поставляется ASUS STRIX GTX 980 Ti, оформлена в привычном для серии видеокарт ASUS STRIX стиле. Лицевую сторону украшает голова неясыти, ниже которой приведены ключевые достоинства продукта.

На обратной стороне коробки достаточно подробно рассказывается о системе охлаждения, элементной базе и программном обеспечении. Кроме того, перечислены видеовыходы графической карты и её краткие спецификации.

Рядом со стикером с серийными номерами соседствуют логотипы NVIDIA.

Внутри картонной коробки видеокарта закреплена в подложке из вспененного полиэтилена, а сверху неё расположена плоская коробочка с золотистой надписью ASUS на лицевой стороне. В ней находятся аксессуары, в числе которых кабель-разветвитель для подключения дополнительного питания, компакт-диск с драйверами и программным обеспечением, наклейка с логотипом STRIX, краткая пошаговая инструкция по установке и рекламный буклет по продуктам серии STRIX.

Бонусов в виде игр, ковриков для мыши или отвёрток в комплекте, к сожалению, нет.

ASUS STRIX GTX 980 Ti выпускается в Китае и на неё предоставляется трёхлетняя гарантия. Рекомендованная стоимость данной модели видеокарты ASUS составляет 669 долларов США, что всего на 20 долларов США дороже, чем цена эталонных NVIDIA GeForce GTX 980 Ti и на столько же дешевле заявленных цен на оригинальные версии Inno3D и Gigabyte. В российских магазинах на момент подготовки статьи стоимость ASUS STRIX GTX 980 Ti начиналась с 63 тысяч рублей.

⇡#Дизайн и особенности печатной платы

Внешне ASUS STRIX GTX 980 Ti невозможно отличить от ASUS STRIX R9 390X OC или её младшей сестры ASUS STRIX R9 390 OC, поскольку эти три видеокарты оснащены одинаковой системой охлаждения. Лишь с обратной стороны платы ASUS STRIX GTX 980 Ti выделяется открытой зоной платы напротив графического процессора и красной металлической окантовкой усилительной пластины.

Последняя, кстати, довольно толстая и предназначена для исключения деформаций платы в зоне графического процессора, а также обеспечения высокого усилия прижима к нему основания кулера.

В целом ASUS STRIX GTX 980 Ti выглядит очень, если можно так сказать, брутально. Её габариты составляют 306 × 141 × 40 мм, а весит она 1085 грамм.

На панели с видеовыходами стандартные DVI-I (Dual-Link), HDMI версии 2.0 и три DisplayPort версии 1.2, совмещённые с решёткой для частичного выброса нагретого воздуха за пределы корпуса системного блока.

Не стоит недооценивать наличие данной решётки, поскольку даже у кулера данного типа через неё выбрасывается определённая часть нагретого воздуха.

Два восьмиконтактных разъёма для подключения дополнительного питания расположены в привычном месте и оснащены парой светодиодов красного и белого цвета. Уровень энергопотребления видеокарты заявлен на отметке 275 ватт, что на 10% выше, чем у эталонных GeForce GTX 980 Ti, но при необходимости видеокарте могут быть обеспечены аж 375 ватт мощности.

На своих привычных местах расположились и разъёмы для создания SLI-конфигураций. Благодаря им, а также при использовании соответствующих материнских плат и процессоров, из четырёх ASUS STRIX GTX 980 Ti можно создать беспрецедентную по производительности графическую систему.

Контактные площадки интерфейса ASUS VGA Hotwire расположены на обратной стороне дальнего края печатной платы.

Перед тем как разобрать видеокарту, будет полезно ознакомиться с её компонентами по схеме.

Отметим, что как и все флагманские видеокарты ASUS, печатная плата новой ASUS STRIX GTX 980 Ti собрана по фирменной технологии ASUS AUTO-EXTREME с полностью автоматизированным процессом и перманентным контролем качества.

Посмотрим на плату одной из самых быстрых GeForce GTX 980 Ti.

Фирменная технология Super Alloy Power II, заложенная в основу печатной платы ASUS STRIX GTX 980 Ti, обеспечивает не менее чем двукратное снижение электрических шумов, 50-процентное снижение температур ключевых компонентов и рекордную долговечность работы при самых высоких нагрузках. По всей видимости, весь этот арсенал пришёлся по душе экстремальным оверклокерам, которые уже оккупировали высшие строчки рейтингов, используя именно эту модель ASUS.

В основу питания графического процессора легла двенадцатифазная система питания с использованием твердотельных и тантал-полимерных конденсаторов, дросселей с ферритовым сердечником и высокоэффективных МОП-транзисторов.

Ещё две фазы питания отведены на память и силовые цепи.

За управление питанием графического процессора отвечает контроллер Digi+ ASP1500U производства International Rectifier.

В качестве удвоителей фаз, по всей видимости, используются контроллеры up1911P производства uPI Semiconductor Corp., информации о которых найти пока не удалось.

У нашего экземпляра ASUS STRIX GTX 980 Ti кристалл графического процессора NVIDIA GM200 выпущен на 18 неделе 2015 года (начало мая) и относится к ревизии А1.

Его базовая частота повышена сразу на 21,6% и составляет 1216 МГц, а в boost-режиме может увеличиваться до 1317 МГц. Фактически, по данным мониторинга, частота повышалась до 1380 МГц. При переходе в 2D-режим частота снижается до 135 МГц одновременно со снижением напряжения с 1,174 В до 0,843 В. В то же время, качество ASIC GPU видеокарты оказалось сравнительно низким и равно 62,7%.

ASUS STRIX GTX 980 Ti оснащается шестью гигабайтами видеопамяти стандарта GDDR5, набранными микросхемами производства компании SKhynix с маркировкой H5GQ4H24MFR R2C.

Теоретическая эффективная частота таких чипов составляет 7000 МГц при напряжении 1,5 В. Но в ASUS, видимо, вняли нашей предыдущей критике и слегка разогнали память, прошив в BIOS видеокарты частоту 7200 МГц. Таким образом её пропускная способность при 384-битной шине может достигать 345,6 Гбайт/с. Добавим, что в 2D-режиме частота памяти снижается до 810 МГц.

Резюмирует обзор видеокарты ASUS STRIX GTX 980 Ti снимок утилиты GPU-Z с её характеристиками.

⇡#Системы охлаждения DirectCU III – эффективность и уровень шума

ASUS STRIX GTX 980 Ti оснащается новейшей системой воздушного охлаждения ASUS DirectCU III, которая устанавливается и на протестированные нами ранее ASUS STRIX R9 390X OC и ASUS STRIX R9 390 OC. Причём, на этот раз это практически точная копия кулера, устанавливаемого на Radeon, за исключением иначе расположенной контактной площадки под силовые элементы.

Массивный радиатор пронизан пятью тепловыми трубками диаметром 10, 8 и 6 мм.

Трубки контактируют с пластинами посредством припоя, проще говоря, пропаяны, что очень важно для обеспечения высокоэффективного теплообмена.

Переменная высота рёбер радиатора на входе воздушного потока должна способствовать обеспечению высокой эффективности охлаждения при низких и средних скоростях вентиляторов.

Кристалл графического процессора NVIDIA GM200 контактирует с тремя центральными тепловыми трубками, правда с термоинтерфейсом сборщики обошлись явно неэкономно.

Общая ширина тепловых трубок с прямым контактом в основании ASUS DirectCU III составляет 42 мм.

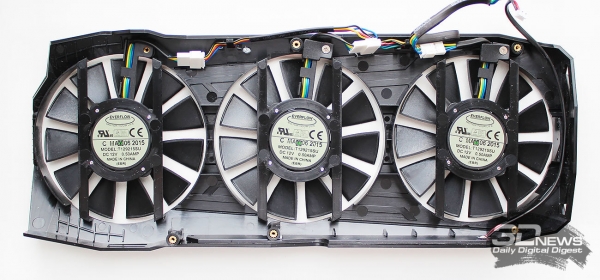

Три вентилятора с реальным диаметром крыльчатки 88 мм каждый установлены в пластиковой рамке на стойках.

Выпущены они компанией Everflow и относятся к модели T129215SU.

Скорость вращения всех трёх «вертушек» с дополнительным торцевым «плавником», увеличивающим на 20% воздушный поток, изменяется автоматически ШИМ-методом в диапазоне от 0 до 3680 об/мин. До достижения графическим процессором температуры 60 градусов Цельсия вентиляторы вообще не вращаются, делая ASUS STRIX GTX 980 Ti абсолютно бесшумной видеокартой. Причём слово «абсолютно» здесь не является преувеличением, поскольку пресловутого писка дросселей, которым грешат некоторые производители топовых видеокарт, у данного экземпляра нет.

Двумя оставшимися компонентами ASUS DirectCU III являются защитная пластина с изоляционной плёнкой с обратной стороны платы, а также верхнее ребро жёсткости.

Для проверки температурного режима работы видеокарты ASUS STRIX GTX 980 Ti в качестве нагрузки мы использовали пять циклов теста весьма ресурсоёмкой игры Aliens vs. Predator (2010) при максимальном качестве графики в разрешении 2560х1440 пикселей с анизотропной фильтрацией уровня 16х и MSAA-сглаживанием степени 4x:

Для мониторинга температур и всех прочих параметров применялись программа MSI Afterburner версии 4.1.1 и утилита GPU-Z версии 0.8.5. Все тесты проводились в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи, при средней комнатной температуре 24,0 градуса Цельсия.

Проверка ASUS STRIX GTX 980 Ti при автоматической регулировке скорости вентиляторов сразу же продемонстрировала нам более комфортный температурный и акустический режимы работы, нежели у ранее протестированных ASUS STRIX R9 390X OC и ASUS STRIX R9 390 OC с точно таким же кулером.

Температура графического процессора увеличилась только до 79 градусов Цельсия, а скорость вентиляторов со 170 до 1770 об/мин (сравните с 89 градусами Цельсия и 2200 об/мин у наиболее холодной из Radeon ASUS STRIX R9 390 OC).

При максимальных 3680 об/мин температура графического процессора оказалась ниже сразу на 15 градусов Цельсия и не превысила отметку 65 градусов.

Но, конечно же, уровень шума при такой скорости вентиляторов слишком высок. Измерение уровня шума систем охлаждения видеокарт осуществлялось электронным шумомером ОКТАВА-110А после часа ночи в полностью закрытой комнате площадью около 20 м² со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлся исключительно система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора/турбины кулера. Материнская плата, в которую была вставлена видеокарта с установленной на неё системой охлаждения, размещалась на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 22 дБА, а субъективно комфортный (не путать с низким) уровень шума при измерениях с такого расстояния находится около отметки 36 дБА. Скорость вращения вентиляторов изменялась во всём диапазоне их работы с помощью специального точного контроллера путём изменения питающего напряжения с шагом 0,5 В.

На график с данными об уровне шума ASUS STRIX GTX 980 Ti мы внесли результаты измерений уровня шума эталонной версии NVIDIA GeForce GTX 980 Ti, Inno3D iChill GeForce GTX 980 Ti X4 Ultra и Gigabyte GeForce GTX 980 Ti G1 Gaming. Добавим, что вертикальными пунктирными линиями соответствующего цвета отмечены верхние границы скорости систем охлаждения при их автоматической ШИМ-регулировке. Посмотрим на результаты.

Превзойти по шуму в автоматическом режиме регулировки скорости трёхслотовую Inno3D iChill GeForce GTX 980 Ti X4 Ultra новой ASUS STRIX GTX 980 Ti не удалось, зато получилось немного выиграть у Gigabyte GeForce GTX 980 Ti G1 Gaming. При этом напомним, что частоты графического процессора оригинальной видеокарты ASUS заметно выше, нежели у Gigabyte или Inno3D, а значит и нагрузка на систему охлаждения здесь выше. Тем не менее, ASUS DirectCU III справилась с поставленной задачей, хотя в 3D-режиме видеокарта оказалась далека от субъективной границы комфорта. Писка дросселей, как мы уже отмечали выше, у ASUS STRIX GTX 980 Ti не выявлено во всём тестовом пакете игр.

⇡#Оверклокерский потенциал

Если вы думаете, что, уже имея заводской разгон в 21,6% в сравнении с эталонной версией, ASUS STRIX GTX 980 Ti больше не разгоняется, то глубоко ошибаетесь! Без повышения напряжения на ядре, манипуляций с лимитом питания и скоростью кулера, нам удалось повысить частоту ядра ещё на 110 МГц или 9%. А к базовой частоте NVIDIA GeForce GTX 980 Ti прирост составил впечатляющие 32,6%!

Видеопамять также не подвела, ее эффективную частоту удалось поднять на 880 МГц. Таким образом итоговые частоты разогнанной ASUS STRIX GTX 980 Ti составили 1326-1427/8080 МГц.

Иначе говоря, ASUS STRIX GTX 980 Ti и после разгона является одной из самых быстрых версий GeForce GTX 980 Ti, тем более, что по данным мониторинга частота ядра во время тестирования увеличивалась до 1490 МГц.

Температурный режим разогнанной видеокарты ASUS STRIX GTX 980 Ti едва изменился. Температура ядра повысилась всего на два градуса Цельсия и ограничилась отметкой 81 градус Цельсия, а скорость трёх вентиляторов массивного кулера ASUS DirectCU III в режиме автоматической регулировки увеличилась всего на 100 об/мин.

Пусть результат по температурам не столь впечатляющий, как у Inno3D, но сегодня и частота ядра у нас выше, да и система охлаждения по толщине занимает не три, а два слота. В целом мы остались куда больше довольны эффективностью новой системы охлаждения ASUS DirectCU III на GeForce GTX 980 Ti, нежели на ранее протестированных нами STRIX Radeon R9 390X или STRIX Radeon R9 390 с таким же кулером, не говоря про заводской и дополнительный разгон, а также конечную производительность, к оценке которой сейчас и переходим.
