p align="center">Выставка CeBIT 2015 принесла поклонникам продукции QNAP немало новинок, одной из которых стала двухдисковая модель сетевого накопителя QNAP TS-251C — это компактный вариант модели QNAP TS-251, которая побывала в нашей тестовой лаборатории весной этого года. Буква C в названии как раз и расшифровывается как Compact. В конструкции корпуса новинки отсутствуют салазки, за счёт чего этот NAS и получился столь небольшим. А вот аппаратную платформу Intel Bay Trail разработчик сохранил, так что от QNAP TS-251C можно ожидать очень высокого уровня производительности, несмотря на его скромное домашнее позиционирование.

⇡#Комплект поставки

Новинка поставляется в компактной и очень лёгкой коробке, которую совсем несложно унести из магазина домой в обычном пластиковом пакете. Внутри, помимо самого устройства, мы обнаружили следующие аксессуары:

• адаптер питания со съёмным силовым кабелем;
• Ethernet-кабель;
• интерфейсный кабель для подключения одного из жёстких дисков;
• набор крепежа для дисков и корпуса;
• краткую инструкцию по началу работы на одном листке;
• гарантийный талон.

Компакт-диски с сетевыми накопителями QNAP не поставляются уже достаточно давно, поэтому за свежими версиями прошивок и другого ПО нужно обращаться на сайт производителя. Впрочем, NAS практически всё сделает в автоматическом режиме за вас. Там же, на сайте производителя, можно скачать и все необходимые инструкции на русском языке.

⇡#Технические характеристики

* Средняя цена по «Яндекс.Маркету» на момент написания статьи.

Для сравнения в таблице приведены технические характеристики не только героя нашего сегодняшнего обзора, но и сетевого накопителя QNAP TS-251 — того, который без буквы C. Впрочем, несмотря на почти одинаковое наименование, у этих моделей очень мало общего: разный форм-фактор, разные наборы интерфейсов, разные возможности по модернизации. Даже системные платы у них не похожи друг на друга и как будто специально выполнены в разной цветовой гамме. Но их связывает единая аппаратная платформа. Благодаря ей, а также единому программному комплексу QTS, эти непохожие друг на друга братья всё-таки являются очень близкими родственниками.

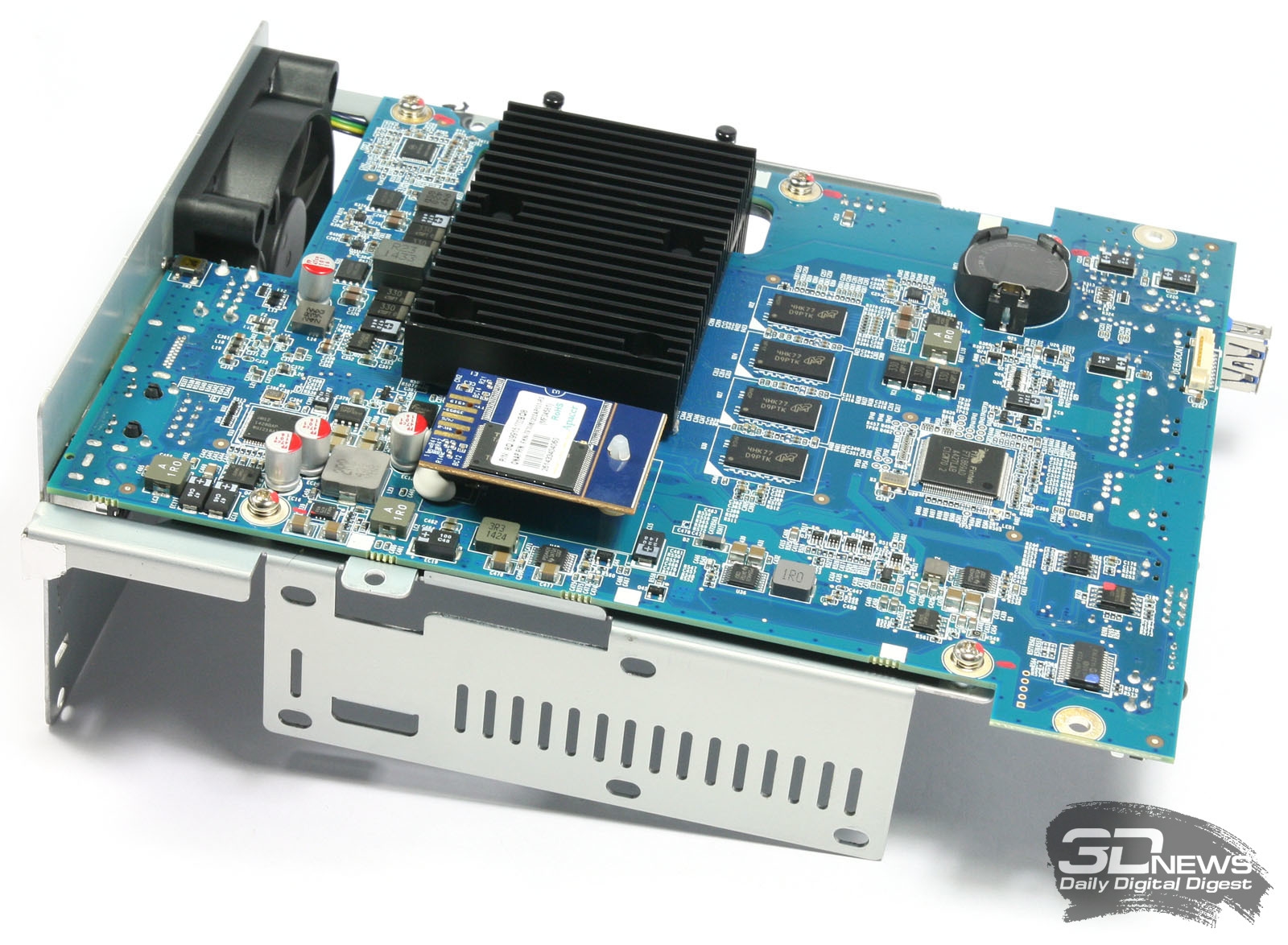

Как уже было сказано выше, в основе модели QNAP TS-251C лежит платформа Intel Bay Trail с двухядерным процессором Intel Celeron J1800, построенным на архитектуре Silvermont и относящимся к серии недорогих настольных решений Bay Trail-D. Процессор работает с базовой тактовой частотой 2,41 ГГц, которая, согласно спецификации самого процессора, может увеличиваться до 2,58 ГГц. Показатель TDP составляет всего 10 Вт, что позволяет производителю не использовать активную систему охлаждения даже в таком компактном корпусе, как у QNAP TS-251C. Но, в отличие от модели QNAP TS-251, пассивная система охлаждения QNAP TS-251C имеет существенно большие габариты и эффективную площадь. Чтобы разместить на плате соответствующий радиатор, производителю даже пришлось прибегнуть к переносу его части на другую сторону системной платы. Очевидно, что причина увеличения размеров системы охлаждения — скромные габариты корпуса нового NAS.

Если модель QNAP TS-251C имела два разъёма SO-DIMM для установки модулей памяти общей ёмкости до 8 Гбайт, то у QNAP TS-251 модернизация в этом направлении невозможна. Имеющийся в наличии гигабайт ОЗУ распаян непосредственно на системной плате и замене не подлежит. Оперативная память представлена четырьмя чипами MT41K128M16JT-125 (D9PTK) стандарта DDR3-1600, произведёнными компанией Micron Technology. Но платформа Bay Trail имеет двухканальный 128-битный контроллер DDR3-1333, поэтому скорость памяти ограничена возможностями системной логики.

Новинка имеет единственный сетевой порт RJ-45. Гигабитный канал управляется широко распространённым контроллером Intel I210. Портов USB у QNAP TS-251 три. Из них лишь один может похвастаться спецификацией 3.0, так что никаких дополнительных контроллеров, как в случае с QNAP TS-251, производителю устанавливать не пришлось — хватает возможностей системной логики. То же касается и SATA-контроллера, который у Intel Celeron J1900 обеспечивает работу двух каналов ревизии SATA II с пропускной способностью до 3 Гбит/с.

Одна из важнейших для домашнего пользователя особенностей QNAP TS-251C – это наличие у него HDMI-выхода стандарта 1.4a с возможностью прямого вывода изображения с разрешением 1080p и 7.1-канального звука на видеопанель. Работу HDMI-интерфейса обеспечивает контроллер ASM1442 производства компании ASMedia Technology. Ну а сам сетевой накопитель использует интегрированное графическое ядро HD Graphics, работающее с частотой 688 МГц. Оно имеет встроенный декодер, работающий с форматами H.264, MPEG2, VC1 и другими, а также функцией аппаратного кодирования в H.264. В отдельную функцию производитель выделяет возможность транскодирования Full HD-видео как на лету, так и в фоновом режиме. Это позволяет просматривать видео по сети даже на тех клиентских устройствах, которые в силу своей недостаточной производительности или отсутствия кодека того или иного формата не могут напрямую прочитать требуемый файл с дискового пространства NAS.

Для хранения системных файлов используется модуль флеш-памяти Apacer на базе микросхемы TOSHIBA TC58NVG2S0FTA00, имеющий ёмкость 512 Мбайт. Также на системной плате QNAP TS-251C выделяется ещё одна крупная микросхема Fintek F71869AD, предназначенная для мониторинга и диагностики системы.

Питание устройства осуществляется от внешнего блока мощностью 60 Вт (12 В, 5 А). Несмотря на то, что у QNAP TS-251C есть лишь один порт USB 3.0, он может быть задействован для подключения не только обычных внешних накопителей, но и фирменных полок расширения QNAP UX-500P или QNAP UX-800P, рассчитанных соответственно под установку пяти или восьми дисков. В целом аппаратная база новинки несколько проще, чем у родственной модели QNAP TS-251, но полностью соответствует заявленным характеристикам устройства.

⇡#Внешний вид и эргономика

Внешне модель QNAP TS-251C совершенно непохожа на QNAP TS-251. Но дизайнерам не пришлось придумывать корпус с нуля — он почти полностью заимствован у двухдискового сетевого накопителя QNAP TS-212-E, который побывал в нашей тестовой лаборатории ещё в начале прошлого года. Корпус действительно настолько компактный, что не верится в наличие внутри него двух дисков и достаточно крупной системной платы. Пришлось очень плотно прижать друг к другу все эти компоненты, чтобы всё поместилось. Но в первую очередь своей небольшой шириной этот NAS обязан исключению из конструкции дисковых салазок. Диски монтируются внутри корпуса, непосредственно на элементы его конструкции, для чего корпус нужно разбирать. Для домашнего NAS, в котором операции по замене дисков придётся производить не чаще, чем раз в три-пять лет, это совершенно несущественно.

Корпус модели QNAP TS-251C выполнен из двух разных по размеру частей, каждая из которых изготовлена из прочного белоснежного пластика, лакированного снаружи. Последнее обстоятельство говорит о том, что на поверхности легко и быстро накапливаются отпечатки пальцев и мелкие царапины. А вот нижние части пластиковых половинок сделаны матовыми, с ярко выраженной шероховатостью. Вероятно, именно так корпус и выглядит изначально, а операция полировки осуществляется уже на конечной стадии изготовления. С точки зрения практичности шероховатый материал намного лучше, хотя глянец поначалу эффектнее — пока он не покроется отпечатками пальцев.

Но вернёмся к конструкции устройства. Внутри пластиковой оболочки, которая в данном случае является несущей, есть ещё и силовой металлический каркас, на котором закреплены все внутренние части. Сзади этот каркас завершается плоской металлической стенкой, а со всех других сторон устройство закрыто пластиком. В нижней части корпуса имеются вентиляционные отверстия, обеспечивающие забор воздуха снаружи. Там же закреплены и четыре резиновые ножки серого цвета, выступающие за габариты корпуса NAS и придающие тонкой, но при этом высокой конструкции дополнительную устойчивость.

Лицевая панель устройства имеет вертикальную декоративную пластиковую вставку серого цвета, на которой расположены квадратные кнопки управления питанием (в нижней части) и копирования с внешнего носителя (в верхней части). Рядом с последней размещён единственный имеющийся у QNAP TS-251C порт USB 3.0. Всё пространство между кнопками занято рядом светодиодных индикаторов, информирующих пользователя о режиме питания, сетевой активности, работе дисков, статусе устройства и подключённом внешнем носителе.

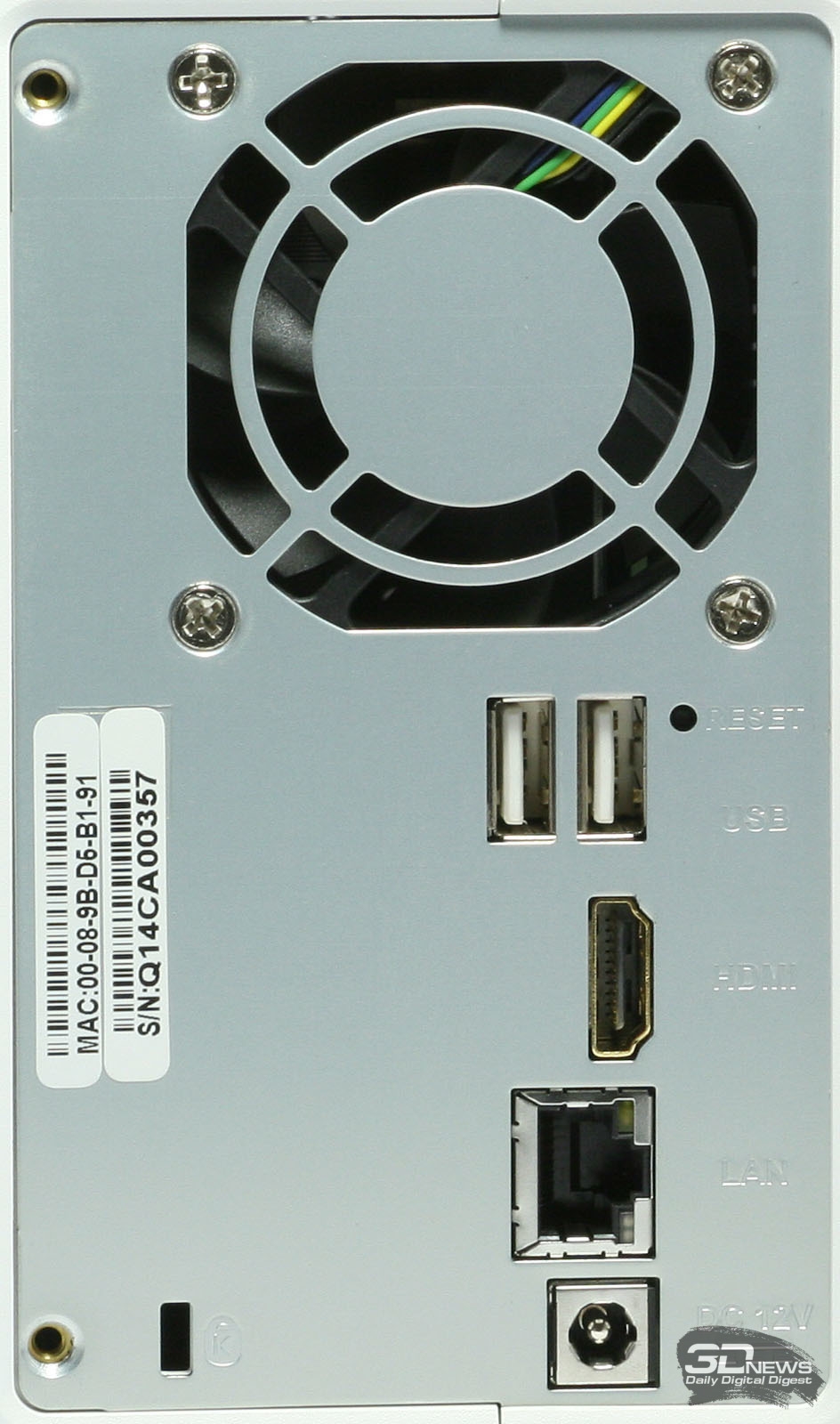

Все остальные указанные в спецификации интерфейсы размещены на задней панели. Вместе с парой портов USB 2.0, а также интерфейсами HDMI и RJ-45, там же находится и разъём для подключения питания. Рядом с ним, на пластиковой части корпуса, имеется специальный зажим, предназначенный для удержания кабеля и предохраняющий его от случайного выпадения штекера. Ну а верхнюю часть задней панели занимает вентиляционное окно, за которым внутри корпуса закреплён 60-миллиметровый вентилятор.

⇡#Установка жёстких дисков и внутреннее строение

Пластиковые половинки корпуса легко перемещаются друг относительно друга и чётко встают на свои места при завершении сборки, а потому качество изготовления всех элементов конструкции заслуживает наивысшей оценки. Между собой половинки крепятся через внутренний металлический каркас, имеющий два резьбовых отверстия, винты в которые закручиваются на задней стенке. Сами винты при поставке NAS не вкручены и лежат вместе с винтами для крепления жёстких дисков в полиэтиленовом пакете.

Для крепления дисков предусмотрены специальные ложементы, в которых диски держатся на винтах. Для каждого предусмотрено шесть отверстий. При этом один из дисков, который располагается ближе к системной плате, стыкуется непосредственно с интерфейсом на плате, а для второго в комплекте поставки предусмотрен отдельный отключаемый кабель. В итоге получается «бутерброд» из системной платы, металлического каркаса и двух жёстких дисков, закреплённых один над другим. Несмотря на такую конструкцию, внутри корпуса вполне достаточно свободного пространства для эффективной вентиляции.
