p>К анонсу процессоров Intel Skylake мы уже рассказывали о новой материнской плате компании ASUS – Z170-Deluxe. Мы подробнейшим образом её изучили — и остались довольны её возможностями и стабильностью. Однако данная модель относится к топовому классу материнских плат, пусть и не к серии ROG: она оснащена всевозможными контроллерами, в которых зачастую нет необходимости у большинства пользователей, и следовательно, стоит довольно много.

Наш сегодняшний объект изучения и тестирования примерно на 30 % дешевле, что очень даже весомо для данного класса материнских плат. Встречаем ASUS Z170-Pro Gaming!

Об отличиях этой платы от Z170-Deluxe и её возможностях и пойдёт речь в сегодняшней статье.

⇡#Технические характеристики и рекомендованная стоимость

Технические характеристики материнской платы ASUS Z170-Pro Gaming приведены в таблице.

* По данным «Яндекс.Маркета» на 12.09.2015.

⇡#Упаковка и комплектация

ASUS Z170-Pro Gaming запечатана в сравнительно компактную коробку с изображением боевого корабля из игры World of Warships на лицевой стороне и информацией об эксклюзивном пригласительном коде для получения 15-дневного премиум-аккаунта в данной игре.

Обратная сторона коробки максимально информативна. На ней приведено описание всех компонентов платы, её выходов, краткие спецификации и ключевые особенности.

Кратко перечислены характеристики платы и на стикере с одной из боковых сторон.

В комплект поставки ASUS Z170-Pro Gaming входят четыре SATA-кабеля с защёлками, соединительный мостик для SLI, приспособление для безопасной установки процессора в разъём, заглушка на заднюю панель и две колодки для удобного подключения кабелей корпуса к разъёмам на плате.

Кроме этого, в комплекте поставки можно найти инструкцию по эксплуатации, памятки и наклейки для подписей SATA-кабелей, а также компакт-диск с драйверами и утилитами.

Материнская плата выпущена в Китае. На ASUS Z170-Pro Gaming предоставляется трёхлетняя гарантия. В России данную модель на момент подготовки статьи можно было приобрести по цене от 13,2 тысяч рублей, что более чем на 7 тысяч рублей дешевле флагманской ASUS Z170-Deluxe.

⇡#Особенности конструкции

Внешне новая ASUS Z170-Pro Gaming разительно отличается от ASUS Z170-Deluxe, в оформлении которой преобладали светлые тона. Здесь же мы видим классическую тёмную раскраску с красными вставками на радиаторах чипсета и силовых элементов.

Тем не менее такой аскетичный дизайн вовсе не делает плату скучной, да и, положа руку на сердце, отметим: дизайн материнских плат вторичен, поскольку они всегда оказываются перекрыты системами охлаждения и платами расширения. По размерам плата относится к стандарту ATX, её габариты составляют 305 × 244 мм. Добавим, что предоставленный нам на тестирование экземпляр платы относится к версии 1.04.

Расположение ключевых элементов ASUS Z170-Pro Gaming представлено на следующей схеме.

На заднюю панель платы выведены (слева направо): два порта USB 2.0/1.1 и комбинированный разъём PS/2; видеовыходы HDMI, Display Port, DVI-D и D-Sub; четыре порта USB 3.0/2.0; два порта USB 3.1 разных типов и сетевой порт LAN (RJ-45); панель с пятью аудиовыходами и S/P-DIF.

За обеспечение работы видеовыходов на плате отвечает контроллер ASMedia ASM1442K.

Поддерживаются разрешения до 4K включительно, а также возможность одновременного подключения до двух дисплеев.

Тонкие иголки процессорного разъёма конструктива LGA1151 закрыты пластиковой крышкой, защищающей его от пыли и случайных повреждений. Характерных для материнских плат ASUS с разъёмом LGA2011-v3 оптимизаций в разъёме данного конструктива нет. Можем отметить лишь входящую в комплект пластиковую рамку, упрощающую установку процессора в разъём.

На данный момент ASUS Z170-Pro Gaming поддерживает все процессоры Intel Skylake, но для самых последних моделей — от Core i3-6100 до Core i3-6320 — необходимо прошить свежий BIOS версии 0703.

В отличие от ASUS Z170-Deluxe, имеющей двадцатифазную систему питания процессора, новая ASUS Z170-Pro Gaming оснащена десятифазной системой питания.

В цепях питания используются твердотельные конденсаторы, дроссели с ферритовым сердечником, силовые транзисторы компании On Semiconductor с маркировкой NTMFS4C09N, а на обратной стороне платы в этой зоне распаяны драйверы IR3598 производства International Rectifier.

За управление питанием процессора отвечает ШИМ-контроллер Digi+ VRM ASP1400B.

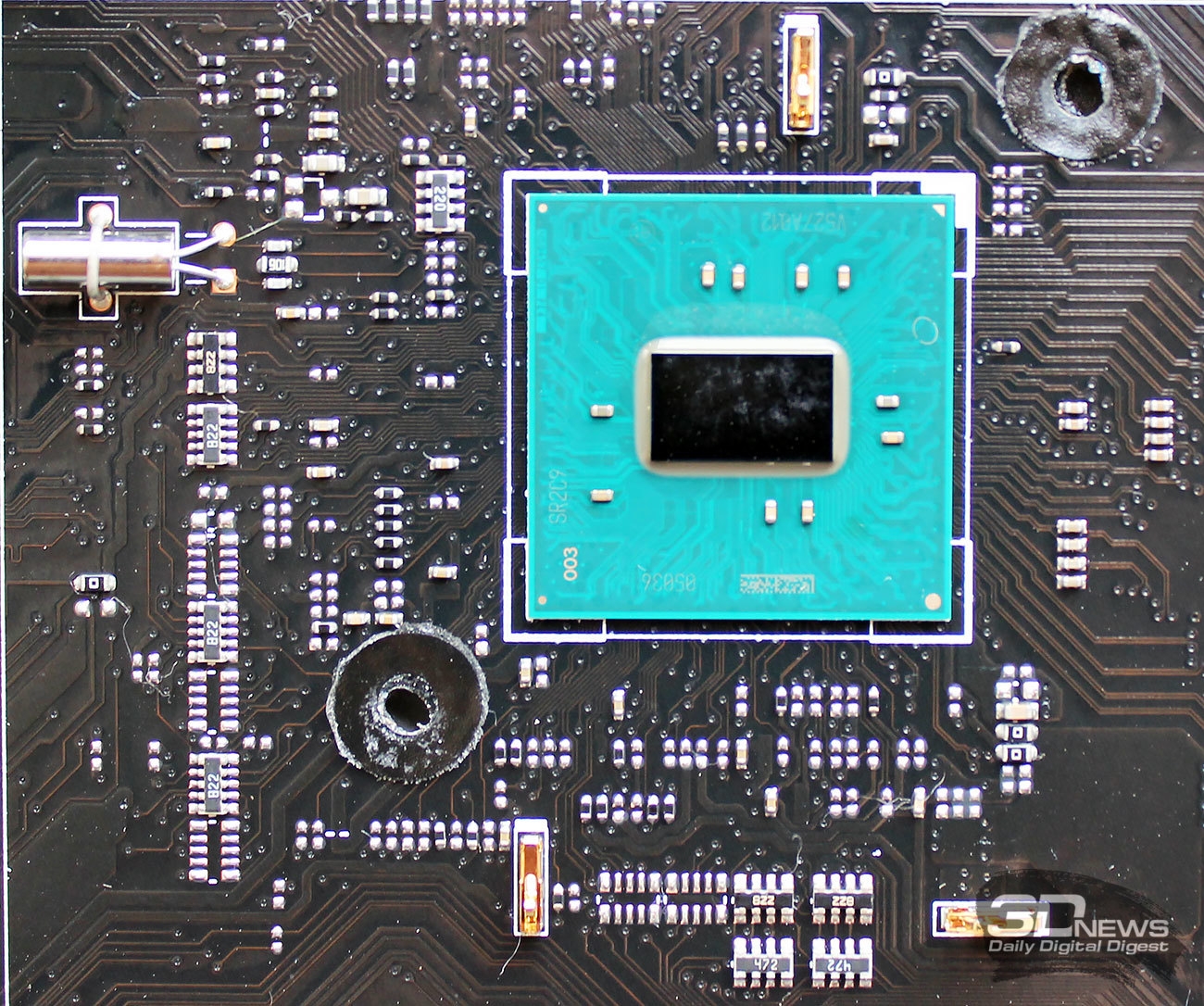

На чипсете Intel Z170 Express установлен пассивный алюминиевый радиатор, с которым он контактирует через густой термоклей.

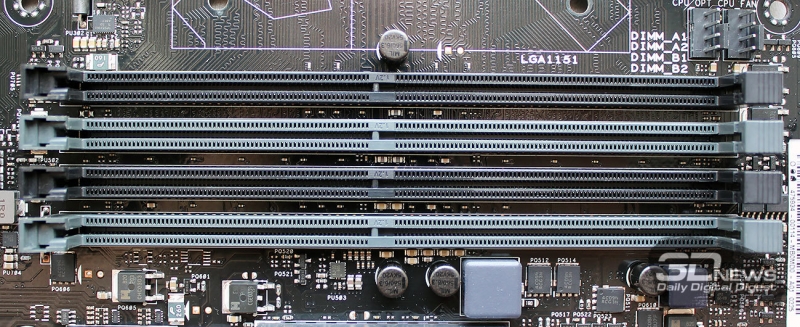

ASUS Z170-Pro Gaming оснащается четырьмя слотами DIMM для оперативной памяти стандарта DDR4.

Напомним, что общий объём поддерживаемой чипсетом Intel Z170 Express памяти может достигать 64 Гбайт. В спецификациях платы приведена поддержка огромного количества модулей памяти с частотами от 2133 до 3400 МГц, а также XMP-профилей (Extreme Memory Profile). Перечень классифицированных для данной платы модулей памяти можно скачать с официальной страницы ASUS, однако это вовсе не значит, что любые другие модули, не указанные в списке, не будут на ней работать. В этом плане отличий от более дорогой ASUS Z170-Deluxe нет.

Питание на ASUS Z170-Pro Gaming обеспечивается стандартными 24-контактным и 8-контактным разъёмами, расположенными в наиболее удобных для подключения кабелей питания частях платы.

ASUS Z170-Pro Gaming оснащена шестью разъёмами PCI Express, то есть их тут на один меньше, чем у Deluxe-версии.

Основной PCI-Express-слот платы выделен цветом — он предназначен для установки видеокарт и может работать в режиме x16 или x8 при установке второй видеокарты в четвёртый по счёту слот. Поддерживаются технологии NVIDIA SLI и AMD CrossFireX. Нижний слот PCI Express x16 3.0 поддерживает только режим работы x4. Ещё три слота PCI Express на плате могут работать только в режиме x1 и относятся к стандарту 2.0.

Переключение режимов работы слотов осуществляется четырьмя коммутаторами ASM1480 производства ASMedia.

ASUS Z170-Pro Gaming оснащается шестью портами SATA III с пропускной способностью до 6 Гбит/с, два из которых входят в состав разъёма SATA Express.

Это на два SATA-порта и на один SATA Express меньше, чем у флагманской Deluxe-версии, так что с созданием многодисковой системы на Z170-Pro Gaming особо не развернёшься. Все порты реализованы возможностями чипсета Intel Z170 Express. Поддерживается создание массивов уровней RAID 0, RAID 1, RAID 5 и RAID 10, а также технологии Intel Rapid Storage, Intel Smart Connect, Intel Smart Response, NCQ, AHCI и Hot Plug.

Есть на плате и высокоскоростной разъём M.2 с пропускной способностью до 10 Гбайт/с и поддержкой SSD модулей, работающих по протоколу NVMe. Поддерживаются модули длиной 4,2 см, 6,0 см, 8,0 см и даже 11 см.

Отметим что, если задействовать разъём M.2 в режиме SATA, то порт SATA 1 окажется недоступным.

В отличие от ASUS Z170-Deluxe, у ASUS Z170-Pro Gaming только один сетевой контроллер – гигабитный Intel i219-V.

Сетевой разъём RJ-45 оснащён фирменной защитой от статических электрических разрядов, которая по своим параметрам почти вдвое превосходит защиту стандартных разъёмов, к тому же он в 2,5 раза более стоек к скачкам напряжения в сети. Кроме этого, реализована технология приоритезации трафика GameFirst III, благодаря которой в нужный момент можно активировать так называемый игровой режим работы контроллера, когда предпочтение будет отдаваться сетевым пакетам игр. Беспроводной сети на плате нет.

Поддержка USB на ASUS Z170-Pro Gaming реализована как возможностями чипсета Intel Z170 Express, так и дополнительного контроллера ASM1142. Четыре порта USB 3.0/2.0 выведены на заднюю панель и ещё два можно подключить с колодки на плате. Два порта USB 2.0/1.1 также выведены на панель с выходами и ещё шесть можно реализовать, подключив их непосредственно к плате. Высокоскоростные порты USB 3.1/3.0/2.0 Type A и Type C размещены на задней панели платы и реализованы с помощью контроллера ASMedia ASM1142.

Добавим, что один из портов USB 2.0 на задней панели платы поддерживает технологию USB Flashback, с помощью которой можно восстановить BIOS или обновить его без необходимости установки в плату процессора и памяти.

Стандартный контроллер Nuvoton NCT6793D-M отвечает здесь за функции мониторинга, управления вентиляторами, COM-портом и комбинированным разъёмом PS/2.

ASUS Z170-Pro Gaming оснащается 7.1-канальным HD-аудиокодеком SupremeFX, в основе которого лежит широко распространённый чип Realtek ALC1150.

Маркетологи и инженеры ASUS делают особый упор на тот факт, что в звуковом тракте используются высококачественные конденсаторы Nichicon. Кроме того, есть встроенный усилитель для наушников Sonic SenseAmp, поддерживается технология визуализации Sonic Radar II, многопотоковое воспроизведение, а также переназначение разъёмов передней аудиопанели. Звуковой тракт на плате изолирован от PCB полосой без токопроводящих слоёв.

Такое решение позволяет исключить влияние наводок и электрических шумов на качество звука.

Отдельно на плате стоит отметить микросхему ASUS TurboV Processing Unit (TPU), отвечающую за функции разгона.

На ASUS Z170-Pro Gaming реализована фирменная технология ASUS Pro Clock, с помощью которой можно достичь частоты тактового генератора 650 МГц.

В нижней части платы размещены вполне привычные разъёмы, а также COM-порт и разъём TPM.

Для подключения вентиляторов на плате распаяно пять четырёхконтактных разъёмов с поддержкой ШИМ-управления.

Кроме всего перечисленного, отметим светодиоды в правом верхнем углу платы, сигнализирующие об этапах загрузки системы и в какой-то степени заменяющие собой индикатор POST-кодов.

Что касается системы охлаждения ASUS Z170-Pro Gaming, то здесь применены только сравнительно компактные пассивные радиаторы с термопрокладками. Тепловых трубок в них нет.

В завершении обзора аппаратной части платы приведём ссылку на инструкцию по эксплуатации и перейдём к описанию BIOS и его возможностей.
