p>Далеко не всем пользователям сетевых накопителей требуется максимальная производительность, которой могут похвастаться модели верхнего ценового диапазона, но приобретать слишком медленный NAS, еле-еле справляющийся с нагрузкой одного-двух пользователей, тоже не хочется. Найти золотую середину непросто.

Модели Thecus N4800ECO и Thecus N2800, которые попали к нам в тестовую лабораторию, относятся как раз к таким рабочим лошадкам, аппаратную часть которых нельзя причислить к новинкам рынка NAS, но уровень производительности этих устройств должен удовлетворить большинство пользователей. Сетевые накопители позиционируются производителем в качестве офисных помощников, но никто не мешает работать с ними и дома. Устройства построены на одинаковой платформе и имеют максимально схожие аппаратные характеристики. Принципиальное различие у них лишь одно: модель Thecus N4800ECO рассчитана на работу с четырьмя дисками, а Thecus N2800 только с двумя. В связи с этим весь наш дальнейший рассказ будет строиться вокруг изучения старшего NAS Thecus N4800ECO, а про модель Thecus N2800 мы будем упоминать, отмечая её существенные отличия.

⇡#Комплект поставки

Сетевой накопитель Thecus N4800ECO поставляется в большой картонной коробке с цветной полиграфией и пластиковой ручкой для переноски. На стенках коробки приведена вся необходимая информация о технических характеристиках NAS и его основных возможностях.

Внутри кроме самого устройства были найдены следующие аксессуары:

• адаптер питания со съёмным силовым кабелем;
• сетевой Ethernet-кабель;
• два комплекта ключей для дисковых салазок;
• комплект винтов для крепления к салазкам дисков форм-факторов 3,5 и 2,5 дюйма;
• два компакт-диска с ПО;
• печатное руководство по началу работы и гарантийный талон.

Отметим, что обе модели NAS имеют внешний адаптер питания. В остальном комплект поставки ничем примечательным не отличается.

⇡#Технические характеристики

Характеристика/Модель	Thecus N4800ECO	Thecus N2800
HDD	4 × 3,5” или 2,5” SATA
Файловая система	EXT3, EXT4, XFS
RAID уровень	JBOD, RAID 0, 1, 5, 6, 10	JBOD, RAID 0, 1
Процессор	Intel Atom D2701 2,13 ГГц	Intel Atom D2700 2,13 ГГц
Оперативная память	2 Гб DDR3-1066 SDRAM	2 Гб DDR3-1066 SDRAM
Сетевые интерфейсы	2 × RJ-45 10/100/1000 BASE-TX Auto MDI/MDI-X
Дополнительные интерфейсы	2 × USB Host 2.0 2 × USB Host 3.0 1 × eSATA 1 × PCIe х1 1 × HDMI 1 × VGA 1 × 3,5-jack аудиовыход	2 × USB Host 2.0 1 × USB Host 3.0 1 × eSATA 1 × PCIe х1 1 × HDMI 1 × VGA 1 × SD/SDHC/MMC
Дисплей	OLED, 2,8-дюйма 4 кнопки (ENTER, ESC, UP, DOWN)	отсутствует
Протоколы	SMB/CIFS, HTTP/HTTPS, FTP, NFS v4, AFP
Клиенты	Windows XP и выше Windows Server 2003 и выше UNIX/Linux Mac OS X
Система охлаждения	1 × вентилятор 92 × 92 мм	1 × вентилятор 60 × 60 мм
Габариты, мм	172 × 192 × 250	164 × 116 × 218
Гарантия, мес.	24
Цена, руб.*	39 800	27 500

* Средняя цена по «Яндекс.Маркету» на момент написания статьи.

Сетевой накопитель Thecus N4800ECO построен на проверенной временем платформе Intel Cedar Trail с двухъядерным процессором Intel Atom D2701 (архитектура Cedarview-D, 32-нанометровый техпроцесс). Тактовая частота процессора составляет 2,13 ГГц, объём кеш-памяти второго уровня всего 1 Мбайт, но и уровень TDP невысокий — 10 Вт, благодаря чему процессор обходится пассивной системой охлаждения.

Аппаратная платформа имеет одноканальный контроллер оперативной памяти DDR3-1066. На системной плате устройства размещены два разъёма SO-DIMM, в которые могут быть установлены модули памяти общей ёмкостью до 4 Гбайт. Сетевой накопитель поставляется с одним предустановленным модулем DDR3L-1600 ёмкостью 2 Гбайт производства компании ADATA Technology. В нашем экземпляре был установлен модуль ADDS1600C2G11-BHYE, собранный на восьми микросхемах SKhynix H5TC2G83EFR.

Для подключения внешних и внутренних носителей на борту устройства предусмотрен довольно внушительный набор различных интерфейсов. Для подключения внутренних носителей на системной плате установлено четыре SATA-канала, реализованных собственными средствами южного моста Intel 82801JR. Им же контролируется работа и дополнительного внешнего интерфейса eSATA. Для подключения внешних носителей на борту устройства есть два порта USB 2.0 и два порта USB 3.0. Первые реализованы с помощью интегрированного контроллера, а более быстрыми интерфейсами управляет контроллер D720201 производства японской компании Renesas Electronics Corporation.

Гигабитных сетевых каналов у Thecus N4800ECO два. Для каждого из них на системной плате предусмотрен свой контроллер Intel WG82574L, с которым мы неоднократно встречались при тестировании других сетевых накопителей.

Видеовыход HDMI на борту накопителя реализован с помощью микросхемы CH7318C-BF производства американской компании Chrontel. Кроме того, у NAS есть ещё и второй видеовыход, VGA (D-Sub), работающий благодаря интегрированному графическому адаптеру Intel Graphics Media Accelerator 3650.

Сетевой накопитель имеет выделенный аудиовыход, выполненный в виде стандартного 3,5-миллиметрового разъёма jack. Качеством звучания сетевой накопитель обязан широко распространённому аудиоконтроллеру ALC262 производства тайваньской компании Realtek Semiconductor, работающему с HD Audio.

Функции отслеживания всех параметров системной платы (напряжение, частота вращения вентилятора, температура и другие) и управления ими возложены на довольно часто встречающийся в сетевых накопителях контроллер iTE IT8728F производства тайваньской компании ITE Tech.

Операционная система Thecus N4800ECO хранится не на жёстких дисках, а на отдельном твердотельном модуле DOM (Disk On Module), ёмкость которого составляет 1 Гбайт. В данной модели присутствует только один модуль. Дублирующий его отсутствует. Рядом с DOM расположен слот PCI Express x1 и разъём для питания.

Также на системной плате имеется незанятый слот Mini PCI-E, в который можно было бы установить, например, модуль беспроводной связи.

Питание устройства осуществляется от модуля производства известного тайваньского производителя SeaSonic Electronics. Модуль Seasonic SSA-1201-19 имеет мощность 120 Вт (19 В, 6,32 А).

Что касается конструктивных отличий двухдисковой модели Thecus N2800, то отметить в данном случае можно лишь иное количество SATA-интерфейсов. Их у этого NAS три, два из которых заняты основными дисками, а ещё один пустует. Несмотря на иную геометрию и распайку, все основные элементы на системной плате двухдисковой модели такие же, как и у Thecus N4800ECO.

⇡#Внешний вид

Устройство имеет традиционный для такого типа NAS форм-фактор. Сетевой накопитель выполнен в виде небольшого системного блока и конструктивно схож с четырёхдисковой моделью Thecus W4000, которая побывала у нас на тестировании весной этого года. За исключением лицевой панели, все элементы корпуса выполнены из металла. Основу корпуса составляет жёсткий силовой каркас, который закрыт сверху п-образным кожухом, окрашенным в чёрный цвет, с ярко выраженной фактурой. Корпус выглядит солидным и очень прочным. Опирается он на четыре крупные резиновые ножки, приклеенные к металлическому основанию.

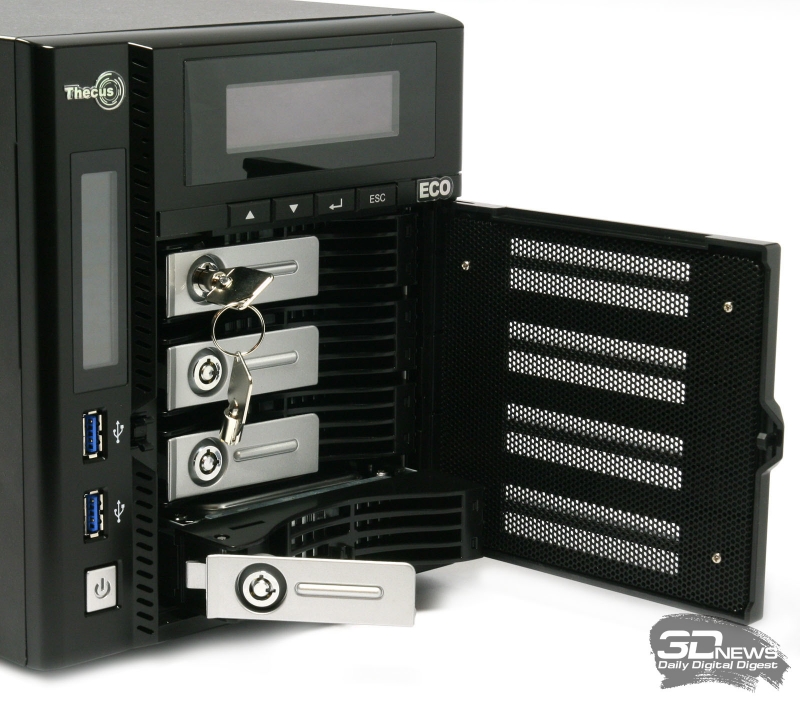

Лицевая панель у Thecus N4800ECO выполнена из пластика. Здесь нашлось место и для дверцы дискового отсека с пружинным замком, и для двух дисплеев, один из которых представляет собой цветной OLED-блок с индикаторами сетевой активности для двух каналов, активности установленных дисков и активности USB-интерфейса. Второй дисплей информирует пользователя об основных текущих сетевых настройках, состоянии устройства и возможных ошибках. Для переключения между информационными сообщениями под дисплеем предусмотрены четыре кнопки управления. Также на лицевой панели производитель разместил два порта USB 3.0 и кнопку управления питанием.

Все остальные интерфейсы традиционно размещены на задней металлической стенке Thecus N4800ECO. Помимо указанных в спецификации интерфейсов, там же расположен четырёхконтактный разъём для подключения адаптера питания и гнездо для крепления замка безопасности Kensington. Основную часть задней стенки занимает вентиляционная решётка с закреплённым изнутри 92-миллиметровым вентилятором, а над ней есть закрытый съёмной панелью слот для установки карт PCI-e и ещё один закрытый металлической крышкой отсек, который у данной модели NAS не используется. У ближайшего родственника нашего сегодняшнего гостя, сетевой модели Thecus N4800, как и у недавно протестированной нами пятидисковой модели Thecus N5810PRO, в этот отсек устанавливается аккумуляторная батарея, играющая роль встроенного ИБП. В целом устройство обладает довольно строгой внешностью и отличается аккуратной сборкой всех элементов конструкции, как, впрочем, и другие NAS этого производителя. При проектировании корпуса учтены даже такие мелочи, как укладка кабеля питания, для которого на задней стенке есть соответствующий пластиковый крепёж.

Что касается двухдискового младшего брата, модели Thecus N2800, то его внешность существенно отличается от дизайна модели Thecus N4800ECO, но строение корпуса в основном тоже: металлический каркас, п-образный, окрашенный в чёрный цвет корпус, дверца дискового отсека на лицевой панели. Вот только диски в нём располагаются не горизонтально, а вертикально.

⇡#Монтаж жёстких дисков и внутреннее строение

С дисковыми салазками Thecus N4800ECO мы уже неоднократно встречались при знакомстве с другими моделями NAS Thecus. Они имеют металлический корпус, по бокам которого закреплены толстые пластиковые направляющие. Спереди расположена пластиковая панель с поворотной ручкой и металлическим замком, запирающимся на ключ. В салазках можно закрепить накопители форм-факторов 3,5 и 2,5 дюйма. Монтаж дисков с помощью крепежа из комплекта поставки занимает минимум времени и не требует никаких особых навыков.

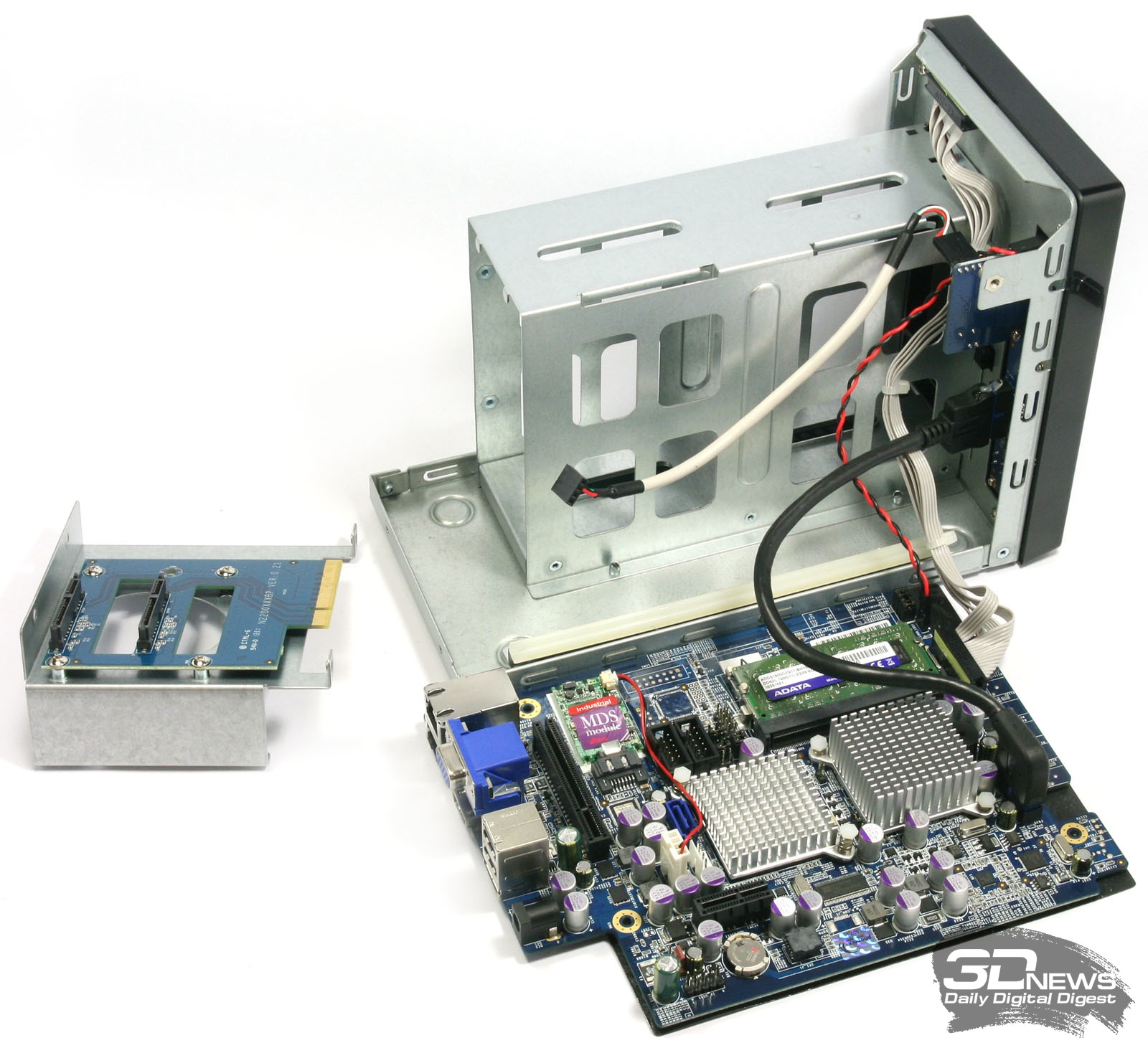

Как и внешность, внутреннее строение корпуса Thecus N4800ECO почти такое же, как у недавно протестированной четырёхдисковой модели Thecus W4000 и других сетевых накопителей этого производителя. Устройство предусматривает штатную возможность демонтажа внешнего кожуха, а потому крепится он лишь на трёх винтах, которые несложно обнаружить на задней стенке корпуса. Доступ к внутренним элементам NAS может понадобиться в том случае, если пользователь захочет увеличить объём оперативной памяти.

Основная системная плата закреплена на боковой стенке металлического каркаса. Она довольно легко демонтируется. Без этой операции установить дополнительный модуль памяти в свободный слот вряд ли получится, так как нужная часть платы закрыта дисковым отсеком.

Над дисковым отсеком есть внушительное по своему объёму свободное пространство. Здесь может располагаться подключённая к соответствующему разъёму карта расширения PCI Express x1 и более скромный по своим габаритам модуль с интерфейсом Mini PCI Express. Ну а у родственной модели Thecus N4800 здесь же расположен ещё и модуль ИБП. При таком объёме свободного пространства проблем с вентиляцией устройства возникнуть не должно, тем более что блок питания в данном случае вынесен за габариты корпуса и дополнительно не нагревает жёсткие диски и электронные компоненты системной платы.

Внутреннее строение двухдисковой модели Thecus N2800 аналогично, за тем лишь исключением, что здесь всё представлено в уменьшенном виде. Меньше системная плата, меньше свободного пространства, но расположение всех основных узлов такое же. Остаётся лишь отметить, что оба NAS собраны очень аккуратно. Длина кабелей выбрана точно с учётом всех особенностей строения, чтобы не создавать лишних помех для вентиляции.
