p>Словенская компания EKWB является самым активным производителем комплектующих для организации жидкостного охлаждения. Если посмотреть новости про системы охлаждения для персональных компьютеров за последние пару месяцев, то можно сделать вывод, что из производителей комплектующих данного направления именно EKWB является лидером по обновлению и модернизации линеек своих продуктов, ведь происходит это едва ли не еженедельно. При этом и нынешний ассортимент выпускаемой компанией продукции настолько широк, что в нём нет упущений даже в таких мелочах, как различные переходники или адаптеры, не говоря уже про завидный перечень различного типа радиаторов, водоблоков, помп, вентиляторов, фитингов и так далее.

Поскольку экономический кризис затронул не только российский сегмент рынка, но и европейский, инженеры и маркетологи EKWB решили перенаправить свои ресурсы для разработки и выпуска более доступных и максимально простых в эксплуатации систем. Так появились самый дешёвый набор в ассортименте компании, EK-KIT L120 (R2.0), и уже готовая для установки и эксплуатации система EK-XLC Predator 240. Однако всего на 10 евро дороже стоит куда более интересная модель – EK-KIT L240 (R2.0), которую мы сегодня и будем изучать и тестировать. В отличие от протестированной нами три года назад EK-Supermacy KIT H3O 360 HFX, новая система стала не только компактнее, но и заметно проще в сборке, а также вариативнее в эксплуатации. И при этом её компоненты получили несколько доработок и оптимизаций. Впрочем, обо всём по порядку.

⇡#Технические характеристики и рекомендованная стоимость

⇡#Упаковка и комплектация

Компоненты системы жидкостного охлаждения EK-KIT L240 (R2.0) запечатаны в картонную коробку-чемоданчик с пластиковой ручкой сверху для переноски. Оформлена она предельно просто, но, по всей видимости, нам на тестирование был предоставлен ещё предсерийный экземпляр, так как сегодня на официальном сайте компании красуются куда более привлекательные коробки с этой системой.

Несмотря на такое аскетичное оформление, на обратной стороне коробки можно найти не только название модели комплекта, но и перечень входящих в его состав компонентов, краткое описание ключевых особенностей и перечень совместимых платформ.

Внутри основной коробки каждый компонент запечатан в собственную коробочку, не считая шланга и аксессуаров, уложенных в пакет. Вот как выглядит весь набор из коробки.

В состав EK-KIT L240 (R2.0) входит радиатор EK-CoolStream PE 240 (Dual), два 120-мм вентилятора EK-Vardar F3-120, помпа с резервуаром EK-XRES 100 DDC MX 3.1 PWM, водоблок EK-Supremacy MX UNI для процессора любого конструктивного исполнения, антикоррозионный и нетоксичный концентрат EK-Ekoolant EVO Clear объёмом 100 мл для разведения охлаждающей жидкости и аксессуары.

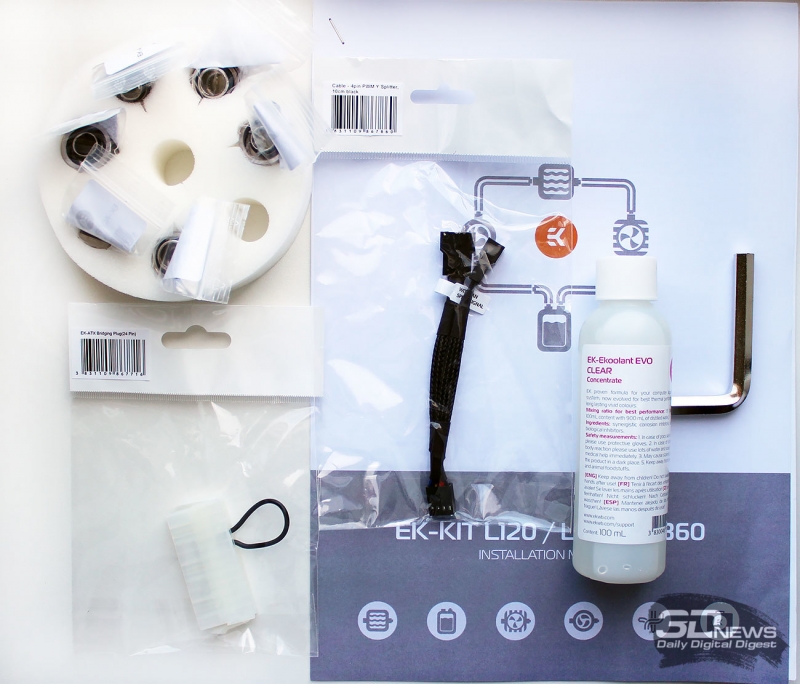

В число последних входят следующие компоненты:

• шесть компрессионных никелированных фитингов EK-ACF 10/16 мм с никелированным покрытием;
• колодка для запуска и прокачки системы ATX bridging plug;
• кабель-разветвитель EK-Cable Y-Splitter 3-Fan PWM длиной 10 см;
• универсальное крепление для помпы на 120-мм вентилятор EK-UNI Pump Holder;
• полимерный шланг EK-Tube ZMT Matte Black диаметром 15,9/9,5 мм и длиной 2 метра;
• инструкция по сборке и установке системы.

Кроме этого, в коробке каждого компонента системы есть собственные комплектующие, о которых мы расскажем по ходу статьи.

Рекомендованная стоимость данного набора составляет чуть больше 213 евро. Заявлено, что все составляющие комплекта разработаны в Словении, хотя на отдельных компонентах можно найти привычную надпись Made in China. Гарантийный срок равен двум годам.

⇡#Радиатор EK-CoolStream PE 240 (Dual)

Радиатор EK-CoolStream PE 240 (Dual) является новой разработкой компании. Он запечатан в отдельную картонную коробку с названием модели на лицевой стороне и перечнем ключевых особенностей на обратной.

Там же приведены его краткие технические характеристики с комплектацией и указана страна-производства.

В комплект поставки радиатора включены крепёжные винты двух типов, Г-образный ключ для них, а также памятка, предупреждающая о возможном повреждении радиатора при использовании некомплектных винтов (слишком длинных).

Конструкцию EK-CoolStream PE 240 (Dual) можно назвать классической. Между плоскими медными каналами, по которым движется хладагент, припаяна перфорированная гофролента (также медная), а с одной из сторон радиатора есть два отверстия для фитингов с резьбой G1/4.

Боковые панели у радиатора алюминиевые.

Размеры данного радиатора составляют 280 × 130 × 38 мм. Подробнее с ними можно ознакомиться по следующей схеме.

Без хладагента и вентиляторов EK-CoolStream PE 240 (Dual) весит всего 770 граммов, а объём хладагента, входящий в него, составляет 165 мл.

Общее число плоских каналов в радиаторе равно 14. Максимальная ширина треугольных ячеек в гофроленте составляет 3 мм.

Иными словами, EK-CoolStream PE 240 (Dual) – весьма плотный радиатор, который будет не так-то и просто продуть. Именно поэтому компания разработала для него специальные вентиляторы, о которых мы расскажем далее.

В нижней части радиатора с одной из его сторон расположены два отверстия для фитингов с резьбой G1/4, закрытые пластиковыми пробками.

Фитинги в отверстия вворачиваются без каких-либо инструментов и особых усилий.

Общее качество сборки радиатора, даже каждой его мельчайшей детали находится на самом высоком уровне и оставляет крайне приятное впечатление. Остаётся добавить, что радиатор рассчитан на давление 1 бар, и что при отдельной покупке EK-CoolStream PE 240 (Dual) рекомендован в продажу по цене 54,09 евро.

⇡#Вентиляторы EK-Vardar F3-120

Система жидкостного охлаждения комплектуется двумя новыми вентиляторами EK-Vardar F3-120 типоразмера 120 × 120 × 25 мм. Как и все остальные компоненты, они запечатаны в отдельные коробочки, оформленные в фирменном стиле компании.

На упаковке приведены технические характеристики и наименование компании-производителя, а в комплекте поставки нет ничего, кроме самих вентиляторов.

EK-Vardar F3-120 выглядят вполне обычно, напоминая всем известные Scythe Gentle Typhoon 120, — они состоят из чёрной рамки и серой семилопастной крыльчатки, закреплённой на трёх овальных и одной широкой кабельной стойках.

Данная модель разрабатывалась специально для плотного радиатора EK-CoolStream PE 240 (Dual), поэтому разработчики EK-Vardar F3-120 ставили во главу угла высокое статическое давление. Добиться этого удалось за счёт сильно изогнутых лопастей с большим углом атаки, дополнительного изгиба их на торцах, а также гладкой внутренней поверхности рамки.

В результате заявленный уровень статического давления при максимальной скорости 1850 об/мин может достигать 2,24 мм H₂O, что действительно очень неплохо для 120-мм вентилятора. При этом разработчикам удалось обеспечить низкий для таких скоростей уровень шума 29,5 дБА, и по этому показателю EKWB даже приводит сравнительный график, где EK-Vardar F3-120 выглядит убедительнее конкурентов.

На сайте компании даже опубликовано видео, наглядно демонстрирующее возможности новых вентиляторов.

Скорость вращения крыльчаток вентиляторов регулируется посредством широтно-импульсной модуляции, но нижняя граница скорости в характеристиках не указана. В комплекте имеется Y-кабель для подключения двух вентиляторов к одному разъёму материнской платы. Максимальный воздушный поток, указанный в характеристиках вентиляторов, составляет 63 CFM для каждого.

Под бумажной наклейкой статора находится двойной подшипник качения с нормативным сроком службы не менее 50 000 часов, или более 5,7 года непрерывной работы.

Согласно электрическим характеристикам, максимальное энергопотребление каждого EK-Vardar F3-120 не должно превышать 1,44 Вт, что и подтвердилось результатами наших измерений. Стартовое напряжение оказалось равно 7,3 В. Длина кабелей без учёта переходника составляет 300 мм. При отдельной покупке каждый такой вентилятор будет стоить 12,25 евро.

Закрепление вентиляторов на радиаторе осуществляется винтами двух типов. Можно приворачивать вентиляторы длинными винтами через рамку, а можно использовать короткие винты с внутренней стороны рамки вентилятора.

В последнем случае радиатор с вентиляторами можно будет закрепить на корпусе системного блока обычными «саморезами».

⇡#Водоблок EK-Supremacy MX

Следующим компонентом системы EK-KIT L240 (R2.0) является новый универсальный водоблок EK-Supremacy MX UNI. Он запечатан в отдельную коробочку, оформленную в общем стиле, с описанием ключевых особенностей и перечислением технических характеристик.

В комплект поставки водоблока входят три усилительные пластины разных типов, одна сменная прижимная пластина для процессоров AMD, набор шпилек, винтов и пружин, три сменных ламели для водоблока, а также инструкция по сборке и установке.

Входит в комплект и 1 грамм высокоэффективной термопасты EK-TIM Ectotherm в шприце. Теплопроводность данной термопасты, если верить по характеристикам, составляет 8,5 Вт·м/К, что выше, чем у регулярно используемой нами ARCTIC MX-4.

Водоблок внутри коробки дополнительно запечатан в полиэтиленовый пакет с фирменной пломбой EKWB. Внешне и конструктивно новый водоблок практически не отличается от протестированного нами ранее EK-Supremacy, но имеет непрозрачную акриловую крышку.

Сверху на крышке видны два отверстия для фитингов, а в углу размещён логотип компании-производителя.

Размеры водоблока составляют 64 × 64 × 22 мм, а весит он 177 граммов.

На основание водоблока приклеена бумажная наклейка, оберегающая его от случайных царапин и повреждений. Качество обработки контактной поверхности основания безупречное.

Ровность контактной поверхности также идеальная, вместе с высоким усилием прижима даже на выпуклом теплораспределителе нашего процессора конструктива LGA2011 она обеспечила идеальный отпечаток.

С конструкцией EK-Supremacy MX можно ознакомиться по следующей схеме.

Однако одной только схемой мы не ограничились и разобрали водоблок по частям.

Водоблок состоит из медного основания, стальной анодированной пластины, посредством которой и осуществляется прижим, двух силиконовых прокладок и акриловой крышки. Последняя имеет регулируемую высоту центральной впускной секции. Между крышкой и медным основанием через дополнительную прокладку устанавливаются ламели разной толщины. По-умолчанию водоблок оснащён ламелью под номером J1 толщиной 0,8 мм, но для процессоров конструктива LGA115Х/775 рекомендуется поменять её на ламель номер J2 толщиной 1,0 мм, а для процессоров конструктива LGA2011(v3) необходимо применять самую тонкую версию этой пластинки – с номером J3/J4 и толщиной всего 0,7 мм. Данными пластинками регулируется высота подачи охлаждающей жидкости в рабочее тело водоблока и площадь концентрации хладагента на входе в рёбра водоблока.

Сама структура медного водоблока микроканальная, с минимальным расстоянием между тонкими медными рёбрами.

Диаметр резьбы для фитингов здесь такой же – G1/4.

Важно не перепутать при сборке, что впускной фитинг находится ближе к центру водоблока, а выпускной – у его края.

Добавим, что при отдельной покупке EK-Supremacy MX будет стоить 36,84 евро.

⇡#Помпа с резервуаром EK-XRES 100 DDC MX 3.2 PWM

Если в прежних системах жидкостного охлаждения EKWB помпа и резервуар являлись отдельными компонентами, что в новой EK-KIT L240 (R2.0) разработчики решили совместить данные компоненты в один, несколько упростив тем самым процедуру сборки системы для пользователей. Теперь система комплектуется компонентом с длинным названием EK-XRES 100 DDC MX 3.2 PWM, объединившим в себе высокопроизводительную помпу EK-XTOP DDC 3.2 PWM Elite и резервуар EK-XRES 100 DDC MX.

Данный компонент запечатан в отдельной картонной коробочке с уже привычным оформлением.

В комплекте поставки находятся винты двух типов, шайбы, г-образный ключ, и инструкция по установке, которую также можно скачать с официального сайта.

Кроме того, в комплект входит универсальное крепление для помпы на 120-мм вентилятор EK-UNI Pump Holder, а к резервуару прилагается сеточка.

Установленная в нижней части компонента помпа является самой мощной из выпускаемых компанией EKWB. Её производительность заявлена на отметке 1000 литров в час, а высота подъёма жидкости может достигать 5,2 метра.

При напряжении 12 В и силе тока 1,8 А максимальное энергопотребление помпы может достигать 18 Вт, но это только на предельной мощности. А вот уровень шума помпы в характеристиках не указан, зато заявленный срок службы керамического подшипника составляет не менее 50 000 часов, или более пяти с половиной лет непрерывной работы. Отметим, что максимальная температура прокачиваемой помпой жидкости не должна превышать 60 градусов Цельсия, но с такой системой, как у EKWB, до этого точно не дойдёт.

Резервуар, выполненный из высококачественного акрила, имеет диаметр 60 мм и высоту 100 мм. Сверху он закрыт пластиковой крышкой с резьбой.

На основании помпы есть прорезиненные ножки, снижающие вибрации и уменьшающие уровень шума.

Входные и выходные отверстия под фитинги на помпе подписаны.

Подключается помпа к разъёму PATA-типа блока питания, а также к четырёхконтактному разъёму процессорного вентилятора на материнской плате для мониторинга и ШИМ-регулировки скорости ротора.

При отдельной покупке данный компонент стоит 87,66 евро, являясь самым дорогим в системе EK-KIT L240 (R2.0).

⇡#Совместимость и установка

Поскольку теперь в системе жидкостного охлаждения объединены помпа и резервуар, то процедура сборки несколько упростилась. В помощь сборщикам – подробная пошаговая инструкция, поэтому сборка и установка системы не должна вызвать затруднений даже у неопытных пользователей. Примечательно, что для сборки системы не потребуется никаких дополнительных инструментов – фитинги и прижимные винты водоблока заворачиваются руками, а вентиляторы к радиатору крепятся входящим в комплект г-образным ключиком. Разве что сам радиатор нужно будет закрепить где-то в корпусе системного блока, но этот вариант индивидуален у каждого пользователя, поэтому в EKWB не стали включать в комплект какое-либо крепление для этой цели.

Мы же вовсе не стали устанавливать систему в корпус, в первую очередь для того, чтобы сравнить её с недавно протестированной системой Corsair Hydro Series H110i GT. Поэтому EK-KIT L240 (R2.0) была размещена рядом с корпусом, на коробке компании-конкурента.

Система тестировалась в двух вариантах. В первом случае в контуре СЖО был только процессорный водоблок.

Во втором мы включали в контур уже знакомую вам видеокарту ASUS ROG Poseidon GTX 980 Ti с гибридной системой охлаждения DirectCU H₂O.

Последовательность соединений компонентов системы жидкостного охлаждения хорошо видна на фото выше, поэтому мы сразу переходим к тестовой конфигурации с методикой и далее к результатам тестирования.
