p class="p1">Новый набор логики Intel – чипсет Z170 Express – продолжает занимать всё большую долю рынка. К настоящему времени мы уже изучили и протестировали несколько материнских плат производства ASUS, ASRock и MSI на этом чипсете, поэтому сегодня расширим «географию» наших обзоров новой моделью компании GIGA-BYTE Technology Co., Ltd., причём сразу же одной из топовых плат – Gigabyte GA-Z170X-Gaming GT.

Данная версия платы позиционируется производителем как бескомпромиссный инструмент для разгона процессора и создания игровой системы с несколькими фирменными особенностями и очевидными (в том числе и в прямом смысле этого слова) преимуществами перед продуктами данного класса от других компаний. Так это или нет, мы с вами сейчас и узнаем.

⇡#Технические характеристики и рекомендованная стоимость

Технические характеристики материнской платы Gigabyte GA-Z170X-Gaming GT приведены в таблице.

⇡#Упаковка и комплектация

Материнская плата Gigabyte GA-Z170X-Gaming GT запечатана в большую картонную коробку с пластиковой ручкой для переноски. Коробка раскрашена в чёрный, красный и белый цвета, а на её лицевой стороне приведено название компании-производителя, модели материнской платы и список её ключевых особенностей.

Традиционно более информативная обратная сторона упаковки расскажет покупателям о всех высокоскоростных интерфейсах, реализованных на плате, а также о звуковом тракте и прочих аппаратных инновациях. В нижнем левом углу приведены краткие спецификации.

Крышка на лицевой стороне коробки является откидной и открывает вид на саму плату, которую, правда, через антистатический пакет видно не очень хорошо.

Приводим мы и фото стикера коробки с серийным номером платы и перечислением всех ключевых особенностей.

В комплект поставки Gigabyte GA-Z170X-Gaming GT входят четыре SATA-кабеля с защёлками, заглушка на заднюю панель, соединительный мостик для SLI, заглушки для видеовыходов, колодки с коннекторами, наклейка с логотипом серии G1 и компакт диск с драйверами и программным обеспечением.

Кроме этого, в комплект включены подробная и краткая инструкции по настройке и эксплуатации платы.

Предоставленная нам на тесты Gigabyte GA-Z170X-Gaming GT относится к версии 1.0 и выпущена на Тайване. На плату распространяется трёхлетняя гарантия. Если в зарубежных онлайн-магазинах GA-Z170X-Gaming GT можно приобрести по цене около 300 долларов США, то в России на момент подготовки статьи цена была выше ещё примерно на 90 долларов США (около 25 500 рублей). То есть это одна из самых дорогих плат на рынке среди моделей с набором логики Intel Z170 Express, поэтому особенно интересно, за что же Gigabyte просит столь внушительную сумму?

⇡#Особенности конструкции

Gigabyte GA-Z170X-Gaming GT выполнена в форм-факторе ATX, то есть имеет стандартные размеры 305 × 244 мм. На текстолите тёмного цвета распаяны элементы, накрытые преимущественно белыми радиаторами с алыми надписями и полосками, которые вкупе с красными PCI-Express-слотами и парой красных слотов оперативной памяти создают привлекательный внешне контраст.

В то же время на обратной стороне платы отметить что-либо интересное с точки зрения дизайна совершенно невозможно, что, впрочем, вполне логично, ведь эту сторону, как правило, никто после установки не видит.

На заднюю панель Gigabyte GA-Z170X-Gaming GT выведены (слева направо): универсальный разъём PS/2, два порта USB 3.0, порты DisplayPort и HDMI; 2 порта USB 3.0/2.0; LAN-розетка RJ-45 (LAN2) и порт USB 3.1 Type-С; LAN-розетка RJ-45 (LAN1) и 2 порта USB 3.0/2.0; порт USB 3.1 Type-А; оптический S/P-DIF выход и пять аудиоразъёмов (Line In/Mic In, Line Out, Center/Subwoofer Speaker Out, Rear Speaker Out, Headphone/Speaker Out).

Отличительной и на данный момент уникальной особенностью интерфейсной панели Gigabyte GA-Z170X-Gaming GT является очень красивая подсветка. Выглядит она примерно так (на фото приведена панель другой платы):

Данная подсветка не только создает поистине завораживающий вид, но и приносит пользу с практической точки зрения — упрощает подключение кабелей к разъёмам в ночное время.

Все разъёмы и коннекторы на материнской плате можно посмотреть на следующей схеме из инструкции по эксплуатации.

Чтобы детально изучить все компоненты печатной платы Gigabyte GA-Z170X-Gaming GT, снимаем с неё радиаторы и декоративный пластиковый кожух.

Компоновку платы Gigabyte можно назвать классической, ничего явно бросающегося в глаза и экстраординарного внешне не видно. Тем не менее плата действительно получилась в достаточной степени интересной и необычной. Впрочем, обо всём по порядку.

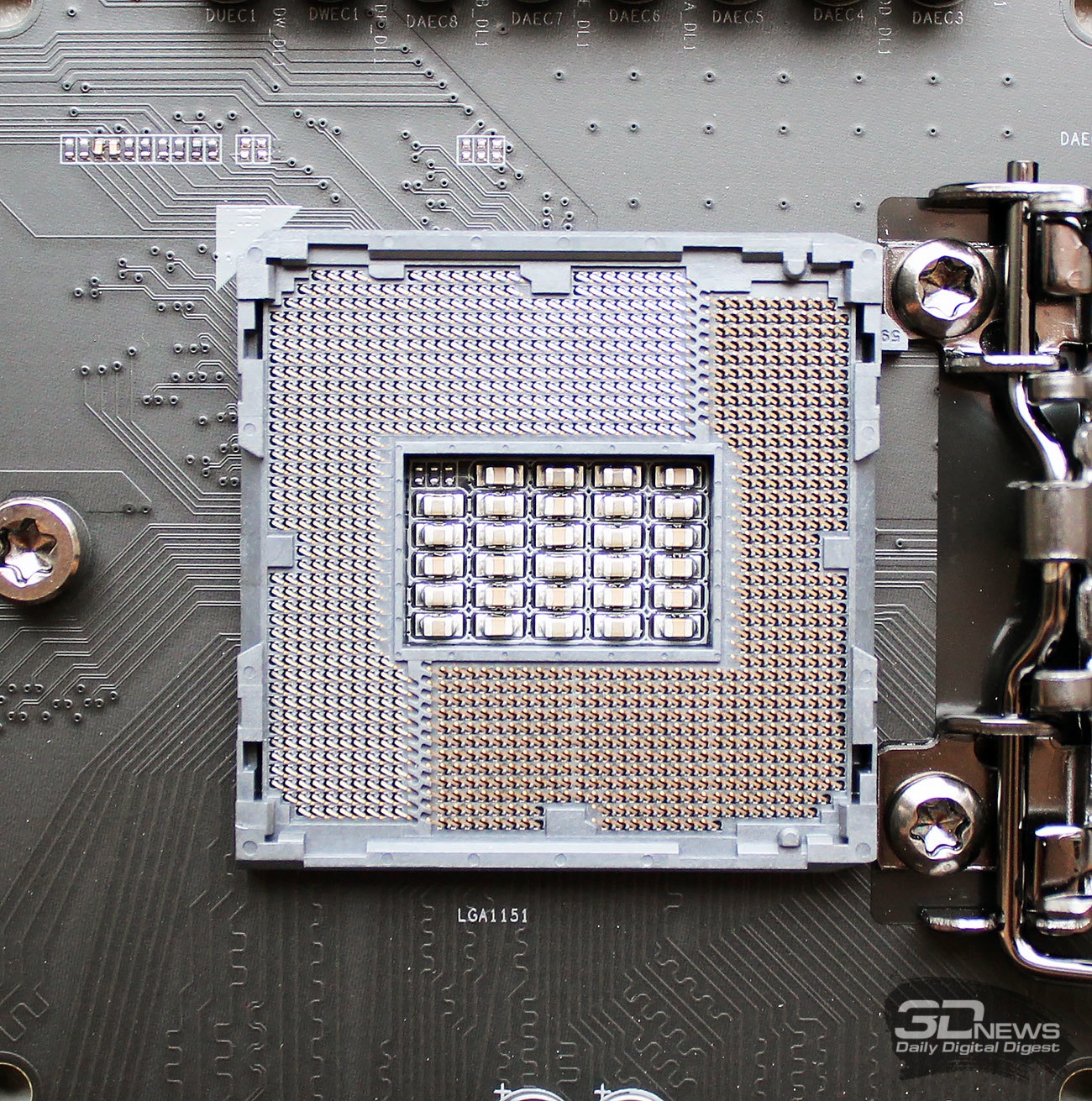

Несмотря на тот факт, что многие производители материнских плат на чипсете Intel Z170 Express не посчитали нужным усиливать/защищать контакты процессорного разъёма LGA1151, напылив на них 15-мкм слой золота, как это сделано практически повсеместно на платах с разъёмом LGA2011-v3, в Gigabyte не стали экономить на этом и покрыли контакты разъёма GA-Z170X-Gaming GT золотым напылением.

Разумеется, практическую пользую от этого подавляющее большинство пользователей или даже оверклокеров почти наверняка не ощутят, однако такое отношение производителя к своей продукции не может не радовать. Как говорится, мелочь, а приятно! Добавим, что список совместимых с платой процессоров приведён на официальной странице и включает в себя все выпускаемые модели Intel Skylake S.

На Gigabyte GA-Z170X-Gaming GT реализована четырнадцатифазная система питания процессора, в составе которой применены твердотельные конденсаторы категории Durable Black с чрезвычайно низким эквивалентным последовательным сопротивлением (ESR) и заявленным сроком службы при повышенных температурах не менее 10 000 часов.

За управление питанием процессора отвечают два PWM-контроллера IR 35201 производства International Rectifier.

Чипсет Intel Z170 Express накрыт небольшим алюминиевым радиатором, с которым контактирует через термопрокладку.

Материнская плата Gigabyte оснащается четырьмя слотами DIMM для оперативной памяти стандарта DDR4 с возможностью работы в двухканальном режиме.

Согласно спецификациям, на Gigabyte GA-Z170X-Gaming GT можно установить четыре модуля памяти суммарным объёмом 64 Гбайт с частотами 3866(O.C.)/ 3733(O.C.)/ 3666(O.C.)/ 3600(O.C.)/ 3466(O.C.)/ 3400(O.C.)/ 3333(O.C.)/ 3300(O.C.)/ 3200(O.C.)/ 3000(O.C.)/ 2800(O.C.)/ 2666(O.C.)/ 2400(O.C.)/ 2133 МГц и поддержкой XMP-профилей (Extreme Memory Profile) версии 2.0. Ознакомиться со списком официально поддерживаемых модулей памяти можно на странице платы.

За управление питанием отвечают два контроллера IR 3570A того же производителя, что и у процессорных контроллеров.

Для обеспечения питания материнской платы Gigabyte на ней распаяны стандартные 24-контактный и 8-контактный разъёмы, размещённые на своих стандартных местах.

Защёлки на этих разъёмах сориентированы наружу, так что отключать от них кабели питания должно быть просто. Дополнительных разъёмов для питания графических карт на плате не предусмотрено.

Gigabyte GA-Z170X-Gaming GT имеет сразу шесть слотов PCI Express 3.0.

Три красных слота, усиленные дополнительной оболочкой из алюминия, физически представляют собой PCI Express x16 и поддерживают мультипроцессорные технологии, правда, со всеми ограничениями, вытекающими из скромных игровых возможностей чипсета Intel Z170 Express. Мы имеем в виду возможность работы трёх видеокарт AMD или NVIDIA только в режиме x8/x8/х4, двух – в режиме x8/x8 и лишь одной в полноценном x16. Добавим также, что при установке твердотельного накопителя в разъём M.2 третий PCI Express x16(x4) слот окажется недоступным.

За переключение линий PCI Express между разъёмами отвечают коммутаторы ASM1480 производства ASMedia Technology Inc.

Пожалуй, здесь же уместно будет сказать и о ещё одной микросхеме, связанной с видеоподсистемой. Речь идёт о MegaChips MCDP2800BB, посредством которой на плате реализован видеовыход HDMI версии 2.0.

Gigabyte GA-Z170X-Gaming GT оснащена сразу восемью портами SATA III с пропускной способностью до 6 Гбит/с, шесть из которых реализованы возможностями чипсета.

Два дополнительных порта реализованы посредством контроллера ASMedia ASM1061.

Кроме этого, к плате можно подключить сразу три носителя с интерфейсом SATA Express третьего поколения с пропускной способностью до 16 Гбит/с. Традиционно поддерживается создание массивов уровней RAID 0, RAID 1, RAID 5 и RAID 10, а также технологии Intel Rapid Storage и Intel Smart Response, NCQ, AHCI и Hot Plug.

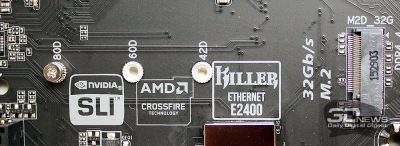

В дополнение к этому на Gigabyte GA-Z170X-Gaming GT распаяны два высокоскоростных разъёма Ultra M.2 с пропускной способностью до 32 Гбайт/с каждый.

То есть из двух накопителей формата M.2 можно создать RAID-массив уровня 0 или 1. Отметим, что плата Gigabyte позволяет установить накопители типоразмеров 2242/2260/2280.

Сетевой интерфейс на Gigabyte GA-Z170X-Gaming GT реализован сразу двумя гигабитными контроллерами. В первую очередь это Killer E2400 производства Rivet Networks.

Поддержка технологии Advanced Stream Detect версии 2.0, по заявлениям разработчиков, позволяет Killer E2400 на 50 % эффективнее снижать задержки при передаче данных, что особенно важно в сетевых играх. Вторым сетевым контроллером является Intel i219V.

Как и у многих других материнских плат на чипсете Intel Z170 Express, поддержка USB на Gigabyte GA-Z170X-Gaming GT реализована как возможностями чипсета, так и дополнительными контроллерами. Посредством Intel Z170 Express поддерживаются пять портов USB 3.0/2.0, выведенные на заднюю панель, и четыре порта USB 2.0/1.1, подключаемые к разъёмам на плате. К плате можно дополнительно подсоединить и четыре высокоскоростных порта USB 3.1/3.0/2.0, реализованных с помощью USB-хаба Renesas µPD720210.

Кроме этого, есть два порта USB 3.1/3.0/2.0 (Type-C и Type-А), выведенные на заднюю панель и реализованные контроллером Intel Alpine Ridge с поддержкой интерфейса Thunderbolt 3 и пропускной способностью до 40 Гбит/с:

Правда, для их работы задействуются 4 линии PCI Express 3.0, столь дефицитные в Intel Z170 Express.

Сразу три микросхемы производстве ITE сгруппированы в одной зоне платы. Чип IT8628E отвечает за управление вентиляторами, COM-портом и комбинированным разъёмом PS/2, миниатюрный IT8792E – за мониторинг, а IT8951E – за фирменную технологию Gigabyte Q-Flash Plus (возможность прошивки BIOS с флешки без процессора).

Под стать другим компонентам Gigabyte GA-Z170X-Gaming GT и звуковой тракт. Вместо наиболее популярного Realtek ALC1150 плата оснащена игровой аудиоподсистемой Creative SoundCore 3D с четырёхядерным чипом Creative, минимизирующим нагрузку на центральный процессор.

Аппаратно аудиотракт не только изолирован от других компонентов материнской платы токонепроводящей полоской текстолита, но и имеет позолоченные «аудиофильские» конденсаторы Nichicon Fine Gold Series, а также два операционных усилителя TI Burr Brown OPA2134 (с возможностью замены их другими).

Всё это «щедро сдобрено» фирменным программным обеспечением Creative SBX PROSTUDIO Audio Suite, позволяющим «усилить общее впечатление от просмотра фильмов, прослушивания музыкальных композиций и звуковых спецэффектов в играх».

На верхнем правом краю платы размещены пять кнопок и индикатор. Кнопками реализована возможность включения платы, сброса, очистки CMOS, автоматического разгона и включение некоего ECO (по всей видимости, имеется ввиду активация режима энергосбережения).

С верхнего торца модулей памяти можно обнаружить восемь пар точек для измерения напряжений, что наверняка будет полезно оверклокерам-экстремалам.

На нижней границе текстолита платы расположены вполне привычные коннекторы: аудиоразъёмы, COM-порт, дополнительные USB-разъёмы, четырёхконтактный разъём для вентилятора, площадка контактов для кабелей к передней панели.

Кроме этого, там же можно найти два переключателя для усиления аудиосигналов и переключатели BIOS. Также добавим, что на Gigabyte GA-Z170X-Gaming GT есть пять разъёмов для корпусных/процессорных вентиляторов с поддержкой широтно-импульсной модуляции.

Отметим и достаточно простые радиаторы для охлаждения чипсета и силовых цепей процессора.

Прикладываем к обзору материнской платы Gigabyte инструкцию по эксплуатации и переходим к знакомству с её BIOS.
