Кроме того, в нижней части платы распаян разъём PATA-типа для обеспечения дополнительным питанием установленных в плату видеокарт в составе мультипроцессорных графических конфигураций CrossFireX и SLI-тандемов.

Как и большинство материнских плат на чипсете Intel Z170 Express, ASUS Maximus VIII Extreme оснащается четырьмя слотами DIMM для оперативной памяти стандарта DDR4 SDRAM с возможностью работы в двухканальном режиме.

В эти слоты можно установить четыре модуля памяти суммарным объёмом 64 гигабайта с частотами от 2133 до 3866 МГц и поддержкой XMP-профилей (Extreme Memory Profile). Перечень сертифицированных для платы модулей памяти приведён на странице платы.

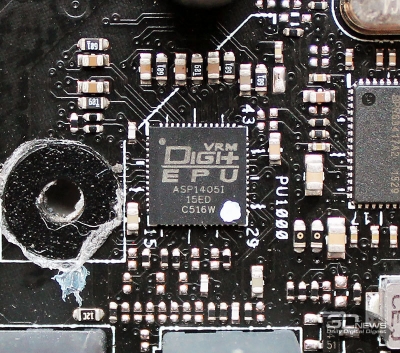

В качестве контроллера оперативной памяти на плате выступает чип DIGI+ ASP1103.

Приведём мы и фото совершенно стандартного чипсета Intel Z170 Express без радиатора и термопасты.

На ASUS Maximus VIII Extreme размещены три слота PCI Express 3.0 x16, один PCI Express 3.0 x4 и два PCI Express 3.0 x1.

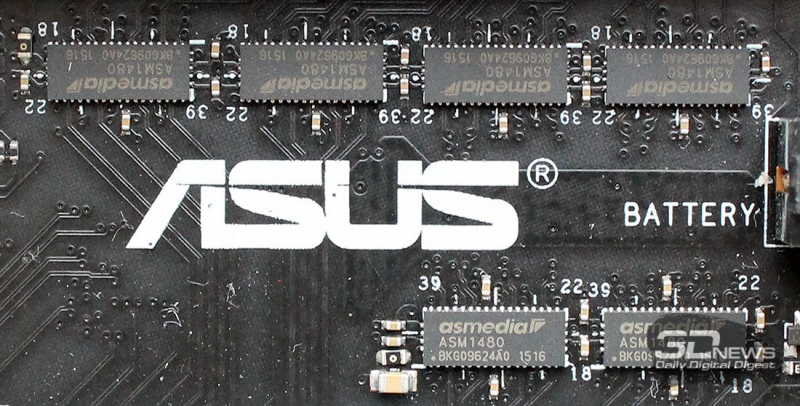

Поддерживаются мультипроцессорные технологии AMD CrossFireX и NVIDIA SLI, однако нужно иметь в виду, что видеокарты будут работать в слотах в режимах x16, x8/x8, x8/x8/x4 или x4/x4/x4/x4 (только для CrossFireX). Коммутируют линии PCI Express контроллеры ASM1480.

В свою очередь, за порты PCI Express x1 на плате отвечает коммутатор ASMedia ASM1187e.

Рядом с выходами платы можно обнаружить контроллер Intel DSL6540 Thunderbolt 3, обеспечивающий работу одноимённого высокоскоростного интерфейса с пропускной способностью до 40 Гбит/с.

Чуть выше можно увидеть микросхему гигабитного сетевого контроллера Intel I219V с поддержкой технологий GameFirst и Anti-surge LANGuard. Причём последняя – не просто маркетинговое название, а аппаратная защита разъёма от статического электричества (в 1,9 раза) и скачков напряжения (в 2,5 раза). Кроме этого (раз уж коснулись сетевых интерфейсов), стоит отметить, что плата оснащена двухдиапазонным модулем Wi-Fi 802.11 a/b/g/n/ac с пропускной способностью до 1300 Мбит/с и Bluetooth V4.0.

У ASUS Maximus VIII Extreme сразу восемь портов SATA III с пропускной способностью до 6 Гбит/с, из которых шесть реализованы возможностями чипсета Intel Z170 Express и четыре входят в состав двух скоростных портов SATA Express.

Как обычно, поддерживается создание массивов уровней RAID 0, 1, 5, 10, а также технологии Intel Rapid Storage и Intel Smart Response, NCQ, AHCI и Hot Plug. Слева от разъёмов SATA Express виден порт U.2 с пропускной способностью до 32 Гбит/с.

Дополнительные порты SATA III реализованы посредством контроллера ASMedia ASM1061.

Кроме всего перечисленного, у ASUS Maximus VIII Extreme есть высокоскоростной разъём M.2 с пропускной способностью до 32 Гбит/с.

Данный разъём размещён на плате очень удачно, поэтому поддерживаются накопители типоразмеров 2242/2260/2280/22110 (в том числе и ввиду увеличенной ширины платы).

Более чем достаточное количество портов USB – 16 — на ASUS Maximus VIII Extreme реализовано возможностями чипсета Intel Z170 Express . Из них 8 портов являются USB 3.0/2.0 (4 – на задней панели и 4 подключаются к соответствующим разъёмам на системной плате), 6 портов USB 2.0/1.1 (все подключаются к соответствующим разъёмам на системной плате) и 2 порта USB 3.1 (Type A и Type C, оба порта на задней панели платы). Ещё два высокоскоростных порта USB 3.1 (Type A) реализованы контроллером ASMedia ASM1142 и выведены на заднюю панель.

Функции Super I/O на плате выполняет контроллер Nuvoton NCT6793D.

Он отвечает за управление вентиляторами, комбинированным разъёмом PS/2 и отдельные функции мониторинга. Неподалёку можно увидеть фирменные контроллеры ASUS ROG и TPU, отвечающие за оверклокинг.

Под стать всем прочим возможностям ASUS Maximus VIII Extreme и звук. Плата оснащена 8-канальным HD-аудиокодеком ROG SupremeFX 2015.

Из ключевых особенностей данного звука выделим ЦАП ES9023P, операционный усилитель для наушников TI RC4580 2VRMS, аудиофильские конденсаторы премиум-класса Nichicon и прочие достоинства, включая изолированную от электрических наводок «аудиозону» на текстолите платы.

Не будем забывать и про позолоченные разъёмы выходов, а также фирменное программное обеспечение Sonic Studio II.

В правом верхнем углу платы сгруппированы кнопки и переключатели для оверклокинга.

Как видим, здесь есть всё необходимое для разгона процессора или оперативной памяти, а также контактные площадки для измерения напряжений и индикатор POST-кодов. Помогут разгону и несколько светодиодов, раскиданных по текстолиту платы и сигнализирующих о разных стадиях загрузки системы.

В нижней части платы размещены аудиоразъёмы для передней панели, PATA-разъём для дополнительного питания, разъём ROG extension, пара разъёмов USB 2.0, коннектор для внешней панели управления вентиляторами, кнопка переключения режимов работы SLI/CFX, переключатель BIOS, разъёмы для корпусных вентиляторов и коннекторы передней панели корпуса системного блока.

Всего по просторам текстолита ASUS Maximus VIII Extreme распределены шесть четырёхконтактных разъёмов для вентиляторов с ШИМ-управлением и один разъём для помпы системы жидкостного охлаждения (способен подавать ток увеличенной мощности).

Кроме этого, на отдельной плате расширения можно задействовать ещё три вентилятора и три термодатчика (плюсом к семи сенсорам непосредственно на плате). Ну чем не мечта оверклокера?

Флагманская материнская плата ASUS оснащена двумя микросхемами BIOS со светодиодами.

Удобная, кстати, штука – сразу видно, с какой микросхемы BIOS плата работает, а какую использует в качестве резервной. Контроллер BIOS расположен чуть выше, в микросхеме с маркировкой A1 1314-A2 1449.

Система охлаждения компонентов платы достаточно тривиальна: на силовых цепях питания процессора установлен радиатор с тепловой трубкой и дополнительной секцией радиатора, а чипсет охлаждается обычным плоским радиатором.

Последний оснащён подсветкой логотипа ROG, меняющей цвет в зависимости от температуры процессора!

Причём всё это ещё и настраивается через программное обеспечение ASUS, вплоть до звуковых эффектов. Получилось и красиво, и функционально!

Отдельно стоит отметить специальную панель для оверклокинга ASUS OC Panel II. Она комплектуется ROG-стилизованной пластиковой рамкой для встраивания в пятидюймовый отсек системного блока, но и имеет подставку для простой установки на столе.

В общем, кому как удобно, хотя в Сети есть жалобы пользователей таких панелей на короткий кабель подключения и его чрезмерную жёсткость. Органы управления вынесены на лицевую сторону панели, также есть по паре кнопок с обеих сторон 2,6-дюймового дисплея OC Panel II.

Под пластиковой крышкой панели на отдельной плате продублированы инструменты для оверклокинга, которые есть и на плате, просто панель открывает к ним быстрый и удобный доступ без необходимости залезать в корпус системного блока.

Вот какие функции может выполнять OC Panel II.

В заключение обзорной части статьи приведём ссылку на инструкцию по эксплуатации ASUS Maximus VIII Extreme, и переходим к знакомству с BIOS этой впечатляющей системной платы.
