p>Как и предшественник, от которого новинка не сильно отличается по дизайну, Zalman Z11 Neo выполнен в формате Mid Tower. Он позволяет устанавливать материнские платы форм-фактора до ATX включительно и до восьми накопителей. Одним из главных преимуществ этого корпуса обещает стать система охлаждения: Z11 Neo позволяет разместить восемь вентиляторов, пять из которых уже установлены производителем. Последнее выглядит особенно щедро.

⇡#Упаковка и комплектация

Zalman Z11 Neo упакован в простенько оформленную картонную коробку средних размеров. Ее габариты (Ш × В × Г): 295 × 590 × 570 мм. Измеренная масса брутто составила 9,3 кг.

Оформление упаковки типичное для Zalman: изображение корпуса, конструктивные особенности и ТТХ (русский язык в описании присутствует). Вырезы по бокам выполняют функцию ручек для переноски. Внутри коробки корпус упакован в прозрачный полиэтилен и зажат между двумя пенопластовыми демпферами-фиксаторами.

Аксессуары находятся в прозрачном пакете из довольно толстого полиэтилена с застежкой-молнией.

В нем расположились винты и другие крепежные приспособления, есть даже 300-мм удлинитель провода питания процессора. Здесь же можно найти руководство пользователя, написанное на английском и корейском языках. Русский язык в мануале отсутствует.

Комплект поставки Zalman Z11 Neo включает следующее:



⇡#Внешний вид

Zalman Z11 Neo поставляется на рынок в единственной цветовой вариации – Black (полностью черный цвет). Снаружи корпус окрашен шершавой на ощупь черной матовой краской, отпечатки от пальцев на ней почти не заметны.

Габариты корпуса составляют 205 мм в ширину, 465 мм в высоту и 515 мм в глубину. Масса – 7,7 килограмма.

Внешне Z11 Neo похорошел по сравнению с простым Z11. Дизайн остался похожим, и все же более привлекательным благодаря появившейся округлости. Множество ломанных острых линий сменились в Zalman Z11 Neo выпуклыми поверхностями, корпус стал выглядеть еще более объемным.

Материал изготовления Zalman Z11 Neo – холоднокатаная сталь, измеренная толщина которой составила 0,6 мм (без учета краски). Из пластика выполнены фронтальная и верхняя накладные панели, а также боковые воздухозаборники, с помощью которых создатели пытались придать корпусу некое сходство со спортивными автомобилями.

Значительные изменения коснулись дизайна фронтальной панели. В Z11 Neo она выглядит монолитной, отшлифованной под металл.

Единственный 5,25-дюймовый отсек для оптического привода закрыт сдвижной шторкой.

Вентиляционные решетки воздухозаборников, которые в простом Z11 выглядели как горизонтальные длинные щели, сменились на более приятную на вид мелкоячеистую стальную сетку. В целом в плане дизайна производитель сделал шаг вперед.

Левая боковая панель наделена значительно выступающим наружу пятиугольным тонированным прозрачным акриловым окном. Срезы на окне напоминают грани на камне, смотрится красиво и стильно. Размеры окна немного увеличились по сравнению с тем, что было в простом Z11, теперь в корпусе просматривается больше внутреннего пространства. Разглядеть внутреннее убранство через тонированное окно сложно, но можно. Желательно наличие внутренней подсветки (по умолчанию она есть – синее свечение от верхнего вентилятора).



Правая боковина лишена выступов, если не считать накладки с воздухозаборником. Каждая боковая панель удерживается парой винтов с накатанной пластиковой головкой и снимается сдвигом назад.

Тыльная сторона Zalman Z11 Neo соответствует общепринятым стандартам, ничем не выделяясь: отсек для блока питания, семь слотов расширения, закрытые одноразовыми перфорированным заглушками (одна заглушка в комплекте съемная), вырез под I/O-заглушку материнской платы, посадочное место для вытяжного вентилятора и два обрезиненных отверстия для вывода шлангов системы жидкостного охлаждения.

Сверху Zalman Z11 Neo похож панцирь жука. Панель набрана из пяти больших чешуек, сделанных из полупрозрачного матового пластика, которые расположены под углом примерно 20 градусов. Под ними – два посадочных места для вентиляторов.

С помощью такого строения создатели хотели закрыть верхнюю часть от попадания внутрь корпуса пыли при выключенных вентиляторах, а также направить воздушный поток назад, а вместе с ним – и шум, когда вентиляторы включены. Кроме того, за счет отсутствия мелких ячеек снижается сопротивление воздушному потоку.

Все органы управления вынесены в переднюю часть верхней панели. Здесь ничего необычного, все выглядит так, как и положено: кнопка включения ПК, кнопка сброса, по два порта USB 3.0 и 2.0 и пара стандартных аудиогнезд.



В углубление можно что-то положить, например, флешку или телефон. Но смущает его глянцевая поверхность — наверняка она быстро поцарапается.

Нижняя панель Zalman Z11 Neo оборудована двумя вентиляционными решетками: задняя для блока питания, центральная для нижнего вентилятора. Обе закрыты съемными противопылевыми фильтрами из мягкого пластика.

Опорой корпусу служат четыре широкие пластиковые ножки, расположенные по периметру днища и поднимающие корпус на высоту 18 мм от поверхности. Снизу ножки оснащены резиновыми прокладками.

Со внешним видом корпуса мы познакомились — теперь перейдем к изучению его внутреннего строения.

⇡#Внутреннее строение

Внутри Zalman Z11 Neo имеет идентичный наружному окрас – матовый черный. Компоновка относительно других “башен” ничем особым не выделяется, однако от простого Z11 корпус имеет пару отличий. В первую очередь это касается корзин для накопителей: в Z11 Neo они обе съемные и взаимозаменяемые. Корзина для 5,25-дюймовых устройств в Z11 Neo получила три отсека, то есть на два отсека меньше, чем в модели Z11.

Система скрытой укладки проводов нареканий не вызывает. Все необходимые отверстия имеются, а свободного места за поддоном системной платы хватает — от 18 до 25 мм. Вырез для доступа к крепежной крестовине кулера CPU имеется, причем он довольно больших размеров.

Zalman Z11 Neo позволяет разместить восемь накопителей типоразмера 3,5 или 2,5 дюйма и один SSD-накопитель за поддоном системной платы. Шесть HDD располагаются в двух вышеупомянутых корзинах, по три накопителя в каждой. Еще два можно установить в 5,25-дюймовые отсеки через специальные переходники.

Касательно корзин: в Z11 Neo они не только съемные, но и взаимозаменяемые. Так, можно удалить верхнюю корзину, оставив нижнюю. Можно сделать наоборот, а можно вообще демонтировать обе корзины.

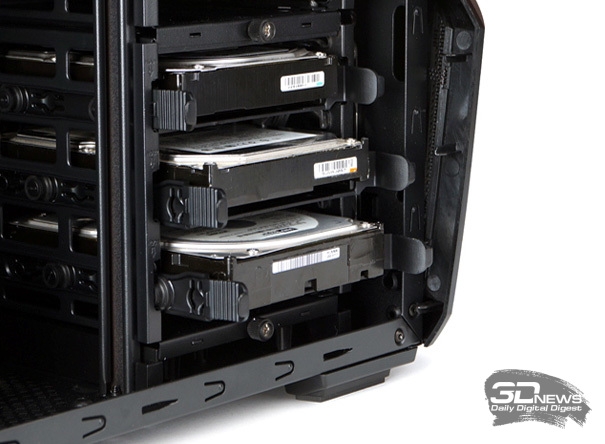

В корзину накопители устанавливаются на салазках, изначально оборудованных антивибрационными прокладками, и в результате оказываются ориентированы поперек корпуса.

Прикручивать ничего не требуется, крепления в салазках безвинтовые и очень удобные.

Далее собранная конструкция задвигается в отсек до щелчка.

Накопители в 5,25-дюймовых отсеках располагаются продольно и требуют фиксации винтами, причем как самого накопителя к переходнику, так и переходника к корзине. Это, конечно, неудобно, да и антивибрационное крепление здесь не предусмотрено. Это место больше подойдет для жестких дисков в шумоизолированных боксах.

Внешнее 5,25-дюймовое устройство в Zalman Z11 Neo можно установить только одно. Фиксируется оно при помощи обычных винтов из комплекта.

Блок питания размещается в нижней части корпуса на выгнутых из днища подставках, оборудованных резиновыми прокладками. Его можно установить вентилятором как вниз, так и вверх.

Длина блока питания может быть 160 или 140 мм — в зависимости от того, какого размера установлен нижний вентилятор — 120 или 140 мм. Если вентилятор отсутствует, длина БП ограничена только расстоянием до корзины для накопителей, оно составляет 295 мм.

Zalman Z11 Neo совместим с материнскими платами наиболее распространенных форм-факторов — ATX, Micro-ATX и Mini-ITX. Плата устанавливается стандартным способом на семимиллиметровые стойки, четыре из которых изначально вкручены в поддон.

Если верхняя корзина для HDD находится на своем месте, она ограничивает максимальную длину устанавливаемой видеокарты — не более 270 мм. Если корзину демонтировать, максимальная длина видеокарты увеличивается до 400 мм. Также при установке графического адаптера может потребоваться снятие стойки корзин HDD, которая прикручена парой винтов (сверху и снизу). В нашем случае к этому прибегать не пришлось.

Максимальная высота процессорного охладителя составляет 163 мм. Выступ бокового окна может дать еще около 10 мм — это стоит учесть при выборе CPU-кулера для Zalman Z11 Neo.

Сборка системы в Zalman Z11 Neo затруднений не вызывает, компоненты устанавливаются и подключаются быстро и просто.

С прокладкой проводов за поддоном платы проблем также нет, а провод питания процессора ATX12V пролезает через предназначенное для него отверстие абсолютно свободно (в модели Z11 с этим были проблемы). И касательно крепежной крестовины кулера CPU: на фотографии видно, что доступ к ней на стендовой ASUS P8P67 получился отличный, да еще и с запасом.

⇡#Система охлаждения

Производитель заявляет, что модель Z11 Neo по сравнению с простым Z11 прибавила в эффективности охлаждения компонентов. На фотографии выше представлена схема движения воздушных потоков.

Zalman Z11 Neo наделен достаточно мощной системой охлаждения, которая может насчитывать до восьми вентиляторов. Впрочем, чем-то из ряда вон выходящим назвать это сложно, для игрового корпуса большое количество вентиляторов привычно. Зато в штатной комплектации Z11 Neo уже оборудован пятью вентиляторами, чем большинство конкурентов похвастать не может.

Один из вентиляторов установлен в нижней части фронтальной панели и вдувает воздух в корпус, охлаждая накопители в нижней корзине. Он имеет типоразмер 120 × 120 × 25 мм, выполнен из прозрачного пластика, наделен неотключаемой синей LED-подсветкой, а его крыльчатка насчитывает семь лопастей. Номинальная скорость вращения составляет ~1200 об/мин. Разъем питания вентилятора – только Molex, без возможности регулировать обороты.

На фронтальную панель можно установить дополнительный 120-мм вентилятор, для него предусмотрено место чуть выше. Он может потребоваться для охлаждения жестких дисков в верхней корзине или для обеспечения притока прохладного воздуха к видеокарте, но в этом случае верхнюю корзину для HDD желательно удалить, чтобы она не создавала препятствий.

Аналогичный вентилятор (этот все же оборудован трехконтактным разъемом питания), также с синей LED-подсветкой, установлен на верхней панели и работает на выдув. При необходимости к нему можно добавить вторую “стодвадцатку” либо заменить их двумя 140-мм вентиляторами. Третий вариант — поставить двухсекционный 240-мм радиатор СЖО: расстояние от верхней панели до кромки материнской платы составляет ~85 мм (без учета толщины вентиляторов).

На тыльной панели установлен еще один 120-мм вентилятор, он также работает на выдув. Этот наделен крыльчаткой белого цвета и не оборудован светодиодной подсветкой. Скорость вращения все та же – ~1200 об/мин.

Два боковых вентилятора по сегодняшним меркам «малыши» — 80 × 80 × 25 мм, с девятилопастной крыльчаткой. Они установлены на боковинах, по одному на каждой, в тех самых воздухозаборниках, и работают на выдув, откачивая нагретый воздух от корзин HDD. Вентиляторы оборудованы разъемом питания Molex, третий провод у них отсутствует.

Вентилятор типоразмера 140 или 120 мм можно установить на нижней панели. Разумеется, разумнее его будет ставить на вдув. Если вентилятор имеет типоразмер 140 мм, длина блока питания не должна превышать 140 мм. Если типоразмер “вертушки” 120 мм, длина БП может быть до 160 мм.

Вот так выглядит подсветка. Она не сильно бросается в глаза, а от фронтального вентилятора ее вообще почти не видно.

В заключение стоит отметить, что Zalman Z11 Neo не оборудован какими-либо штатными средствами для изменения скорости вращения вентиляторов.

Технические характеристики
