p>11 ноября компания GIGA-BYTE Technology Co., Ltd. анонсировала премиальную серию видеокарт XTREME GAMING, включающую сразу пять обновлённых моделей: TITAN X (GV-NTITANXXTREME-12GD-B), GeForce GTX 980 Ti WINDFORCE Edition (GV-N98TXTREME-6GD), WATERFORCE Edition (GV-N98TXTREME W-6GD), GeForce GTX 980 (GV-N980XTREME-4GD) и GeForce GTX 970 (GV-N970XTREME-4GD).

Все видеокарты получили переработанные печатные платы, дополнительно повышенные частоты и новые улучшенные системы охлаждения, включая версию с жидкостным охлаждением. Самой быстрой из этой пятёрки является Gigabyte GeForce GTX 980 Ti XTREME GAMING с впечатляющим заводским разгоном и системой охлаждения WINDFORCE 3X 700W.

Её-то мы сегодня изучим и протестируем.

⇡#Технические характеристики видеокарты и рекомендованная стоимость

Технические характеристики и стоимость видеокарты Gigabyte GeForce GTX 980 Ti XTREME GAMING приведены в таблице в сравнении с эталонной версией NVIDIA GeForce GTX 980 Ti и четырьмя оригинальными версиями этой модели видеокарты производства компаний MSI, ASUS, Gigabyte и Inno3D.

Наименование технических характеристик		Gigabyte GeForce GTX 980 Ti XTREME GAMING	MSI GeForce GTX 980 Ti Gaming	ASUS STRIX GTX 980 Ti	Gigabyte GeForce GTX 980 Ti G1 Gaming	Inno3D iChill GeForce GTX 980 Ti X4 Ultra	NVIDIA GeForce GTX 980 Ti
Графический процессор		GM200-A1 «Maxwell 2.0» (TSMC)	GM200-A1 «Maxwell 2.0» (TSMC)	GM200-A1 «Maxwell 2.0» (TSMC)	GM200-A1 «Maxwell 2.0» (TSMC)	GM200-A1 «Maxwell 2.0» (TSMC)	GM200-A1 «Maxwell 2.0» (TSMC)
Техпроцесс, нм		28 (low-k)	28 (low-k)	28 (low-k)	28 (low-k)	28 (low-k)	28 (low-k)
Площадь кристалла кв. мм		601	601	601	601	601	601
Число транзисторов, млн.		8000	8000	8000	8000	8000	8000
Частота графического процессора, МГц	3D	1216 (1317 – boost)	1140 (1228 – boost)	1216 (1317 – boost)	1152 (1241 – boost)	1152 (1241 – boost)	1000 (1076 – boost)
	2D	135	135	135	135	135	135
Число унифицированных шейдерных процессоров, шт.		2816	2816	2816	2816	2816	2816
Число текстурных блоков, шт.		176	176	176	176	176	176
Число блоков растровых операций (ROPs), шт.		96	96	96	96	96	96
Теоретическая максимальная скорость закраски, Гпикс. /с		116,7	109,4	116,7	110,6	110,6	96,0
Теоретическая максимальная скорость выборки текстур, Гтекс. /с		214,0	200,6	214,0	202,8	202,8	176,0
Поддержка версии Pixel Shaders / Vertex Shaders		5.0 / 5.0	5.0 / 5.0	5.0 / 5.0	5.0 / 5.0	5.0 / 5.0	5.0 / 5.0
Тип поддерживаемой памяти		GDDR5	GDDR5	GDDR5	GDDR5	GDDR5	GDDR5
Разрядность шины обмена с памятью, бит		384	384	384	384	384	384
Эффективная частота работы видеопамяти, МГц	3D	7204	7012	7200	7012	7200	7012
	2D	648	648	648	648	648	648
Объем памяти, Мбайт		6 144	6144	6 144	6 144	6 144	6 144
Полоса пропускания видеопамяти, Гбайт/с		345,8	336,6	345,6	336,6	345,6	336,6
Пиковая потребляемая мощность в 3D режиме работы, Вт	3D	275	250	275	275	280	250
	2D	н/д	н/д	н/д	н/д	н/д	н/д
Требования к мощности блока питания, Вт		600	600	600	600	600	600
Размеры видеокарты, мм (Д х В х Т)		296 x 123 x 51	279 x 130 x 40	306 x 141 x 40	299 х 110 х 41	300 х 115 х 59	267 х 100 х 39
Вес видеокарты, гр.		1350	1080	1085	1238	1380	916
Интерфейс		PCI-Express x16 (v3.0)	PCI-Express x16 (v3.0)	PCI-Express x16 (v3.0)	PCI-Express x16 (v3.0)	PCI-Express x16 (v3.0)	PCI-Express x16 (v3.0)
Выходы		DVI-I (Dual-Link), 1 HDMI v2.0, 3 DisplayPort v1.2	DVI-I (Dual-Link), 1 HDMI v2.0, 3 DisplayPort v1.2	DVI-I (Dual-Link), 1 HDMI v2.0, 3 DisplayPort v1.2	DVI-I (Dual-Link), 1 HDMI v2.0, 3 DisplayPort v1.2	DVI-I (Dual-Link), 1 HDMI v2.0, 3 DisplayPort v1.2	DVI-I (Dual-Link), 1 HDMI v2.0, 3 DisplayPort v1.2
Рекомендованная стоимость, долларов США		689	649	659	599	689	599

⇡#Упаковка и комплектацияp

Оформление большой и картонной коробки Gigabyte изменилось и стало более агрессивным, в сравнении с серией G1 Gaming. Теперь на лицевой стороне изображён логотип серии XTREME GAMING, рядом с которым указана модель видеокарты и перечислены технологии NVIDIA.

Обратная сторона коробки максимально информативна. На ней можно увидеть краткое описание пяти ключевых достоинств продукта в сравнении с предшественниками этого же класса, а также узнать, какими выходами оснащена видеокарта.

По стикеру на одной из боковых сторон можно убедиться в принадлежности видеокарты к первой ревизии, проверить объём и тип видеопамяти, серийные номера и прочее.

Внутри цветной оболочки находится ещё одна коробка, только теперь из толстого чёрного картона, а в ней вставлена подложка из вспененного полиэтилена, в центре которой в антистатическом пакете и зафиксирована видеокарта. Проще говоря, упаковка отличается похвальной надежностью, она готова к любым «особенностям» российской почты или курьерской доставки.

А вот комплект поставки, на наш взгляд, бедноват для продукта высшей ценовой категории. Кроме видеокарты в коробке были обнаружены кабель-разветвитель для подключения дополнительного питания, наклейка с логотипом серии, манжета на руку с логотипом серии, компакт-диск с драйверами и утилитой OC Guru II, а также очень краткая инструкция по установке.

Остаётся надеяться, что отсутствие бонусов в комплекте поставки Gigabyte GeForce GTX 980 Ti XTREME GAMING обусловлено тем фактом, что это семпл для прессы, а в серийных продуктах появятся какие-то дополнения к аксессуарам или игры, делающие видеокарту привлекательнее для конечного покупателя.

Выпускается устройство в Китае, и на неё предоставляется трёхлетняя гарантия. В российских магазинах данная модель Gigabyte на момент подготовки статьи ещё не появилась, а в зарубежных предлагается за 689 долларов США, что на 60 долларов США дороже видеокарт серии G1 Gaming этой же компании.

⇡#Дизайн и особенности печатной платы

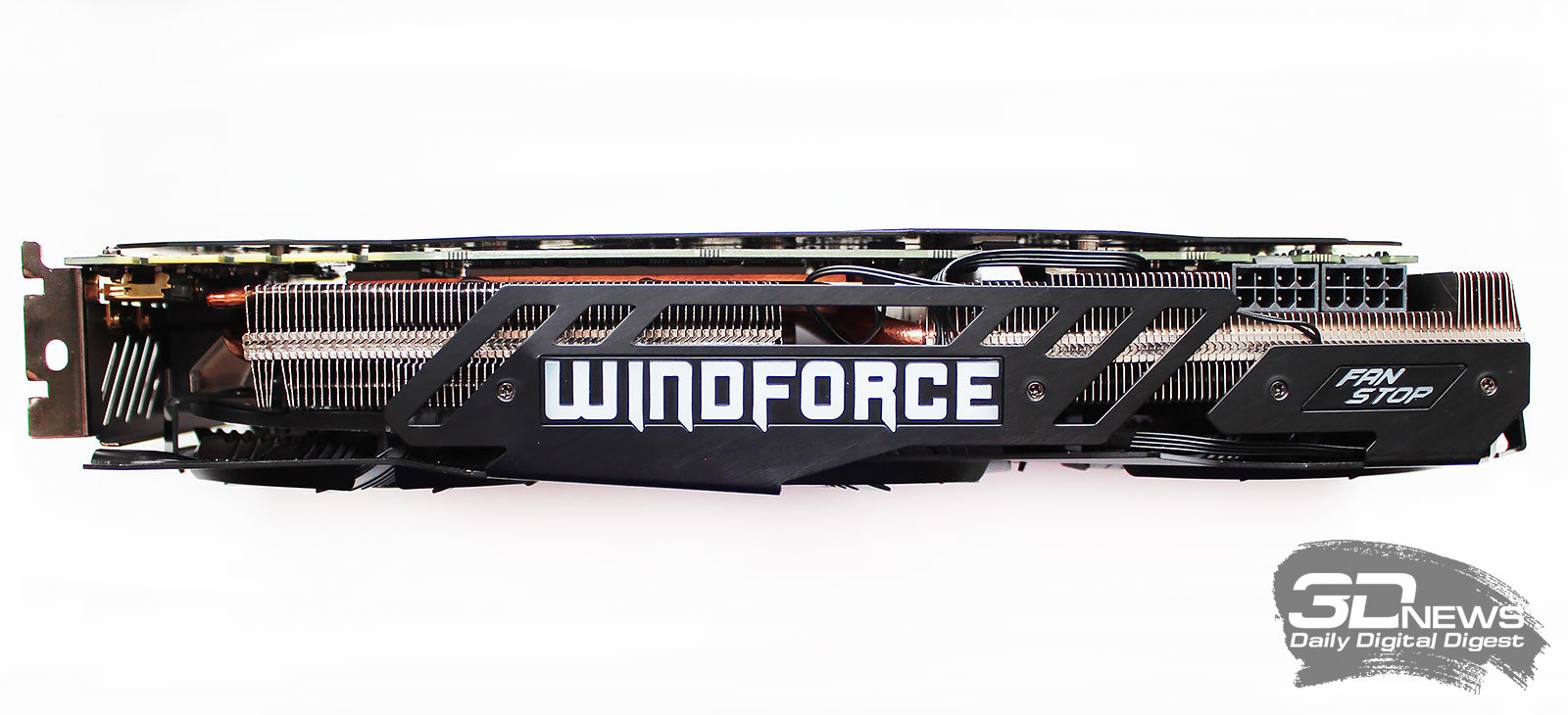

В сравнении с Gigabyte GeForce GTX 980 Ti G1 Gaming, новая модель серии XTREME GAMING получила иной дизайн, хотя всю лицевую сторону видеокарты по-прежнему закрывает система охлаждения, только теперь это новейшая WINDFORCE 3X 700W с тремя вентиляторами. Обратная сторона видеокарты закрыта перфорированной металлической пластиной.

При этом видеокарта стала крупнее и тяжелее. Если её длина практически не изменилась, то высота выросла на 13 мм, а толщина увеличилась на 10 мм, то есть рядом с видеокартой обязательно должно быть два свободных слота, а не один, как прежде. Длина видеокарты уменьшилась на 3 мм и теперь составляет 296 мм. Весит новинка 1350 граммов против 1238 граммов в прежней версии GeForce GTX 980 Ti от Gigabyte.

Похоже, что в Gigabyte решили отказаться от фирменной технологии «FLEX DISPLAY», когда к стандартному DVI-I добавляется DVI-D выход (оба с поддержкой Dual Link) и общее количество видеовыходов увеличивалось с пяти до шести, а главное повышалось количество вариантов подключения мониторов. По всей видимости, данная технология не пользовалась популярностью у пользователей, иначе как объяснить тот факт, что новая Gigabyte GeForce GTX 980 Ti XTREME GAMING получила стандартный для данной модели NVIDIA набор выходов, в числе которых три штатных DisplayPort версии 1.2, один HDMI версии 2.0 и DVI-I.

Место видеовыхода DVI-D заняла вентиляционная решётка для отвода воздуха за пределы системного блока.

В плане разъёмов для SLI, разумеется, ничего не изменилось – их два и расположены они в привычном месте на текстолите видеокарты. Вместо шести- и восьмиконтактного разъёмов эталонной GeForce GTX 980 Ti здесь используются два восьмиконтактных, как и на предшественнице.

Кроме этого, экстремальная версия Gigabyte не являлась бы экстремальной, если бы не получила дополнительный разъём питания на заднем торце текстолита платы. Здесь он шестиконтактный.

При обычном разгоне на воздушном или жидкостном охлаждении подключение к нему дополнительного кабеля питания вовсе не обязательно, а вот при экспериментах с экстремальным охлаждением запитывать нужно все три разъёма. На этом же ракурсе видна кнопка активации этого самого режима LN2, с помощью которой задействуется второй BIOS видеокарты с расширенными лимитами по питанию и температурам.

Gigabyte GeForce GTX 980 Ti XTREME GAMING получила усиленную печатную плату.

Если у эталонных версий GeForce GTX 980 Ti питание реализовано по схеме «6+2», а Gigabyte GeForce GTX 980 Ti G1 Gaming получила «8+2» схему, то экстремальная версия наделена системой питания по схеме «12+2», то есть сразу вдвое мощнее, нежели у базовой версии NVIDIA.

Конечно же, печатная плата построена с использованием фирменной концепции Gigabyte Ultra Durable VGA, о которой мы неоднократно рассказывали, а также наделена дополнительными твердотельными конденсаторами с обратной стороны платы, в том числе и в зоне напротив графического процессора.

Рядом с конденсаторами распаяны три микросхемы-контроллера, в числе которых uP1948A предположительно производства uPI Semiconductor Corp.

Кристалл графического процессора с маркировкой GM200-310-А1 имеет внушительную даже по современным меркам площадь 601 мм² и около 8 млрд. транзисторов. Чип относится к ревизии А1, выпущен на Тайване где-то на 38-й неделе 2015 года (середина сентября).

Благодаря специальной программе Gigabyte по отбору кристаллов графических процессоров GPU Gauntlet, их жёсткому тестированию и проверке, в такие видеокарты должны попадать только отборные графические процессоры с высоким оверклокерским потенциалом.

По всей видимости, именно GPU Gauntlet позволила Gigabyte «с лёту» установить базовую частоту GPU в 3D-режиме 1216 МГц, а в форсированном режиме она способна автоматически повышаться до 1317 МГц. Это один из лучших заводских разгонов GeForce GTX 980 Ti, тем более, что по данным мониторинга частота процессора увеличивалась до 1418 МГц. Напомним, что в состав графического процессора входят 2816 унифицированных шейдерных процессора, 176 текстурных блока и 96 блока растровых операций (ROPs). При переходе в 2D-режим частота GPU снижается до 100 МГц одновременно со снижением напряжения с 1,193 В до 0,843 В.

Качество ASIC графического процессора нашего экземпляра видеокарты оказалось равно 70,7%, то есть весьма низкое для данного класса видеокарт.

Тем не менее, в очередной раз отметим, что не стоит придавать данному факту сколько-нибудь серьёзное значение, ведь прямой зависимости между оверклокерским потенциалом видеокарты и качеством графического процессора до сих пор не выявлено.

О памяти видеокарты. С её типом и объёмом всё понятно – GDDR5 и 6 Гбайт – иначе и быть не может. Но, если у Gigabyte GeForce GTX 980 Ti G1 использовались микросхемы производства компании SK Hynix с маркировкой H5GQ4H24MFR-R2C, то на экстремальной версии распаяны микросхемы производства Samsung с маркировкой K4G41325FC-HC28.

Впрочем, принципиальных отличий в этих микросхемах нет – обе версии имеют теоретическую эффективную частоту работы 7000 МГц при напряжении в полтора вольта. Правда, в Gigabyte повысили частоту памяти на своей GeForce GTX 980 Ti XTREME GAMING до 7204 МГц, что при 384-битной шине обмена может обеспечить теоретическую пропускную способность 345,8 Гбайт/с. В 2D-режиме частота памяти снижается до 648 МГц.

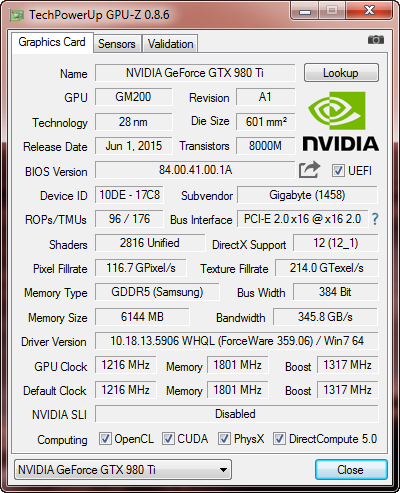

Полные спецификации видеокарты приведены ниже на скриншоте последней версии утилиты GPU-Z.

Обзор видеокарты и её технических особенностей дополним ссылкой на BIOS данной модели, и перейдём к изучению новой системы охлаждения Gigabyte.

⇡#Система охлаждения WINDFORCE 3X 700W – эффективность и уровень шума

На смену WINDFORCE 3X 600W в Gigabyte GeForce GTX 980 Ti XTREME GAMING пришла новая WINDFORCE 3X 700W с повышенной эффективностью, сниженным уровнем шума и новыми функциями. Система охлаждения по-прежнему состоит из алюминиевого радиатора и алюминиевой рамки с тремя вентиляторами, а также защитной пластины с обратной стороны платы, но она увеличилась в размерах и прибавив в весе.

Радиатор построен по фирменной технологии «Triangle Cool», и имеет оптимизированную структуру рёбер. Всего в радиаторе используются шесть медных композитных тепловых трубок, из которых пять имеют диаметр 8 мм, одна – диаметр 6 мм. На тепловые трубки нанизаны и припаяны тонкие алюминиевые пластины.

Как и у радиатора системы WINDFORCE 3X 600W качество сборки радиатора и аккуратность пайки тепловых трубок к алюминиевым пластинам и медному основанию очень высоки.

Основная секция радиатора равномерно пронизана пятью восьмимиллиметровыми тепловыми трубками, для второй секции эти же трубки являются основанием. В свою очередь, шестимиллиметровая тепловая трубка дополнительно пронизывает ту секцию радиатора, которая припаяна к медному основанию. Плотность алюминиевых пластин в этой секции выше, чем в основной. Добавим, что медное основание радиатора контактирует с графическим процессором через тонкий слой густой термопасты серого цвета, а контакт радиатора с микросхемами памяти и силовыми элементами обеспечен термопрокладками.

Для охлаждения радиатора в WINDFORCE 3X 700W используются три вентилятора, закреплённые в металлической рамке.

Диаметр крыльчаток вентиляторов увеличен с прежних 77 до 81 мм, что позволило добиться большей эффективности кулера. Теперь вместо модели PLD08010S12HH используется модель PLA09215S12H слегка увеличенной толщины.

На каждой лопасти вентилятора сделаны по пять насечек, зубцы на заднем торце и дополнительный «плавник» на передней кромке. По утверждению инженеров компании Gigabyte, лопасти такой формы позволили не только уменьшить турбулентность нагнетаемого в радиатор воздушного потока, но и увеличить его объём сразу на 23% в сравнении с вентиляторами традиционной формы лопастей. Данная технология на вентиляторах увеличенного размера должна работать более эффективно, даже при более низких скоростях. По всей видимости, рассуждая точно таким же образом, инженеры Gigabyte ограничили верхнюю скорость вентиляторов Gigabyte GeForce GTX 980 Ti XTREME GAMING отметкой ~3600 об/мин против ~4200 об/мин у WINDFORCE 3X 600W. Регулировка осуществляется ШИМ-методом, а в режиме минимальной 3D-нагрузки и в 2D вентиляторы полностью останавливаются.

Дальнейшее развитие получила и подсветка системы охлаждения. Теперь ей оснащена не только надпись «WINDFORCE» на верхней грани кожуха, но и кольца вокруг вентиляторов.

Удобно, что цвет подсветки можно изменять на свой вкус с помощью фирменной утилиты Gigabyte OC Guru II.

Можно менять не только цвет подсветки, но и режим её работы и интенсивность. Правда, чтобы оценить всю эффектность и притягательность подсветки WINDFORCE 3X 700W нужен горизонтальный корпус, либо вовсе открытый стенд, поскольку внутри обычного корпуса системного блока башенного типа видеокарта светится достаточно скромно.

На наш взгляд, иллюминация в системах охлаждения видеокарт (да и процессорных кулеров в том числе) всегда выполняет роль приятного бонуса, а главное – как такой кулер справляется с охлаждением графического процессора и видеокарты в целом. К этой части статьи мы сейчас и переходим.

Для проверки температурного режима работы видеокарты Gigabyte GeForce GTX 980 Ti XTREME GAMING в качестве нагрузки мы использовали пять циклов теста весьма ресурсоёмкой игры Aliens vs. Predator (2010) при максимальном качестве графики в разрешении 2560 х 1440 пикселей с анизотропной фильтрацией уровня 16х и MSAA-сглаживанием степени 4x:

Для мониторинга температур и всех прочих параметров применялись программа MSI Afterburner версии 4.2.0 Beta 2 и утилита GPU-Z версии 0.8.6. Все тесты проводились в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи, при средней комнатной температуре 24,5 градуса Цельсия.

Сначала мы проверили температурный режим работы видеокарты при полностью автоматической регулировке скорости вентиляторов. Результат нас откровенно порадовал.

Пиковая температура графического процессора во время такого тестирования увеличилась только до 67 градусов Цельсия, а скорость вентиляторов не превысила отметку 1700 об/мин. Если вспомнить результаты тестирования температурного режима Gigabyte GeForce GTX 980 Ti G1 Gaming, полученные в практически идентичных условиях, то тогда мы получили 72 градуса Цельсия при скорости вентиляторов 2490 об/мин! И это при более скромной частотной формуле видеокарты. Проще говоря, инженерам Gigabyte удалось повысить частоты и при этом снизить температуру графического процессора, уменьшив уровень шума. Прогресс налицо, не правда ли?

Если же кому-то не хватит эффективности WINDFORCE 3X 700W в автоматическом режиме работы вентиляторов, то можно вручную выставить их на максимальную скорость и получить ещё более впечатляющие результаты.

Благодаря повышению скорости вентиляторов до 3630 об/мин, температуру графического процессора удалось снизить сразу на 14 градусов Цельсия и не позволить ей подняться выше 53 градусов Цельсия. Шумит видеокарта при этом довольно прилично.

Измерение уровня шума систем охлаждения видеокарт осуществлялось электронным шумомером ОКТАВА-110А после часа ночи в полностью закрытой комнате площадью около 20 м² со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлся исключительно система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии 150 мм от ротора вентилятора/турбины кулера. Материнская плата, в которую была вставлена видеокарта с установленной на неё системой охлаждения, размещалась на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 22 дБА, а субъективно комфортный (не путать с низким) уровень шума при измерениях с такого расстояния находится около отметки 36 дБА. Скорость вращения вентиляторов изменялась во всём диапазоне их работы с помощью специального точного контроллера путём изменения питающего напряжения с шагом 0,5 В.

На график с данными об уровне шума Gigabyte GeForce GTX 980 Ti XTREME GAMING мы внесли результаты измерений уровня шума эталонной версии NVIDIA GeForce GTX 980 Ti, а также ранее протестированных мной оригинальных ASUS STRIX GTX 980 Ti, Inno3D iChill GeForce GTX 980 Ti X4 Ultra и MSI GeForce GTX 980 Ti Gaming. Добавим, что вертикальными пунктирными линиями соответствующего цвета отмечены верхние границы скорости систем охлаждения при их автоматической ШИМ-регулировке. Вот что у нас получилось.

Несмотря на тот факт, что кривая уровня шума кулера новой видеокарты Gigabyte проходит ниже кривых всех остальных оригинальных версий, по данному показателю Gigabyte GeForce GTX 980 Ti XTREME GAMING всё же чуть-чуть уступила Inno3D iChill GeForce GTX 980 Ti X4 Ultra, но версии видеокарт MSI и ASUS опередила с большим запасом. В дополнение к сухим цифрам, по субъективной оценке, можем сказать, что именно Gigabyte по уровню шума воспринимается комфортнее своих конкурентов, хотя они и не тестировались одновременно. Вентиляторы начисто лишены треска или вибраций, подшипники не шуршат, а их электродвигатели вообще не слышимы даже при минимальных скоростях работы.

⇡#Оверклокерский потенциал

Для проверки оверклокерского потенциала видеокарты мы увеличили предел по питанию до максимальных 130%, а температурный лимит был ограничен стандартным 91 градусом Цельсия. Ручную регулировку скорости вращения вентиляторов мы не использовали, поскольку эффективность WINDFORCE 3X 700W находится на самом высоком уровне и более чем достаточна для разгона. Спустя несколько часов тестов и проверок на стабильность, базовую частоту графического процессора видеокарты нам удалось повысить с 1216 до 1301 МГц или всего на 85 МГц (+7%). В свою очередь, оверклокерский потенциал видеопамяти оказался не в пример лучше потенциала ядра: +960 эффективных мегагерц или +13,3%.

В результате частоты Gigabyte GeForce GTX 980 Ti XTREME GAMING после разгона составили 1301-1402/8164 МГц.

Прямо сказать, по графическому процессору разгон не выдающийся, пусть в пике нагрузки реальная частота графического процессора и увеличивалась вплоть до 1503 МГц. От такой экстремальной версии мы ждали более впечатляющих результатов. Добавим, что переключение на LN2 BIOS не позволило выжать дополнительные мегагерцы без смены воздушного охлаждения на экстремальное, что вполне логично.

Температура графического процессора разогнанной видеокарты увеличилась на 4 градуса, но максимальное значение  — 71 °С —  для полутора-гигагерцевого ядра GM200 по-прежнему является очень хорошим достижением при охлаждении воздухом.

Правда, максимальная скорость вращения вентиляторов в режиме автоматической регулировки повысилась с 1690 об/мин до 2010 об/мин, а значит шуметь дополнительно разогнанная видеокарта стала сильнее.

Теперь переходим к тестам производительности Gigabyte GeForce GTX 980 Ti XTREME GAMING в сравнении с конкурентами.
