p>Сегодня мы познакомимся ещё с одной платой на самом новом наборе микросхем системной логики Intel – Z170 Express под процессоры конструктивного исполнения LGA1151. Модель Gigabyte GA-Z170X-Gaming 3-EU от других материнских плат компании GIGA-BYTE Technology Co., Ltd. отличает упрощённый дизайн, отсутствие дополнительных портов и некоторых выходов, что в результате позволило установить на данную модель более низкую стоимость. Одновременно компании удалось наделить продукт несколькими интересными особенностями, присущими только платам Gigabyte, а также дополнительным бонусом.

И всё же главный вопрос, на который мы сегодня постараемся ответить, это как много и в чём именно теряет потенциальный покупатель, отдавший предпочтение такой плате в сравнении с флагманскими моделями?

Технические характеристики и рекомендованная стоимость

Технические характеристики материнской платы Gigabyte GA-Z170X-Gaming 3-EU приведены в таблице.

⇡#Упаковка и комплектация

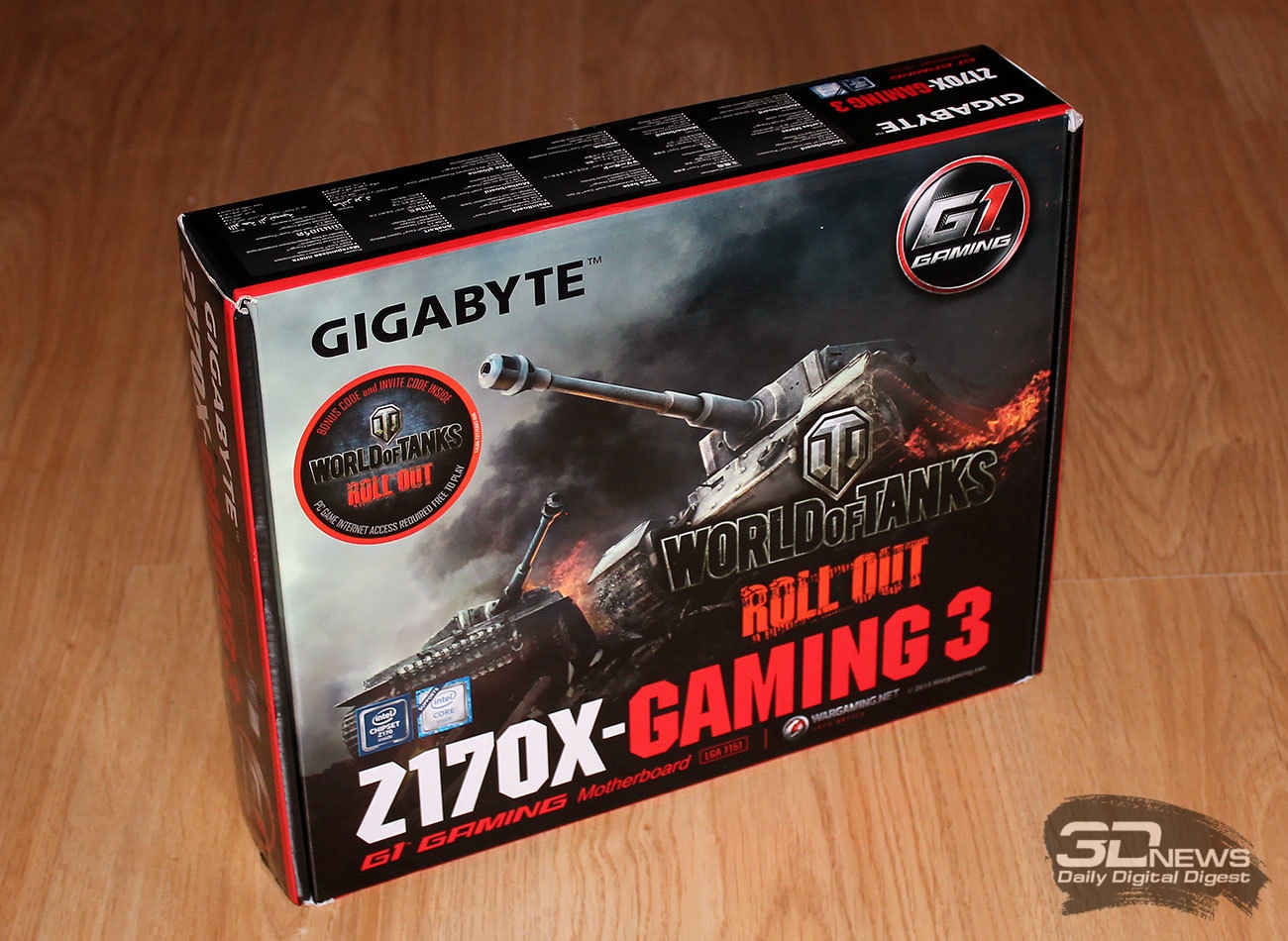

Материнская плата Gigabyte GA-Z170X-Gaming 3-EU запечатана в небольшую картонную коробку, оформленную в стилистике известной сетевой игры World of Tanks. На лицевой стороне, прямо под танками, указана модель платы и её серия.

Обратная сторона коробки традиционно более информативна, там приведены данные о ключевых особенностях платы, интерфейсах и видеовыходах, краткие спецификации и перечень компонентов, входящих в комплект поставки.

На боковой стороне коробки очень кратко указаны основные особенности Gigabyte GA-Z170X-Gaming 3-EU на 18 языках, включая русский.

Комплектация предельно аскетична. Вместе с платой поставляются два SATA-кабеля, соединительный мостик SLI, две колодки для коннекторов, задняя панель и компакт-диск с драйверами и программным обеспечением.

Где-то по пути на тестирование Gigabyte GA-Z170X-Gaming 3-EU потеряла инструкцию по установке, но в комплекте с серийными платами она обязательно должна быть. Поклонников игры World of Tanks несомненно порадует тот факт, что компания Gigabyte комплектует данную модель бонусными кодами, дающими определенные преимущества в этой игре.

Отметим, что даже флагманская Gigabyte GA-Z170X-Gaming GT, которую мы недавно тестировали, такого бонуса не имеет, хотя стоит в разы дороже героини сегодняшнего тестирования.

Наш экземпляр материнской платы относится к версии 1.0 и выпущен на Тайване. На плату предоставляется трёхлетняя гарантия. В зарубежных онлайн-магазинах Gigabyte GA-Z170X-Gaming 3-EU стоит от 160 долларов США, а в России на момент подготовки статьи цена начиналась примерно с 12 тысяч рублей.

⇡#Особенности конструкции

Gigabyte GA-Z170X-Gaming 3-EU, хоть и выполнена в форм-факторе ATX, несколько компактнее стандартных плат, поскольку имеет размеры 305 × 235 мм. Системная плата изготовлена из тёмно-коричневого текстолита и совершенно не перегружена элементами, радиаторами и контроллерами.

При этом она «расцвечена» ярко-красными слотами оперативной памяти, разъёмами PCI Express и стилизованными радиаторами с прорезями и алыми полосками. На радиаторе чипсета нанесено название бонусной игры и её девиз.

Другими словами, с точки зрения дизайна Gigabyte GA-Z170X-Gaming 3-EU скучной или банальной уж точно не назовёшь.

На задней панели Gigabyte GA-Z170X-Gaming 3-EU размещены следующие разъемы (слева направо):

• комбинированный PS/2 и 2 порта USB 2.0/1.1;
• порт D-Sub;
• порт DVI-D;
• порт USB 3.1 Type-С;
• порт USB 3.0/2.0;
• порт USB 3.1 Type-А;
• порт HDMI;
• 2 порта USB 3.0/2.0;
• LAN-розетка RJ-45;
• оптический S/PDIF-выход;
• 5 аудиоразъёмов (Line In/Mic In, Line Out, Center/Subwoofer Speaker Out, Rear Speaker Out, Headphone/Speaker Out).

В сравнении с топовыми платами данная панель выглядит, конечно же, весьма скромно, но всё необходимое на ней есть, разве что ещё пару USB-портов добавить не помешало бы.

Разъёмы и коннекторы на материнской плате можно посмотреть на следующей схеме из инструкции по эксплуатации.



Детальному осмотру и дальнейшему изучению платы мешают только два радиатора на силовых цепях и плоский радиатор чипсета, поэтому, не задумываясь, снимаем их.

Отмечаем классическую компоновку элементов на текстолите и переходим к последовательному знакомству с каждым из них.

Думаете, раз Gigabyte GA-Z170X-Gaming 3-EU относится к среднему ценовому сегменту, то о фирменном напылении на контакты процессорного разъёма конструктива LGA1151 15-мкм слоя золота можно забыть? Не тут-то было! И здесь в Gigabyte не поскупились на позолоту, так что сокет этой платы выдержит большее количество смен процессора, чем разъёмы плат конкурентов.

Добавим, что список совместимых с платой процессоров приведён на официальной странице и включает в себя все выпускаемые модели Intel Skylake, хотя для самых новых из них придётся обновить BIOS до версии F4 или свежее.

Система питания центрального процессора довольно простенькая для плат на чипсете Intel Z170 Express – семифазная и без дорогостоящих компонентов.

За управление питанием процессора отвечает ШИМ-контроллер ISL95856 производства Intersil.

Посмотрим на чипсет Intel Z170 Express без радиатора, с которым он контактирует через термопрокладку.

Материнская плата Gigabyte GA-Z170X-Gaming 3-EU оснащается четырьмя слотами DIMM для оперативной памяти стандарта DDR4 с возможностью работы в двухканальном режиме и максимальным объёмом 64 Гбайт.

По приведённым на официальной странице платы спецификациям, Gigabyte GA-Z170X-Gaming 3-EU способна работать с модулями памяти с частотой 2133 МГц (в режиме разгона — до 3466 МГц) и поддержкой XMP-профилей (Extreme Memory Profile) версии 2.0. Ознакомиться со списком официально поддерживаемых модулей памяти можно по следующей ссылке.

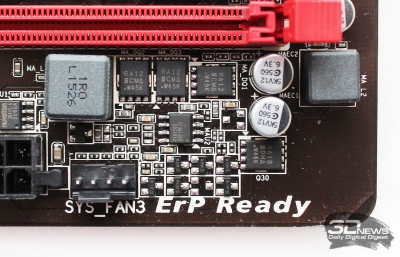

Судя по элементам платы, за питание оперативной памяти здесь отвечает только одна фаза, так что особых чудес от Gigabyte GA-Z170X-Gaming 3-EU в плане разгона DDR4 ждать не стоит.

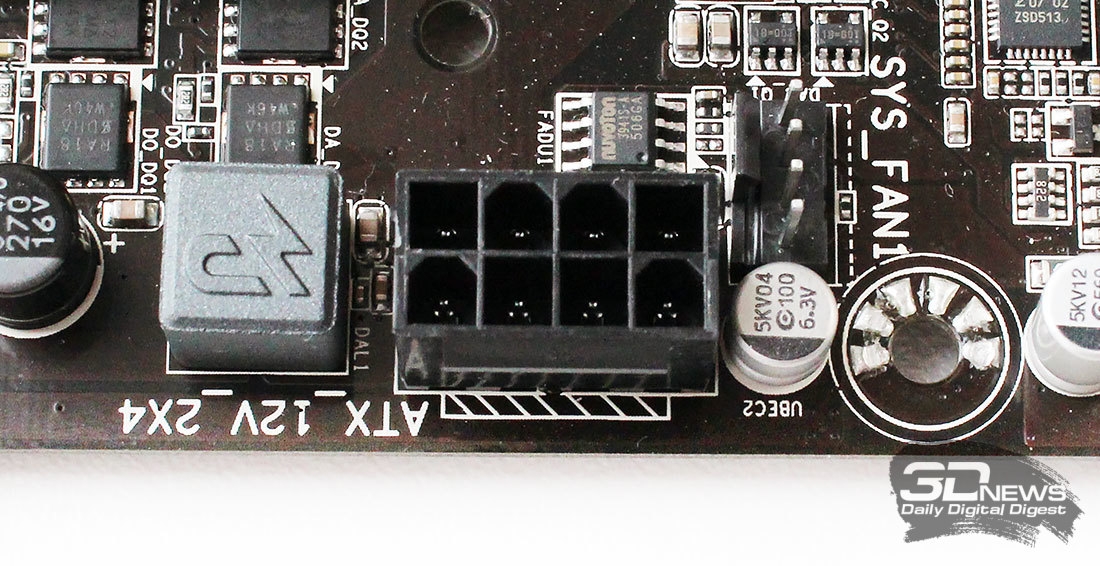

В отношении разъёмов питания всё стандартно: на своих привычных местах распаяны 24-контактный и 8-контактный разъёмы.

Разъёмы эти сориентированы таким образом, чтобы защёлки смотрели наружу, что серьёзно облегчает отключение от них кабелей питания.

Материнскую плату наделили шестью слотами PCI Express 3.0.

Три слота красного цвета, усиленные дополнительной оболочкой из алюминия (в 1,7 раза прочнее обычных на разлом и в 3,2 раза крепче на выдёргивание), относятся к стандарту PCI Express x16. То есть формально они поддерживают мультипроцессорные графические технологии AMD и NVIDIA, но ограниченные возможностями чипсета Intel Z170 Express. Иначе говоря, три видеокарты AMD смогут здесь работать только в режиме x8/x8/х4, две – в режиме x8/x8, а одна в полноценном x16. В случае видеокарт NVIDIA на Gigabyte GA-Z170X-Gaming 3-EU могут работать только две видеокарты в режиме x8/x8. Еще три чёрных слота PCI Express 3.0 x1 предназначены для карт расширения.

За переключение линий PCI Express между разъёмами отвечают наиболее часто встречающиеся на таких платах коммутаторы ASM1480 производства ASMedia Technology Inc.

Непосредственно у видеовыходов платы распаяна микросхема NXP P3356, отвечающая за преобразование сигнала с DisplayPort на VGA.

Говоря об интерфейсах для накопителей на Gigabyte GA-Z170X-Gaming 3-EU, в первую очередь нужно отметить реализованные возможностями чипсета шесть портов SATA с пропускной способностью до 6 Гбит/с.

Все они могут быть задействованы для подключения накопителей с интерфейсом SATA Express третьего поколения с пропускной способностью до 16 Гбит/с. Отметим, что поддерживается создание массивов уровней RAID 0, 1, 5, 10, а также технологий Intel Rapid Storage и Intel Smart Response, NCQ, AHCI и Hot Plug.

Кроме этого, на плате распаяны два высокоскоростных порта M.2 с пропускной способностью до 32 Гбит/с каждый.

Поддерживаются накопители типоразмеров 2242/2260/2280, а из двух одинаковых накопителей формата M.2 можно создать RAID-массивы уровней 0 или 1.

Сетевой интерфейс на Gigabyte GA-Z170X-Gaming 3-EU реализован гигабитным контроллером Killer E2201 производства Qualcomm Atheros.

Если верить информации разработчиков, то данный контроллер позволяет на 16,5% снизить задержки и минимизировать потери пакетов.

Интерфейсы USB на Gigabyte GA-Z170X-Gaming 3-EU реализованы возможностями чипсета Intel Z170 Express. Предусмотрено семь портов USB 3.0/2.0, три из которых выведены на заднюю панель, и шесть портов USB 2.0/1.1 (два – на задней панели). Остальные порты USB 3.0/2.0/1.1 подключаются непосредственно к плате.

В числе USB-портов на задней панели следует отметить два специализированных USB DAC-UP с усиленной фильтрацией по питанию и сниженными колебаниями сигнала – они предназначены для подключения внешних звуковых карт.

Кроме этого, у Gigabyte GA-Z170X-Gaming 3-EU есть два порта USB 3.1 (Type-C и Type-А), выведенные на заднюю панель и реализованные контроллером Intel Alpine Ridge (Intel L6540) с поддержкой интерфейса Thunderbolt 3 и пропускной способностью до 10 Гбит/с.

Добавим, что для их работы используются две линии PCI Express 3.0.

Чип IT8628E отвечает за управление вентиляторами, COM-портом и комбинированным разъёмом PS/2, а также на него возложены функции мониторинга.

Звук на Gigabyte GA-Z170X-Gaming 3-EU реализован 7.1-канальным HD-аудиокодеком Realtek ALC1150 с улучшенными характеристиками, он обеспечивает соотношение сигнал/шум 115 дБ.

Аудиозона на материнской плате отделена от других компонентов изолирующей полоской текстолита, что сводит к минимуму влияние шумов на звуковой тракт. Кроме того, здесь, как и в более дорогих материнских платах Gigabyte, применены «аудиофильские» японские конденсаторы Nichicon. И наконец, имеется интегрированный двухканальный операционный усилитель TI Burr Brown OPA2134, который вкупе с DIP-переключателем способен усилить мощность выходного сигнала в 2,5 или в 6 раз. Разумеется, решение совместимо с фирменным пакетом Sound Blaster X-Fi MB3, в полной мере поддерживающим технологии SBX Pro Studio.

Gigabyte GA-Z170X-Gaming 3-EU оснащена двойным BIOS с поддержкой UEFI.

Что касается коннекторов и разъёмов в нижней части текстолита платы, то здесь расположены аудиоразъёмы, COM-порт, TPM, дополнительные USB-разъёмы для передней панели корпуса и один четырёхконтактный разъём для вентилятора.

Всего Gigabyte GA-Z170X-Gaming 3-EU оснащена пятью разъёмами для корпусных/процессорных вентиляторов с поддержкой широтно-импульсной модуляции, этого более чем достаточно для системной платы такого класса. Один из разъёмов, размещённый в непосредственной близости от процессора, имеет повышенную мощность и предназначен для подключения помпы системы жидкостного охлаждения.

Радиаторы для охлаждения чипсета и силовых цепей процессора ничем примечательным не выделяются, тепловых трубок здесь нет, а контакт с элементами обеспечен термопрокладками.

Всё очень просто, надежно и бюджетно. Переходим к знакомству с BIOS материнской платы.
