p>Практически одновременно с официальным анонсом графического процессора AMD Antigua XT с архитектурой GCN 1.2 и построенной на его базе видеокарты Radeon R9 380X в конце ноября прошлого года все компании выпустили свои оригинальные версии данной модели. В их числе и ASUSTeK Computer Inc., представившая на суд пользователей свою версию видеокарты – ASUS STRIX R9 380X Gaming (STRIX-R9380X-OC4G-GAMING).

Изучению её особенностей и тестированию и посвящена сегодняшняя статья.

⇡#Технические характеристики видеокарты и рекомендованная стоимость

* – По данным «Яндекс.Маркет» на 22.01.2016.

⇡#Упаковка и комплектация

Как вы уже наверняка догадались, новая видеокарта ASUS относится к серии STRIX и упакована в картонную коробку, оформленную в традиционном для этого модельного ряда стиле. На лицевой стороне указана модель видеокарты, основные ее преимущества — 20-процентное снижение температуры и нулевой уровень шума — и информация о купоне на 15-дневный премиум-аккаунт игры World of Warships.

Обратная сторона коробки традиционно более информативна. На ней вы найдёте краткое описание системы охлаждения, особенностей печатной платы, фирменной утилиты для разгона и мониторинга, а также перечень выходов и краткие спецификации. Стикер, приклеенный на одну из боковых сторон коробки содержит серийные номера и маркировку модели видеокарты.

В цветную оболочку вставлена ещё одна коробка из толстого чёрного картона, внутри которой в подложке из вспененного полиэтилена зафиксирована видеокарта. Иначе говоря, это одна из самых надёжных упаковок, способных сберечь устройство на его пути к конечному пользователю.

Вместе с видеокартой поставляются кабель для подключения дополнительного питания, краткая инструкция по установке, компакт-диск с драйверами и утилитами, голографическая наклейка серии STRIX и уже упомянутый купон на игру.

Видеокарта изготовлена в Китае. На устройство предоставляется трёхлетняя гарантия, а его стоимость начинается от 249 долларов США за рубежом и от 21,5 тысячи рублей у нас в России.

⇡#Дизайн и особенности печатной платы

По дизайну все видеокарты ASUS серии STRIX с двумя вентиляторами на кулере как две капли воды похожи друг на друга. Так, например, ASUS STRIX R9 380X Gaming с лицевой стороны вообще не отличается от протестированной нами ранее ASUS STRIX GTX 950 OC – всё тот же стилизованный под голову совы пластиковый кожух с алыми вставками в центре и на роторах вентиляторов. Сзади установлена алюминиевая пластина с названием компании-производителя и системы охлаждения

Сверху видна выходящая из радиатора тепловая трубка, а на кожухе приклеен логотип серии STRIX. Размеры видеокарты составляют 272 × 130 × 42 мм, а весит она 886 граммов.

На панели с выходами установлены выходы DVI-I и DVI-D (оба dual-link), HDMI версии 1.4a и DisplayPort версии 1.2.

Два шестиконтактных разъёма для дополнительного питания распаяны на печатной плате в перевёрнутом виде для более удобного отключения от них кабелей, а также оснащены светодиодами, сигнализирующими, подаётся питание или нет.

Заявленный в спецификациях уровень энергопотребления видеокарты составляет 190 Вт, а рекомендованная мощность блока питания для системы с одной такой видеокартой должна составлять не менее 500 Вт.

Система охлаждения крепится к печатной плате четырьмя винтами по периметру графического процессора. Сняв её, можно изучить печатную плату.

Правда, для более детального знакомства с ней придётся снять небольшой алюминиевый радиатор с элементов силовых цепей и пластину с обратной стороны текстолита. Вот теперь плата длиной 225 мм полностью «раздета».

Элементная база видеокарты построена по фирменной технологии Super Alloy Power с использованием высококачественных и долговечных компонентов. По заявлению ASUS, благодаря Super Alloy Power, удалось на 15% повысить производительность, до 35 градусов Цельсия снизить температуры и в 2,5 раза увеличить срок службы видеокарты.

Элементы питания графического процессора сгруппированы в зоне между видеовыходами и GPU, а сама схема питания шестифазная.



Ещё две фазы питания, отведённые на видеопамять и силовые цепи, расположены на другом конце печатной платы, под разъёмами дополнительного питания.

За управление питанием графического процессора на плате отвечает VRM-контроллер Digi+ ASP1300.

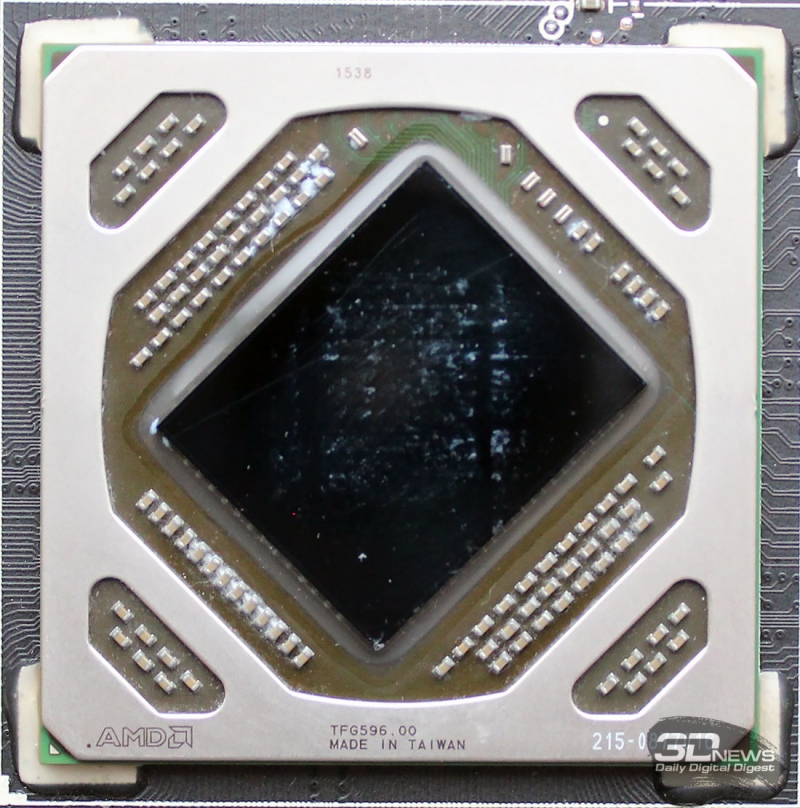

ASUS STRIX R9 380X Gaming оснащена 28-нм графическим процессором AMD Antigua XT с кристаллом площадью около 366 мм², содержащим более 5 млрд транзисторов. GPU нашего экземпляра видеокарты выпущен на 38-й неделе 2015 года (середина сентября).

Графический процессор содержит 2048 унифицированных шейдерных процессоров и 128 текстурных блоков. Это на 14,3% больше, чем у Radeon R9 380 без «X», и ровно столько же, сколько было у Radeon R9 280X, а ещё ранее у Radeon HD 7970, выпущенной в конце 2011 года. Число блоков растеризации везде равно 32. Иными словами – да, полноценный Antigua/Tonga получил более высокие частоты, определённые оптимизации в плане энергопотребления и номинальную поддержку DirectX 12, но, говоря начистоту, это всё тот же старый добрый Tahiti пятилетней давности по сниженной до среднего класса стоимости. Добавим, что у видеокарты ASUS частота графического процессора в 3D-режиме составляет 1030 МГц (у эталонных моделей – 970 МГц), а если активировать «OC Mode» через фирменную утилиту ASUS GPU Tweak II, то она повышается ещё на 20 МГц. В 2D-режиме частота снижается до 300 МГц.

На ASUS STRIX R9 380X Gaming установлены восемь микросхем памяти стандарта GDDR5 общим объёмом 4 Гбайт. Они выпущены компанией Elpida (кстати, её продукция всё чаще встречается на видеокартах) и имеют маркировку W4032BABG-60-F.

Их теоретическая эффективная частота работы равна 6000 МГц, однако у видеокарты ASUS память работает на 5700 МГц, что на 200 МГц (+3,6%) выше номинальной частоты эталонных AMD Radeon R9 380X. Ширина шины обмена с памятью видеокарты составляет 256 бит (против 384 бит у Radeon R9 280X/HD 7970), а максимальная пропускная способность памяти на таких частотах и шине должна составлять 182,4 Гбайт/с. При переходе в 2D-режим частота памяти снижается до 600 МГц.

Посмотрим на спецификации видеокарты с помощью утилиты GPU-Z.

Дополняет обзор видеокарты и её технических особенностей ссылка на BIOS данной модели, а мы переходим к очередному знакомству с системой охлаждения ASUS DirectCU II и тестированию её эффективности и уровня шума.

⇡#Системы охлаждения – эффективность и уровень шума

ASUS STRIX R9 380X Gaming оснащается системой охлаждения DirectCU II, состоящей из алюминиевого радиатора на медных тепловых трубках и пластикового кожуха с двумя вентиляторами.

В основе кулера лежит сравнительно большой алюминиевый радиатор с тонкими рёбрами. Рёбра пронизаны тремя тепловыми трубками, две из которых имеют диаметр 8 мм, а одна — центральная — диаметр 10 мм.

Трубки контактируют с пластинами посредством пайки. Основание кулера выполнено по технологии прямого контакта — трубки плотно прижаты друг к другу.

Причём, судя по отпечатку кристалла на основании, в контакте участвуют все три тепловые трубки. Тем не менее в очередной раз отметим, что для «голых» кристаллов графических процессоров эффективнее работают основания с теплораспределителем, нежели с прямым контактом.

Ещё двумя элементами системы охлаждения ASUS STRIX R9 380X Gaming являются пластина с изоляционной прокладкой с обратной стороны платы и маленький алюминиевый радиатор на элементах силовой цепи питания графического процессора.

Радиатор кулера и элементы печатной платы охлаждаются двумя вентиляторами, закреплёнными на стойках в пластиковой рамке.

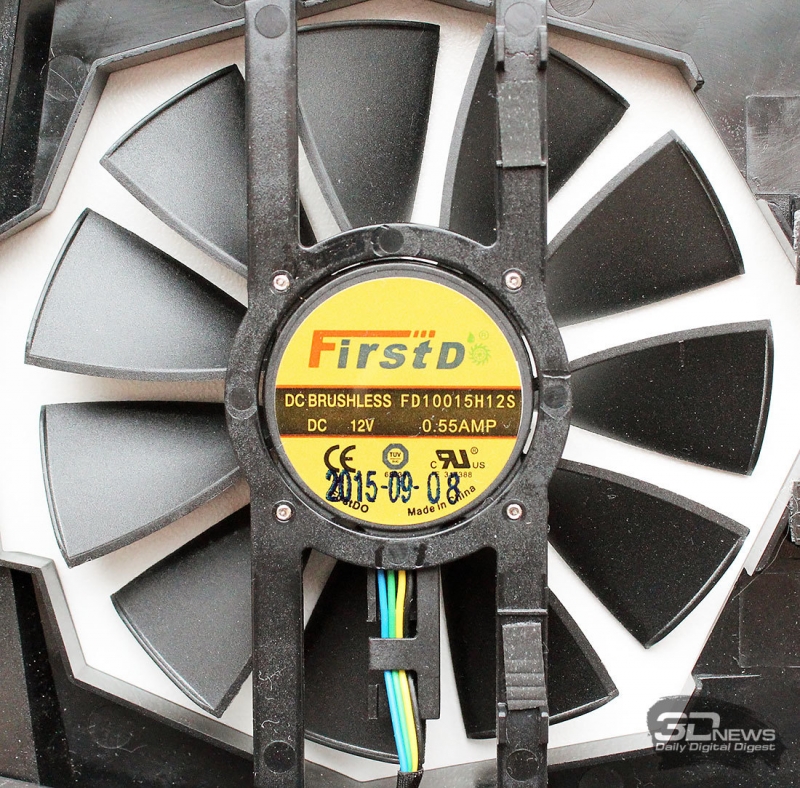

Вентиляторы одиннадцатилопастные, выпущены компанией FirstDo и имеют маркировку FD10015H12S. Реальный размер крыльчатки вентиляторов равен 84 мм и основаны они, по всей видимости, на подшипниках скольжения.

Лопасти вентиляторов имеют довольно агрессивный угол атаки, а также торцевую кромку, благодаря которой повышено статическое давление, развиваемое вентилятором (однако конкретных цифр ASUS не приводит). Скорость вращения вентиляторов регулируется широтно-импульсной модуляцией в диапазоне от 0 до 3000 об/мин, то есть в 2D и игровых режимах невысокой нагрузки вентиляторы вообще не вращаются и не создают никакого шума. Стартуют вентиляторы по достижении графическим процессором температуры 65 градусов Цельсия.

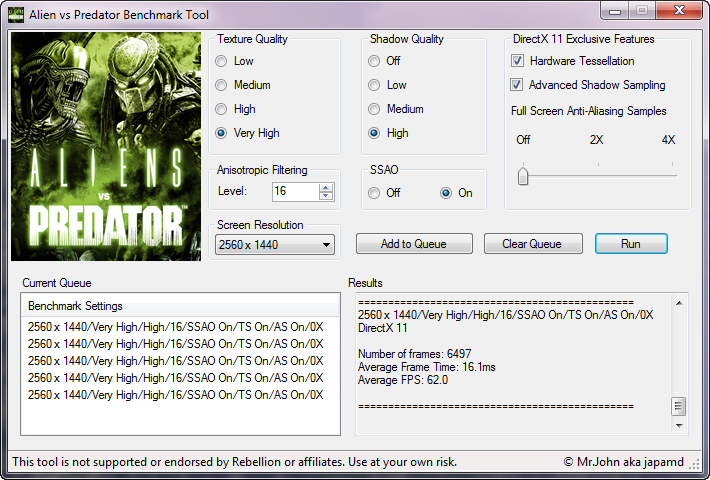

Для проверки температурного режима работы видеокарты ASUS STRIX R9 380X Gaming в качестве нагрузки мы использовали пять циклов теста весьма ресурсоёмкой игры Aliens vs. Predator (2010) при максимальном качестве графики в разрешении 2560 × 1440 пикселей с анизотропной фильтрацией уровня 16х, но без использования MSAA-сглаживания.

Для мониторинга температур и всех прочих параметров применялись программа MSI Afterburner версии 4.2.0 и утилита GPU-Z версии 0.8.6. Все тесты проводились в закрытом корпусе системного блока, конфигурация которого будет описана в следующем разделе статьи, при средней комнатной температуре 24,5 градуса Цельсия.

Прежде всего, посмотрим на температурный режим работы видеокарты при полностью автоматической регулировке скорости вентиляторов.

Сначала хотелось бы отметить, что в 2D-режиме наш экземпляр видеокарты не останавливал вентиляторы полностью, а понижал скорость вращения до 560 об/мин. Тем не менее при такой скорости вентиляторов видеокарту можно назвать бесшумной. Спустя примерно 20 минут игровой нагрузки скорость вентиляторов автоматически увеличилась до 1240 об/мин, обеспечив графическому процессору вполне комфортный температурный режим — 71 градус Цельсия. Результат отменный, что тут ещё сказать?

При максимальных 3030 об/мин система охлаждения способна снизить температуру графического процессора сразу на 15 градусов Цельсия.

Однако, на наш взгляд, в этом совершенно нет необходимости, тем более что уровень шума при такой скорости вентиляторов весьма высок.

Измерение уровня шума систем охлаждения видеокарт осуществлялось электронным шумомером «ОКТАВА-110А» после часа ночи в полностью закрытой комнате площадью около 20 м² со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлась исключительно система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора/турбины кулера. Материнская плата, в которую была вставлена видеокарта с установленной на неё системой охлаждения, размещалась на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 22 дБА, а субъективно комфортный (не путать с низким) уровень шума при измерениях с такого расстояния находится около отметки 36 дБА. Скорость вращения вентиляторов изменялась во всём диапазоне их работы с помощью специального точного контроллера путём изменения питающего напряжения с шагом 0,5 В.

На график с данными об уровне шума ASUS STRIX R9 380X Gaming мы внесли результаты измерений уровня шума ещё трёх «неясытей» — оригинальных видеокарт ASUS семейства STRIX, ранее протестированных ASUS STRIX R9 390 OC с мощным кулером DirectCU III, ASUS STRIX R7 370 со своей версией системы охлаждения DirectCU II с двумя 80-мм вентиляторами, а также ASUS STRIX GTX 950 OC ещё с одной модификацией DirectCU II с парой 74-мм крыльчаток. Добавим, что вертикальными пунктирными линиями соответствующего цвета отмечены верхние границы скорости систем охлаждения при их автоматической ШИМ-регулировке. Вот что у нас получилось.

ASUS STRIX R9 380X Gaming не стала самой тихой из этой четвёрки видеокарт ASUS, однако прилично опередила старшую ASUS STRIX R9 390 OC. Тем не менее в 3D-режиме эту модель видеокарты нельзя назвать тихой или хотя бы комфортной, несмотря на низкую скорость вентиляторов при автоматической регулировке. Причина кроется в самих «вертушках» – угловатые и толстые лопасти с усиленным торцом и большим углом атаки создают шум, который отчётливо слышен даже при 1000 об/мин, так что мы не можем рекомендовать данную модель ценителям тихих системных блоков.

⇡#Оверклокерский потенциал

Для проверки разгонного потенциала видеокарты ASUS STRIX R9 380X Gaming мы увеличили предел по питанию до максимально возможных 120%, а скорость вращения вентиляторов кулера зафиксировали на 50% мощности, или около 1600 об/мин.

В результате без потери стабильности и появления дефектов изображения частоты видеокарты удалось поднять до 1110 МГц по графическому процессору (+7,7%) и до 6400 МГц по видеопамяти (+12,3%).

Нужно признать, что это довольно скромный разгон, даже с учётом очень эффективного охлаждения на видеокарте, ведь температура графического процессора не превысила отметку 68 градусов Цельсия.

Для старых добрых Radeon HD 7970 GHz Edition такие температуры редко когда были достижимы даже в оригинальном исполнении с громоздкими кулерами. Добавим, что ASUS DirectCU II на этой видеокарте справилась с разгоном и при автоматической регулировке скорости, хотя температура возросла на 3 градуса Цельсия, а скорость вентиляторов увеличилась на 80 об/мин в сравнении с номинальным режимом работы.
