p>В сегодняшней статье мы расскажем о двух системах воздушного охлаждения, предназначенных для компактных системных блоков, которые в последние годы, благодаря снижению тепловыделения компонентов и в первую очередь центральных процессоров, становятся все более популярны. Для таких кулеров особое значение имеет уровень шума, поскольку HTPC-система должна быть в первую очередь тихой, однако и эффективность охлаждения всё ещё играет важную роль. С последней составляющей у компактных моделей не всегда всё хорошо, так как габариты серьёзно ограничивают эффективность охлаждения. Как удалось решить этот вопрос компаниям ID-COOLING и Reeven, мы узнаем на примере двух моделей процессорных кулеров, которые называются, соответственно, IS-50 и STEROPES.

А в одной из следующих статей протестируем ещё более компактные версии HTPC-кулеров, сравнив их с победителем сегодняшней «схватки».

⇡#Технические характеристики и рекомендованная стоимость

ID-COOLING IS-50

Модель ID-COOLING IS-50 поставляется в компактной плоской картонной коробке. Несмотря на скромные размеры, упаковка максимально информативна. На ней можно найти описание ключевых особенностей кулера, размеры, технические характеристики и фото.

Внутри, кроме самого кулера, находятся две пары стальных направляющих для крепления к процессорным разъёмам Intel и AMD, набор винтов и шайб, четыре длинных винта для установки стандартного 120-мм вентилятора толщиной 25 мм, термопаста, ключик и инструкция по установке.

Кулер выпускается в Китае, и на него предоставляется трёхлетняя гарантия. Рекомендованная стоимость данной модели составляет 37 долларов США, что для системы охлаждения такого класса весьма недёшево.

ID-COOLING IS-50 представляет собой компактный кулер топ-конструкции высотой всего 57 мм, а шириной и длиной 120 и 122 мм соответственно. Он состоит из алюминиевого радиатора на тепловых трубках и тонкого 120-мм вентилятора. Именно благодаря последнему и его глянцевым полупрозрачным лопастям оригинальной формы IS-50 выглядит довольно привлекательно.

Весит система охлаждения всего 385 граммов, львиная доля приходится на радиатор с тепловыми трубками. Вся конструкция и вентилятор держатся на пяти шестимиллиметровых трубках, выходящих из основания.





Сразу бросается в глаза тот факт, что радиатор примерно на 25% уже вентилятора, поэтому последний разработчикам пришлось закрепить на двух стальных направляющих.





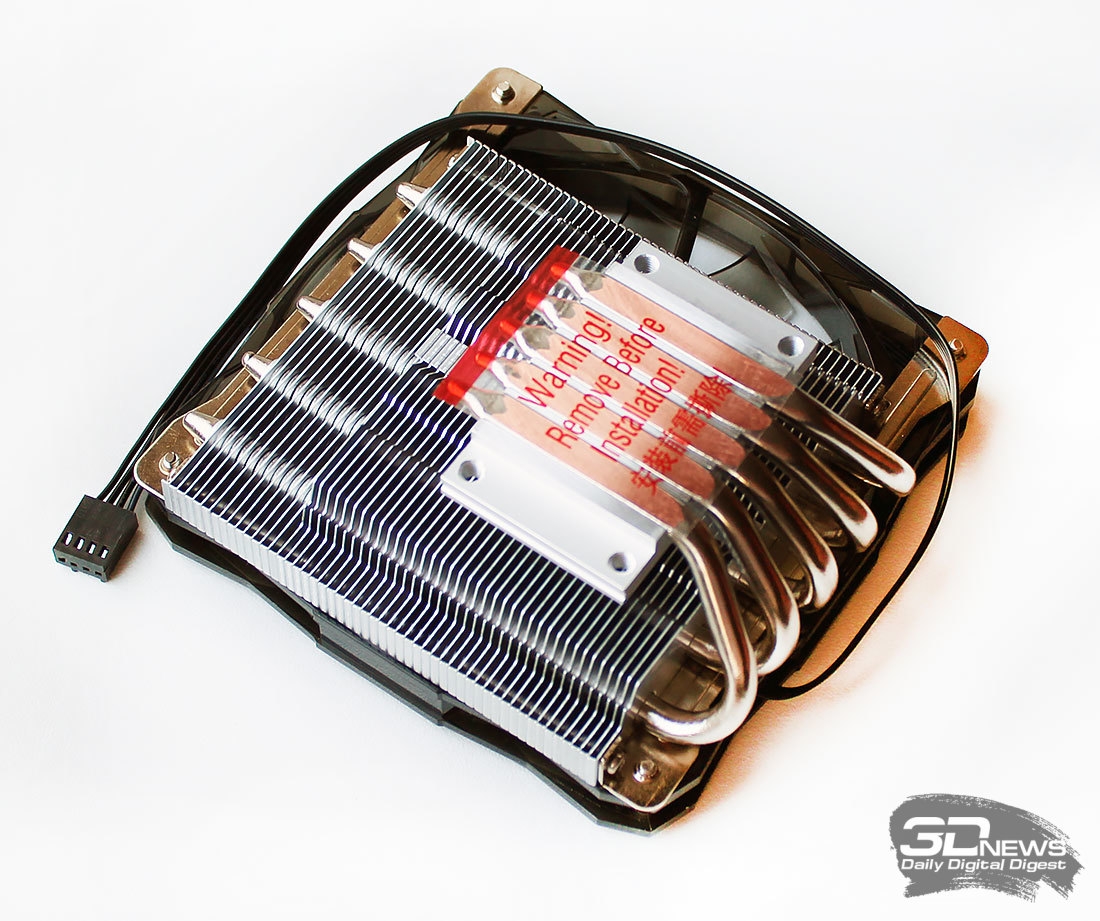

Вот как выглядит радиатор без вентилятора.

Он состоит из 51 алюминиевой пластины толщиной 0,5 мм, напрессованной на тепловые трубки с шагом 1,7 мм. Расчётная площадь такого радиатора составляет всего 1470 см².

Отличительной особенностью ID-COOLING IS-50 является основание с технологией прямого контакта. При этом расстояние между тепловыми трубками равно 1,5 мм и заполнено алюминиевой вставкой, а поверхность самих трубок проходит немного выше этих вставок.

Кроме того, основание кулера получилось слегка вогнутым, поэтому нам не удалось добиться полноценного контакта теплораспределителя процессора с ним, что хорошо видно по полученным отпечаткам.

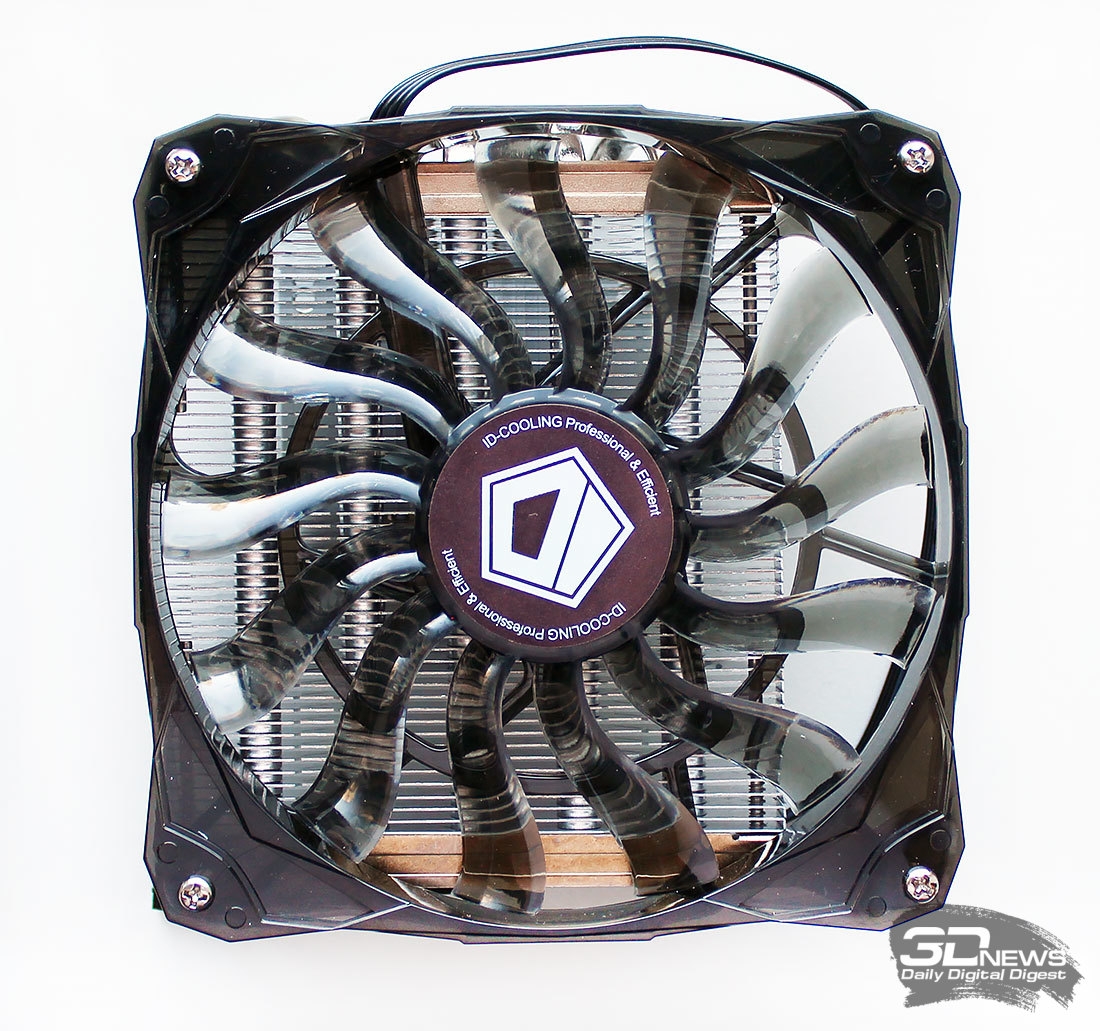

На радиаторе установлен вентилятор размерами 120 × 120 × 15 мм. Модель NO-12015 имеет чёрную глянцевую рамку и крыльчатку с 13 полупрозрачными лопастями.

Вентилятор оснащён ШИМ-управлением, поэтому скорость вращения его крыльчатки может регулироваться автоматически в диапазоне от 600 до 1600 об/мин. Максимальный воздушный поток заявлен на отметке 53,6 CFM, статическое давление – 1,36 мм H₂O, а уровень шума в диапазоне от 13,8 до 30,2 дБА.

Под бумажной наклейкой на статоре скрыт гидродинамический подшипник, срок службы которого производитель не раскрывает. Зато на ней приведены электрические характеристики вентилятора.

Энергопотребление для такой компактной модели оказалось довольно высоким: при заявленных в характеристиках 2,64 Вт вентилятор потреблял 3,06 Вт и мог стартовать при напряжении 3,3 В. Кроме штатного тонкого вентилятора на радиатор ID-COOLING IS-50 можно установить 120-мм вентилятор стандартной толщины 25 мм, для чего в комплекте кулера есть длинные винты.

ID-COOLING IS-50 совместим с платформами Intel для процессоров конструктива LGA775/115x и AMD Socket AM2(+)/AM3(+)/FM1/FM2(+). Для установки кулера к его основанию привинчиваются стальные направляющие с втулками на концах.

Затем кулер устанавливается на процессор и притягивается с обратной стороны платы гайками.

Кулер очень низкий, но сравнительно компактный в основании, поэтому он прекрасно ужился с радиаторами как на оперативной памяти, так и на силовых элементах.

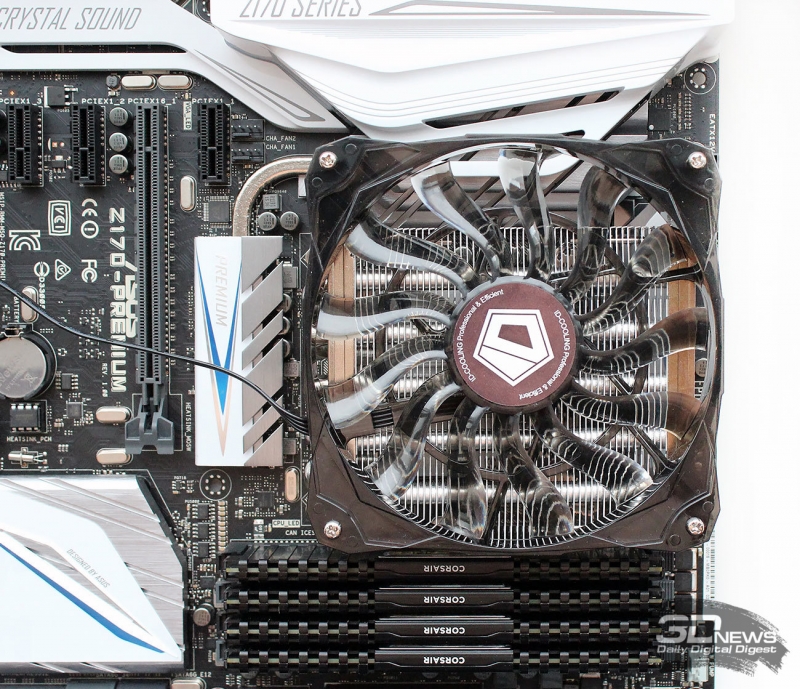

Вот как он выглядит на материнской плате…

…и внутри корпуса системного блока.

Reeven STEROPES (RC-1206)

Второй участник сегодняшнего тестирования называется Reeven STEROPES и упакован в такую же небольшую коробку, как и ID-COOLING IS-50. Информативности коробке также не занимать – здесь есть всё необходимое, чтобы ещё в магазине получить о кулере максимум полезной информации.

Комплектация практически такая же, как и у его сегодняшнего соперника, только термопаста попроще и нет винтов для крепления вентилятора, поскольку он держится на проволочных скобках.

Выпускается данная модель в Китае, гарантийный срок – 3 года, стоимость – 40 долларов США.

Reeven STEROPES также довольно приятный внешне кулер. Никелированное основание, изогнутые трубки, вентилятор с ярко-жёлтой крыльчаткой делают данную модель довольно небанальной и интересной.

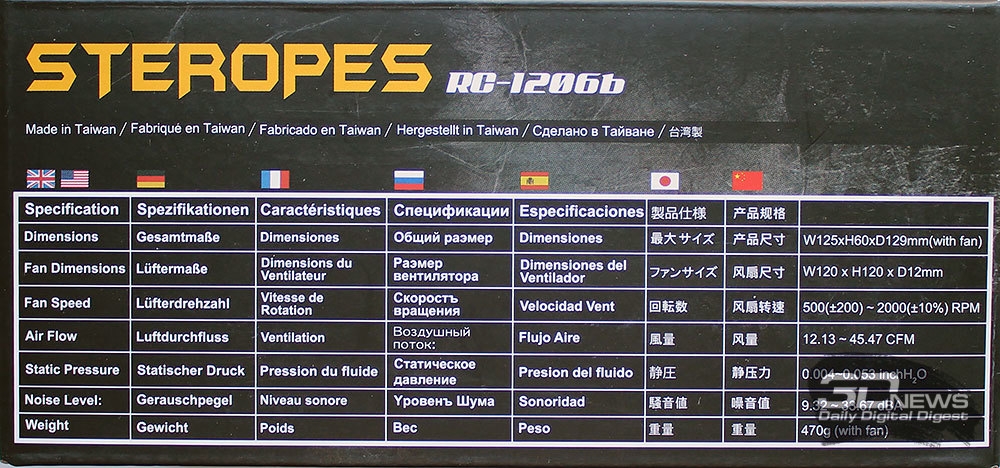

Что касается размеров, то они совсем некритично отличаются от IS-50 и приведены на следующей схеме.

А вот весит кулер Reeven немного больше соперника – 470 граммов.

Данная модель представляет собой алюминиевый радиатор топ-конструкции на пяти тепловых трубках диаметром 6 мм.

Причём здесь три тепловые трубки выходят и с противоположной стороны основания, контактируя с нижней частью радиатора.

Общее число пластин на тепловых трубках равно 73, межрёберное расстояние – всего 1,4 мм, а толщина пластин равна 0,3 мм.

Благодаря этому площадь радиатора составляет 3500 см² — это более чем двукратное преимущество перед соперником.

В основании никаких желобков нет, контакт с медной никелированной пластиной обеспечен термоклеем.

Контактная поверхность этой пластины обработана неплохо и тактильно очень гладкая.

А вот с ровностью у неё далеко не всё в порядке — она выпуклая, в результате чего контакт с теплораспределителем процессора получился не самый тесный.

Поворот радиатора кулера на 90 градусов, как и его повторная установка не помогли нам добиться удовлетворительного контакта.

На радиаторе установлен вентилятор модели RM1212S20B-P с ярко-жёлтой крыльчаткой, статор которой закреплён на шести изогнутых стойках. Его размеры составляют размерами 120 × 120 × 12 мм, а выглядит он довольно необычно.

Данная «вертушка» более скоростная, чем у ID-COOLING IS-50, – диапазон её регулировки лежит в пределах 500-2000 об/мин. Для управления используется широтно-импульсная модуляция. Воздушный поток лежит в диапазоне 12,1–45,5 CFM, уровень шума – 9,3–33,7 дБА, статическое давление – 0,10–1,35 мм H₂O.

Тип подшипника вентилятора, как и срок его службы, в характеристиках не указан, но по информации на статоре очевидно, что здесь применена обычная втулка (подшипник скольжения).

При заявленных в характеристиках 4,68 Вт вентилятор потреблял 5,06 Вт, а также мог стартовать при напряжении 3,2 В.

Закрепляется вентилятор с помощью пары проволочных скоб, вставляемых в отверстия и зацепляемых за боковые стороны.

Установка вентилятора стандартной толщины конструкцией кулера не предусмотрена. Тем не менее его вполне можно приспособить кустарным способом.

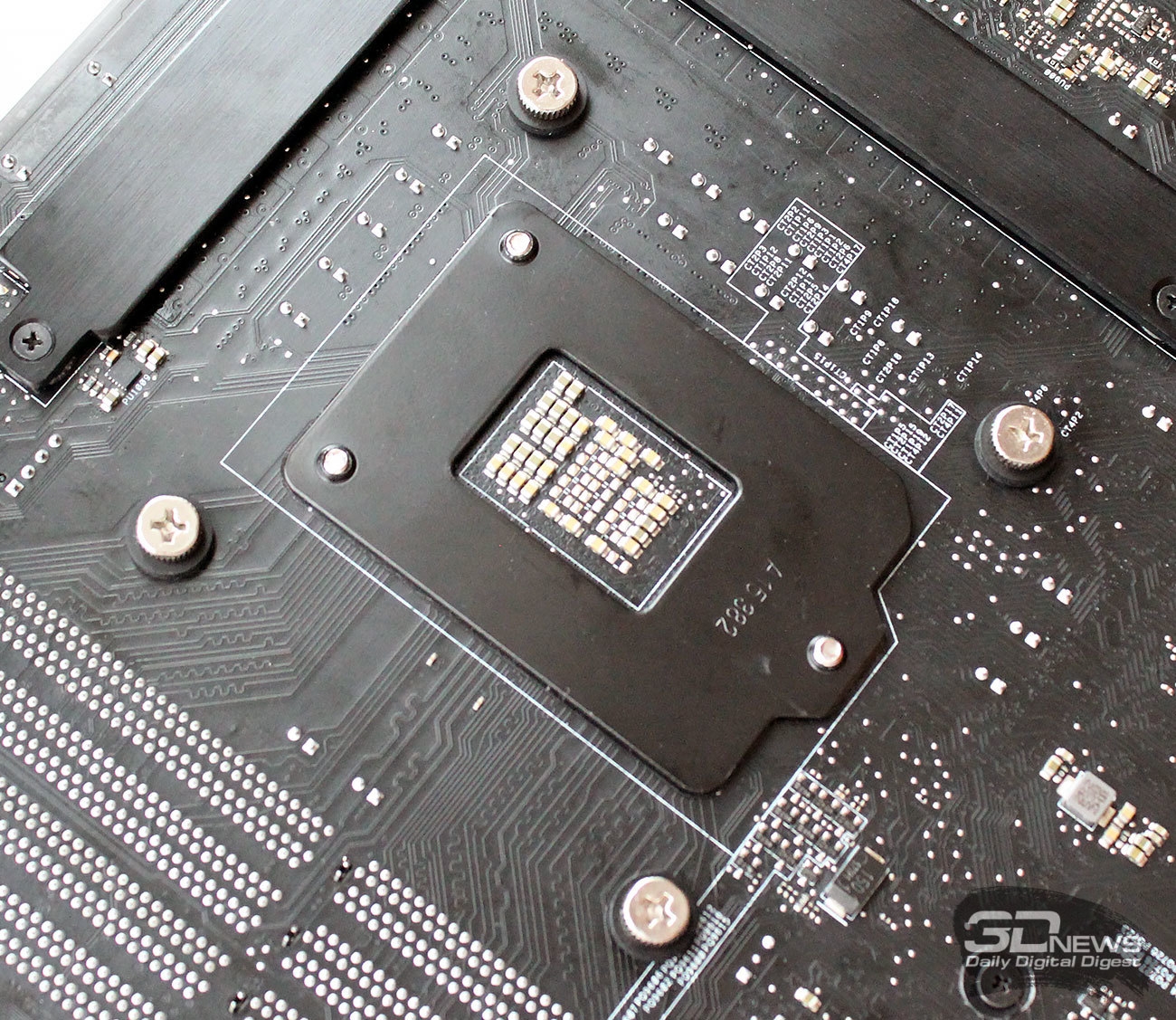

Reeven STEROPES совместим со всеми современными платформами, за исключением Intel LGA2011. Процедура установки довольно стандартна и подробно изложена в инструкции. Понять её можно даже по двум следующим фото.

На материнской плате кулер разместился с трудом – при установке левая сторона радиатора упёрлась в модули оперативной памяти.

При повороте кулера на 90 градусов в любую сторону в память упирались уже тепловые трубки, так что это единственный вариант его размещения на данной модели материнской платы (ASUS Z170-Premium). Зато после установки Reeven STEROPES воздушным потоком вентилятора может охлаждать не только радиаторы на силовых цепях, но и модули оперативной памяти.

Внутри корпуса системного блока система охлаждения выглядит не менее интересно, чем ранее рассмотренный нами ID-COOLING IS-50.

Давайте выясним, какой из них окажется эффективнее и тише. Только сначала, как обычно, о тестовой конфигурации и методике тестирования.
