p>Компания ASUSTeK Computer Inc. не так давно выпустила материнскую плату ASUS B150M Pro Gaming форм-фактора micro-ATX на чипсете Intel B150. Некоторые особенности этого набора микросхем исследовал мой коллега в статье про системную плату ASUS B150 Pro Gaming D3, однако, несмотря на почти одинаковые названия данных моделей, это совершенно разные продукты.

О характеристиках, дизайне, возможностях, BIOS и производительности ASUS B150M Pro Gaming и пойдёт речь в сегодняшней статье.

⇡#Технические характеристики и рекомендованная стоимость

* – По данным «Яндекс.Маркета» на 09.03.2016.

⇡#Упаковка и комплектация

Материнская плата поставляется в компактной коробке, выполненной из плотного картона. Её оформление довольно яркое – на лицевой стороне изображена сама плата, перечислены поддерживаемые современные технологии, а также размещена наклейка, сообщающая, что покупатель этой платы получит 15-дневный премиальный доступ к бронепалубному крейсеру «Диана» в игре World of Warships.

Несмотря на небольшие габариты коробки, её обратная сторона максимально информативна. На ней подробно рассказано о ключевых особенностях платы, разъёмах ввода-вывода и технических характеристиках.

Наклейка на одной из боковых сторон коробки позволит потенциальному покупателю проверить не только серийный номер, но и краткие спецификации.

В комплекте с платой поставляются два SATA-кабеля, набор пластиковых стяжек для кабелей, панель для корпуса системного блока (I/O shield), наклейки для кабелей, наклейка с логотипом ASUS, винт для фиксации накопителей M.2, инструкция по эксплуатации, DVD с драйверами и программным обеспечением.

Плата выпускается в Китае, и на неё предоставляется трёхлетняя гарантия. В российских магазинах данная модель стоит от семи тысяч рублей, что делает её одной из самых дешёвых в своём классе.

⇡#Дизайн и возможности

ASUS B150M Pro Gaming выполнена в форм-факторе micro-ATX и имеет размеры 234 × 218 мм. Все элементы платы размещены на практически чёрном текстолите, который украшен ярко-красными полосками, отходящими от процессорного разъёма, и двумя алыми радиаторами на чипсете и VRM-элементах.

На заднюю панель материнской платы выведены следующие выходы и разъёмы.

• •  1 комбинированный разъём PS/2;
• •  4 порта USB 2.0/1.1;
• •  1 порт HDMI;
• •  4 порта USB 3.0/2.0;
• •  1 сетевая LAN-розетка RJ-45;
• •  3 3,5-мм аудиоразъёма.

Как видим, здесь нет никаких USB 3.1 и Wi-Fi-разъёмов, всё подстать ценовому классу устройства.

Расположение основных разъёмов и коннекторов на материнской плате приведём из инструкции по эксплуатации, которую можно скачать с официальной страницы.

Несмотря на небольшие размеры платы, нельзя сказать, что элементы расположены вплотную друг к другу. В первую очередь потому, что их на ASUS B150M Pro Gaming совсем немного. Тем не менее давайте посмотрим, что нам предлагает производитель в этом ценовом сегменте, и для детального изучения платы снимем с неё радиаторы.

Процессорный разъём LGA1151 здесь стандартный. От случайных повреждений контактов он закрыт пластиковой крышкой, а вот фирменная рамка ASUS для более удобной и простой установки процессора в комплектацию платы не входит.

Перечень совместимых с платой процессоров можно найти на официальной странице, где на момент подготовки статьи числились все выпущенные процессоры компании Intel, относящиеся к конструктивному исполнению LGA1151.

Предельно проста и схема питания процессора, состоящая всего из шести фаз.

Такая экономия на плате более чем оправданна, ведь чипсет Intel B150 лишён каких-либо оверклокерских функций, а значит, запас по питанию процессора здесь ни к чему. И всё же даже такая простая схема питания поддерживает фирменную технологию Digi+ VRM.

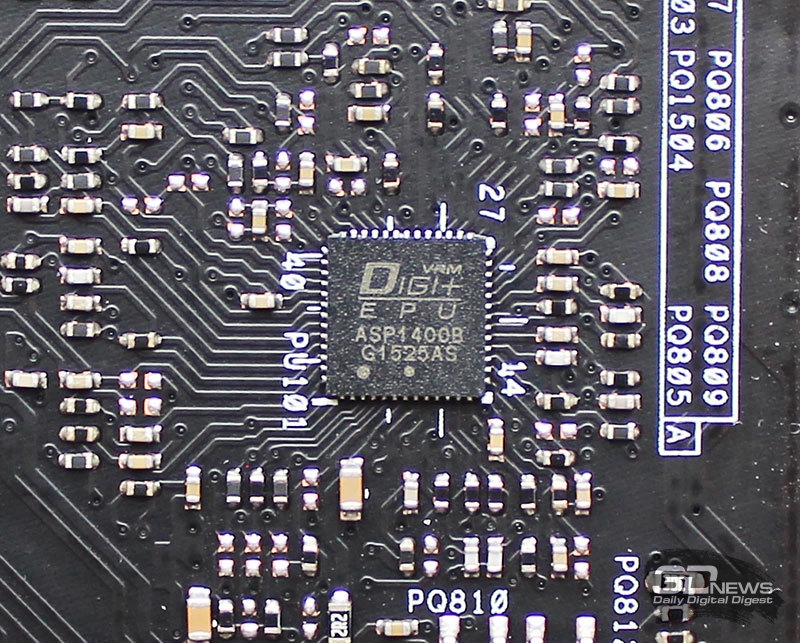

За управление питанием процессора на плате ответственен контроллер DIGI+ ASP1400B.

Питание на ASUS B150M Pro Gaming подаётся через стандартные 24-контактный и 8-контактный разъёмы, размещённые на своих привычных местах.

Материнская плата имеет четыре слота DIMM для оперативной памяти стандарта DDR4 SDRAM и, конечно же, поддерживает работу памяти в двухканальном режиме.

Максимальный поддерживаемый объём памяти на ASUS B150M Pro Gaming – 64 гигабайта, то есть как и на флагманских платах, а вот официально поддерживаемая частота равна только 2 133 МГц. Однако этой информации из спецификаций противоречит приведённый на странице платы PDF с перечнем поддерживаемых модулей. К сожалению, фактически он несёт только информационный характер, поскольку на практике плата наотрез отказалась работать с памятью на частоте выше 2 133 МГц.

Чипсет Intel B150 контактирует со своим радиатором через термопрокладку, следы которой видны на кристалле после снятия радиатора.

Здесь отметить какие-либо особенности невозможно.

У ASUS B150M Pro Gaming есть всего три слота PCI Express 3.0. Лишь один из них является PCI Express x16, а два оставшиеся – PCI Express x1.

Разумеется, ни о какой поддержке AMD CrossFireX или NVIDIA SLI на материнской плате этой ценовой категории не может быть и речи, всё предельно просто.

Плата оснащена шестью портами SATA III с пропускной способностью до 6 Гбит/с, которые реализованы возможностями чипсета Intel B150 и распаяны в вертикальном положении.

Возможностью создания RAID-массивов материнская плата не наделена. Зато на ASUS B150M Pro Gaming установлен высокоскоростной разъём M.2 с пропускной способностью до 32 Гбит/с. Поддерживаются твердотельные накопители стандартов 2242/2260/2280.

Всё по минимуму и в плане сетевых контроллеров. У ASUS B150M Pro Gaming он один – гигабитный Intel WGI219V.

Одновременно здесь реализована фирменная технология ASUS LANGuard – аппаратная защита компонентов сети от перепадов напряжения и статического электричества.

Что касается USB-портов, то на ASUS B150M Pro Gaming их 12: шесть портов USB 3.0/2.0 (4 – на задней панели, 2 – подключаются к соответствующим разъёмам на системной плате) и еще шесть USB 2.0/1.1 (4 – на задней панели, 2 – подключаются к соответствующим разъёмам на системной плате), и все они работают под управлением чипсета Intel B150. Поддержки USB 3.1 материнская плата не получила.

В зоне выходов платы отметим контроллер ASM1442K, отвечающий за преобразование уровня сигнала (TMDS Level Shifter) и поддержку стандарта передачи видео с разрешениями до 4K включительно.

На плате установлен HD-кодек SupremeFX, основанный на 8-канальном чипе Realtek ALC1150, с соотношением «сигнал — шум» на уровне 115 дБ. Он  экранирован от наводок металлической крышкой.

Несмотря на бюджетность платы, в аппаратной части звукового тракта используются высококачественные японские конденсаторы Nichicon, применена изоляция звукового тракта от остальных компонентов печатной платы для снижения наводок и улучшения качества звучания, а также встроен усилитель для наушников. Кроме того, на ASUS B150M Pro Gaming реализована приятная подсветка зоны аудио.

Контроль за температурами, COM-портом и скоростью вращения вентиляторов на плате осуществляет контроллер Nuvoton NCT5539D.

В нижней части текстолита можно найти аудиоразъёмы для передней панели, COM-порт, контакты Clear CMOS, коннекторы TPM, разъёмы USB 3.0 и 2.0 для передней панели корпуса и коннекторы передней панели корпуса системного блока.

Разъёмов для подключения вентиляторов на плате всего два, но оба они четырёхконтактные, с поддержкой ШИМ.

В заключение осмотра и изучения особенностей платы добавим, что для охлаждения чипсета и цепей питания на ASUS B150M Pro Gaming используются маленькие алюминиевые радиаторы с термопрокладкой.
