p>Достигнув своего технологического и функционального предела, флагманские материнские платы на чипсете Intel Z170 Express, как это часто бывает, стали обрастать дизайнерскими и моддинговыми фишками, которые, по мнению разработчиков, должны сделать такие продукты ещё привлекательнее для конечного пользователя. Нужно сказать, что этот ход нередко срабатывает, поскольку если кто-то готов потратить на плату для Skylake около 20 тысяч рублей, то почему бы ему не добавить около 5% и не получить ещё более интересный продукт?

Одну из таких моделей выпустила компания Micro-Star International Co., Ltd (MSI). К сегодняшнему дню в ассортименте MSI мы насчитали 21 материнскую плату на чипсете Intel Z170 Express, и героиня сегодняшнего тестирования – MSI Z170A XPower Gaming Titanium Edition – занимает в этой когорте второе место (вслед за умопомрачительной MSI Z170A Gaming M9 ACK). О её особенностях и возможностях и пойдёт речь в сегодняшней статье.

Технические характеристики и рекомендованная стоимость

* – По данным «Яндекс.Маркета» на 24.04.2016.

⇡#Упаковка и комплектация

Коробка, в которой поставляется MSI Z170A XPower Gaming Titanium Edition, очень привлекательная и яркая. На лицевой стороне упаковки, выполненной в серебристом цвете, приведено увеличенное фото части платы и название модели.

Обратная сторона коробки традиционно максимально информативна. Здесь приведены ключевые особенности, перечислены краткие спецификации и выходы.

Если откинуть верхнюю панель коробки, то взору открывается не только ещё более подробное описание достоинств продукта, но и прозрачное окно, через которое видна сама плата.

По наклейке на одном из торцов коробки можно узнать серийный номер продукта и его краткие характеристики.

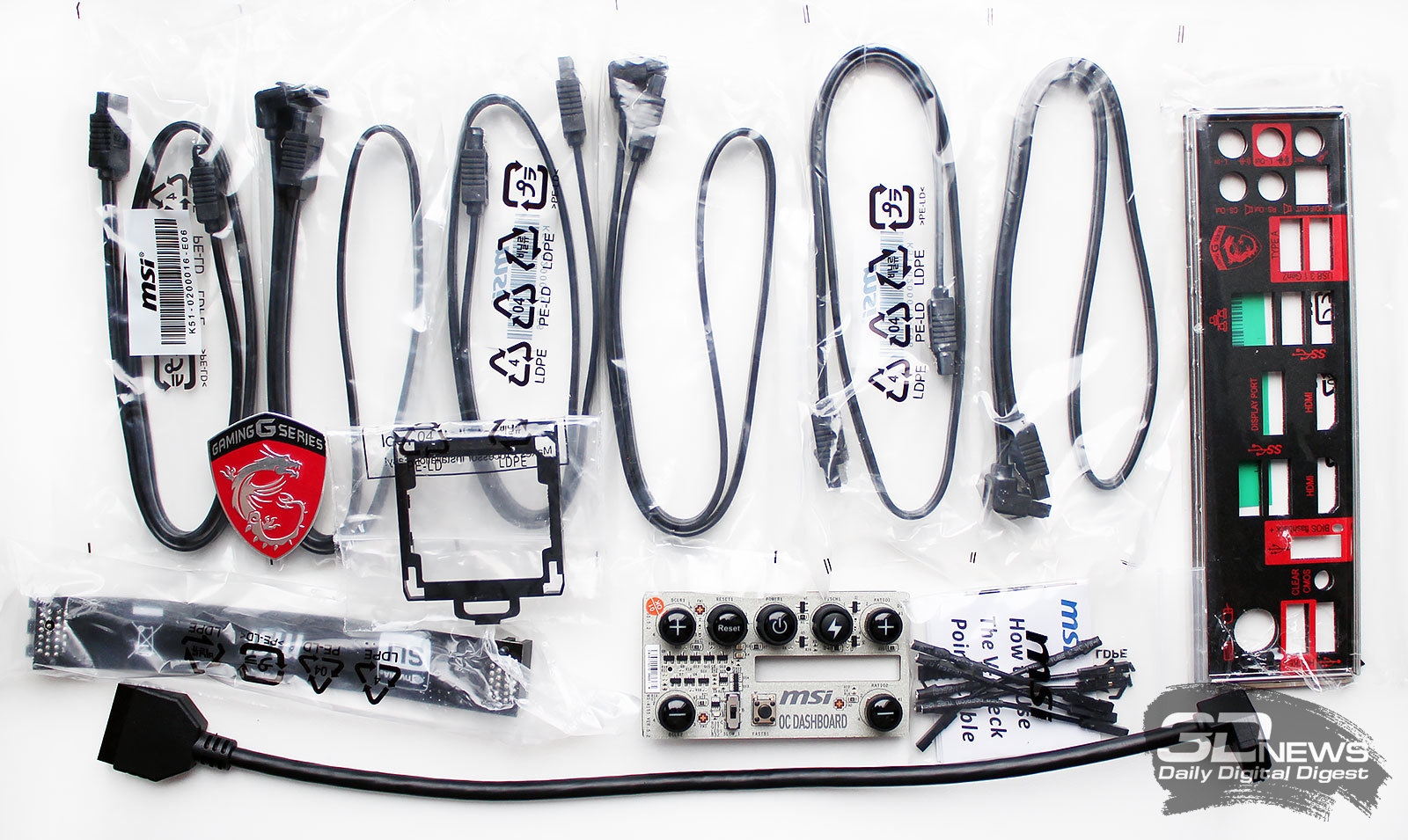

Комплектация очень богатая. В комплект поставки MSI Z170A XPower Gaming Titanium Edition включены шесть SATA-кабелей с защёлками, заглушка на заднюю панель, соединительный мостик для SLI, набор M-Connector и панель MSI OC Dashboard с кабелем.

Кроме этого, в комплект поставки входит инструкция по эксплуатации, памятки и ярлык на дверную ручку, наклейки для SATA-кабелей, а также компакт-диск с драйверами и утилитами.

Предоставленная нам на тестирование MSI Z170A XPower Gaming Titanium Edition выпущена в Китае и относится к версии 1.0. Производителем на плату предоставляется трёхлетняя гарантия. В России данную модель на момент подготовки статьи можно было приобрести по цене чуть больше двадцати тысяч рублей, а за рубежом она продаётся за 299 долларов США.

⇡#Особенности конструкции

MSI Z170A XPower Gaming Titanium Edition очень необычная внешне плата, выполненная в светло-серебристой расцветке. На фигурных радиаторах силовых элементов нанесено название модели платы, а на радиаторе чипсета изображён символ серии Gaming – дракон.

Данная модель относится к стандарту ATX, её габариты составляют 305 × 244 мм.

С расположением ключевых элементов MSI Z170A XPower Gaming Titanium Edition можно ознакомиться на следующей схеме.

На заднюю панель платы выведены (слева направо): два порта USB 2.0/1.1, совмещённые с комбинированным разъёмом PS/2, кнопка Clear CMOS, один USB 2.0/1.1 (USB FlashBack); два порта USB 3.0/2.0 и выход HDMI; один Display Port и ещё один HDMI; два порта USB 3.0/2.0 и сетевой порт LAN (RJ45); два порта USB 3.1; панель с пятью позолоченными аудиовыходами и выходом S/PDIF.

Без радиаторов на силовых цепях питания процессора и радиатора чипсета плата выглядит следующим образом.

Давайте последовательно рассмотрим все её компоненты и контроллеры.

Процессорный разъём конструктива LGA1151, защищённый от пыли и случайных повреждений контактов пластиковой крышкой, предназначен, как декларирует производитель, для экстремального разгона.

По всей видимости, речь идёт об отверстии в центре сокета, через которое можно установить непосредственно под процессор термодатчик и с его помощью довольно точно измерять температуру. В то же время каких-либо конструктивных изменений в данном разъёме нет. Отметим, что на данный момент платой поддерживаются все вышедшие процессоры с ядром Skylake конструктива LGA1151.

Система питания процессора шестнадцатифазная (!), с цифровым управлением DIGITALL POWER.

Компоненты силовых цепей соответствуют жёсткому стандарту Military Class 5 и включают в себя: высококачественные силовые транзисторы DrMOS; катушки с титановым сердечником, увеличенным на 40% запасом по току и на 30% более высоким КПД; энергоэффективные конденсаторы Hi-c CAP и Dark CAP с рекордно низкими значениями эквивалентного последовательного сопротивления (ESR) и не менее чем десятилетним сроком службы.

За управление питанием процессора отвечает ШИМ-контроллер IR35201 производства компании International Rectifier с удвоителями IR3599, распаянными на обратной стороне платы.

Тактовый генератор представлен контроллером IDT 6V41516NLG, которому в MSI дали маркетинговое название OC Engine 2.

Двухфазным преобразователем питания VCCIO управляет ШИМ-контроллер Powervation PV3205.

В целом нужно сказать, что система питания процессора у MSI Z170A XPower Gaming Titanium Edition одна из самых мощных среди плат с чипсетом Intel Z170 Express.

Что касается самого питания платы, то оно обеспечивается не только через стандартные 24-контактную и 8-контактную колодки, расположенные в наиболее удобных для подключения кабелей питания зонах платы, но и через дополнительные четырёх- и шестиконтактный разъёмы.

Первый предназначен для обеспечения дополнительным питанием процессора и его силовых цепей при экстремальных типах разгона, а второй – при использовании трёх и более видеокарт. В обычных условиях эксплуатации подключение к этим разъёмам кабелей питания не требуется.

Чипсет Intel Z170 Express охлаждается пассивным алюминиевым радиатором.

MSI Z170A XPower Gaming Titanium Edition оснащена четырьмя слотами DIMM для оперативной памяти стандарта DDR4. Они имеют защёлки только с одной стороны (правой на фото).

Общий объём поддерживаемой памяти может достигать 64 Гбайт. В спецификациях указана поддержка оверклокерских модулей с частотами 2600-3600(O.C.) и обычных, с частотами 2400/2133 МГц. Поддерживаются XMP-профили (Extreme Memory Profile) и даже модули с коррекцией ошибок (ECC).

ШИМ-контроллер памяти двухканальный, производства Powervation Ltd. (маркировка PV3205).

MSI Z170A XPower Gaming Titanium Edition оснащена семью разъёмами PCI Express, два из которых имеют металлизированную рамку.

Такая защита, вкупе с технологией MSI Steel Armor, заключающейся в увеличении числа точек пайки слотов PCI Express, предотвращает разъёмы от повреждений и увеличивает срок их службы. Четыре PCI Express 3.0 x16 могут работать в режимах x16/0/0/x4, x8/0/x8/x4 или x8/x4/x4/x4. Поддерживаются технологии NVIDIA 2-way SLI и AMD 3-way CrossFireX. Для переключения режимов работы слотов применяется восемь коммутаторов. Также обращаем ваше внимание на тот факт, что четыре слота PCI Express x1 имеют открытые пазы, то есть в них можно установить длинные карты расширения. Недостатком такого количества слотов PCI Express является близость первого слота к процессорному разъёму, а значит, широкие кулеры на процессор уже будет не установить.

Если уж зашла речь про платы расширения и, в частности, видеокарты, то стоит отметить, что обеспечение работы видеовыходов платы возложено на два контроллера PTN3360DBS, распаянные как раз в зоне выходов.

На MSI Z170A XPower Gaming Titanium Edition установлены восемь разъёмов SATA III с пропускной способностью до 6 Гбит/с, четыре из которых входят в состав двух разъёмов SATA Express.

Одновременно могут быть задействованы только шесть портов SATA III. Поддерживается создание массивов RAID уровней 0, 1, 5 и 10, а также технологии Intel Rapid Storage, Intel Smart Connect, Intel Smart Response, NCQ, AHCI и Hot Plug.

Два дополнительных порта реализованы посредством контроллера ASMedia ASM1061.

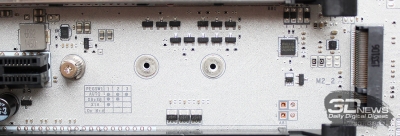

В лучших традициях флагманских материнских плат, на MSI Z170A XPower Gaming Titanium Edition распаяны сразу два высокоскоростных разъёма Turbo M.2 с пропускной способностью до 32 Гбит/с каждый, с поддержкой SSD-модулей, работающих по протоколу NVMe.

Возможно использование SSD длиной 4,2, 6,0 или 8,0 см. Однако если задействовать верхний разъём M.2 в режиме SATA, то будут недоступны сразу два порта SATA (1-й и 2-й), а использование нижнего разъёма M.2 приведёт к отключению SATA-портов 5 и 6, а также четвёртого PCI Express x1.

В качестве сетевого контроллера на плате используется довольно неплохой гигабитный Intel I219-V.

С помощью фирменного приложения MSI GAMING LAN Manager пользователь может оптимизировать сетевой трафик под конкретное приложение. Кроме того, сетевой разъём RJ45 имеет фирменную защиту LAN Protect от электрических разрядов мощностью до 15 кВ, предотвращающую его от выхода из строя при ударах молнии и статического электричества.

Работу USB-портов обеспечивает как чипсет Intel Z170 Express, так и контроллер ASM1142. Четыре порта USB 3.0/2.0 выведены на заднюю панель, ещё три можно подключить непосредственно к плате. Три порта USB 2.0/1.1 также выведены на панель с выходами, а ещё четыре можно подключить к соответствующим разъёмам на плате. Один разъём USB 2.0/1.1 можно использовать в качестве USB FlashBack (обновление BIOS платы без процессора и памяти).

Поддерживаются технологии MSI Super Charger, Direct USB и USB Redriver.

Звуковой тракт на MSI Z170A XPower Gaming Titanium Edition реализован 7.1-канальным HD-аудиокодеком Audio Boost 3, в основе которого лежит чип Realtek ALC1150, дополнительно защищённый от электромагнитных помех.

Здесь всё стандартно для флагманских плат MSI: высококачественные звуковые конденсаторы Chemi-Con, технология Nahimic Sound, позолоченные аудиоразъёмы, спаренный усилитель и фронтальный выделенный аудиовыход для подключения наушников.

Кроме этого, звуковой тракт на плате изолирован от PCB полосой без токопроводящих слоёв.

За функции мониторинга, управления вентиляторами и комбинированным разъёмом PS/2 на плате отвечает контроллер Nuvoton NCT6793D-M.

На нижнем крае текстолита платы выделим индикатор Post-кодов, который во время работы платы показывает текущую температуру процессора, кнопки включения и сброса, а также интересный переключатель Game Boost.

С его помощью можно активировать один из 11 уровней автоматического разгона системы. Чуть выше виден маленький переключатель Slow Mode, который, напротив, позволит запустить систему в случае переразгона или критического сбоя при безопасных заводских настройках.

В правом верхнем углу платы не просто распаяны точки для замера напряжений с помощью мультиметра – V-Check points 2 Lite, а установлена пластиковая колодка, к которой очень удобно подключать кабели M-Connector, входящие в комплект поставки.

На эту же пластиковую колодку можно установить фирменную панель MSI OC Dashboard, на которой продублированы кнопки отвечающие за разгон платы.

Панель можно подключить и с помощью гибкого кабеля длиной примерно 300 мм.

Система охлаждения у MSI Z170A XPower Gaming Titanium Edition состоит из небольшого алюминиевого радиатора чипсета и двух радиаторов с термопрокладками, соединёнными шестимиллиметровой тепловой трубкой.

Они, как вы наверняка догадались, отвечают за охлаждение элементов силовых цепей питания центрального процессора.

Это далеко не все возможности платы MSI Z170A XPower Gaming Titanium Edition, но описание вариантов работы подсветки, горячих клавиш Gaming Hotkey, Gaming Device Port или прочих «допов» флагманского продукта заняло бы у нас ещё целую статью, поэтому мы дополним обзор аппаратной части материнской платы MSI ссылкой на инструкцию по эксплуатации и перейдём к знакомству с её BIOS.
