p>Современные тенденции развития процессорных систем охлаждения, включая жидкостные, и корпусов системных блоков демонстрируют очевидное желание как самих разработчиков, так и покупателей перейти с использования 120-мм вентиляторов на вентиляторы размером 140-мм. Это вполне объяснимо, поскольку такие вентиляторы способны покрыть своим воздушным потоком большую площадь радиаторов и обеспечить более эффективное охлаждение при таком же уровне шума, как у 120-мм моделей, а зачастую и при более низком.

И пусть наиболее популярными и востребованными всё ещё остаются именно 120-мм модели, мимо таких тенденций рынка мы пройти не могли и решили собрать несколько актуальных и продающихся в России вентиляторов и протестировать их. Всего получилось 19 моделей или 25 экземпляров, которым и посвящён сегодняшний материал.

⇡#Технические характеристики

Основные характеристики вентиляторов мы затронем непосредственно по ходу их рассмотрения, а здесь приведём их полные спецификации в таблице.

Отметим, что модели Corsair Air SP140 LED, Cougar Vortex 140 и Deepcool Gamer Storm FDB были приобретены мною в обычном магазине в единичных экземплярах, а все остальные вентиляторы предоставлены нам одноимёнными компаниями в количестве от одного до трёх экземпляров. Проверены были все без исключения вентиляторы. Добавим к характеристикам, что крыльчатки всех 140-мм вентиляторов вращаются против часовой стрелки.

Be quiet! Silent Wings 2 (BL063)

Немецкая компания be quiet! специализируется на производстве блоков питания, процессорных кулеров и вентиляторов, считая основным критерием успеха бесшумную работу своих продуктов. Поскольку единственным источником шума блоков питания и кулеров являются вентиляторы, то именно их разработке и дальнейшему совершенствованию инженеры компании уделяют особое внимание. Линейка вентиляторов be quiet! состоит из трёх «крылатых» направлений – Silent Wings, Shadow Wings и Pure Wings, в каждом из которых от восьми до одиннадцати моделей вентиляторов диаметром 80-140 мм. В нашем сегодняшнем тестировании будет принимать участие 140-мм модель be quiet! Silent Wings 2 (BL063).

Вентиляторы упакованы в фирменные коробки чёрного цвета с изображением SilentWings 2 и перечнем его ключевых особенностей  на лицевой стороне. На обратной можно найти более подробное описание достоинств продукта и его технические характеристики.

Верхняя панель коробки является откидной и не только открывает доступ к вентилятору и двум типам уголков, но и позволяет изучить особенности всех технических составляющих be quiet! Silent Wings 2.

Вместе с вентилятором поставляются переходник на разъём питания PATA, которым можно запитать вентилятор от 12-, 7- или 5-В шины, длинные и короткие винты, инструкция по установке и съёмные уголки крепления.

Выпускается данная модель в Китае и стоит чуть более 23 долларов США, что, прямо сказать, для 140-мм вентилятора довольно дорого. Гарантийный срок – 3 года.

be quiet! Silent Wings 2 – передовая разработка компании, вобравшая в себя лучшие наработки немецких инженеров. Вентилятор выполнен из качественного пластика, приятного по тактильным ощущениям. Девятилопастная крыльчатка и рамка с гладкой внутренней поверхностью выполнены в чёрном цвете, а на роторе и статоре приклеен логотип компании-производителя.

Несмотря на странный вид рамки, размеры данной модели стандартны и составляют 140 × 140 × 25 мм, а весит вентилятор 185 граммов.

Рамка имеет рёбра жёсткости с внешней стороны, а также изогнутые стойки крепления статора. Причём стойки эти загнуты в противоположную воздушному потоку сторону и имеют скошенные углы на входе потока для, соответственно, стабилизации (или фокусировки) воздуха, а также для снижения сопротивления. При этом внутренняя поверхность рамки ровная и очень гладкая.

Но всё же главное ноу-хау be quiet! Silent Wings 2 заключается в профилированных лопастях – они оснащены волнообразными углублениями с внешней и внутренней стороны.

Сделано это специально, для того, чтобы уменьшить уровень шума и одновременно структурировать проходящий через вентилятор поток воздуха. Отметим, что диаметр крыльчатки данной модели составляет 132 мм – пусть и не рекордное для сегодняшнего тестирования значение, но одно из лучших. Скорость вращения крыльчатки постоянна и составляет 1000 об/мин, на которых be quiet! Silent Wings 2 способен нагнетать 60,4 CFM, развивая статическое давление 0,81 мм H₂O. Уровень шума при этом не превышает 15,8 дБА. С помощью входящего в комплект переходника вентилятор можно запитать от 7 или 5 В, но скоростные показатели при таких напряжениях в характеристиках вентилятора не приводятся. Конечно же, мы проверим весь скоростной диапазон работы be quiet! Silent Wings 2 при любых возможных напряжениях.

Ещё одной особенностью данной модели является высокотехнологический гидродинамический подшипник с медной основой. Он скрыт под бумажной наклейкой на статоре диаметром 48 мм. Благодаря использованию медной основы в подшипнике и невысыхающей смазки промышленного класса, а также герметичности самого подшипника, разработчики заявляют об увеличении срока службы be quiet! Silent Wings 2 до 300 000 часов, или более 34 (!) лет непрерывной работы. Это рекордный показатель среди участников сегодняшнего тестирования, проверить который мы, разумеется, не сможем.

Что касается заявленных электрических характеристик двигателя вентилятора, то они довольно типичны для 140-мм моделей: 12 В, 0,2 А и 2,4 Вт.

Стартовое напряжение регламентировано на уровне 4 В.

be quiet! Silent Wings 2 комплектуется двумя наборами креплений, вставляемых в уголки рамки. Первый вариант – жёсткие пластиковые вставки с отверстиями под стандартные 5-мм винты-саморезы.

Второй – силиконовые антивибрационные вставки с маленькими, 2-мм отверстиями под длинные шпильки, входящие в комплект. Правда, вставки эти также сравнительно жёсткие, поэтому у нас закрадываются сомнения, что такой тип крепления способствует заметному уменьшению уровня шума. Добавим, что длина кабеля be quiet! Silent Wings 2 составляет 450 мм.

Corsair Air SP140 LED (CO-9050025-WW)

Ассортимент выпускаемой компанией Corsair продукции такой же, как у be quiet!. В сегодняшней статье компания представлена моделью Corsair Air SP140 LED (CO-9050025-WW), разработанной специально для высокого статического давления.

Вентилятор упакован в компактную коробку с прозрачной лицевой панелью. Рядом указано название модели и её ключевые характеристики.

По обратной стороне коробки можно узнать, что Corsair Air SP140 LED выпускается ещё в четырёх цветовых вариантах: красном, синем, фиолетовом и зелёном, а нам досталась версия с белой подсветкой.

Комплектация предельно проста: четыре винта-самореза и памятка для австралийских клиентов Corsair.

Вентилятор выпускается в Китае, и на него предоставляется гарантия сроком два года. Что касается стоимости, то это одна из самых дешёвых моделей в сегодняшнем тесте, за которую просят всего 12 долларов США.

Corsair Air SP140 LED состоит из чёрной матовой рамки и полупрозрачной крыльчатки с семью лопастями интересной формы. Крыльчатка закреплена на четырёх стойках, по каналам которых проложены кабели.

С торцов рамки вентилятора видны светодиоды.

В плане конструктивных особенностей Corsair Air SP140 LED ничего интересного собой не представляет, вполне обычная модель с почти штатной крыльчаткой скромным диаметром 126 мм и постоянной скоростью вращения.

Правда, одна особенность всё же есть – это двухсегментные лопасти, состоящие из двух половинок, сориентированных под разным углом.

По мнению разработчиков, такие лопасти позволяют добиться более высокого уровня статического давления. Однако если сравнивать заявленные характеристики, то Corsair Air SP140 LED вряд ли выглядит выгодно на фоне других участников тестирования, поскольку при скорости 1440 об/мин статическое давление должно составлять только 1,17 мм H₂O. К примеру, у следующего участника теста даже при 1000 об/мин давление заявлено на отметке 1,18 мм H₂O, да и другие модели могут похвастать куда более выдающимся сочетанием характеристик. Хотя, конечно, нельзя делать выводы по заявленным в спецификациях параметрам. Уровень шума вентилятора не должен превышать 29,3 дБА.

На статоре Corsair Air SP140 LED диаметром 42 мм приклеена плёночная наклейка с указанием маркировки модели и электрическими характеристиками.

По этим данным вентилятор должен потреблять не более 2,16 Вт. Подшипник здесь гидродинамический, с нормативным сроком службы 35 000 часов или около четырёх лет непрерывной работы. Длина трёхпроводного кабеля составляет 510 мм.

Cougar Vortex 140 (CF-V14S)

«Энтузиазм, помноженный на инновации» — гласит девиз компании Cougar, созданной в Германии в далёком 2007 году группой компьютерных инженеров. К сегодняшнему дню в ассортименте выпускаемой компанией продукции есть корпуса системных блоков, блоки питания, мыши и клавиатуры, различные аксессуары и, конечно же, вентиляторы — аж три разных линейки. Наиболее продвинутой и технологически насыщенной версией является серия вентиляторов VORTEX, из которых мы протестируем Cougar VORTEX 140 (CF-V14S).

Коробка, в которой поставляются вентиляторы, большая и ярко оформленная. Половина её лицевой стороны выполнена в виде прозрачного окна, через которое видна часть вентилятора. Радом приведены ключевые характеристики устройства.

Обратная сторона упаковки расскажет потенциальному покупателю обо всех инновациях данной модели, её технических характеристиках и комплектации. Последняя, кстати, не столь скупая, как у предыдущего участника тестирования, так как помимо винтов здесь есть длинные силиконовые шпильки и переходник на PATA-кабель питания.

Разработанные в Германии, вентиляторы выпускаются в Китае и стоят недорого – 12 долларов США. А вот гарантийный срок почему-то составляет всего один год.

Если вам в первую очередь нужны вентиляторы с очень необычным дизайном, чтобы впечатлить своих друзей и знакомых, то дальше можно не читать: Cougar VORTEX 140  –  однозначный победитель данного соревнования. Яркая оранжевая рамка с полосатыми лопастями удачно контрастирует с чёрной крыльчаткой, в уголки которой вставлены оранжевые накладки. С обратной стороны видны интересные «плавники» на рамке, которые дополняются сильно изогнутыми стойками.

В общем, апофеоз оригинальности и эпатажного стиля. Вполне подойдёт любителям моддинга и всяких необычных штучек в компьютере. При этом торцы рамки ничем особенным не выделяются.

Размеры Cougar VORTEX 140 составляют 140 × 140 × 25 мм, а весит он 181 грамм. Попробуем разобраться в особенностях этого вентилятора.

Прежде всего, стоит сказать об уникальной крыльчатке VORTEX, диаметр которой составляет рекордные для сегодняшнего тестирования 133 мм.

Лопасти крыльчатки закреплены на роторе таким образом, чтобы вызывать минимальное завихрение проходящего между ними воздушного потока. Если на стандартных вентиляторах лопасти прикреплены к ротору примерно на три четверти его толщины, то у Cougar VORTEX 140 они стыкуются, начиная с самой верхней кромки ротора. Вкупе с закруглённой поверхностью самого ротора это позволяет увеличить воздушный поток, уменьшив его возмущения.

Следующей инновацией являются насечки на внешней поверхности концевой части лопастей, предназначенные для фокусировки воздушного потока.

С этой же целью на внутренней поверхности рамки сделаны маленькие «плавнички», сориентированные под другим углом, нежели лопасти крыльчатки.

Благодаря данным конструктивным решениям, Cougar VORTEX 140 должен обеспечивать стабильность воздушного потока, статического давления и уровня шума.

Скорость вращения крыльчатки данной модели постоянна и составляет 1000 об/мин. Регулировкой скорости с помощью ШИМ Cougar VORTEX 140 не наделён, хотя в ассортименте компании есть такие модели. Что касается других характеристик, то они действительно выше, чем у конкурентов на аналогичной скорости: воздушный поток – 64,5 CFM, статическое давление – 1,18 мм H₂O, уровень шума – 17,9 дБА.

В характеристиках CF-V14S указан тип подшипника Hyper-spin, который на деле является обычной втулкой с винтовой нарезкой. Правда, заявленный срок его работы впечатляет – 150 000 часов, или более 17 лет непрерывной работы. Мало? Можно взять модель CF-V14H на гидродинамическом подшипнике, для которого производитель гарантирует более 30 лет непрерывной работы.

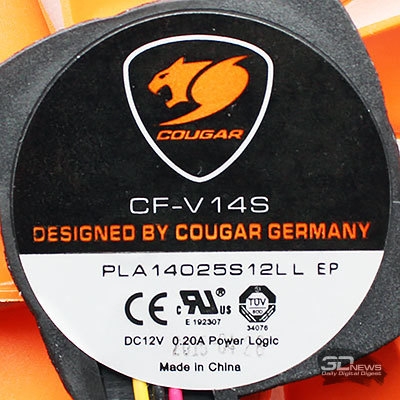

Диаметр статора вентилятора составляет 43 мм, максимальный уровень энергопотребления – 2,4 Вт, длина трёхпроводного кабеля – 450 мм.

В углах рамки вентилятора вставлены мягкие силиконовые уголки, снижающие передачу вибраций и тем самым уменьшающие уровень шума.

Deepcool Gamer Storm GF 140 FDB

С продукцией китайской компании Deepcool наши постоянные читатели уже хорошо знакомы по тестам систем жидкостного и воздушного охлаждения для процессоров. Вот и сегодняшняя статья не обошлась без представителя данного бренда – встречаем Deepcool Gamer Storm GF 140 FDB!

Коробка вентилятора сделана из неокрашенного картона, но, благодаря серебристым надписям и пластиковому окошку, она вовсе не выглядит бюджетно. На её сторонах можно найти основную информацию о продукте, включая кривые соотношения воздушного потока и статического давления.

В комплект поставки вентилятора входит переходник на PATA-разъём и четыре мягкие силиконовые шпильки для крепления.

Стоит вентилятор 13 долларов США, а выпускается там же, где и другие участники тестирования. Гарантия – 1 год.

Deepcool Gamer Storm GF 140 FDB выполнен в полностью чёрном цвете, имеет рамку со скруглёнными углами и девятилопастную крыльчатку с агрессивным профилем лопастей.

Размеры данной модели составляют 140 × 140 × 26 мм, а весит она 173 грамма.

Ключевой особенностью Deepcool Gamer Storm GF 140 FDB является специальное покрытие рамки вентилятора — антивибрационный материал TPE. Тактильно этот материал действительно ближе к резине, чем к пластику, и, по замыслу разработчиков, должен гасить все вибрации от крыльчатки и двигателя.

Диаметр крыльчатки составляет 130 мм, зазор от торца лопасти до гладкой внутренней поверхности рамки не превышает двух миллиметров. На самих лопастях сделаны по три насечки, предназначенные для фокусировки воздушного потока и повышения уровня статического давления.

Скорость вращения крыльчатки регулируется широтно-импульсной модуляцией в диапазоне от 750 до 1200 об/мин. При этом максимальный воздушный поток может достигать 71,8 CFM, а уровень шума изменяться от 17,6 до 26,7 дБА. Уровень статического давления в характеристиках не указан. Добавим здесь, что крыльчатка вентилятора снимается, это упрощает чистку и смазку подшипника.

Кстати, здесь используется гидродинамический подшипник, срок службы которого производителем не указан.

Диаметр статора составляет всего 40 мм, это минимальное значение среди всех участников нашего тестирования. На наклейке приведены название модели, серии, электрические характеристики и страна производства.

Стартовое напряжение заявлено на отметке 7 В. Кабель короткий – всего 290 мм, но ещё есть переходник, правда, с его использованием о PWM-регулировке придётся забыть. Кроме всего перечисленного, производитель заявляет о надёжной пылезащите вентилятора, защите от влаги и течи масла из подшипника.

Кроме GF 140 FDB в ассортименте компании есть модель Gamer Storm GF 140, отличающаяся упаковкой, разноцветными крыльчатками, подшипником скольжения и кабелем.

Все характеристики данной модели абсолютно идентичны характеристикам рассмотренного вентилятора GF 140 FDB, поэтому повторно делать обзор данной модели мы не будем.

Gelid Silent 14 PWM (FN-PX14-12)

Компания GELID Solutions не так давно выпустила модель Silent Pro 14, которая к нам на тестирование пока не попала, поэтому сегодня пришлось ограничиться изучением известной и массово продающейся модели Silent 14 PWM.
Вентиляторы запечатаны в компактные коробки с прозрачным пластиковым треугольником на лицевой стороне, через который видна часть крыльчатки и ротора.

На обратной стороне упаковки кратко описаны основные особенности вентиляторов и приведены их характеристики.
Вместе с вентиляторами поставляются четыре короткие и сравнительно жёсткие силиконовые шпильки, а также наклейка с логотипом компании-производителя.

Выпускаются вентиляторы в Китае и стоят по 13 долларов США за штуку. Интересно, что на такую, казалось бы, сравнительно простую модель производитель предоставляет пятилетнюю гарантию.

Gelid Silent 14 PWM имеет стандартные размеры 140 × 140 × 25 мм, у него чёрная рамка и белая девятилопастная крыльчатка.

Весит данная модель 172 грамма.

Конструктивно Gelid Silent 14 PWM можно назвать классической моделью, явных инженерных или маркетинговых решений здесь попросту нет. Из положительных моментов конструкции рамки отметим тонкие круглые стойки, минимизирующие сопротивление воздушному потоку и уменьшающие уровень шума. Диаметр крыльчатки равен 130 мм, статора – 44 мм. Лопасти довольно близко посажены друг к другу, имеют форму, напоминающую наполненный ветром парус, и тонкую, но не острую переднюю кромку.

Вентиляторы поддерживают ШИМ-управление, поэтому крыльчатка может вращаться в диапазоне от 750 до 1200 об/мин, нагнетать воздушный поток максимальным объёмом 74,5 CFM, создавать статическое давление 1,7 мм H₂O при максимальном уровне шума 25,1 дБА.

Под бумажными наклейками статора, на которых приведены электрические характеристики и скорость, спрятан электромотор и гидродинамический подшипник с нормативным сроком службы 50 000 часов или более 5,7 года непрерывной работы.

Интересно, что у данной модели крыльчатка съёмная, что позволяет увидеть как сам электродвигатель, так и втулку со смазкой, а крыльчатку при этом удобно чистить от пыли.

Максимальное энергопотребление Gelid Silent 14 PWM заявлено на отметке 2,4 Вт. Длина кабеля в оплётке составляет 500 мм.

Fractal Design Silent R3 140

Fractal Design – сравнительно молодая компания из Швеции, специализирующаяся на корпусах системных блоков, блоках питания, системах жидкостного охлаждения и вентиляторах. Последнее направление представлено тремя сериями: Silent R3, Dynamic и Venturi, в каждой из которых по несколько моделей вентиляторов разных типоразмеров и скоростных режимов работы. В сегодняшней статье мы протестируем модель Fractal Design Silent R3 140.

Данные вентиляторы относятся к младшему ценовому сегменту и, наряду с Deepcool Gamer Storm GF140 FDB, поставляются в простых картонных коробках. Несмотря на простоту такой упаковки, она весьма информативна – помимо размеров и комплектации, на обратной стороне упаковки приведены подробные технические характеристики вентилятора.

В комплекте поставки только винты для крепления «вертушек», никаких переходников или силиконовых шпилек. Страна производства – Китай, стоимость – 10 долларов США, гарантия – 1 год.

Fractal Design Silent R3 140 оформлены в фирменном стиле продуктов компании, где предпочтение отдаётся сочетанию чёрного и белого цветов. Вот и у данной модели рамка чёрная, а крыльчатка радикально белая, резко контрастирующая с рамкой.



Размеры вентиляторов составляют 140 × 140 × 25 мм, а весит каждый такой экземпляр 162 грамма. Диаметр крыльчатки, закреплённой на круглых стойках, равен 130 мм, статора – 44 мм.

Рамка самая стандартная с трапецеидальной внутренней поверхностью, которая позволяет хорошо «разогнать» воздушный поток, нагнетаемый крыльчаткой.

В свою очередь, крыльчатка девятилопастная. Низко посаженные на ротор лопасти сильно изгибаются и утолщаются к торцам. При этом отметим полное отсутствие каких-либо оптимизаций и инноваций. Впрочем, это не удивительно, ведь цель Silent R3 140 – обеспечить наилучшее сочетание цены и качества, а не поразить потенциальных покупателей фирменными «фишками». Для этого у шведской компании есть другие модели.

Скорость вращения крыльчатки данной модели постоянна и составляет 1000 об/мин, на которых производитель гарантирует 56,1 CFM, 0,87 мм H₂O и не более 21,6 дБА. Вполне заурядные характеристики для 140-мм вентилятора на 1000 об/мин. ШИМ-управление не поддерживается.

В основе Fractal Design Silent R3 140 лежит подшипник скольжения с винтовой нарезкой. Срок службы такого типа подшипника должен составлять около 40 000 часов, или более четырёх с половиной лет непрерывной работы. Электрические характеристики, указанные на наклейке статора, также довольно стандартны.

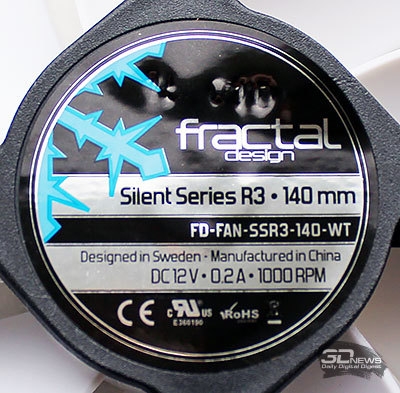

Заявлено максимальное энергопотребление на отметке 2,4 Вт и стартовое напряжение 6 В. Кабель трёхпроводной и плоский, что, по мнению производителя, облегчает его скрытую укладку в корпусах системных блоков. Правда, длина такого кабеля всего 350 мм – этого не хватит для установки Fractal Design Silent R3 140 в самых дальних уголках корпуса.

Fractal Design Venturi HP-14 PWM

Второй представитель Fractal Design относится к более технически совершенной и дорогой серии – Venturi HP-14 PWM. Упаковка здесь уже цветная, с информацией о ключевых особенностях, характеристиках и описанием достоинств вентилятора.

Верхняя панель коробки открывается, здесь пользователя ждёт ещё более подробный рассказ о вентиляторе, который теперь можно рассмотреть через прозрачное пластиковое окошко.

Кроме винтов в комплекте поставки вентилятора находится Y-образный кабель для подключения сразу двух вентиляторов к одному разъёму на материнской плате или реобасе, а также четыре дополнительных силиконовых уголка, о назначении которых мы расскажем далее.

Как и его собрат, Venturi HP-14 PWM выпускается в Китае, но стоит почти вдвое дороже – 19 долларов США. А вот срок гарантии всё тот же и составляет всего 1 год.

В отличие от Silent R3 140, новый Venturi HP-14 PWM выпущен в полностью чёрном цвете и имеет семь лопастей крыльчатки вместо девяти.

Рамка у него круглая, но дополнена четырьмя силиконовыми уголками, с которыми она становится похожей на стандартную 140-мм. Размеры вентилятора составляют 140 × 140 × 25, а весит он 217 граммов.

Но главное, конечно, в новейшем Venturi – оптимизированная крыльчатка диаметром 131 мм.

В первую очередь стоит отметить технологию Trip Wire, заключающуюся в применении дополнительной кромки на переднем крае лопасти для разделения слоёв воздуха и уменьшения зоны турбулентности.

Решение действительно оригинальное и не встречавшееся ранее в таких вентиляторах. Ещё одной особенностью лопастей Venturi HP-14 PWM является аэродинамический профиль, напоминающий крыло самолёта и способствующий уменьшению сопротивления.

Третьей оптимизацией крыльчатки можно назвать маленькие насечки на внутренней кромке каждой лопасти в зоне у ротора. Их назначение – уменьшение уровня шума на выходе воздушного потока из вентилятора. Всё перечисленное, по мнению разработчиков, должно дать Venturi HP-14 PWM преимущество в виде повышенного статического давления воздушного потока и сниженного уровня шума. Если говорить о характеристиках в цифрах, то они таковы: скорость вращения – 400-1500 об/мин, воздушный поток – 24,0-78,1 CFM, статическое давление – 0,54-1,94 мм H₂O и уровень шума – 10,0-30,1 дБА.

Ещё одним аргументом в пользу более высокой стоимости Venturi HP-14 PWM в сравнении с Silent R3 140 является гидродинамический подшипник с нормативным сроком службы 150 000 часов, или более 17 лет непрерывной работы. А вот электрические характеристики точно такие же, как и у бюджетной версии, что подтверждает маркировка на статоре.

Впрочем, заявленные спецификации не всегда соответствуют действительности, и мы обязательно проверим как уровень энергопотребления, так и стартовое напряжение обеих версий Fractal Design.

Шведские инженеры решили проблему совместимости 140-мм вентилятора с отверстиями крепления под 120-мм вентиляторы весьма оригинальным способом. Они оснастили Venturi HP-14 PWM круглой рамкой с пазами под установку силиконовых вставок.

Причём, тем самым не только решается проблема совместимости, но и уменьшается передача вибраций с корпуса вентилятора, а следовательно, и уровень шума. Добавим, что длина кабеля у Venturi HP-14 PWM составляет 500 мм.

Noctua NF-A15 PWM

Ну и какой же тест вентиляторов без продуктов австрийской компании Noctua! Правда, сначала мы вспомним далеко не новую модель, но, пожалуй, наиболее технологичную среди всех ранее выпущенных компанией версий вентиляторов – Noctua NF-A15 PWM.

Вентилятор поставляется в большой картонной коробке обычного для Noctua оформления. На лицевой и обратной сторонах приведены ключевые особенности вентилятора.

Лицевая панель коробки откидная. На её внутренней поверхности рассказывается о конструктивных особенностях продукта, его крыльчатки и подшипника, а через прозрачное окошко видна часть вентилятора и силиконовые шпильки.

В комплектацию Noctua NF-A15 PWM входит Y-образный кабель для подключения двух вентиляторов к одному разъёму, кабель-удлинитель, кабель L.N.A. для снижения оборотов, винты и силиконовые шпильки:

Спроектированный в Европе, Noctua NF-A15 PWM выпускается в Китае и стоит почти 25 долларов США. Это один из самых дорогих 140-мм вентиляторов в нашем тестировании и вообще на рынке. На данную модель предоставляется гарантия сроком шесть лет – также рекордная для вентиляторов.

Noctua NF-A15 PWM выполнен в обычном для австрийской компании стиле и состоит из коричневой крыльчатки с семью лопастями большой площади и кремовой рамки.

Размеры Noctua NF-A15 PWM составляют 140 × 151 × 27 мм, но сама рамка по диаметру такая же, как и у обычных 140-мм моделей, а вот отверстия крепления подходят даже для установки вентилятора на посадочные места 120-мм версий вентиляторов.

Рамка вентилятора построена по технологии продвинутой акустической оптимизации – AAO (Advanced Acoustic Optimization).

Она включает в себя три составляющих. Первая – Inner Surface Microstructures – заключается в каплевидных ямочках на внутренней стороне рамки вентилятора.

Они предназначены для создания турбулентного приграничного слоя в зоне взаимодействия торца лопасти и внутренней поверхности рамки. Благодаря им повышается скорость воздушного потока и производительность вентилятора в целом. Они же, по мнению разработчиков, способствуют и снижению уровня шума.

Вторая составляющая — ступенчатые кромки рамки на входе воздушного потока – Stepped Inlet Design.

Их назначение заключается в оптимизации перехода течения воздушного потока от ламинарного к турбулентному. Говоря более доступным языком, за счёт этих «ступенек» в вентилятор Noctua должно попадать больше воздуха, нежели в обычный вентилятор. Кроме этого, благодаря таким вот ступенькам происходит улучшение акустических характеристик вентилятора при движении сквозь него воздуха.

Третьей составляющей Noctua AAO являются мягкие силиконовые уголки, уменьшающие передачу вибраций и снижающие уровень шума.

Однако в Noctua NF-A15 PWM оптимизирована не только рамка, но и крыльчатка. Её лопасти имеют по три насечки на концах.

Эта технология называется Flow Acceleration Channels, а принцип её работы отражён на следующей схеме.

Назначение данных насечек – минимизация завихрений на концах лопастей, одновременное разделение и структурирование воздушного потока, что приводит к снижению уровня шума, росту скорости самого потока и, как следствие, повышению эффективности охлаждения.

Скорость вращения Noctua NF-A15 PWM может изменяться ШИМ-методом в диапазоне от 300 до 1200 об/мин либо от 300 до 900 об/мин при использовании кабеля с понижающим напряжение резистором. При максимальной скорости воздушный поток может достигать 67,9 CFM, статическое давление – 1,51 мм H₂O, уровень шума – 19,2 дБА. Снижению последнего показателя способствует самый совершенный подшипник Noctua SSO2.

Данный тип подшипника выполнен по высокому классу точности и, благодаря использованию новых методов литья под давлением, позволил расположить магнит ближе к оси ротора, чем у версии SSO, уменьшив тем самым вероятные вибрации и снизив уровень шума. Нормативный срок его службы должен составлять не менее 150 000 часов, или более 17 лет непрерывной работы.

Подшипник и электродвигатель закрыты металлической накладкой, на которые указаны модель вентилятора и электрические характеристики.

Судя по последним, Noctua NF-A15 PWM должен быть весьма экономичным вентилятором, поскольку при максимальной скорости его энергопотребление не должно превышать 0,96 Вт. Стартовое напряжение в характеристиках не указано.

Длина основного кабеля в синтетической оплётке составляет 300 мм, но в комплекте ещё есть 300-мм удлинитель, так что Noctua NF-A15 PWM можно будет легко разместить в любом подходящем месте системного блока.

—
