p>Компания Deepcool вышла на рынок компьютерных корпусов не слишком давно, но уже успела предложить пользователям ряд достаточно интересных моделей: от простого и привычного, но хорошо продуманного Pangu до оригинального и стильного Tristellar.

Рассматриваемая нами сегодня модель Genome является воплощением очередной оригинальной идеи: достаточно компактного ATX-корпуса с мощной встроенной системой жидкостного охлаждения и привлекающим внимание окружающих дизайном. Данный корпус выпущен в ориентированной на игроков линейке-подбренде Gamer Storm.

⇡#Спецификации

⇡#Упаковка, внешний вид, комплектация

Deepcool Genome поставляется в куда более массивной коробке, чем можно предположить, увидев его габариты в таблице технически характеристик — мягкие демпфирующие элементы, удерживающие корпус внутри, взяты с солидным запасом по толщине.

На одной стороне коробки помещено изображение центральной части передней панели с «лицом модели» — заключенной в прозрачный цилиндр двойной спиралью, напоминающей молекулу ДНК (очевидно, именно эта внешняя деталь дала корпусу имя «Геном»).

На торце видна табличка с основными характеристиками и отметками модификаций (цвет, наличие окна, набор фронтальных разъемов USB), а также наклейка с отметкой о прохождении контроля качества.

На другой стороне коробки помещены фотографии корпусов в различных вариантах отделки, а на втором торце перечислены основные особенности модели.

Корпус имеет средние для ATX-модели размеры и довольно необычный дизайн. На левой боковине имеется большое окно, позволяющее видеть всю «начинку» системного блока. На съемной лицевой панели сбоку имеется клавиша отключения подсветки передней панели корпуса (на подсветку водоблока и вентиляторов она не влияет).

Передок слегка выдается вперед от боков к центру, но в середине эти половинки не сходятся, а разделяются углублением с черной подложкой. В нижней части передней панели это углубление расширяется, и в нем размещен прозрачный цилиндр с «двойной спиралью» (по бокам от которого находятся светодиодные подсвечивающие полоски), через которую протекает охлаждающая жидкость.

Схожую конструкцию имеет и верхняя панель корпуса, только ее «половинки» сходятся под меньшим углом и не имеют дополнительных декоративных элементов.

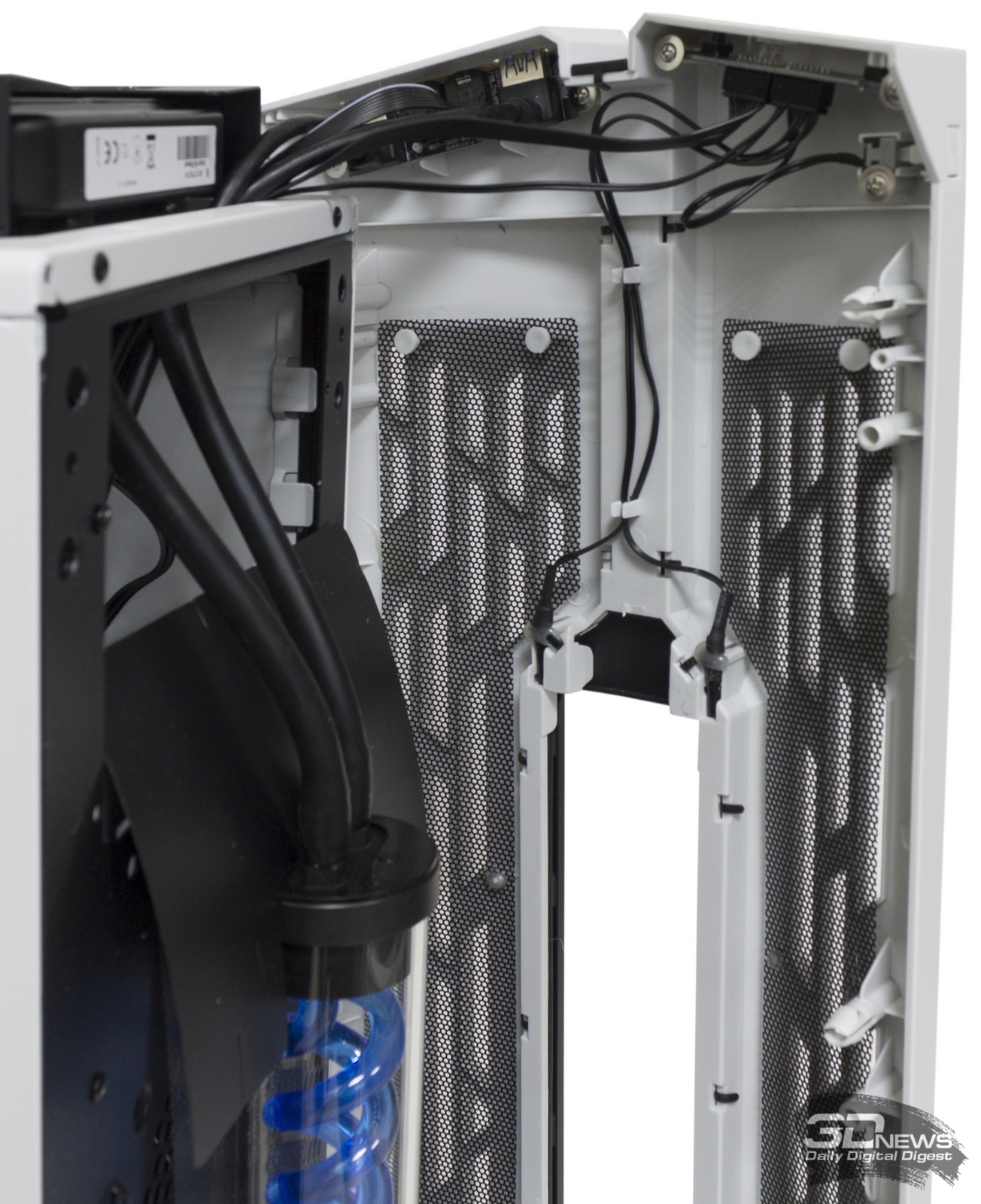

Если снять переднюю панель, можно обнаружить, что изнутри она затянута перфорированной пленкой — это несколько снижает количество затягиваемой в корпус пыли (еще один лист такой пленки размещен за цилиндром с «двойной спиралью»). Однако противопылевая эффективность такого решения не слишком велика: площадь отверстий довольно большая, что позволяет мелким частицам пыли попадать внутрь.

Стоит отметить нюанс: перед снятием верхней панели корпуса предварительно нужно снять лицевую, которая придерживает ее сверху.

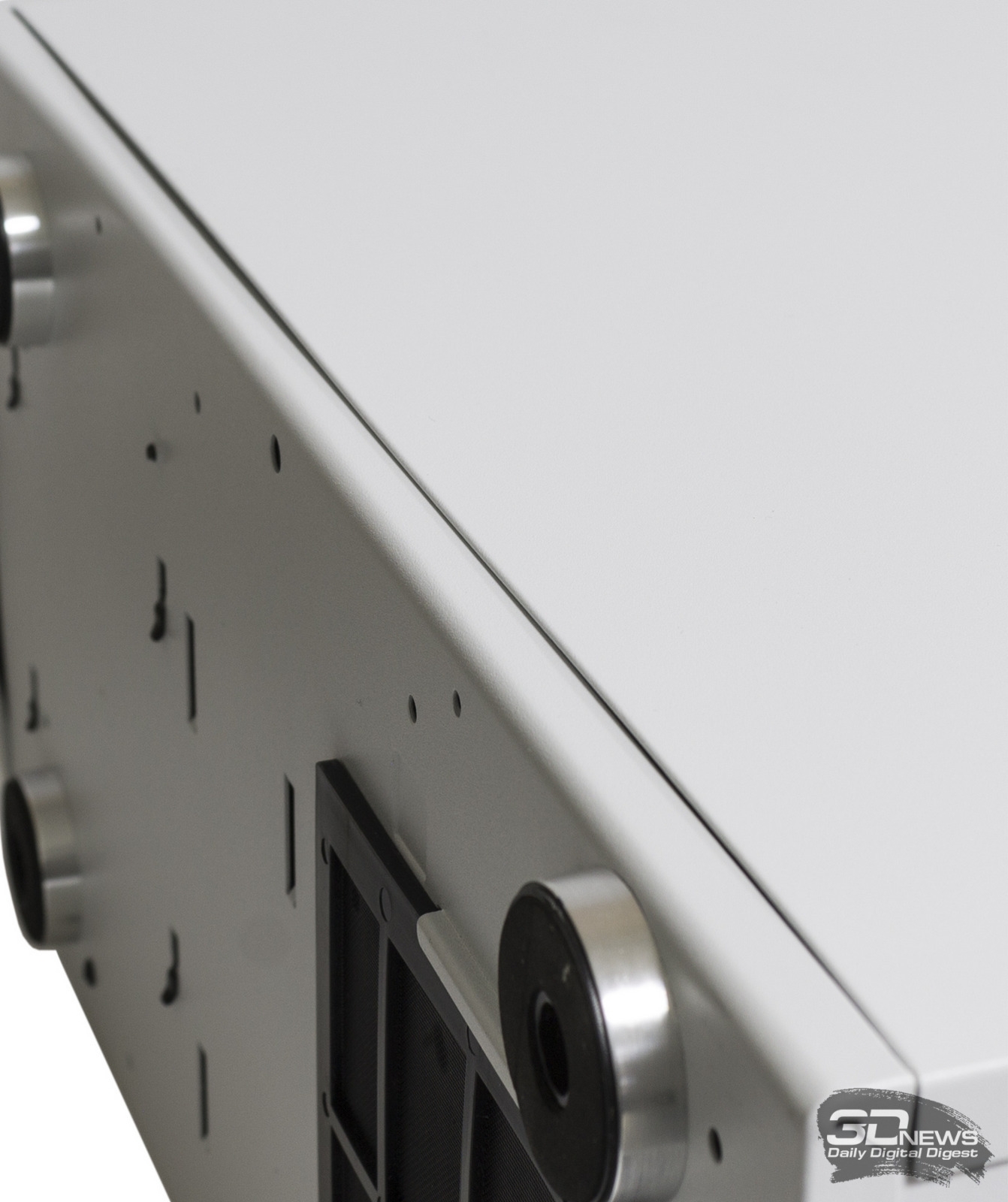

Правая боковина глухая и, надо отметить, весьма плохо сидит на своей позиции.

Средняя часть посадочного места под боковую стенку в данном экземпляре корпуса сужается снизу, вследствие чего боковина выпирает наружу — и этот дефект изначально присутствовал на свежеизвлеченном из коробки корпусе.

Причиной данной проблемы, скорее всего, является неаккуратная перевозка (можно отметить наличие повреждений на одной из боковин коробки — как раз в районе нижней части правой боковины упакованного корпуса).

На нижней панели корпуса нет ничего необычного. Можно отметить лишь наличие четырех опорных ножек с мягкими вставками, смягчающими передаваемые корпусом вибрации, и съемный воздушный фильтр, защищающий вентилятор блока питания. При этом стоит отметить, что фильтр не полностью закрывает вентиляционную решетку в панели корпуса.



На верхней грани корпуса слева размещены кнопки включения и перезагрузки, между которыми установлены светодиоды питания и дисковой активности. Справа находятся два порта USB 3.0 и разъемы для наушников и микрофона.

Стоит отметить, что водоблок СЖО защищен при перевозке коробкой с мягким пористым наполнителем, а комплект поставки размещен в двух картонных коробках.

В коробке из неокрашенного картона находится необходимый крепеж для собственно корпуса, а также инструкция по сборке. Типичный комплект дополнен россыпью одноразовых нейлоновых стяжек для кабелей, парой многоразовых стяжек на липучках и «пищалкой» PC-спикера.

В черной глянцевой коробке находятся аксессуары для монтажа СЖО (а также не попавшая в кадр печатная инструкция по ее установке). В комплекте имеются опорная плита под процессорный разъем материнской платы, разветвитель на четыре 4-контактных вентилятора, три комплекта крепежа для разных платформ (для Intel LGA115x, LGA1366, LGA2011 и 2011v3, а также для процессорных разъемов AMD), тюбик с термопастой и наклейка на корпус с эмблемой Gamer Storm.

В сравнении с уже протестированной нами СЖО Deepcool CAPTAIN 240 можно отметить изменившуюся систему крепления водоблока и потерянную совместимость с устаревшим процессорным разъемом LGA775.

⇡#Внутреннее устройство и сборка системы

Внутреннее устройство корпуса настолько же необычно, насколько оригинальна его внешность. Блок питания размещен в отсеке, отделенном от основного внутреннего пространства корпуса металлическим кожухом.

В передней части корпуса под углом размещена перегородка, которая продолжает собой площадку для установки материнской платы, опирающуюся на кожух отсека блока питания. Напротив слотов расширения в этой перегородке имеется выламываемая секция, удаление которой позволяет разместить более длинные карты расширения. При удалении этой секции гарантируется совместимость с картами расширения длиной до 330 мм.

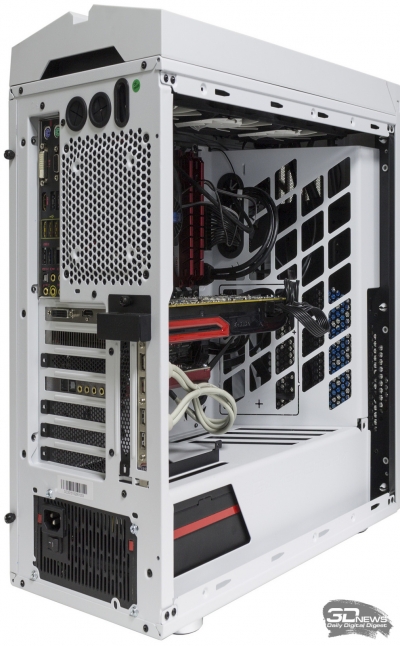

В задней части корпуса размещены вытяжной вентилятор диаметром 120 мм и стандартные семь слотов расширения, а также два опциональных вертикальных слота.

В вертикальные слоты могут устанавливаться не только планки с дополнительными разъемами, но и видеокарта (что позволит наслаждаться ее дизайном в вертикальном положении). Для установки видеокарты, правда, потребуется не входящий в комплект поставки гибкий переходник для разъема PCI-E x16.

При взгляде с правой стороны можно увидеть посадочные места для SSD и HDD: это четыре корзины для 2,5″ накопителей на оборотной стороне площадки под материнскую плату и стойка для двух 3,5″ накопителей в передней части отсека для блока питания.

Площадка для блока питания оснащена амортизирующими резиновыми стойками. Также можно отметить небольшое расстояние между блоком питания после его установки и корзиной для 3,5″ накопителей: протягивать кабели от БП желательно при снятой стойке для HDD.





Впрочем, для установки жестких дисков в любом случае стойку придется вынимать из корпуса, в котором она крепится при помощи четырех фиксирующих выступов, вставляющихся в прорези на дне корпуса, и двух винтов с накатной головкой — иначе невозможно зафиксировать накопители со стороны передней панели.

Посадочные места для HDD также оснащены амортизирующими резиновыми прокладками в точках крепления, а расстояние между накопителями после установки невелико.

2,5-дюймовые накопители следует устанавливать разъемами к широкой стороне корзины — иначе не получится подключить к ним кабели.

Единственный неприятный момент во время сборки — протяжка кабеля с 8-контактым разъемом питания EPS12V под площадкой материнской платы. Для ввода кабеля предусмотрено отверстие, но вывести через него разъем довольно трудно: он постоянно упирается то в выступ корпуса, то в радиатор системы охлаждения, и подхватить его со стороны материнской платы весьма трудно.

Наконец, кратко рассмотрим основную достопримечательность корпуса — его систему охлаждения, в основе которой лежит СЖО CAPTAIN GENOME.

В базовой конфигурации в нее входит размещенный сверху под декоративной крышкой 360-мм радиатор с тремя 120-мм вентиляторами, а также вытяжной 120-мм вентилятор на задней стенке. Опционально доступна установка еще двух 120-мм вентиляторов в нижней части передней панели, но в комплект поставки они не включены.

Вентиляторы, размещенные на радиаторе СЖО, относятся к новой серии GamerStorm TF120, что явно видно по характерным «двухслойным» лопастям крыльчатки.

Вентиляторы СЖО оснащены белой подсветкой (к сожалению, неотключаемой).

Радиатор также заслуживает пары слов, и слова эти будут хвалебными, поскольку он имеет ощутимо более совершенную конструкцию, чем радиаторы поставляемых отдельно СЖО Deepcool. Усовершенствования сводятся к увеличенной толщине (как общей, так и рабочего тела радиатора) и выросшему с 14 до 20 числу каналов в радиаторе.

В целом по конструкции и габаритам радиатор полностью аналогичен тому, который был использован в протестированной нами СЖО другого производителя — Raijintek TRITON 360 Green.

Установка водоблока достаточно проста и занимает всего несколько минут.

Сначала устанавливается усилительная пластина под процессорным разъемом материнской платы.

Затем на винты накручиваются опорные втулки, которые можно плотно зафиксировать без применения инструментов благодаря насечке на внешней стороне.

Поверх втулок устанавливаются две планки, фиксируемые сверху гайками особой формы (хотя на их боках и имеется насечка, лучше все же воспользоваться отверткой для наиболее плотной фиксации).

И наконец, остается лишь закрепить сам водоблок со встроенной помпой (аналогичный применен в СЖО Deepcool CAPTAIN 240) в двух точках крепления посередине планок.

Основание водоблока, помимо солидной коробки с мягким наполнителем защищено наклейкой, которую требуется удалить перед установкой.

Медное основание водоблока не получится использовать как зеркало, но в целом качество обработки нареканий не вызывает — что подтверждается и равномерностью отпечатка термоинтерфейса.

Также на фото хорошо видна осыпающаяся краска с трубки, соединяющей верхнюю и нижнюю часть водоблока (причем синие частицы наблюдались внутри корпуса сразу после его распаковки). Возможно, этот дефект связан с последствиями того же удара при перевозке, что повредил правую нижнюю сторону корпуса, но вероятность производственного брака также не исключена.

В целом сборку системы в корпусе Deepcool Genome можно оценить как достаточно комфортную (за исключением упомянутого выше момента с протяжкой кабеля EPS12V), но не самую быструю, поскольку все накопители крепятся винтами.

Видеокарта Radeon HD 7970 (длиной 27,5 см) поместилась в корпус без извлечения заглушки для длинных карт расширения, и в запасе осталось еще около сантиметра.

Тем не менее само наличие данной перегородки не совсем понятно, кроме, разве что, борьбы за жесткость шасси корпуса (которая, надо признать, не вызывает нареканий).

Глубина отсека для укладки неиспользованных кабелей не слишком велика, но закрыть боковину не трудно: в передней части корпуса, а также между блоком питания и корзиной с 3,5″ накопителями имеется достаточно места для проводов.

Размер окна для демонтажа системы охлаждения без извлечения матплаты из корпуса не слишком велик, что не всегда позволит воспользоваться им по прямому назначению (это относится и к случаю с нашей конфигурацией). Скромные же размеры окна обусловлены размещением корзин для 2,5″ накопителей в передней части площадки под матплату.

В собранном виде корпус смотрится достаточно эффектно, но не можем не отметить, что подсветка и управление ею реализованы не самым лучшим образом. Яркая подсветка вентиляторов не отключается вовсе (что порой мешает ночью), а «дышащая» подсветка крышки помпы и особенно «двойной спирали» на передней панели, напротив, слишком невзрачна (то, что последняя вообще функционирует, в солнечной комнате обнаружить проблематично, но даже в темноте эффект смотрится довольно бледно).
