p>Вслед за анонсом самой быстрой однопроцессорной видеокарты NVIDIA GeForce GTX 1080 все производители представили свои оригинальные модели, соревнуясь друг с другом в частотах графических процессоров, качестве печатных плат, разнообразии и массивности систем охлаждения, цветастости фирменной подсветки и дизайне. В числе первых отметилась компания Gigabyte, представившая сразу пять версий GeForce GTX 1080 — от эталонной Founders Edition до версии Xtreme Gaming Water cooling с жидкостным охлаждением. Самой ходовой из них, на наш взгляд, станет модель Gigabyte GeForce GTX 1080 G1 Gaming (GV-N1080G1 GAMING-8GD), получившая улучшенную печатную плату и оригинальный кулер WindForce 3X — и все это при цене почти как у референсов.

Об особенностях этой видеокарты, её температурах и уровне шума, а также оверклокерском потенциале и производительности и пойдёт речь в сегодняшней статье.

⇡#Технические характеристики видеокарты и рекомендованная стоимость

Технические характеристики и стоимость видеокарты Gigabyte GeForce GTX 1080 G1 Gaming приведены в таблице в сравнении с показателями эталонной NVIDIA GeForce GTX 1080, где отличия выделены полужирным шрифтом.

Упаковка и комплектация

Видеокарта поставляется в красивой коробке средних размеров. На лицевой стороне упаковки изображено футуристическое око – символ серии G1 Gaming, а ниже в трёх пиктограммах отмечены особенности продукта.

На обратной стороне коробки рассказывается об особенностях системы охлаждения, программе отбора качественных кристаллов графических процессоров GPU Gauntlet и новой RGB-подсветке. В нижнем правом углу этой стороны коробки приведён список выходов видеокарты.

Буквенно-цифровое описание продукта можно найти и на стикере, приклеенном на одном из торцов коробки.

Внутри видеокарта зафиксирована в центральном отсеке из мягкого материала, где она дополнительно запечатана в антистатический пакет. Над всем этим находится плоская коробка с аксессуарами, поэтому можно сказать, что Gigabyte GeForce GTX 1080 G1 Gaming защищена от внешних воздействий довольно надёжно.

Вместе с видеокартой поставляются только компакт-диск с драйверами и утилитами, а также краткая инструкция по установке.

Негусто: это, как-никак, продукт верхнего ценового диапазона, так что комплектацию можно было бы сделать более богатой.

Gigabyte GeForce GTX 1080 G1 Gaming выпускается в Китае, на неё предоставляется фирменная трёхлетняя гарантия. Рекомендованная стоимость данной модели составляет 679 долларов США, а в российских магазинах её можно приобрести по цене от 55 тысяч рублей.

Дизайн и особенности печатной платы

Символом видеокарт Gigabyte серии G1 Gaming является глаз робота-трансформера, намекающий одновременно и на высокотехнологичность продукта, и на его серьёзные возможности.

Новая Gigabyte GeForce GTX 1080 G1 Gaming переняла все присущие этой серии видеокарт черты. Тем не менее в сравнении с GeForce GTX 980 Ti производства той же Gigabyte видны явные отличия. Теперь в оформлении видеокарты превалирует чёрный цвет, немного разбавленный оранжевыми полосками на кожухе системы охлаждения.

Последняя закрывает всю лицевую сторону видеокарты, а сзади установлена металлическая пластина с изоляцией, одновременно выполняющая как функцию теплораспределителя для отдельных силовых элементов с обратной стороны платы, так и декоративно-защитную функцию.

Сверху на кожухе видно название компании-производителя, оснащённое подсветкой, и ещё одно подсвечиваемое окошко с надписью «FAN STOP».

В нижней части кожуха кулера выполнены дополнительные прорези для беспрепятственного выброса нагретого видеокартой воздуха. Добавим, что длина Gigabyte GeForce GTX 1080 G1 Gaming составляет 282 мм, высота – 105 мм, а толщина – 41 мм. Весит видеокарта всего 873 грамма, то есть даже меньше, чем эталонный образец GeForce GTX 1080.

Набор видеовыходов видеокарты стандартный: один DVI-D, один HDMI версии 2.0b и три DisplayPort версии 1.4. Gigabyte GeForce GTX 1080 G1 Gaming позволяют одновременно подключить до четырёх мониторов.

Прорезей для выброса нагретого воздуха за пределы корпуса системного блока на этой панели немного, что объясняется конструкцией системы охлаждения.

Вопреки нашим ожиданиям, Gigabyte GeForce GTX 1080 G1 Gaming оснащается только одним восьмиконтактным разъёмом для подключения дополнительного питания, как и эталонные версии NVIDIA. Заявленный в характеристиках уровень энергопотребления составляет стандартные 180 ватт, а рекомендованная мощность блока питания для системы с одной такой видеокартой должна быть не менее 500 ватт.

Зато у разъёма питания видеокарты Gigabyte есть индикатор, который миганием сигнализирует о проблемах с подключением кабеля дополнительного питания, а если всё в порядке, то он не напоминает о себе. Что касается пары разъёмов для создания SLI-конфигураций, то тут всё стандартно.

Система охлаждения видеокарты крепится четырьмя винтами по периметру графического процессора и ещё тремя в зоне элементов питания силовой цепи. В свою очередь, металлическая пластина с обратной стороны видеокарты закрепляется винтами с лицевой стороны печатной платы. На разборку видеокарты уходит немногим более пяти минут, после чего можно изучить PCB.

В отличие от эталонных GeForce GTX 1080, питание которых реализовано по схеме «5+1», у Gigabyte GeForce GTX 1080 G1 Gaming система графического процессора питания построена из восьми фаз, а на силовые цепи и видеопамять отведены ещё две фазы (8+2).

Это не рекордное усиление системы питания GeForce GTX 1080 из оригинальных моделей, даже у самой Gigabyte есть более экстремальные версии с питанием по схеме «12+2». Тем не менее Gigabyte GeForce GTX 1080 G1 Gaming также может похвастать соответствием фирменной концепции Ultra Durable, подразумевающей использование печатной платы с удвоенной толщиной медных слоёв, высококачественных конденсаторов и дросселей.

Дополнительные твердотельные конденсаторы установлены на обратной стороне печатной платы в зоне графического процессора.

За управление питанием графического процессора на плате отвечает контроллер uP9511P производства uPI Semiconductor.

Ещё один контроллер, INA3221 производства Texas Instruments, отвечает за мониторинг напряжений и управление питанием.

Наконец, третий чип, который можно отметить на печатной плате видеокарты Gigabyte, Holtek HT32F52241 на базе микроконтроллера ARM Cortex -M0+, отвечает за контроль мощности системы питания, а также за функции мониторинга.



Графический процессор видеокарты не имеет защитной рамки, как и у эталонных вариантов, поэтому следует быть осторожным при снятии и установке системы охлаждения. Сам кристалл выпущен на 20-й неделе 2016 года (середина мая) и относится к версии A1. Маркировка чипа – GP104-400-A1, это флагманский (на данный момент) «Паскаль» площадью 314 мм².

Графический процессор содержит 2560 унифицированных шейдерных процессоров, 160 текстурных блоков и 64 ROP. Возможны две базовых частоты графического процессора видеокарты Gigabyte GeForce GTX 1080 G1 Gaming в 3D-режиме: 1696 или 1722 МГц, где второе значение – при работе видеокарты в так называемом OC Mode. Этот режим активируется с помощью фирменной утилиты для разгона и мониторинга. То есть в лучшем случае базовая частота GPU этой видеокарты на 7,2 % выше, чем у эталонных GeForce GTX 1080 (1607 МГц). Кроме того, частота графического процессора видеокарты может автоматически форсироваться до 1835/1861 МГц, а по данным мониторинга — и вовсе достигала 1950 МГц!

Такие результаты, по информации Gigabyte, достигаются благодаря специальной системе отбора лучших кристаллов графических процессоров GPU Gauntlet.

К сожалению, детали этой программы отбора наиболее качественных кристаллов не раскрываются. Добавим, что при переходе в 2D-режим частота процессора снижается до 240 МГц одновременно со снижением напряжения с 1,062 до 0,8 В.

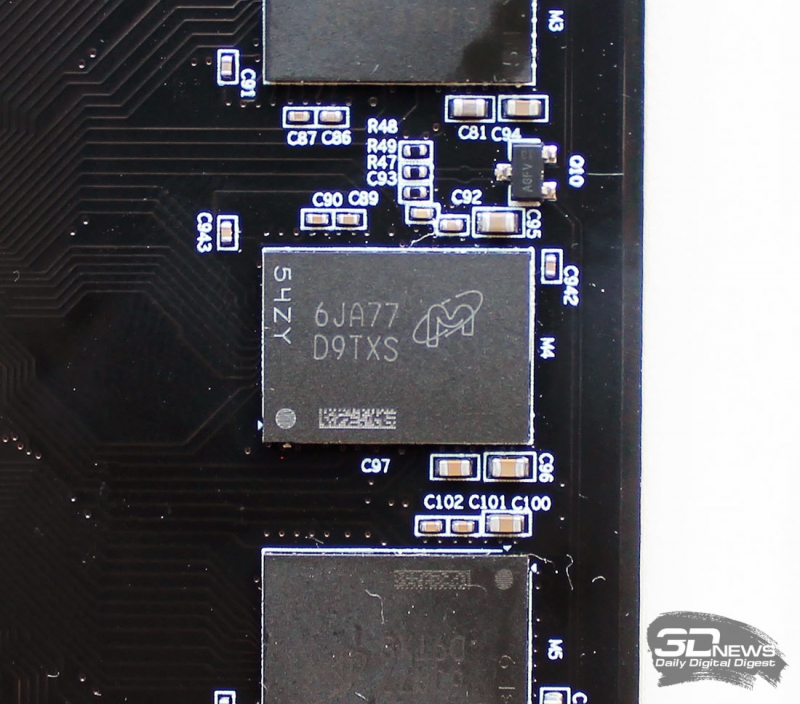

Gigabyte GeForce GTX 1080 G1 Gaming оснащается высокоскоростной памятью типа GDDR5X общим объёмом 8 Гбайт, набранной микросхемами производства компании Micron.

При ширине шины обмена в 256 бит такие чипы на своей номинальной частоте 10 ГГц при напряжении 1,35 В способны обеспечить пропускную способность до 320,3 Гбайт/с. Здесь у видеокарты Gigabyte нет никаких отличий от эталонного варианта GeForce GTX 1080, хотя такая память разгоняется очень неплохо. В 2D-режиме частота памяти снижается до 810 эффективных мегагерц.

На следующих снимках утилиты GPU-Z мы приведём два частотных режима работы графического процессора видеокарты Gigabyte GeForce GTX 1080 G1 Gaming.

Смогла новая версия GPU-Z и считать BIOS видеокарты, который мы прикладываем (BIOS Gigabyte GTX 1080 G1 Gaming 8GB.rar) в завершение данного подраздела статьи.

Системы охлаждения – эффективность и уровень шума

Gigabyte GeForce GTX 1080 G1 Gaming оснащается фирменной системой охлаждения WindForce 3X, вернее – одной из её вариаций, поскольку под этим названием скрываются несколько версий кулера для разных моделей видеокарт. Здесь система охлаждения состоит из алюминиевого радиатора на трёх медных тепловых трубках, двух теплораспределительных пластин, пластины с обратной стороны платы и пластиковой крышки с тремя вентиляторами.

Принципиально кулер работает следующим образом.

То есть практически весь воздушный поток остаётся внутри корпуса системного блока, а значит, для эффективной работы WindForce 3X потребуется просторный корпус с хорошей системой вентиляции, способной быстро откачать воздух наружу.

Основа кулера — двухсекционный алюминиевый радиатор на трёх медных тепловых трубках диаметром 8 мм.

Последние являются главной особенностью радиатора, поскольку это композитные трубки, имеющие дополнительный слой капилляров, который должен ускорять теплообмен сразу на 29 % в сравнении с показателями стандартных трубок.

При этом трубки служат также и основанием кулера, то есть в данной версии WindForce 3X применён прямой контакт. Если судить по отпечатку кристалла графического процессора на этих трубках, площадь 3 × 8 мм подходит для такого контакта практически идеально, а отсутствие зазоров в стыках трубок минимизирует неравномерность теплосъёма.

Добавим, что контакт тепловых трубок с пластинами радиатора обеспечен пайкой.

Охлаждается радиатор тремя вентиляторами, закреплёнными на стойках пластиковой рамки.

Их реальный диаметр составляет всего 77 мм, однако благодаря дополнительному «плавнику» на переднем торце каждой лопасти и насечкам на их поверхности воздушный поток увеличен на 23 %.

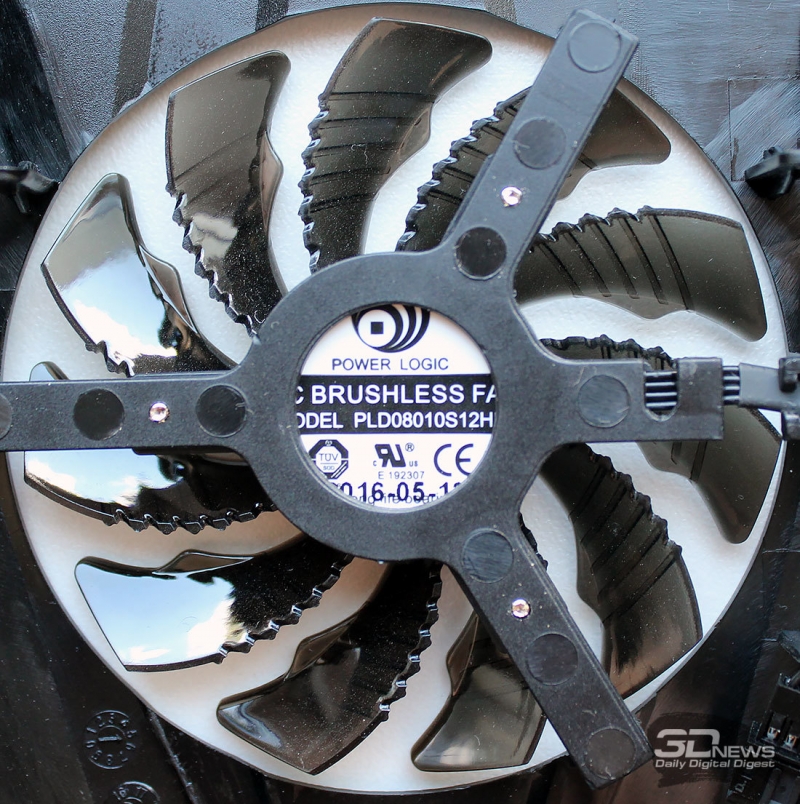

Оригинальным производителем данных вентиляторов является компания Power Logic (модель PLD08010S12H).

Их скорость вращения регулируется автоматически ШИМ-методом в диапазоне от 0 до 4250 об/мин (по данным мониторинга). В режимах 2D или при минимальной 3D-нагрузке вентиляторы не вращаются совсем (в Gigabyte этот принцип называют полупассивным режимом работы). Давайте узнаем, на что способна данная система охлаждения на новой GeForce GTX 1080.

Для проверки температурного режима работы видеокарты Gigabyte GeForce GTX 1080 G1 Gaming в качестве нагрузки мы использовали девятнадцать циклов нового стресс-теста 3DMark.

Для мониторинга температур и всех прочих параметров применялись программа MSI Afterburner версии 4.2.0 и утилита GPU-Z версии 0.8.9. Тесты проводились в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи, при довольно высокой комнатной температуре — 25,5~26,0 градусов Цельсия.

Сначала мы проверили температурный режим работы видеокарты при полностью автоматической регулировке скорости вентиляторов, и вот какие результаты получили.

Несмотря на жаркую погоду, установившуюся во время тестирования, и повышенные частоты графического процессора, WindForce 3X справилась с охлаждением GP104 на 10 градусов Цельсия лучше, чем эталонный кулер GeForce GTX 1080. На наш взгляд, это неплохой результат, хотя вентиляторы системы охлаждения видеокарты Gigabyte раскручивались до 2630 об/мин, что уже не совсем комфортно по уровню шума, даже если видеокарта остаётся внутри корпуса системного блока. Можно вручную снизить скорость вентиляторов до субъективно комфортных 1900 об/мин, но тогда температура GPU возрастает до 84 градусов Цельсия и запаса по разгону ядра уже не остаётся.

Максимальная скорость вентиляторов поможет сделать Gigabyte GeForce GTX 1080 G1 Gaming холоднее сразу на 11 градусов Цельсия.

Правда, уровень шума при этом будет очень высоким. В дополнение отметим, что во всех без исключения тестах Gigabyte GeForce GTX 1080 G1 Gaming мы не выявили паразитного писка дросселей, присущего некоторым другим моделям видеокарт. Так что в этой части у Gigabyte всё в полном порядке.

Оверклокерский потенциал

Для проверки оверклокерского потенциала Gigabyte GeForce GTX 1080 G1 Gaming мы увеличили предел по питанию на максимально возможные 108 %, температурный предел – до 92 градусов Цельсия, а также зафиксировали скорость вращения вентиляторов на 70 % мощности, что примерно равно 2980 об/мин. В результате без потери стабильности и появления дефектов изображения базовую частоту графического процессора удалось увеличить лишь на 90 МГц, или на 5,3 %, а частоту памяти – на 1300 МГц, или 13 %.

Прямо скажем, разгон видеокарты по ядру не впечатлил, хотя относительно частоты эталонной GeForce GTX 1080 прибавление составило 179 МГц, или 11,1 %. В результате частоты разогнанной видеокарты составили 1786-1925/11312 МГц, а, по данным мониторинга, при тестах температурного режима разогнанной видеокарты частота ядра увеличивалась до 2025 МГц.

Поскольку мы вручную увеличили скорость вентиляторов до 70 % мощности, то температуры разогнанной видеокарты удалось удержать в тех же пределах, что и при автоматической регулировке, но без повышения частот.

Утилита Gigabyte Xtreme Engine

Вместе с видеокартой компания поставляет свою фирменную утилиту Gigabyte Xtreme Engine. Её можно назвать многофункциональным комплексом для настройки, разгона и мониторинга видеокарты и различных режимов её работы. В основном окне программы можно произвести базовые настройки видеокарты при разгоне: увеличить частоты, напряжение или пределы температуры и питания.



В окне дополнительных настроек разгона можно выбрать и активировать один из трёх уже готовых профилей либо создать свой.

При ручной настройке можно задать напряжение для каждого шага частоты графического процессора.

В отдельном окне Gigabyte Xtreme Engine находятся настройки работы вентиляторов системы охлаждения.



Наконец, четвёртая вкладка программы отведена под настройку режимов подсветки, причём для каждой видеокарты можно устанавливать свой режим и цвет подсветки либо синхронизировать её.

Из особенностей настроек самой утилиты отметим возможности автозапуска и проверки обновлений.
