p>Выпуск новых 14-нм процессоров Intel Core i7-6950X Extreme Edition и Core i7-6900K привёл к появлению целой волны модернизированных материнских плат с набором логики Intel X99 Express и разъёмом LGA2011-v3, хотя для обеспечения совместимости процессоров с ядром Broadwell-E уже выпущенных моделей плат потребовалось бы лишь обновить их BIOS. Однако с точки зрения маркетинга повод идеальный: раз есть новые процессоры, то нужны и новые платы. Так что сейчас мы с вами станем свидетелями множества анонсов старых-новых плат с поддержкой Core i7-69xx и в течение нескольких недель познакомимся с некоторыми новинками.

Одним из первых производителей, среагировавших на появление Broadwell-E, стала компания ASUSTeK Computer Inc. Она одновременно и модернизировала свои системные платы из нынешнего ассортимента, и пополнила его совершенно новыми моделями. Например, из новых можно выделить ASUS ROG STRIX X99 Gaming — первую «неясыть» в серии Republic of Gamers (ROG).

Давайте узнаем, что отличает эту «сову» от других моделей плат ASUS на Intel X99 Express и каковы её возможности по настройке BIOS и разгону процессоров.

⇡#Технические характеристики и рекомендованная стоимость

⇡#Упаковка и комплектация

Материнская плата ASUS ROG STRIX X99 Gaming запечатана в компактную картонную коробку, на лицевой стороне которой красуется яркая надпись «STRIX» и изображена сама плата, а снизу пиктограммами отмечены её ключевые особенности и поддержка технологий.

На обратной стороне коробки приведено схематичное изображение основных элементов платы, краткие технические характеристики, примеры цветов подсветки и прочее.

На торце коробки приклеен стикер с серийным номером платы и номером партии, а также кратким перечнем характеристик.

В комплект поставки ASUS ROG STRIX X99 Gaming входят четыре кабеля SATA с защёлками, кабель для внешней ленты подсветки, Wi-Fi-антенна, заглушка на заднюю панель, гибкий соединительный мостик SLI, коннектор для проводов передней панели корпуса и пластиковая рамка, упрощающая установку процессора в разъём.

В комплектацию платы также входят инструкция по настройке и эксплуатации, компакт-диск с драйверами, цветные наклейки STRIX, наклейки на кабели и пластиковые стяжки.

Предоставленный нам на тестирование вариант ASUS ROG STRIX X99 Gaming относится к версии 1.00 и выпускается в Китае. На плату даётся трёхлетняя гарантия. В нашей стране данная модель на момент подготовки статьи ещё не продавалась, а в зарубежных онлайн-магазинах её можно приобрести по цене от 320 долларов США.

⇡#Особенности дизайна

ASUS ROG STRIX X99 Gaming выполнена в форм-факторе ATX, то есть имеет стандартные размеры 305 х 244 мм. Основа платы — практически чёрный текстолит, а её компоновка типична для изделий на базе чипсета Intel X99.

Из дизайнерских деталей на ASUS ROG STRIX X99 Gaming отметим надпись «STRIX» на кожухе, закрывающем выходы платы, и логотип ROG на радиаторе чипсета.

Под обеими панельками можно менять цветные подложки, которые входят в комплект, чтобы они гармонировали со светодиодами, обильно рассыпанными по поверхности текстолита платы.

На интерфейсную панель ASUS ROG STRIX X99 Gaming выведены (слева направо): кнопка USB BIOS Flashback, комбинированный порт  PS/2; 4 порта USB 2.0/1.1, сетевая LAN-розетка RJ-45, 4 порта USB 3.0/2.0, 2 порта USB 3.1/3.0/2.0 (Type-A и Type-C), модуль ASUS Wi-Fi GO! (Wi-Fi 802.11 a/b/g/n/ac и Bluetooth v4.1), оптический S/PDIF-выход и 5 аудиоразъёмов (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In, Line Out, Mic In).

Чтобы начать разбираться в элементах, распаянных на плате, необходимо отвернуть с неё пластиковый кожух и снять радиаторы с силовых цепей и чипсета.

Отметим, что тепловых трубок в этих радиаторах нет — повод заподозрить производителя в экономии и (или) упрощении системы питания. Впрочем, обо всём по порядку.

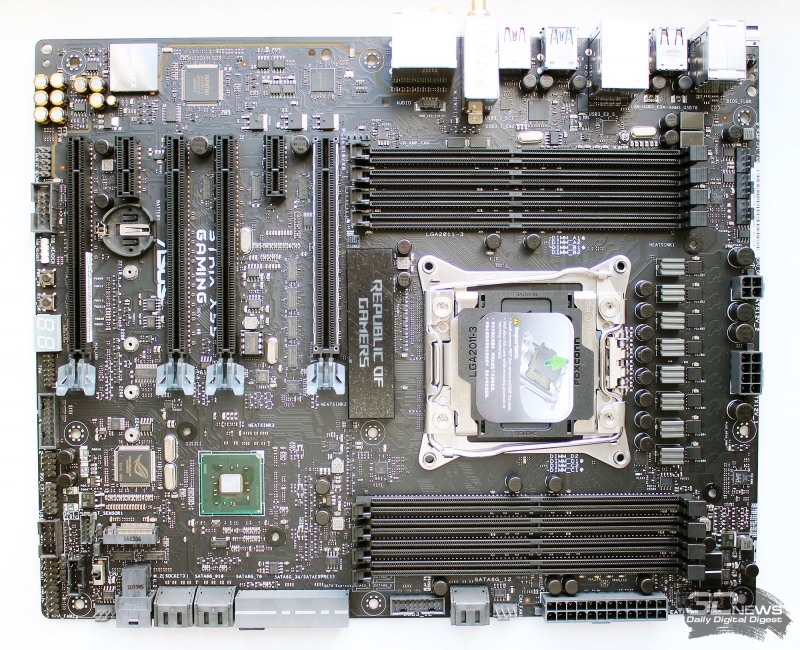

Итак, вот как выглядит ASUS ROG STRIX X99 Gaming без кожуха и радиаторов.

Ключевые компоненты платы обозначены производителем на следующем фото.

А для их детального изучения лучше воспользоваться инструкцией по эксплуатации, откуда мы взяли следующую схему с описанием.

Начнём, как обычно, с процессорного разъёма. ASUS ROG STRIX X99 Gaming оснащена фирменным процессорным разъёмом ASUS O.C. Socket конструктива LGA2011-v3.

Его наделили увеличенным числом контактов, с помощью которых процессору обеспечивается более стабильное питание.

Особо полезен такой усовершенствованный разъём при разгоне с использованием систем фазового перехода. С перечнем поддерживаемых ASUS ROG STRIX X99 Gaming процессоров можно ознакомиться в специальном разделе с описанием платы. На момент подготовки статьи в него были включены все без исключения процессоры конструктива LGA2011-v3.

На ASUS ROG STRIX X99 Gaming используется восьмиканальная система питания процессора без каких-либо изысков и исключительных особенностей.

Управление питанием центрального процессора осуществляется контроллером Digi+ VRM ASP1257.

Для обеспечения платы питанием на ней распаяны три разъёма. В дополнение к стандартным 24- и 8-контактному добавлен один четырёхконтактный.

Он обеспечивает дополнительным питанием центральный процессор при экстремальном разгоне и сверхвысоких нагрузках.

Восемь слотов DIMM для оперативной памяти стандарта DDR4 расположены четвёрками с двух сторон от процессорного разъёма.

Максимальный объём поддерживаемой небуферизованной памяти – предельные для Intel X99 Express 128 Гбайт. В спецификациях платы заявлена поддержка модулей с частотой 3333(O.C.)/ 3300(O.C.)/ 3000(O.C.)/ 2800(O.C.)/ 2666(O.C.)/ 2400(O.C.)/ 2133 МГц, а также XMP (Extreme Memory Profile). Добавим здесь, что список поддерживаемых ASUS ROG STRIX X99 Gaming модулей оперативной памяти можно найти на странице поддержки платы.

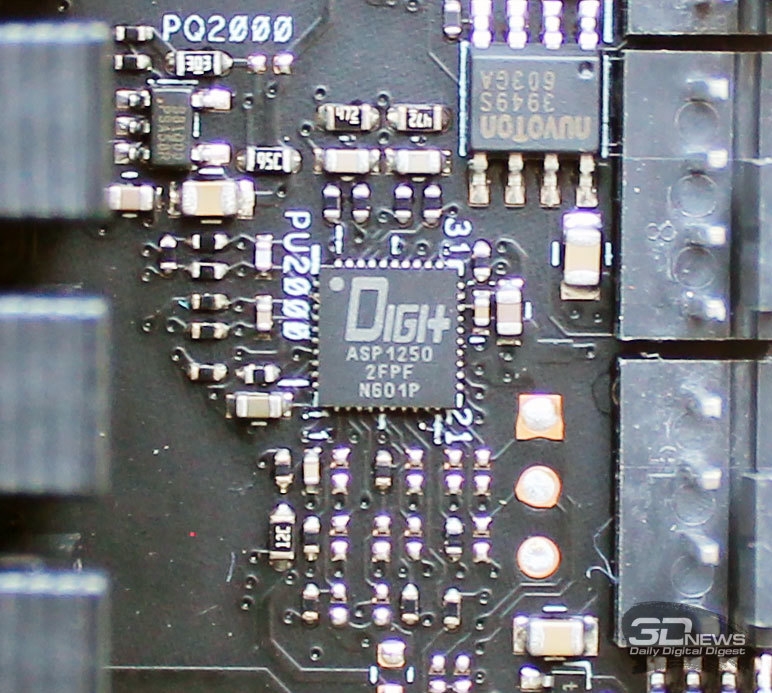

Система питания памяти четырёхканальная, а за каждую четвёрку модулей отвечает свой контроллер Digi+ ASP1250.

В арсенале материнской платы есть три слота PCI Express 3.0 x16.

Верхний, как наиболее часто используемый, имеет дополнительную металлизированную оболочку. По заявлению ASUS, его в 1,6 раза сложнее вывести из строя, когда вытаскиваешь из него видеокарту, а также он стал в 1,8 раза крепче на излом.

Разумеется, здесь поддерживаются мультипроцессорные графические технологии AMD CrossFireX и NVIDIA SLI, но, ввиду ограничения числа линий PCI-E в процессоре, могут быть созданы только связки из двух и трёх видеокарт в следующих режимах работы.

То есть, например, при установке в плату Intel Core i7-5930K или Core i7-5960X (40 линий PCI Express) будут доступны конфигурации х16/х16 и х8/х16/х8, а вот при установке процессора Core i7-5820K с его 28 линиями PCI Express три видеокарты будут работать только в режиме х8/х8/х8, а две – в режиме x16/х8. И это ещё без ограничений, накладываемых носителями информации. За распределение линий PCI-E на плате отвечают коммуникаторы ASM1480.

Помимо перечисленных слотов, на плате есть один PCI Express 2.0 x16 и два слота PCI Express 2.0 x1 для карт расширения.

Приведём мы и фото «рулевого» платы – чипсета Intel X99 Express.

Кристалл чипсета контактирует с радиатором через термопрокладку.

Интерфейсов для различных накопителей у ASUS ROG STRIX X99 Gaming хватит на все случаи жизни. В первую очередь отметим десять портов SATA III с пропускной способностью до 6 Гбит/с, два из которых задействованы в составе SATA Express с пропускной способностью до 10 Гбит/с.

SATA-порты чёрного цвета позволяют создавать массивы уровня RAID 0, RAID 1, RAID 5 и RAID 10, поддерживают технологии Intel Rapid Storage и Intel Smart Response, а также NCQ, AHCI и Hot Plug. Слева от них виден разъём U.2 с пропускной способностью до 32 Гбит/с, резервирующий под себя четыре линии PCI-E. Столько же линий PCI-E нужны и разъёму M.2, размещённому между двумя нижними разъёмами PCI Express 3.0 x16. Одновременно эти порты задействовать нельзя.

Добавим, что M.2 позволяет устанавливать накопители типов 2242, 2260, 2280 и 22110.

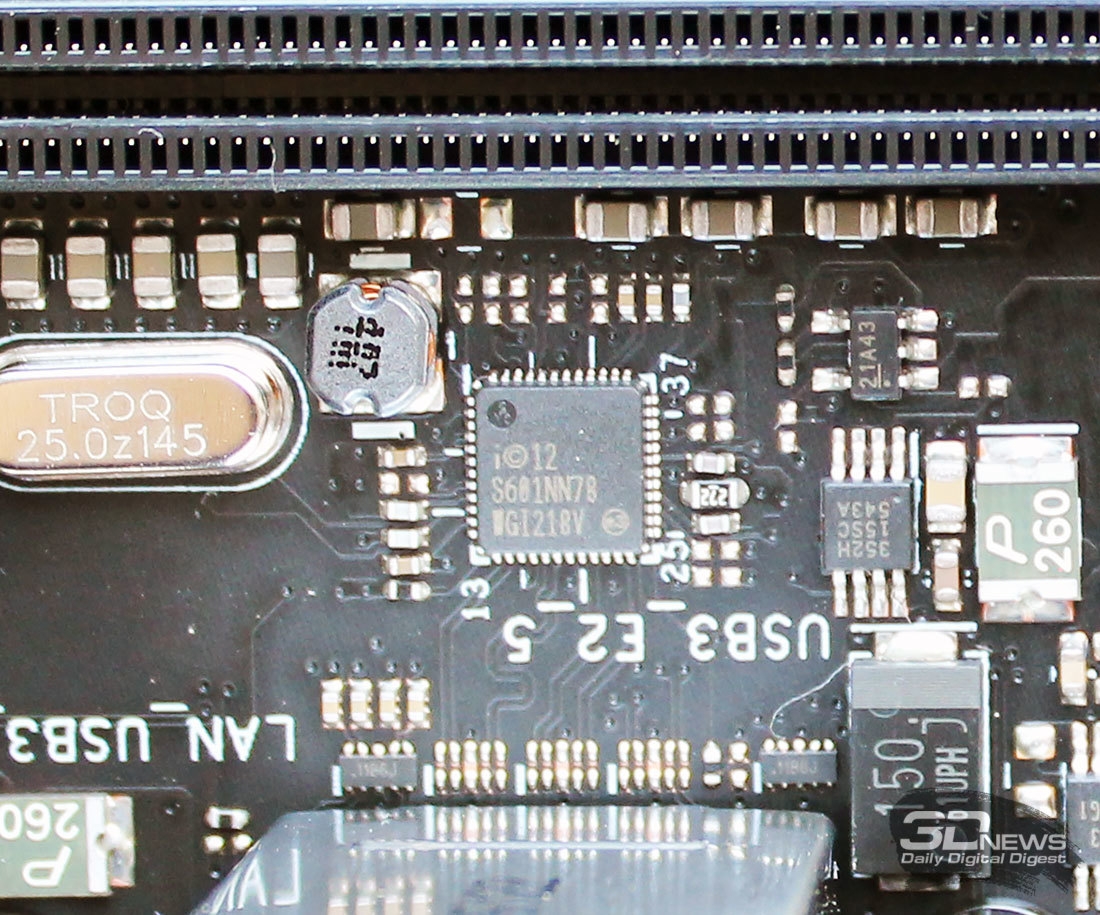

В качестве проводного сетевого контроллера на плате используется гигабитный Intel WGI218LM. Сам разъём RJ-45 имеет фирменную аппаратную защиту ASUS LANGuard, повышающую стойкость к статическому электричеству в 1,9 раза и в 2,5 раза к скачкам напряжения.

На программном уровне поддерживается технология управления сетевым трафиком ROG GameFirst IV, автоматически расставляющая приоритеты приложений по использованию сетевого трафика. В дополнение к данному сетевому интерфейсу плата оснащена беспроводным Wi-Fi 802.11 a/b/g/n/ac с поддержкой двух диапазонов 2,4/5 ГГц и ASUS Wi-Fi Go!, а также Bluetooth 4.1. Максимальная скорость передачи данных по Wi-Fi заявлена на отметке 867 Мбит/с.

Суммарное число портов USB на ASUS ROG STRIX X99 Gaming равно 18, чего более чем достаточно для решения любых задач с USB-устройствами. Тринадцать портов реализованы возможностями чипсета: это пять USB 3.0 и восемь USB 2.0. Ещё три порта USB 3.0 на задней панели реализованы возможностями контроллера ASMedia ASM1074.

Поддерживает плата и два высокоскоростных порта USB 3.1 (разъёмы Type-A и Type-C), размещённых на задней панели. За их работу отвечает контроллер ASMedia ASM1142.

Звук на плате – фирменный Supreme-FX, в основе которого лежит HD-аудиокодек Realtek ALC1150. Чип экранирован от электромагнитных помех металлическим кожухом.

В этих же целях вся зона звукового тракта отделена от остальных компонентов изолирующей полоской без токопроводящих слоёв.

Не обошлось и без двойного усилителя для наушников, а также «аудиофильских» японских конденсаторов Nichicon. По заявлениям производителя, вся эта комбинация позволяет достичь высококачественного воспроизведения аудиоконтента с соотношением сигнал-шум 115 дБ (у линейного входа соотношение «сигнал – шум» 104 дБ). Поддерживается читерскаятехнология визуализации Sonic Radar II.

Функции мониторинга на ASUS ROG STRIX X99 Gaming возложены на контроллер Nuvoton NCT6791D-A.

На лицевой и обратной стороне платы распаяны два чипа ROG (скорее всего, это аналоги микросхем TPU).

Они отвечают за автоматический разгон процессора и памяти, а также подбор оптимальных параметров этих компонентов при высоких нагрузках. Связь с ними и управление обеспечивается через фирменное программное обеспечение ASUS Dual Intelligent Processor.

Что касается функциональных возможностей органов управления на плате, то они удовлетворят любого пользователя. В первую очередь отметим наличие кнопки MemOK!, с помощью которой можно запустить систему при установке в плату проблемных модулей оперативной памяти или сбоев при её переразгоне.

Есть на плате и переключатель EZ XMP (активация профилей разгона оперативной памяти), а также кнопки включения и сброса, перемычка, позволяющая поднять верхнюю границу напряжения на ядре процессора, кнопка очистки BIOS, индикатор POST-кодов, разъёмы COM-порта и ROG extension (для подключения к фирменной панели ASUS для управления и мониторинга при разгоне) и прочее.

Кроме этого, ASUS ROG STRIX X99 Gaming оснащена шестью четырёхконтактными разъёмами для вентиляторов (все с поддержкой ШИМ-управления). Один из них предназначен для подключения помпы систем жидкостного охлаждения и отличается от остальных увеличенной мощностью.

Микросхема BIOS на плате одна – ёмкостью 128 Мбит, но в случае её повреждения восстановить или обновить микропрограмму можно с помощью кнопки USB BIOS Flashback на задней панели и любого USB-накопителя.

Причём обновлять BIOS можно без установки в плату процессора и оперативной памяти.

Бонусом в ASUS ROG STRIX X99 Gaming является система подсветки Aura RGB. Она реализована светодиодами в центральной части платы, подсветкой под пластиковой крышкой выходов, светодиодами у замков разъёмов PCI Express и ещё одним разъёмом Aura RGB Strip для внешней ленты подсветки (в комплект не входит).

Можно выбрать один из четырёх базовых цветов подсветки, а также поставить соответствующую сменную вставку на кожух.

Однако цвет подсветки можно и задать самому через программное обеспечение ASUS Aura. Там же можно выбрать один из десяти режимов работы подсветки — среди них есть даже такие, в которых цвет зависит от температуры процессора или же пульсирует в такт воспроизводимой музыке.

Используя разъём Aura RGB Strip, к плате можно подключить светодиодную ленту и устроить с помощью ASUS ROG STRIX X99 Gaming дискотеку не только внутри корпуса системного блока, но и вне его.
